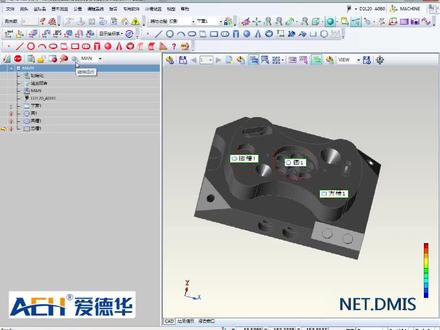

本节讲述利用三个中心点找正建立弓箭坐标系的使用方法。三个中心点找正，也就是使用三个点心元素建立弓箭坐标系，一般用在模具减距行业，可直接测量减距上的三个基准点。下面 我们以标准样件上圆方槽、圆槽为例，进行三个中心点找正。第一步，先手动测量圆方槽，圆槽投影到上平面上，如图所示。 第二步，点击菜单栏坐标系，打开三个中心点找正界面，将已经测好的手动测量元素分别拖 入元素框中。第三步，修改眉一直，若有竖膜，则直接在竖膜上拾取， 若无数模，则手动输入。我们一直点选优先时 要注意元素拖入的顺序，应按照减距上标的顺序拖入。找证的第一个元素 xyz 偏差都是零。第二个元素有两个坐标值，偏差是零。第三个元素有一个坐标，偏差是零，当选为均差时，三个轴 上均有偏差，点击找正，确定坐标系生成。

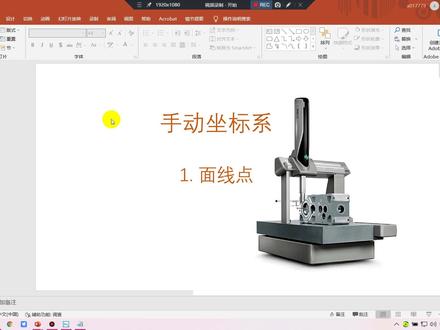

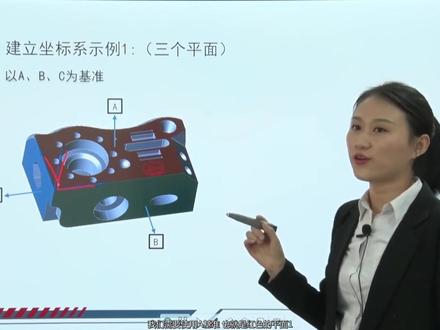

好，那继续给大家来讲解啊。呃，手动坐标系面线点啊。嗯，这个是我们用的最多的一种坐标系形式啊，面线点。嗯， 那我们先来分析一下啊，好，以还是我们这个弓箭为例啊，啊，就是我们的这个弓箭啊， 然后看一下啊，看一下这个图尺，我们这个工件啊，上面这个面是 a 基准是吧，前面这个面是 b 基准是吧？然后呢左边这个面是 c 基准是不是？那简单了吗？ 面先点是不是？那面的话就是在 a b 准取个面是不是啊？然后再 b 准呢？取个线是不是？然后呢 c 准打个点对不对啊？那我们 c 那我们的 a 准面什么呢？面找证吗？对吧？ 面找正是确定第一个轴的音轴是不是啊？那线旋转是不是？是， 我比较喜欢现在旋转，是确定什么是第二周呢？对不对？那那我们刚刚理论是这么的话啊，你找正确定第一周了旋转再确定第二周是不是，那第三周就默认确定了，也就是说剩下 的一个轴你不用管了，他已经帮你确定好了。然后呢面线点呢？在各作为一个方向上的什么呢？点是不是三个人的点对吧？ 啊那简单来分析就是这样子来的啊，那现在呢，我们在软件上给你们操作啊，演示这个密切点建议的一个过程啊。啊， 我先啊是这个弓箭，嗯，首先呢就是在我们 a 一准啊，就是在这个面上啊，打一点，打个面是吧？在 a 一准上打个面 啊，那这个就因为是手动做标题的缘故啊，是打三点好面是不是取出面之后呢？然后呢再 就比较喜新建是不是？但是这个呢，我们能看到一个快捷键啊， ctrl alt 加 a， 是不是你可以按这按这个快捷键会快一点啊？啊？在哪里插这比较喜新建啊？好，我就快捷键啊， 常住爆头加 a。 哎，快捷键，那我们在做这个找证之前呢，我们先简单来认识一下这个坐标器功能啊，这个对话框啊， 先讲这一个地方啊，首先是这个地方是这个虚线框，我们看到什么呢？有一个找证啊，这个虚线框呢，有个什么呢？有个旋转这个虚线框呢，有个什么呢？有个圆点啊， 那我们就是啊，你做对应的动作，你要在对应的功能框里面去点啊，不要 点串了，首先选中面积是不是啊？然后呢，这里选第一证点找证是不是？ 那这里就有疑问啊，你们经常在见坐标题，那这里为什么要选 z 证呢？我为什么不选其他的呢？有没有想过这个题呢？ 有没有想过这个问题呢？这里为什么选择一证呢？ 注意你选择这个平面一啊，这个就是为什么我要讲手动特征给你们讲的那么仔细的原因啊，因为平面一啊，我们在这个平面一，在这个 a 基准上取这个平面一，他的使量方向啊，这个平面一的使量方向啊，就就是 ijk 啊， 是这 z 正，就是零零一啊，因为平面衣的食量是 z 正，平面衣的食量是 z 正，所以你才在我们这个地方选的 z 正啊，这个很重要啊， 所以说这个地方啊，就是根据特征的食量来选择，根据你选择的特征的食量来选择的。好吧，这句话啊，这个很重点啊， 根据腿， 根据特征的食量来选择 啊，这很多我见过很多的啊，可能清楚这一点啊，你们特别关注一下平面一一 z 正好点开张，是不是这里是你刚刚建立的内容啊？ z 正找证到平面，平面是平面一啊，然后点击确定 这个就是我，刚刚我们我在前面的一个视频啊，就是手动特征啊，你们不要着急啊，看坐标系直接跑到这看啊，手动特征好好看一看，然后平面打完了，我们在哪一个啊？在我们的 b 人，然后去掉线，哎，去掉线，好，你注意我这个线啊，我是从右到左啊，那这条线呢，你一定要看一下啊，看一下理论值这个位置啊，他是不是敷衍 零零啊， x 付啊，好，现在呢，又是插入坐标系系列，你是不是当然一个 ak 快捷键啊，好选择直线一进一 啊，然后呢，旋转到 s 正，围绕 z 正，是不是？首先我看围绕啊，这是前面说到啊，我们这个围绕啊是很容易被忽略的一个内容，这个围绕是围绕的我们建立的第一轴啊，第一轴是 z 正吗？是吧，好，选择 z 正，那这里旋转道是旋转什么呢？旋转到 no x 腹，为什么旋转到 x 腹部呢？ 为什么选择了 x 负呢？也是同样的原因啊，因为这条直线我刚刚打 直线尺量是负一零零，负一零零，知道吧，因为是负一零零， x 负直线是负一零，所以我们才在旋转道这里选了 x 负， 所以说这个如果你记不记的话，跟刚刚一样的啊，再记一下，他是根据我们特征的食量来选择的啊，这个矫正和旋转啊，就是这个位置和这个位置是根据特征的食量来选择的。 好，直线一围绕 z 正选，围绕第一轴， z 正旋转到它本身自己的食量， x 负好点，转看下。这啊， x 负旋转到直线标识直线一啊，关于 z 正呢，就是围绕 z 正啊， 点进去。好，最后呢，我们在我们 c 名上取个点，好确认。 好，那现在呢，我们就要建三元点是吧？这个是在插入，插入左边系新建是吧？啊，我就按快捷键 ctrl alt 加 a。 好，现在呢，就是见三个原点是吧，那三个原点我们来看一下啊，那这个平面一，平面一是吧，就代表的是我们 c 轴的 那个位置吧，是吧？这个这线一啊，直线一，这个闭准代表是什么呢？代表了我们外轴吗？这不是外轴吗？这个直线一不是代表闭准吗？闭准不是歪轴吗？然后这个点一是吧？ 一，对不对？这个点一的话代表是我们 c 准，这个 c 准是什么呢？不就是我们的 x 轴吗？是吧？好，那现在我们分别来选择啊，这一是我们的外圆点，不是 z 圆点点 点击是我们的呢， y 元点击呢？是我们的呢，代表的是我们的 x 点击，这个就是我们的手动坐标系就建好了啊， 那我们回过头来看一下这个参数啊，这就是为什么手动特征你们要学会啊。 平民一是吧？平民一，你从他的理论时读取到了他当时零零一是吧，所以说我们建坐标系确定的一点就是个证，那我们在做利润取了直线一是吧，这个线之一呢，我们 我是从右打到左，所以说他的直线使量是负一零零，也就是 x 负，那所以说我们旋转就是旋转 x 负，直线音就是用了直线音乐嘛，对吧？关于自己整呢，就是围绕自己整 啊，然后打了点一，是吧？因为这个是来建我们的原点的，就不用关乎他的食量的话， 没那么说重要啊。然后呢？我们来看那个三个原点，是吧？平移是不是平移就是设置原点的吗？啊？平移，我们平面一是 z 原点啊，直线一是外圆点，那是 x 原点是吧？这就是我们用的最多的啊， 面线点坐标斜啊。

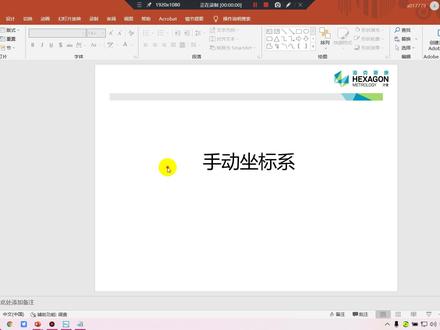

好，继续给大家来录制视频了啊， 已经在家没事干，录制视频给大家看。好，那我现在继续给大家讲的是手动坐标系啊，手动坐标系， 嗯，还没上手动坐标系先给大家讲理论知识的内容啊。呃，理论，但是知识呢？这一点呢还是大家呢？好好，还是看一看，这个对大家的学习是有帮助的，对你理解。 哎，你不管是理解三个标，你理解图纸都是有用处的啊，还是你的知识不要我录了，你们只去看实操的部分啊。 好，我们继续拿手动坐标醒他是干嘛的呢 啊？看这个食堂 手动的动摇系啊，是给我们的弓箭做手动定位， 比较通俗的一种说法啊，为什么呢？你比如说你把，你把你们的物，你们，你把你们的弓箭放在你们的机台上是不是？那机台怎么知道你的弓箭放在哪了呢？ 三个标又不像我们一样长着两双眼睛，是不是啊？知道你这个弓箭是放在这，是不是放什么方向是吧？三个标是不知道的，那不知道呢，那你就需要 用手动做标系啊，来让我们的机器知道啊， 就是这样的一个作用啊。那我们继续来说，首先看第一个点啊，就机器坐标系和弓箭坐标系啊，机器坐标系呢，就是我们唯一的坐标系啊，机器的零点轴向是吧？嗯，第二个呢，是弓箭坐标系啊， 那我们要建立的普通坐标系呢，就是我们的弓箭坐标系了啊，那弓箭坐标系一般是弓箭的基准建立的。 那然后继续往后建立坐标系啊，三个原因。 第一个原因啊，根据弓箭基准建立弓箭坐标系啊，按照弓箭坐标系的方向啊，才能得到一个正确的距离啊。那我们来看一下这个地方啊，比如说我们这个，你们把弓箭放到 台上之后啊，会出现一种什么情况呢？你的弓箭跟机台的轴向，就是弓箭的轴向和机台的轴向一定会呈现一定的夹角，也就是说你放的肯定会歪一点，你跟你的弓箭的三个轴和机台的三个轴呢， 不可能放重合。那比如说呢？现在你这个是做的比较夸张的啊，就是写的比较厉害，是不是给你看的更明显一点？比如说你要求这个二百三十九这个尺寸是吧？啊？那你这个姑娘这边打个，这边打个面，这边打个面，是吧？ 那你在求的时候，如果说你没有用弓箭的坐标系啊，用机床的坐标系，那人家机床的坐标系 x 轴是不是是在这是吧？但是你弓箭的 x 轴应该是这样子的，对不对？那你求出来是不是就是有问题呢？是吧？嗯，那我们呢，那你建立一个弓箭坐标系，是不是相 坐标器呢？移动到了我们什么呢？记台上，就像这样子啊，拿着记弓箭的技准建立了弓箭的坐标器，是不是？那你这时候再去求这二百三十九这个尺寸啊，那就是对的啊。 啊，那这个是我也说过无数遍的，就比如说你在公司啊，你肯定用个卡尺，是不是？你用卡尺的时候，那你能斜着去卡尺寸吗？那你旁边的师傅是不是看到就要说你啊，你这样测的是对的吗？那肯定不对啊，对吧？那三个标也是一样的啊。 好，那第二个原因啊，第二个原因实际上啊是针对我们的什么呢？我们的坐标原点的啊，就针对原点的啊，这个第一个原因是针对我们轴向的啊，第二个是针对我们原点 啊，在图纸上啊，我们一般标注啊，这个比如说图纸标注是按一个单边开始标注这些尺寸，或者说按弓箭的中心位置是吧？往两边标是吧？这个都有可能，比如说这个弓箭就是按单边标，对吧？嗯， b 级准在这， c 准在这，是不是？ 那这里的话就把 b 基准呢放在了，不是，把我们的外圆点放在 b 基准这条边是吧？把我们的 x 原点放到 c 基准这条边，是不是 啊？那你放在这之后呢，我们看到这个特征是不是教材上举这个例子？就是啊，我们的，那你这个特征的 x 就是六十九， y 就是九十吗？ 啊，就是方便你把原点确定完之后呢，你就可以方便的计算到啊，用你弓箭，用你这个图纸计算到这个弓箭的坐标是多少了啊？ 啊，然后第三个原因啊，编写完成的程序可以实现弓箭的批量测量，这就是你在工作中的话，你比如说你编了一个程序，是不是？然后人家来了十个弓箭，那你肯定是什么呢？ 肯定是编一个程序，这十个程序都十个姑娘都可以跑吗？那就是前提是你要有这个手动坐标系啊，才可以实现这个批量测量啊。嗯，然后呢是零件坐标系的测测建立的方法是吧？嗯 啊，他这里说的是什么呢啊？他三位平动的自由度是不是？然后又三个转动的自由度，这是什么东西呢？平动的自由度啊，指的就是我们的什么呢？指的就是我们的原点 啊，就是我们的三原点嘛，是不是是 xy 在原点 xyz 的三原点嘛？原点指的是什么呢？原点就是我也认识啊，是不是 啊？位置，那转动的自由都是什么呢？那不就是三个种状，三种 三步走，指的是我们弓箭方向。哎，那我们建立坐标去实验，就是来管控三个原点，三个走向是不是？ 嗯，那具体这个软件的话，你们经常在编程的时候，那是三部手，经常在搞啊，找证啊，旋转啊，三个原点，那 从刚刚来说，我们建坐标系就是确定三个轴， x 轴、歪轴、 z 轴以及 x 原点， y 原点和 z 原点是不是？那他这三步肯定是来干这个事的嘛。首先第一步，找证， 找正式确定弓箭坐标系的第一轴，也就是 x 轴，歪轴， z 轴里面是吧？先确定一个轴，那确定一个轴之后，那旋转的肯定是干嘛的？确定第二轴吗？是不是？ 那这里有个小点啊，这个是很容易被忽略的一个点啊，在做旋转的时候是吧？我们是什么选取点？第第二轴是吧，但是前面还有一就是什么围绕第一轴，这个很容易被忽 忽略掉的一个支点啊，这我第一周是围绕什么呢？围绕我们刚刚做的矫正吗？哎，第一周啊，这个要特别注意一下啊，你们在打开坐月对话框的时候注意一下旋转这个地方有两个选项的，一个是围绕，一个是旋转啊， 旋转式呢？旋转确定了我们的第二轴啊，围绕呢？你要选一下你的第一轴刚刚是做的什么啊？ 啊？然后后面呢？还紧接着一句话，第三周方向同时确定。那这个可能就有一点迷惑，这是什么意思呢？意思是呢，我们建坐标系呢，只用确定两个轴，比如说 a s 啊， 也就是说我们总共有三个主播， sy 和 z， 我们只用确定其中的两个， x， y， y， z 或者 x z 其中两个就行了。 那是为什么呢？是因为我们的啊，我们的三维啊，是迪卡直角坐标系，这三个轴是互相垂直的，互相垂直的三个轴你只用确定其中两个就行了，因为第三个呢是默认确定的，因为他互相垂直，知道吧？ 所以说你在建坐标的时候是不是找证是吧？然后旋转，但是没有让你再旋转一次，是不是？这就是说啊，你只用确定第一轴，再确定第二轴就行，第三轴就不用管了，知道吧？然后呢啊，原车定是不是？ 但在确定 x 远点， y 远点和 z 远点就可以了。好，这个呢，就是我们手动坐标系的理论部分的内容啊。
