信捷plc磁性开关两线如何解
大家好，我是武汉智慧音培训学校的这个刘老师啊，下面让我给大家讲一下两限制的磁性开关如何接 plc 输入啊， 那么这个是我们的这个磁性开关啊。啊，这个首先第一个就是公共端接负极的这种接法啊，也就是我们 e m 端接二十次 负极啊，那么呃，我们的这个磁性开关，红色线接到我们二十四伏正极去蓝色线接到我们的地址端啊， l 和 m 正常接我们的电源的二十四伏正和二十四伏负哈，这个是啊，呃，公共端为负极的啊，如果公共端接的是正极的时候啊，那么我们的这个磁性开关啊， 蓝色键接到我们二十四伏负极，红色线啊接到我们的地址灯 l 和 m 正常接我们的电源的正极和负极啊，想了解更多自动化知识可以关注我。
粉丝1408获赞2056
相关视频
00:54查看AI文稿AI文稿这种两千式的磁性开关也可以适用于 pmp 的输入，当我们其他的传感器全部都用到 pmp 的话，这时候我们就以 pmp 的方式接到 pmp， 一起来看一下如何接线。如果是 pmp 输入的话，我们公共端接到输入电源的的音符上面， 然后再以蓝色线作为信号线接到 plc 的输入，按距离上面 另外一个综合线，我们就去接到开关内容的正极。 好接好了我们来上电测试一下，也是需要有一个磁性材料靠近，这样就有输入信号了，他电流的流向就是从正极出来，经过我们传感器 到蓝色线，再进入到 pluc， 再有经过公共端输出。回到店员的父亲给我这个窗帘回录。
1848工控帮自动化培训学校
02:16查看AI文稿AI文稿最近老是有人问磁性开关怎么接 plc， 有的人是只会接两线的，有的人是只会接三线的，还有的人就是两线，三线都不会接。要想接 plc， 首先你要知道 plc 它是什么样的 plc 你要找一个它的接线图出来， 我手里的这个 p、 l、 c， 它是 n p， n 和 p n p 都可以用，只要在这边接上不同的电源就可以了。这张图的意思并不是让你在外接一个电源，而是说把这个串到这边来， 那我这边 m 的端子，我连的是这个零伏的电，然后这个正极的输出就当做公共的端子。大部分的 plc 是有一个 com 端和输入端的，它不是像这个样子的， 比较奇怪，但是我们下次再说这个 p、 l、 c， 只要你有图都可以接的。我们现在是接好了，按照他的图来，这样的话，我们 我们在 m 口接到这个电源的负极，然后正极出来，接上这个开关开关，再接到输入口，输入端子就是这个样子， 这个这个是负极，然后这个正极出来，接到这个相当于这个正极现在充当了一个其他 p、 l、 c 的那种 com 端的 com 端子的一个作用。 然后我们给他上电通电，等他开始运行，这个里面是没有没有惯程序的，现在 我们把它再放在这，比较清楚一点，磁性开关已经接好，可以看到七号端子， 它是灯亮的， 我们接的就是七号，这样就接成功了。你其他的词应该关一样的接法，挨个接过来，这个就充当了一个端子的作用。
77杰安德气动元件

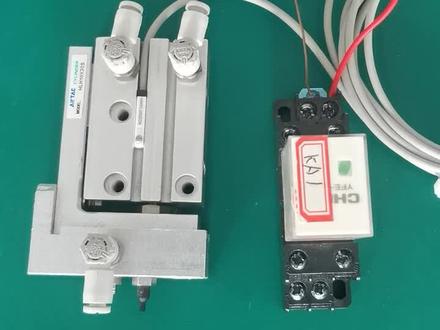

00:48查看AI文稿AI文稿大家好，今天我们学习两键制的磁性开关在气缸上的应用，输出信号通过接电器的行车表达。首先我们看接线，红色的线一端接二十四伏电源，正一端接 机电器的线圈，机电器线圈的另一端接磁性开关的棕色键，磁性开关的蓝色键接零伏。磁性开关的原理相当于奥机管的原理，那么在此电动中，相当于把磁性开关串联在机电器的辅助当中。 当气缸伸出时，先开关点亮，先开关倒通，继电器得电，当气缸缩回时，先开关断开，机电器失电。怎么样，简单吧，感谢关注！
1206佳祺气动-工业自动化配件

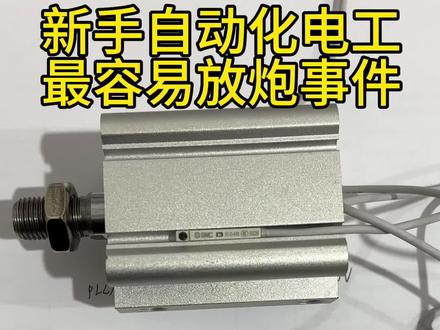

01:02查看AI文稿AI文稿介绍一下磁性开关接线，磁性开关它本身的电阻是非常小的，所以我们接接线的时候是不能直接接在电源上面，需要接一个负载，呃，负载的话，比如说是 plc 机电器是小的那种负载，我这边下面我演示一下， 这边我用这个小的报警灯当负载使用。磁性开关上面这根棕色线的话跟负载接在一起，然后蓝色线的话到时候是直接接在电源上面， 接电源手是不能接反的，假如说接反的话，可能会使直线开关灯没办法亮起来，或者说直接会烧毁。接完线后感应到磁铁直行开关就会 亮灯，紧靠紧仔细开关就会亮灯。接线的时候一定要注意不能接反或者接错，接反接错就会烧毁，无法使用。
352乐清市海驭气动有限公司
00:43
01:21查看AI文稿AI文稿两线式纯开关第二种正确的接线方法如何接到我们的 p l c 上去啊？首先呢我们可以看一下我们的 p l c 上面呢有一个 l， 一个 n 这两根线啊，这两根线是我们的供电， 这两个线是我们供电啊，然后呢他有一个 com 有个二十四伏，这两个呢是这是自带的这个二十四伏电源啊，我们接的话怎么接呢啊？我们这个两线这个 c 开关，如果说我作为啊零伏信号输入的时候呢？啊，我们这个 蓝色这根线啊，我们可以接到我们圈 c 的哪个端子头呢？接到我们这个灵符上去啊，来镜头往下写看啊，这个地方呢啊，就是灵符，来看一下啊，为什么是灵符呢？地线 空点。 com come 就零辅啊，接零辅。另外一个呢，我们可以随便去接到我们的输入点上去啊，比如说我们接到我们这个 x es， 这是多少？我看一下啊。嗯，空点正正啊，一三，这是三啊，这是 x 三上去啊，好，咱们现在送下电啊， 好， q c 的 power 灯已经亮了，哎，看我们看一下啊，检测到信号以后呢，是不是 s 三这个灯亮啊？再近一点我们看一下啊，是不是有信号没信号啊，那这样的话就是一个正确的检验方法啊，你学会了吗？学到的老铁，双击关注，感谢支持。
01:56查看AI文稿AI文稿啊，那我们现在就是，我们现在就在这讲解一下这个，第一个像这种比较宽型的气缸的槽啊，这种这种质感线槽的时候，我们怎么来接？这种用这种小头的磁性开关怎么来放进去啊？ 我们这里有一个转接座啊，看一下，我们这样装进去，然后我们再套进来就可以了。看一下啊，我们套进来， 嗯，我们套进来，你看就可以感应到啊，也是很很紧啊，他不会掉的啊，这是一个，第二个， 那我们现在还是来说一下这个接线哈，第一个我们三线指的我们一定要叫中正南负，就是我们棕色接 plc 的那个二十四伏， 嗯，这个负我们接灵符，这个我们接 p l c 的输输入端，然后我们需要记住，就是说我们的灵符是要跟 p l c 的灵符点是要公用的，这个是它的型号， 信号的输出口才会在 plc 上显示，不然你就是磁性开关有信号，但是 plc 是没有输出的啊，没有输入的啊，这是一个。第二个， 一个两限制的，我们去看这个型号的两，这是两限制的，两限制的，我们接的时候我们蓝色啊，蓝色接灵符，然后 这个棕色我们接他的输，接 plc 的输入啊，然后再我们再看，再接的话你看这个就来回的切换啊，啊，这个是已经有切换， 再切换，再切换，再切换，再切换，再切换啊， 啊，这样就 ok 了哈。
151专业解决传感器检测难题
00:48查看AI文稿AI文稿大家好，今天我们学习两线制的磁性开关在气缸上的应用，输出信号通过接电器的行车表达。首先我们看接线，红色的线一端接二十四伏电源，正一端接 机电器的线圈，机电器线圈的另一端接磁性开关的棕色键，磁性开关的蓝色键接零伏。磁性开关的原理相当于奥机管的原理，那么在此电动中，相当于把磁性开关串联在机电器的辅助当中。 当气缸伸出时，先开关点亮，先开关倒通，继电器得电，当气缸缩回时，先开关断开，机电器失电。怎么样，简单吧，感谢关注！
172优优工控
