公称直径和管道外径区别
粉丝3.5万获赞11.8万
相关视频
02:13查看AI文稿AI文稿大家好，那么我们在咱们的积水的设计说明呢？在我们积水图纸的设计说明上面呢，我们有时间会碰到这样的一个对照表哈，就是我们的一个工程直径和我们塑料管径的一个对照表，那么比如说我们工程直径 dn 幺五的，对应的我塑料管径 一一二零的，那么然后我们的这个第一二零指的是什么呢？指的是我们的一个什么呀？管道的外径。那有的人说，老师，我们图纸不是已经标过是我们的什么呀， 工程直径了吗？是我们 dn 幺五的，为什么还要去找我们的工程外径给我们一个 d 一二零呢？我们可以去看一下咱们的平面图纸哈，或者说我们的系统图，你看在我们的系统图上面都标注的 dn 三二啊， dn 幺五呀等等的。为什么把我们 那塑料管径还在给一个这样的对照表呢？对不对？给这样一个对照表的作为目的是什么呢？是为了我们主驾的一个方便哈，因为我们其他材质的管道， 其他材质的管道，比如说我们的什么呀，镀锌钢管啊，铸铁管啊，那么他的这个管道的 表示是用我的一个什么呀？工程直径来表示的，是用我的一个工程直径来表示的，但是咱们塑料管道它是用我们的什么呀？工程外径来表示的，你看不管是我们的脊水管还是我们的排水管， 他的这个管径规格要求的都是我们的工程外径。所以咱们在计算的时候呢，最好把我们图纸上标注用我们工程直径表示的管道的管径呢，给他换算成我们塑料管 到用外径表示的这个管径规格，这样方便我们后续的一个什么呀？组架这样方便我们后面的一个计价这样的活动哈。所以在咱们计算的时候，包括咱们实读图纸的时候，心里面要有这样 一个换算关系在，然后最后我们去组架呀，去查询我们的这个材料的价格的时候，我们主裁价的时候怎么样啊？不会怎么样啊？有错误的一个存在哈，所以这一点在咱们的实际工作当中要引起重视。
178安装工程造价美美老师

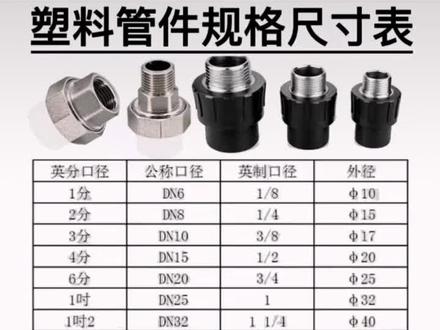

03:33查看AI文稿AI文稿大家好，我是蜗牛，不是牛。工程直径是内径还是指外径呢？我们在工程中呃，通常会遇到一些新人呃，会问我们，呃这个进行二百的法兰是内径二百还是外径二百呢？ 他既不是指内径，也不是指外径，而更不是内径和外径的一个平均值，而更不是。所以说呢，呃，工程直径就是为了用一个数字来说明零件之间能够实现连移的，而引入了他一个概念。 也就是说在同一个工程压力下，凡是能够实现廉洁的管子与法兰，或者是管子与管件，还是管子与阀门之间，呃就规定这两个廉洁的。这就有相同的一个工程直径， 比如说，呃，一个低于二百的法兰和二幺九乘以八的一个接管呃金管呢？这个法兰和管子可能没有一个尺寸是低于二百，比如说这个外径是二幺九乘以八，他内径就是二零三， 所以说法兰的内径也是二零三，所以说没有一个尺寸是二百，所以说他不是指他外径，更不是指他内径，他也不是他的平均值，他只是接近于内径，又不等于内径， 每一根管子都对应一个外径，内径呢就是因壁厚不同而不同，就是说外径减去壁厚的两倍就是他的内径， 也就 我们看一下这个两个系列的一个管子，就是我们看一下这个呃，法兰这书上写的一个是一个 a 系列，一个 b 系列， 比如是二五的管子，就一寸管，一寸管外径就是一个三二的，一个三十三点七，然后一个五零的，也就是两寸管两寸的，一个是六十点三，一个是五七，还有低于一百的啊，一个是幺零八，一个幺四点三。 然后呃我们看一下，如果说，呃我们呃在这里边去选这个外镜， 呃我们在市场上是肯定能买到的，这都是常见管幺零八幺五九，还有五七七十六，还有三二五二七三二幺九，这都是最 常用的。说完这个，呃，再说一个，呃概念，小概念，比如说我们通常我也遇到有一些年龄稍微大一点，会说几分几分， 这个是怎么来的呢？比如说是我有一个四分的管，还有四分的一个小阀门，还有六分的管，六分的阀门，还有一次一寸管。 啊，他是怎么引用这个概念呢？他是就是说把一寸分成八等份，比如说啊，八分之一寸就是一分，然后八分之三分就是三分， 八分之四寸就是四分，也就是说八分之四，也就二分之一寸，也就是说是低音十五，还有六分通常会很多，然后比如说六分就是八分之六，也就是四分之三寸，也就是低音 二零，他就是二零的。所以说呢，呃，我们这一次，呃终于把它弄清楚了。好，呃，这节我们先讲到了这里，好，谢谢大家。
1429蜗牛不是牛🐮

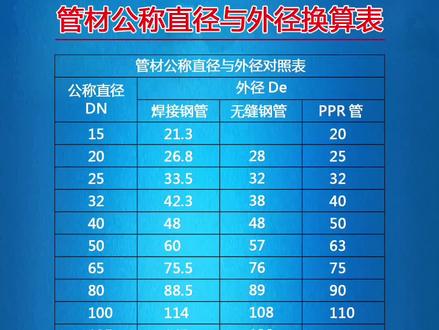

03:23查看AI文稿AI文稿大家好，我是工程阿文，这节课阿文给大家讲解的是借助几排水的管道外径、内径和工程直径的区别。在我们的施工现场，材料标志 以及我们的图纸里面会经常出现 dn 和 de 两个符号，很多人不知道这两个符号直接到底有什么区别，今天阿文带大家了解学习一下。 首先工程直径是指标准化以后的标准，直径为内径和外径的终点，又成为平均外径，以符号 dn 为表示，这个 dn 在我们的施工图纸以及现场里面经常 遇到。那么工程直径有哪些直径是以 dn 为表示的，阿文给大家讲一下。 dn 十五， dn 二零， dno dn 三二， dn 四零， dn 五零， dn 六， d n 八零， d n 一百， d n 一百五。基本上就是用到 这种啊，再到再大了也用很少了啊，就是管道外径是指以管道外臂外直径以符号第一表示，第一就是我们从外径量起来，他的外径就是是多少， 这是多少。比如我们的余水管，如果以工程直径 dn 一百的 管道表示，那么我们的管道外径是低一一百一， 那么我们呢？如果是无缝钢管，那就是第一一百零八，如果是焊接钢管，那就是第一一百一十四。管道内径是指以管道内壁为止径，这个就是我们的 里面的这个内径啊，这个大家应该好理解的，这份表格大家请看一下，他有这个是工程直径啊，幺五二零二五三二四零五零六五八零一百一百二十五一百五。 焊接钢管啊，代表的是焊接钢管，这是外径啊，第一，焊接钢管这是多少啊？ dn 十五的焊接钢管，那我们的外径就是二十一点三啊， dn 二零的，我们焊接钢管是二十六点八。无分钢管那就是外线是二十八。 ppr 管那就是二十五。 pp 管跟铝塑管在我们的施工线上还是用的不多啊，这就是我们的铸铁管啊，铸铁管用的不多，但是也也有啊， 然后我们的高密度这个是橘乙吸管啊，这个也也经常用到，大家可以看这个这份表格啊，假如我们的 dn 是五零的，那我们的焊接钢管他的外径那就是六零的，五份钢管那就是五十七，我们的 pp 二管那就是六十三啊， 八零款，我们的外径那就是九零的啊，皮皮阿管，大家可以这份表格自己去看一下。
152工程人阿文
02:00查看AI文稿AI文稿小伙伴们大家好，我们是不是很多的小伙伴对这个管道或是螺纹配件尺寸标层傻傻的分不清，那么今天呢，就和大家聊一聊工程尺寸。 工程尺寸的数值既不是管道原件的内径，也不是管道原件的外径，更不是管道原件的内外径的平均值，而是与管道原件的外径相连接近似的一个整数值， 只是一种表示。同意，标准下的管道阀门法栏可以相互连接。管道原件的工程尺寸在我国工程界也有称为工程通径或是工程直径，三者之间的含义完全 相同，与国际标准接轨后，将逐步采用工程尺寸这一国际通用的术语。原因是尺寸这一概念呢，比较模糊，而直径比较确切，然而实际中根本就不存在工程直径这一尺寸 在教学和实践中亦产生奇异，因此工程尺寸比工程直径更适宜 是首选的术语。现行标准 gb 杠 t 幺零四七杠二零零五。管道原件 dn 工程尺寸定义和选用对于管道原件工程尺寸的标识方式，国际上主要是采用毫米为单位，工制 dn 单位可以省 和以英制为单位的英制 nps 主要是美国标准采用，但美国标准呢，多数也支持公制。工程尺寸标识方式我在后面互联网表格供大家参考，大家可以去看一看。
685暖通校长
