PADS logic怎么是器件位号
哈喽，大家好，这里是繁衍教育，我是阿一堂。 这个佩斯软件啊，我们更新的版本，现在目前是更新到了二点五，维持二点五的一个版本。那之前我录过一套短视频啊，录过一个整套的一个两层的视频 当中讲到了原地图的绘制这一部分，但是有一些可能，嗯，很详细的一些小操作并没有讲到啊，因为没有用到的呢，那个视频当中就没有讲到，然后有收到啊，观看视频呢，一个小伙伴的一个提问， 他说在这个佩特斯洛吉克软件当中啊，怎么去对这个器件进行统一的一个编号？就是我们在绘制完成之后，完成之后 想对他整版的一个基建进行这种顺序的一个排例的一个排号吗？那这种的话，我们 vxs 版本呢，是有这个功能可以去用的，之前的配的九点五是没有的，所以我们的软件更新呢，他还是相对应的啊，增加了很多一些， 我对于我们设计方面一些比较，呃，让我们去觉得啊很方便的一些操作，一些命令。那在这个二点四软件当中，比如说这里是一个案例的一个原理图，那我们怎么去对整版的一些，比如说店主啊， 电容啊，然后芯片这些怎么去进行这种按顺序的去进行排列啊？我们这里有这样的一个命令，在这个呃，选 则这一列啊，我们这里在交换，呃，交换广角的旁边啊，有一个自动重新编号元件的一个呃， 这样的一个命令的一个小窗口。那我们点击之后呢，这个图页的话是显示我们这个图页啊，因为我们现在原图上呢只有一页 啊，有一些原图可能分了很多页啊，那是比较多的那些器件啊，比较多的复杂那些原理图呢，就会啊，有很多图页在这里，这里可以分别对每一个图页啊，因为我这里只有一个，他就只能选中这一个， 如果你只单独对那某一页的啊原图键进行图重新编号的话呢，就点击那一页就可以了，那这里呢选择了第一页，那然后呢这里的话我们先取消一下啊，所以 选择这是板上呢所有的七件套的一个前缀，比如我们的 c， 我们的电容，然后我们的阿尔，我们的电阻，是吧？还有 s， 还有 u， 我们芯片啊，还有金正啊，以及排组啊啊，这些都有，还有一些坐子啊， 这里都是他的一个前嘴。那比如说我们现在要对板上旗舰啊，一个电阻，这里呢板上电阻呢是有八个，我们可以 看一下啊，目前他的一个排号是什么？我们选择去见啊，这里有个店主，他的排序呢是二一，那么看一下另外的啊， 他现在是怎么排的？看下面有没有，然后这里呢是二一零啊，他从上 到下这里是二一，这是二一零，那我们重新来排序一下，看一下他有没有什么变化啊，那我们点击这个阿尔，然后他的一个优先权啊，这里根据线条的方式，我们可以来看一下，这个是从做 到右啊到右，然后这样的一个回路，像 s 一样啊，就是比如说我们从这边电阻从这里开始是一，然后这边呢是二从这边过去的啊，如果说这里有很多个，这里排到了十六，然后继续 到了这里，这里的话他就是十七、十八、十九啊，这样子往后拍这个箭头的方向啊，可以看一下，然后这里呢是从右到左啊，从右到左的一个 s 形， 然后这里呢啊都是从左到右啊，从头到右，从这边到这边，这里拍完了之后又从这里开始到这里啊， 这个箭头方式我们可以去看一下，然后这里现在呢目前想看一下区别，因为这里的话，是啊，这里是二一，然后这里是二一吗？那我们从上到下来拍一下， 那就从上面呢是二一，下面的话呢就是会变成二二，然后这边是二三，这边是二四啊，我们来运行一下， 这里呢他会给你跳出来一个表格啊，这个报告呢，他是啊提示现在呢把按一变成了二十二，然后按一零呢变成了按一的这样的一个啊，一个方式啊，改变的，已经改变的一些提示。 那我们来看一下现在他进行哪一些更改啊？那我们原计件呢从上到下，目前这里是二二的一个编号啊， 这里呢已经更改了，这里是二一。刚刚看一下，我点击的是从下到上啊，因为他排序这个是排在比较靠前的一个位置，这边靠前，然后从这里是第一个， 对，第一个，然后从这里下来，然后这里再上去，再下来啊，是这样子的，所以呢他这里是二一的一个编号，然后这边呢是二二的一个编号，那我们看一下后面啊，二三在那里，我们可以搜索一下啊， 二十三，他是一个排组啊，所以他会显示这是二十三，然后看一下二十四， 没有找到二十四啊，本身就没有二十四，只有两个。 呃，我这里排到了二十七，二十五，二十六啊，晚上好像没有排到二十四。这个碳烤编号， 看一下二五二五的一个编号，二五二六二五二六二七，这是他的一个排列方式， 这是从哦从从上到下，然后再从第二类的从上到下啊，那之前呢？再来点一下从左到右的这种的， 大概是 s 的一个这样的一个排列啊，就是一个 z 啊，一个 z， 更形象的是个 z 吧。 z 这样的一个排列，我们运行一下，点击这点击哪个呢？我们直接点击二这列啊，运行一下，现在是提示他的一些更改。那我们来看一下啊，那这个呢，应该就是变成了二一了， 然后这边呢看一下啊，看一下二二在哪里？现在没有二二，他又跳过了，跳过呢，现在是二三。看一下现在没有二十四啊， 现在有二十四。然后呢，现在的一个排列就是从左到右，然后右边呢？这里没有，然后自己回到了这里，这里就是二十四，然后的话就是二 五二六。看一下在哪里啊？这边没有，这也没有啊，这边都没有电阻。然后这是二五二六二七， 就是这样来更改他的一个排列的一个方式。如果你是想整体改，那我选择这个图页上的所有的一个气垫的一个前缀，然后去进行更改，整一个优先权，然后运行一下，那我们整版他的一个 啊，他的一个参考编号的一个排列呢，就按照这样的顺序去进行整体的一个更改了。那来看一下 几乎从一啊所有的旗舰他前最，比如说啊二啊四呀，然后第一啊就是从前面来开始的，第一呀，第二就是从前面开始啊，这样的一个 z 型去进行排列的，我们选择这个啊，优先的一个方式是 c， 那这个呢就是这个自动编号啊，自动重新编号呢，就是我们在佩斯罗这个软件当中呢啊，对这个整版进编号的一个这样的一个小窗口是来这里的， 二点四呢是有这个功能的，然后九点五的话是没有二点二的软件，目前我没有用过，我是直接跳到了二点四这个 软件更新用的二点四，如果有小伙伴用的十二点二呢，可以看一下啊，去找一下这些这个窗口下有没有这个自动重新编号的这个功能啊？ 我们用了一个新新的一个版本之后，我们去啊，最好我们先探索一下他的一些新功能，对我们的设计呢能起到什么样的帮助啊？ 那这个呢就是我们这节课啊小视频的一个主要内容，就是我们拍的所有人当中怎样对这个绘制好的原地图呢，去进行重新的一个编号，自动的啊，就不需要我们手动的去更改， 在这里最后呢我们可以看一下这里呢是联系方式，微信的话这里是啊幺八幺六三七九幺幺七幺，然后有一个配的私人交流群，这个是七五二九三二八四五， 如果对本期视频呢有任何的疑问可以添加微信，我们一起来进行啊沟通交流，然后你也是用佩戴取软件的话，那我们可以一起 进群呢，和群里面的各位小伙伴呢去进行交流和沟通，一起进步呢，一起成长。那这里呢，就讲到啊，就讲到这里了，谢谢大。
粉丝6444获赞2.1万
相关视频
02:36查看AI文稿AI文稿嗨，大家好，这里是凡一教育，今天我们来学习一下如何在 pass note 键面下进行一个泵表的输出。那么首先呢，我们可以点击文件， 点击我们一个报告，然后在报告的最下方有一个材料签单，我们勾选这个材料签单，然后再点击设置，点击设置之后呢，我们可以在里面进行添加，或者说进行移除我们需要的一个参数。 呃，一般来说我们的一个 pcb 的一个部分表的话，呃，他是有包含一个切件数量，以及呢他的一个原件的一个标号，还有就是他一个物流值，还有就是 pc 封装，但还有其他元素的话，大家也可以在我们的右上角呢， 咱们的右边呢进行添加，或者说进行删除都是可以的，大家可以看一下，我们这边是可以输出很多参数的， 那你这个地方呢？呃，如果选择之后没有问题的话，我们再看看我们这个格式，一般格式的话我们就默认就可以了。然后剪贴版的视图呢，这个地方就是一个预览图，他是需要输出哪些东西的话，他在这个地方 我们是可以看得到的。然后呢，呃，我们下一步呢处理确定没有问题之后，我们可以点击确定，点确定之后呢，我们再点击下确定，这个时候我们在我们的下方的一个输入窗口可以看到我们这个报告已经存在这个路径下面，我们点击之后呢， 哎，你有没有发现这个时候呢？这边就是我们刚才所输出的一个参数，这个是一个波纹表，但是呢这个波纹表的话，如果不整理的话，他看起来会比较乱，所以说呢，我们是需要对他进行整理的，整理的话是这样子的， 首先一样的再点击文件，点击我们的一个，点击我们的一个， 点击我们的一个报告，然后再点击这个材料清单，点击设置，找到我们的一个剪贴版视图，剪贴版视图，然后对这些参数呢，我们可以进行拷贝，点击看一下，点击全选，全选之后呢，我们点击复制 包含表标题，点击复制，复制之后呢？哎，我们可以在这个文件下进行右击新建一个表格，我们可以新建个工作表，这个地方呢，我们可以改一下这个前缀，比如说 boom， 然后双击打开，打开之后呢，我们在这个地方直接看一下微，把我们刚才所拷贝的一个参数直接拷贝进来，那这个地方呢就是一个 pads logic， 它的一个报表的一个生成方法，谢谢大家。
70凡亿电源研发
01:10:17

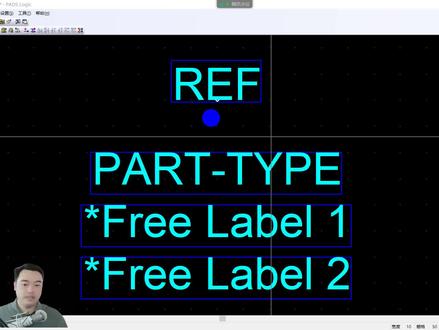

11:38查看AI文稿AI文稿现在我们进入这个逻辑封装的穿上界面，然后这个好编号这个原件类型，还有这个是自由文本这些的都不用删掉他也不用管他，留在这里就可以了，你当做没看到他就行了。 那我们接下来就画我们想要的这个阳历图符号，阳点是在这个位置，所以把我们都画在阳点的这个旁边， 然后我们单机封装编辑工具栏，这里就只有一个工具栏了，然后每一项是什么功能，你把光标放在这里就知道了哈。 啊，光标放这里你就知道是什么意思了，一般呢我们就添加这个端点，端点就是焊牌了，还有一个就添加二的线啊，然后添加文字，文字就不用添加了，一般都是二的线和管角，非常简单，跟 pp 一样的。那我们这 自己在画像，你要先画一个框也可以啊，先画广角也行，就看你自己了啊，我就先画放广角吧哈，我准备在这里画一个 这里，然后我空三格，一二三空，空四格也可以，看里面空大一点也可以啊，你空三格的话一二三，然后就是画在这里了。好，接下来我放三短脚，单击断点这里呢，给你选择，看到没， 这里是显示没有找到，对不对？这什么原因呢？就是因为你的自带裤 没有添加进来，自带库里面有这些管角的，你没有加进来，所以说你添加不了，那么你要在库里面去添加一个自带库，单机管理库列表，单机添加去你的软件安装目录下面，就是安装目录 下面这个路径，然后去找到你的，来不理来不理啊，去公共了一个来不理，我们添加添加进来确定好关掉他，然后再来添加光脚，你看就有了，对不对？ 因为这个自带裤里面都存有这些广角的这些原理图符号好了，这广角你随便选了啊，我一般都想第一个简单一点 确定来了出来啊，一个管角啊，我这个时候我还没放，还没放的哈，我只是他颠覆在官标上面， 然后呢你关标这个地方啊，就是鼠标的这个地方，这个管角是要朝外的，是要给人家去连接的，所以我把它放在原点在这里好点一下看吧，点一下之后呢，你关标还是继续有这个管 脚的，然后你要继续放的话那我们放下面嘛，对不对？所以马上右键给他做一个九十度翻转。好，这个是啊，放这里吧，一 啊，你要隔的近一点就挨近点，隔的远一点就哎哎，放远一点哈，再看你自己套，然后右键取消。现在我就放好了。四个管角啊，如果你觉得闲这里哎哎呀，你就把它挪开一点点啊，不要删掉它啊，所以这是我们做出来一个管角， 一角二角三角四角。 好，这就 ok 了。然后呢画出一个心宽心宽单击这一个二的线右键，然后呢画出一个几型的，那就右键选择几型，跟我们画同是一样的。 好，我画出一个宽啊，好宽就画好了。那么他的广角名字呢？他不是有什么硬还有尖的啊什么的，不是在这里写的 不是在这里写的，明白没有？这是 logic 跟 o i cd 不一样的地方哈，不用在这里写，这样就可以了，我们就直接保存了。保存保存起个名字啊，我名字可以一样，没关系的， 这样就做好了，做好了之后呢，接下来我们就可以退出，然后我们去库里面， 库里面我们就有这一个器件，看到没有？我们在这个器件里面，他只是没有人的图符号码，我们准备把它分配进来， 然后来编辑他，所以选择编辑啊，如果你昨天没有做这些封装的话，就没有这个东西啊，那你现在就要去做批评封装，然后做原理涂，封装做好了之后再来做原件类型，然后把他们组合起来。好，那我现在就已经是做好了，昨天的， 昨天原件类型跟披风团已经做好了，所以我进入这个界面，这个界面怎么进来了呢？就是你不管是在 pb 的界面还是在眼里头的界面，单击原件文件库，然后在这个列表里面找到原件，找到你要编辑的这个原件类型，然后单击编辑。 好，那就进入了这个界面，然后单击这个编辑电参数。这一个呢？是编辑啊，去修改你的阳历途风抓的啊， 一般呢，我们这里是不用动弹，除非你要修改喽啊，修改的话我们也不会在这里修改，我们直接去库里面去改那个原件，所以我们单击这个编辑电参数，好，就进入这个界面。这个界面你们很熟吗？我们的酱披风装的时候直接这一个什么都没管，直接按确定就好了，现在就要管了， 因为你用 logo 画的话，这里就要管这个逻辑一系列，你要想一下，比如说他是坐着，那你在这里想一个坐着的 啊，秀恩啊，作者，或者你这个这个地方不想也没问题，这地方不想也没问题，没问题。这是他的一个逻辑系列啊，不想没关系的，这系列你可以查找吗？他们你自己可以加的，你自己可以加进来啊，你不想也可以，简单一点， 咱们就不想了，没关系。然后他前缀，前缀列表就是你掉出来，你这个气垫的前缀叫什么？叫？叫 ant 还是叫接还是叫什么啊？就是你的外号啊。那你 ant 的话，天下 ant， 那就写 ant 了，对吧？ 所以给他加个前缀啊，你不加也可以，你不加的话就是你第一次在调用这个气垫的时候，他会提示要你给他分配一个前缀， 如果他是 ant 开头的 ant 一，那我们我们调出来的话，他提示一个对话方案，我们就写输入 ant 也 ok， 也没问题啊，如果你要提前在这里加上去也可以。好，然后这个 ecu 注册器是什么意思呢？一定要勾上哈，默认是勾上了， 什么器件不勾上呢？麦克点螺丝孔我们可能就不勾，因为麦克点是手工在后面加的吗？啊？手工后面加了，有时候眼里图没有加上来，我们需要在 pp 里面加，那这个时候呢，我们就麦克点的封装就设置为 啊非 eco 注册器件，这样更新完表的时候那个点就不会掉了。嗯，对，默认他就勾上了哈。 ok， 这个映射什么意思呢？一般呢，我也不推荐大家去使用， 这样就简单一点。这硬是什么意思啊？就是你眼里涂啊，眼里涂是画的，广角是一二三， pcb 是 bc 一啊，就是一个字数字，一个字母，咱们何必搞这么复杂呢，对不对？数字就对数字，日母对日母，所以说这个也不用去想他，嗯，所以就简单， 所以这一页啊，你都可以当，当成什么都不用管他了啊，披风装这个我们之前已经分配好了啊，就是他了。嗯， 然后呢，他同时可以对应好多种风砖的，你都可以加进来啊。但是呢，我也建议大家一个对应一个，比如说店主的符号，他可以对应零四零二，零零三，零八零五，对不对？但是呢，我建议大家一个对应一个，这样不会搞错， 然后这个门哈，我们刚讲到这个门门的话就是眼里涂封装，逻辑封装，失业，一封装看到没有，好复杂的，所以我们要给他加眼里涂封装进来，打击添加，然后你也可以添加四个符号进来，看到没有？ 四个符号，但是对我来说不需要，我只需要一个就够了，所以我们降库的时候基本上降一个就可以了，所以 在这里面双击看吧，他会出现这个列表，点击这个三个点的图标啊，看到没有，把它加进来， ok， 好了，广角这里要分配一下全部小门 a， 如果有一百个角，你在这点一百下就就累死了哈，你就在一下表格里面去列出一个一百个的啊，一拉就可以了，然后复制粘贴过来就可以了，然后名称在这里写 硬。所以在这里写的时候呢啊，你也可以在表格里面啊，直接复制粘贴。因为 pdf 如果说一些 ic 比较大的 ic 啊，他的广角名字在 pdf 上面都有写的，你把它复制到一些表格里面，然后再复制到这里来就好了，就 controlv 的事情了。 然后呢名字都是尖的，但是也是一样，一定要给他加个数日，要不然他会警告的。你看名字一样，他会警告的啊，你就给他加个一二三好了。属性属性这里也要加，加什么呢？ 可以加厂家，可以加价格，可以加物料号啊等等，但最起码你要加一个他的他的值啊，外有值单机添加啊，或者是不用单击添加了，直接担心这个浏览库列表也是相当于添加的意思外有值在最后面 好，然后这个是什么天下啊啊。就是输入他的他的描述了，但是不要有中文哈不要有中文就输入这个一个描述 啊，他的他的这个作者的一个详细的一个描述你在这里写就好了。如果是店主的话那可能就是多少多少 k 多少 o 短误差啊等等就这样的好了。 那做好了之后有没有问题呢？单击检查原件看没他提示原件没有错误和警告就说明这个原件是 ok 的。单机确定好了你看就做好了，做好之后你发现没有， 这个挨的太近了，看到没？都挨在一起了，然后这边又超过了。看嘛那那这个时候就要修改了，你就把它改大一点 啊这或者把字体改小一点，要不改字体啊，要不然就改他改他改大一点啊这个那如果是现在你发现已经小了，怎么改呢？单子 这个编辑图形编辑门 a 确定好就进入了这个封装的创建界面来修改它。修改我们把它移开一点右键选择管角选中它往这边挪， 谁弄他往这边挪一格跟奏加一就是移动了啊，跟奏加一是移动，然后呢？这个二地下单击这个修改，二地下 选中这条二地线，好，移一下，好移一下。好吧？好，这样看起来就舒服一点点了啊，不会堆在一起。那接下来就返回，返回之后问你要不要保持更改？肯定是要更改了，好了，听见没？这样看起来就舒服一点了。好，保存一下，那么这一个封装就做完了。
119深圳教PCB设计的吉迷哥

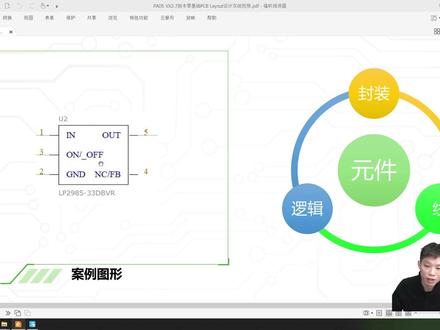

12:24查看AI文稿AI文稿大家好，这里是防疫教育啊，我们现在学习零基础，学习 pass 软件高速 pcb 撩的设计的第四讲。第四讲的话是给大家介绍我们的创建 pad logic 软件的逻辑库啊，逻辑库 我们那个首先就是打开门的逻辑口，大家看逻辑口，逻辑库的话就是我们那个库的操作，然后呢啊，我们 以这个，以这个图形，对吧？案例来创建，要创建这个图形的逻辑户要怎么处理呢？首先我们是这样的啊，就是你要做在我们 logo 里面操作，之前我们刚刚我们那 那个上一讲说了，就是要把默认的设置做好，就是说我们把这些选项设好，对吧？这些选项设好，你想想的设置好， 因为有些他在那个新的里面会变化，对吧？啊？一枪枪的设置好，我这就就不设置了。然后呢我们要对库进行操作，首先要在文件这个功能底下点开这个库，对吧？ 这酷点出来以后，大家看一下，默认的时候他是有这么多啊，有这么多，这个是我们软件自带的。软件自带的在哪里呢？大家看一下，他这有录金在我们，我这个是安装在 c 旁，在 c 旁， 对吧？我们看一下，这个很重要啊，就是软件自带的酷，他在哪里，对吧？ 我看一下，在 c 旁，然后呢有个 mental graphics， 对吧？然后呢？在 pass v x 两点七，对吧？然后呢就有个 sdd home， sdd home， 然后呢有个 lovely list， 对吧？ 就在这个里面，这个里面，然后呢这个呢是在悠着里面，对吧？我们就是使用者里面 看一下，有这些啊，优着酷嘞，就是这个酷，对吧？我们一般这个这些常用的酷啊，这些常用的酷，这个是系统自带的，对吧？系统自带的，我们一般就是需要大家 就是操作的时候要把这个宽曼裤，宽曼裤一定要保留下来，其他的你可以移除掉啊，啊？其他的你不一定用的上，你用的时候再去 调用啊，常规的时候你可以把这些啊移除，对吧？常规的时候移除，然后呢留这个 come on， 留着 come on 就可以了，这 come on 呢是由我们需要，就是做货的时候需要调用的一些东西，留着他就好了，这个你可以留留着啊， 后面如果没有的话怎么办？去掉去掉就好了，留那么一两个啊， 又是我再留一个啊，这个是系统自带的，对吧？然后我们要创建的话怎么办？我们要新建， 就是要点这里新建库，对吧？新建库新建到哪呢？新建我们可以选择自己的一个路径，对吧？比如说我要选到这里面，然后呢放这里面，对吧？然后你把这个文件名保存到哪个名字 要命一下，比如说我是什么名，对吧？ xxxx， 这个都可以啊，就是说我们这个新建库的名字不能跟我这个库列表里面的名字呢有重复，对吧？ 然后我们管理列表把这个呢移到上面啊，一般我们在操作的库要移到最上面， 然后呢这里还有一条就是是否与帕子雷奥特，就是与我雷奥的组建同步啊，我自己可以不勾，可以勾。然后呢大家看一下我这个新建的库， 选中他，我要对这个进行操作，然后呢他里面有没有封装？没有，对吧？没有，一个封装都没有，然后我们看他这个康曼库里面，他其实是有一些库的，对吧？比如我们常用的零四零啊，这是封装库，原件库也是有一些的。然后呢有的时候我们没 没有，没有是怎么回事呢？就是大家在这里进行的筛选，比如说你筛选了一个 n， 就只能看到这个库名字里面包括 an 的东西，我们一般就是这样，只在这里保留一个心啊，然后呢应用就是所有的都会出来啊，保留这样，这样那个图形 啊，这色库都有。然后我们今天的话是创建这个逻辑库，逻辑库怎么创建？首先你在这里工具里面选项设置好了，然后呢点新建，对吧？新建，新建到里面以后他其实是个什么呢？是个空白的，对吧？ 这个空白的，然后呢我们要做个什么样图形呢？就是这样的一个图形，怎么办？首先你把这个点开啊，封装编辑工具栏点出来，点一下，你看这就会弹出来，弹出来以后有这些啊，有这 这些穿进二 d 线啊，修个二 d 线，有这么多的工具，对吧？有多么这么多的工具？这是添加端点这个框，这个框就叫二 d 线，对吧？ 里面的就叫字符啊，里面的字符。然后呢我们怎么办？首先啊，首先 我们就添加二极线，对吧？点一下他，点一下他，然后呢右击，右击呢就是你要 就是要做什么样的操作，做什么样的操作呢？你要绘制一个多边形、圆形、矩形，还是那个啊？直线，对吧？ 你需要的是那个转弯的时候以那个四十五度去转，还是任意角度，还是正胶，一般我们选这个斜胶 图形的话，可以根据实际情况，我们现在图形的话是一个矩形，我们这个选一个矩形，然后呢？呃，就是可以进行绘制，对吧？ 绘制的时候就是说建议大家就是在原点附近去绘制啊，这有个圆点，大家看一下啊，这有个圆点啊，别跑到其他地方去绘制啊，可以在这个附近，这个附近阿姨 f 呢？就是什么呢？就是这个有二，对吧？有二到时候会显示的一个东西啊， 然后呢？你就比如说我要绘制多大呢？我需要有几个？一二三三格，占三格，然后呢宽度呢？大概也就是占一二三四四格左右啊， 一二三四，我每个格点呢？就是我们刚刚设置的格点，对吧？五十的倍数，大家可以以 一百的倍数也可以啊，五十或者一百的倍数都可以。四，我这里六个吧，六个，然后呢一二三，对吧？ 比如说这样啊，先绘制了，绘制以后就是我们这个宽度啊，这个宽度可以进行改，宽度可以改成二十，对吧？可以改成二十，然后呢大家也可以选啊，是否填充？你看选个已填充，大家看一下效果啊，就是这样的一个 状况，一般我们不会填充啊，一般很少会填充，然后呢点确定，然后呢？这就是我这个放放完了，放完了以后怎么办？ 这框绘制完了，然后呢我们需要放端点，这一二三四五就是端点，对吧？让我们进行那个端点的绘制啊，我看一下，看这个 格点是多大啊？等下设置太大了显示三个。呃，设成五十啊，这个太大了啊，我把这个选择他删了重新会啊，刚刚那个三个没设置好啊，然后呢往这一划， 五十的倍数，对吧？ 我先画这么大，对吧？这么大， 然后把这个宽度改一下，刚刚说是改二十，对吧？我们站成了宽一点，然后呢去放置端点，放置端点的话是这个啊，添加端点，添加端点的话， 大家看一下，他会弹出这样的一个对话框啊，这个对话框呢，就是说你要选择哪一种类型的啊？这有默认的啊，我们不需要自己去做啊，一般我们选这个拼音就好了啊，选这个拼音，然后呢你去放啊，放置 一个对吧？ 一角，然后我们挪一下，选择端点，如果放置的位置不合适怎么办？挪一下，挪一下 怎么放？放的时候大家注意啊，这个地方这个节点呢是我们后面进行连线的地方，一定要就是在我们这个隔点上面啊， 放直，对吧？第二呢在这这 对吧，你可以先放，放完以后再调三，对吧？然后呢四五 这个地方这么放，就是方向不对，然后呢你可右击 x 进向一下，对吧？四五放完以后进行一些调整，右击选择端点，比如说我想放这，对吧？啊？这个位置也放的不太对，怎么放？ 然后呢是这个是一样的，看一下对齐啊，左右一定要对齐，这个地方放到这来， 这个也是一样啊，放在他俩中间，这个呢 移动啊，移动的话你选中了他以后可以往上直接用那个左键去拖动就好了， 这样呢就放置完了啊，放置完以后大家看一下，我现在放完以后跟这个图形是不是一样呢？不一样啊，有区别，但是呢他这个一二三是一二三四五，对吧？这五个东西呢是固定的啊，跟这个框啊，他是一样的，其他的还没显示出来啊，我们先不用挤， 后面在使用的时候他会显示出来，发完以后我们存一下点保存对吧？保存到哪里？保存到我们这个 xxx 里面的啊？ 然后他的名字叫什么呢？我们我们一般会啊，就是说另一个名，另一个名的话就是这个啊，就是他的微，这个名叫什么？比如说我们这个叫 l p， 对吧？二九八五 杠，对吧？杠什么？三三 d b v r， 然后呢你点击确定，对吧？这样呢他就保存了，然后我们退出啊，退出， 然后我们再看啊，在这个库里面，你把它放大一下，刚刚我们到这个库里的时候是啥都没有的，大家看一下，现在有了有这个啊，就有这个图形出来了，大家看一下，这里是他的玉兰，然后呢这里是他的风装，对吧？这个就是我们刚刚建好的库啊， 然后我们在这做这个库的时候，我再提示一下大家啊，我们看不到，就是因为你在这里进行了筛选，然后呢我们如果呃进行创， 进行创建的时候没有选择这个拼的话，是因为你这个康满库没有调出来，所以你要一定要就是把这个库调出来啊，做的时候，好吧？啊好，这个就是我们本讲所有的内容，希望大家能够理解啊，希望大家能够理解， 如果大家对本奖内容有疑问的话，可以到我们技术群里面去沟通啊，去技术群的话可以加这个微信啊，让这个小姐姐啊把你拉到群里面，或者呢加入到我们这个公众号里面啊，公众号里面有一个入群的啊选项。 好，这就是我们这一讲的内容。好，谢谢大家，再见。
55凡亿电子星期天
04:56查看AI文稿AI文稿好，今天我们还是在上一次的任务上面呢，去讲解 pass low 即可。那么我们上次做了啊， oscd 格式的这个原理图啊， dsn， 那么我们在工作中啊，经常会使用的一个设计组合，就是 oacd 加配色料或者是 logic 加配色料啊，也有一部分呢是 ad 加配饰啊，撩他，因为硬件呢，他只会用 ad， 那他就用 ad 画眼图，那呢，你可以用 pass 来画 pp， 用 ad 的画 pp 都可以。 oppoppoppo ppp 也是一样， app 他可以转成阿力狗的，也可以转成 配饰的。好，那接下来我们讲的就是配饰的原理图，那首先呢，我们要画出这样 的一份原理图呢，还是一样，你得要有库哈，然后 o r c d 跟诺基科他不一样的地方就在于，你用 o r c d 画的时候，你只需要画他这个原理图的符号就可以了，你就可以画你的图， 但是用诺基壳的话就不一样，用诺基壳你画出这一个作者的气象出来啊，你一定要把所有的风筝都分配好才可以调出来， 就是你眼里涂啊，这个符号要画好，然后 pcb 风妆也要给他画出来，或者是分配好，你才能够调出来画眼里涂。所以这就是为什么很多印象不喜欢用洛吉可画的眼影，就是我要提前去把裤做好，我哪有那么多时间对不对？ 好，但是呢，咱们都得学，因为啊，也有一些大的公司呢，他们呢有专人 去管理这些库，所以呢啊，有人去帮他去做这些阳间库，所以他就不用管这些事情。好，所以说我们自己来学习一下， 我们来看一下眼镜裤哈，眼镜裤我们之前讲过了，原件包括披风装，包括逻辑风装，我们昨天不是降了风装吗？对吧？好，我昨天降了一个风装在这里啊，你看我点原件哈，这是我们昨天降的吗？ 我们不是昨天见了好几个封装吗？包括这个天线座子看没有，但是呢，你在我在这里看的时候，他是没有封装，看到没有为，为什么？因为我这个是在养你图的界面， 原理图的界面，你看到的东西只能看到原理图的符号，所以他显示没有，如果我在 pcb 这里看了 的话，他就有了，看吧，还是他看吧，他就能看到他皮皮服装是长什么样子。 所以我们要去做这一个天线的封装的话，原件也我们叫廉价类型吧，我们见这个天线的原件类型的话，就必须要有批评封装必须要有逻辑 封装，就原理涂封装，它才能够构成一个完整的原理图，然后你再配置 logic 里面才能够正常的掉出来，你现在掉不出来了，你现在掉出来了都没有符号，怎么掉了？掉不出来了？好，那这样子的话， 你要去降这样一个原价类型的话，首先你要先降有 pp 风装，披风装降好了，接下来我还要降逻辑风装啊，所以我这个原价类型他 必须包括两个完整的，那我就在这里这个库里面去补充就好了，这个是我昨天建好的啊，四个角。那么接下来呢，我在这个原件类型里面，我还要再给他分配一个逻辑符号，但是我现在没有逻辑符号，怎么办呢？那就需要我们去做 一个逻辑符号几个概念告大家搞清楚哈，逻辑符号也叫逻辑封装，也叫杨利图，封装也叫四月一封装，也叫门 门风砖啊，好多种概念，那个都是一样的东西啊，只是他在不同的这个环境里面，他叫法不一样。好了，接下来我们来做这样一个逻辑封装，逻辑封装是长这个样子的啊？ 左边一个角，下边三个角。好，那我们在这个眼里图和界面里面，我们单击文件，单击 库，然后在这个逻辑里面新建一个，记得指定好你的库，在你的库入境里面我建立一个天下的风砖，我当你新建，所以我你自己要想想。好啊，逻辑新建 好就进入了这个界面，这个参考编号，这个是演讲类型，这个不要删，你删掉之后，到时候你调出气象的话就没有问号了，所以你这个不要删他，管他呢你，你当做没看到他就行了。 那接下来呢，我们就来画啊，画的话有向导来画，还有一个是手工来画，两个方法都教一下大家哈。首先呢我们用。

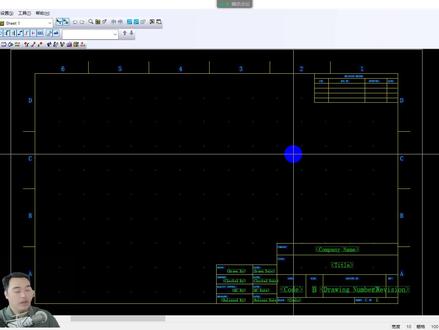

09:36查看AI文稿AI文稿我刚刚演示的时候只做了两个洋相，一个天线，一个排针，所以呢，我在这里呢就可以调出来哈，怎么样调出来呢？你就是这里只有两个工具栏，一个原理图编辑工具栏啊，一个是选择工具栏， 压力图编辑工具栏里面这一个是添加元气键，这个是添加连线，然后添加电源符号，添加接地符号，添加端口符号，全都是通过他来的， 所以添加连线就解决所有的问题啊，就简单多了。然后这个是总线的哈，添加总线啊，然后分割总线啊，你没有总线就不用管了。然后这是添加文本啊，这画二低线了。那么我们首先调出燃气键，单击添加原线来了，找到他，看到没有， 其他你没有逻辑封他调不出来了，你只有这两个才可以调出来。单击他，选择添加看没有，他马上会弹出一个对话框，需要你给他分配他的前缀。前缀，比如说 ant 不用加一啊啊，这是他的前缀，确定看到没有？这个就是一，再放就是二，再放就是三。好，你看吧，一 nt 一一二三啊，这出来了， 然后作者的话也是一样选中他，单击添加啊，来了右键镜像一下看没？右键 歪轴镜下，右键 s 轴镜下， 右键拐弯。好，右键退出。干嘛？进线的话就一脚和六脚啊， s 走反过来，然后这个进线呢？ s 走进线就是左右方向转过来。嗯， 好，这个是放置期间。那连线怎么连呢？比如说我一脚要连到一脚这里来，然后你看三格太大了，知道没有？三格，我们改小一点，三格在这里改文件显现， 其他的你都可以按照默认就可以了哈，这些按照默认就可以了，你唯一要改的是什么呢？就是三个，我们改成一百， 改成一百，如果当初你在画眼里涂红妆的时候，你的三格是五十的话，那么你这里就要五十啊，他默认都是一百， 我们这里就改一百就好了。然后这是备份的哈，自动备份的。每隔多少分钟备份一下啊？每隔五分钟还是十分钟备份一下这个啊，那就五分钟，就五分钟，摸了就五分钟哈。 ok， 这个不用改了，然后设计这里呢，把这个节点的改一下，改大一点，改成五十， 然后这里全部全部勾选，全部勾选啊，这个不用勾了哈。好，其他的这些呢也要勾选。这个是你打完表的时候要注意的， 没有你，我们在做原件的时候，有一些是飞一西欧的气将看没，你要把它倒到网表里面来啊，飞一西欧的气将也要倒进来，所以说这一个基本上都要全响，特别是一些 logo 啊，有时候客户在家里都放好了 logo， logo 是属于非一西欧的， 这是气垫，还有麦克点人的，你要把勾响进来，不然倒进去的话，客户 logo 不见了哦，或者是麦克点不见了，螺丝孔不见了啊，所以说你要全部把它勾响，然后这个啊，节俭的直径要改，改大一点， 然后这里呢就改他的一个显示三格就可以了，然后备份的时间你自己啊，把备份数改大一点，三份太少了，然后这些都保持默认就可以了，这些都保持默认就行了，只要是改这个常规跟设计这里好，咱就确定 好了，你看刚好我们的短脚刚好是在隔点上面对不对？好接下来我们来连线。呃我这里连线是随便连了哈单机这个添加连线 点他看到没有他就连出一个线我要拐弯的地方就往上面拐然后再点一下左键然后再把它连起来 好了这一段线就连好了然后二角三角四角要接地怎么接呢？好我把连起来这里要接地右键看没有你要加接地符号还是要电源符号还是要夜间连接符这里都有 如果我要接地的话我要选择接地。好选用他后面一个接地符号就出来了。接地符号呢这个网络是什么呢。尖一在你的左下角。那你可以看得到啊。右键 ok 不是右键哈。单击右键然后取消。 好这搞定了然后这里都可以直接给他接上还是一样单击这个添加两下好接上接上他搞定。 那比如说我的二角三角要接电影怎么办。二角接电影哈走过来接上期 我虽然搭过去但是只要我的光标没点他他就不会连接的他只是从那里过啊过来之后点这里点一下左下左键右键接电影这里可以选电影。然后这多少幅呢 正五福看到没有。这是正五福。那我这里要接三亚三福怎么办啊。那就肉价。这里有个备选 ctrl 加 tv 这样看吧变成圆形了也是正五幅你注意看哦看我帅气头像的左左下角他有个网络那右键继续背响这是也是五幅右键继续背响十二伏继续背响。负 五伏啊负十二伏正服 a。 正五伏绕来绕去都没有三点三伏怎么办？我们自己家，我们自己家三点三伏。 选中他，你看这个网络呢，是五福，我现在打双击，双击这个符号，我右键先随意选择，然后双击这个符号，看没有，他是正五福， 我们把改成三点三，正三微三，同时呢把他的网络名显示出来， 三微三。看吧，那这里的网络就是三微三，这里呢最容易 搞错，所以你第一次画的时候就应该把它搞对，以后我再画三微三，我都是直接复制粘贴的， 我不要再自己去改去做了，最容易搞错了，因为你有一个地方忘记改了，人家本来是三两三胡了，被你揭成五幅了，那不是烧掉芯片了吗？对不对？所以这个要慎重，第一次就要把它搞好。好，所以我这第一次已经搞到这里了。 那假如我还有其他地方还有一点八伏呢？还有一点二伏，怎么办呢？我的习惯是这样子的，我先搞好一个，之后复制一个啊，放在这里， 我放这里想干嘛呢？改，比如说我还有个二点五伏的， 对吧？好，这是二点五伏了，还有一个三点三伏了啊，这个还是改回去三点三， 还有一点八了，我在复制，比如这个是一点八幅或者是五幅吧。啊？一点八，一 v 五一 v 八。好， 我这一月眼里图有多少电啊？我在这里先放着，我要用的时候就直接在这里复制粘贴，我不用再改，这是我的一个习惯啊，我在画第二页的时候，我把这里也复制一下，发另外一个也一样，然后我想要就复制，我不会重新再去画了。 好，我下次再用三三，我就直接复制粘贴好放过来给你，然后接下来就来连线就好了， 这样就不会搞错。你那样每换一个去改一个最容易错了哈。 然后滴的也是一样，我这里已经有接地符号了，你不要再放，再放，有时候他这个符号可能是尖滴，但是有时候都要滴尖滴，知道没有？那我既然已经放了一个之后，我以后就从这里复制了，复制粘贴了，但是复制的时候要注意一下， 你必须带有这个线条才可以复制的，没有线你就复制不了了。那我这里头多复制了怎么办？我要删掉他吗？对不对？ 删掉他，单击删除按键，然后点他就删掉了。那我要删这根线，再点这根线啊，又删掉了，好了好，我也放在这里，我以后其他地方要用，我就直接 复制粘贴放上来，这样就不容易错哈。就特别画眼图啊，最怕就说符号一样，但是网络名不一样，就就分了好多个地出来了。那改好难改。嗯，好，这个是画电源符号的， 那么有人会说了，我这个电源符号不喜欢，想用那种三角形的啊，或者那种梯形的，怎么怎么改呢？
123深圳教PCB设计的吉迷哥
07:38查看AI文稿AI文稿大家好，这里是腾讯，腾讯教育，我是主讲马口，接下来呢看我们的第五讲 io 元件的一个绘制， 在这里面呢点我们这个编辑图形， 然后在这里面增加我们的广角，从这里面可以去增加点确定，然后可以在这里面呢做一个那个递增，递增我们这个广角的一个编号，像这个呢？哎，现在我们要做这个连接器， 那这个呢，其实来讲是一个哎排针的一个连接，那这里面呢这是一角，这是二角，我们把这个呢哎递增一下，可以从这边这样放他，哎，为了方便好看，你可以将这里面 减四可点改成一百，这面就一角了，那这边呢就是一个什么二角，然后在这边就是一个三，这边呢就是四一三五七九， 左边的是激素，右边的是偶数，你在这里面呢？哎，放的时候一边边放也可以， 放完统一修改也都可以。那这里面呢就是二十个广角，我们可以将这些字的稍微挪开一点，这样比较哎好看一些， 可以选择我们端点，往这边呢挪一下，我们这里面呢选择这里面之后，在右键这里面有个那个移动，堪称假意， 然后再画上我们的框线，这边呢还可以再往我们的那个右边再挪一下，那这面框线呢？我们在这面里面呢画两个那个小矩形， 我们可以将这里面的画小一点，通过我们这里面的 增加我们这个二维线，然后呢哎，在这里面右键选择我们的矩形，也就对应我们的 hr， 然后在这里面再画个那个小矩形，在这边画一个小矩形， 可以将这个挪过来一个， 然后在这里面呢再画条那个，哎，再把这两个呢复制一下，复制到我们这边来，然后这里面呢可以将他右键这里面复制， 然后呢再进行一个那个复制， 这里面呢也可以用 ctrl 加驼仔 前面一桶， 可以在我们这里面的筛选右键这里面有个筛选条件，这里面可以选择，比如说我不选广角 或者不选标签，因为现在只想只想选这个二维线，那在这里面呢只选我们的二维线就可以了，这个时候你是选不到我们这款脚的。 好，那这里面的画了这个之后，我们再添加一个大的一个矩形 在这里面呢画一个矩形，要画比较小的时候呢，就将我们的格点设置小一些， 如果要大的时候呢就用哎将我们的格点呢设置回我们的椅板。对于这个哎图形来讲，这个二 为线其实来讲呢没有特别大的一个要求，就画着那个好看就可以了。好，然后呢再将我们这里面呢哎返回到我们这里面的元件， 在我们正面编辑电仓数字的地方，然后在这里面呢添加上我们的一个值， 正面呢给个纸给他，可以从这边来进行一个复制， 那这种是连接器， 我们连接器的话呢有公做母做啊，我在这里面呢就可以在这里面给个叉给他。好，然后在这边封装，封装呢就是对应的我们这里面封装，由于我们呢现在还没有做封装，所以在我们这个库里面， 这地方目前来讲呢还是没有封装的，但没有的话我们可以等做了再去怎么样进行一个分配好，再有呢我们这边常规这里面这个罗子系列，我们给他个石油，恩，石油，恩呢就是我们连接器的意思，好点，确定 将它进行一个保存，保存的话呢，我们在这里面呢，哎，我们在这里面贴上他，然后这里面 x， 然后回头的话呢，我们呢在这里面 填入我们的工作母座就可以了。那这样子呢，我们这个连接器就做好了啊，通过，哎这节课和我们前面几节课的一个那个做人之间， 那你发现我们这些原件呢，都是在我们这个我们的软件这里面的原件编辑器这里面去进行操作， 也就在这里面进入，哎，我们的元件编辑器进入到我们元件编辑器这来，当然了进入到我们的元件编辑器不极限的刚刚那一种方法啊，还有别的路径也可以进入到这里来， 那也就说我们的元件呢是在这个界面下去做的，所以不管什么元器件啊，你都要进入到我们正面来进行一个那个操作，那在这里呢我呢就做了，哎，我们的正面两个芯片， 然后呢还有了我们电阻、电容以及我们这个连接器 io 器件，也就芯片分离器件， io 器件，那剩下有一些没有做的，那就交给你们啊，以作业的形式来做，那如果在做的过程当中有什么问题 啊，或者不懂的，也可以加入我的一个微信 qq， 或是进入我们的 qq 交流群来进行一个讨论学识。

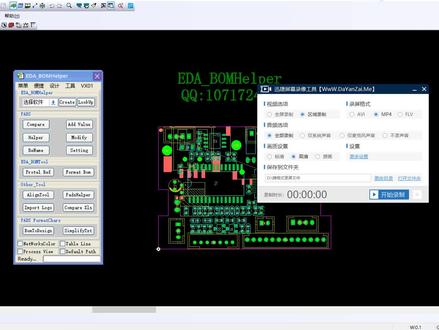

04:00查看AI文稿AI文稿下面我们讲解一下如何用 et 帮我开火导出 vipcd 中的原件坐标选择设计，然后这个 cm 这个选项，然后这里有一系列的一个设置， 这就是一些啊导出的一些项目的一些解释啊，这个骗子表示 啊，原件的引脚数量，这是原件名称信息，这个也是原件名称信息，就是说当你喜欢用这个标题的时候，你就选择他， 如果你想用这个标题，你选择他，如果你用这个标题可以选择他啊，你用这个标题，你可以选择他，是吧？就是说原件名称他有北京列车有四 这个表示方法，看你想用哪一种，你就选择哪一种，这个就是角度，这个也是角度，这个也是角度啊，你想选择哪一种，也就把这个复制在这上面来就好了 啊，这个呢，其实他也是一个啊，仿波特九九的一个坐标的格式啊，这个标题他就是仿那个， 然后这里呢就是 x 坐标镜像，你可以不勾选，也可以勾选啊，这个， 然后这个城就是全村托福，就是顶层，底层这个城打了一个，后面打了一个撇号，就是缩写 tb。 这个工装也是啊， 是全称，然后这后面打了一个小撇呢，就是啊，简称，比如说 cp 零六零三，他简称导出来就是零六零三。好，当我们设置好了的话啊，这这里我们可以自自由组合，你也可以把这个注册放在前面或者放在中间 啊，你也可以选择其他的方案啊，比如说我们就以波特九九这个坐标格式来导出，然后我们新建文件， 新建文件是新建这个啊，现在呢，他就是询问是否使用这个文件，是啊，这里呢就是说原件属性确认，比如说你这个 pcp 中的原件属性是什么，你就选择什么，因为我们这个标题 因为是为了跟那个波特九九的标题一致，所以我们选择了 come on 的，但实际上这份文件他没有 come on 的，然后所以他检测到好像啊有冲突了，就让你再次确认一下你是要打出哪个原件属性， 这你你选择正确的研究所形容就好了。如果这里面选择的没有，那你可以自己输入啊，什么什么什么什么， 这里我们还是选择这个确定好，原先准备就倒出来了， 然后我们在最后再生成。就是啊，表格的格式保存， 然后这里就出来了啊，这里会多出来一个简称的啊，这个原件封装名称啊，因为有的人呢他可能需要这个信息 啊，如果你不需要的，你直接删掉啊，你也可以把这个剪切啊，放到前面来 粘贴， 这个就是这样子的。 好，这节课呢就讲完了。

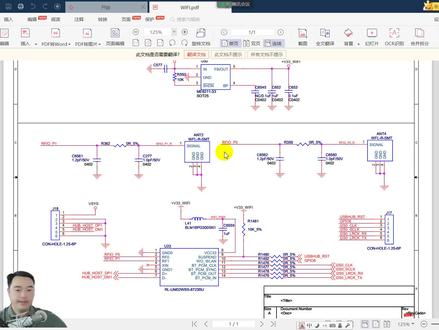

01:57查看AI文稿AI文稿我们看一下这一个哈，他的电源，看到没？他是这种梯形的，看到没？一个梯。那你现在啊，其实电源符号你用三角形，用圆形都可以，不一定用梯啊。假如呢？你领导很纠结，非要用梯，那怎么办呢？ 我们在这里面单击工具，选择将夜间连接服务保存到库中， 然后我们要的是电源符号，所以选电源符号单击。确定来喽，这是你所有的电源符号，那我们来编辑他，单击编辑电商数啊，这是你系统自动自动分配的， 你如果没用到十二伏，你要把它删掉也可以，就不要哈了，直接把它删掉就可以了啊，如果你不想删，就直接添加就好了。添加一个三个三角的，在这里查找一下， 在你的所有库里面去查找，找出一个三角形的，哎，好像刚刚就这两个，好像是三角形的， 这也是三角啊，就他吧，抛我而起啊， ok， 他三角形，然后他的属性广角的类型是抛我， 然后他是三点三伏。对啊，正三归三。好了，然后这些，哎，用不到了，你也可以把它删掉它 那留留两个也可以啊，确定好了，保存， 确定好，这个时候我们再来画一下 电源备响，哎，看出来了，三角形，然后是三点三伏，你把他的网络名显示出来，看到没有就有了哈，这通过这种方式就可以找到你想要的。
