midas civil如何添加节点荷载

大家好，今天来介绍一下在麦达斯中如何定义这个赫仔组合，那么这个托教我已经算完了， 那么已经切换到后处理模式啊，那么这个是前处理模式，前处理模式主要是用来建模试驾这个赫仔啊，节点单元的创建等等啊，那么算完以后就就进入后处理模式， 那么右键，比如我要查看毅力两单元毅力，那么点击这个三个点啊，点击这三个点， 那么在这里我们可以来定义喝彩组合，比如我要定一个一本组合， 那么前面我们已经 把相应的工况都已经加好了，那么基本组合是自重和呃那个自重喝载一点二的分享系数，那么上部的混凝土的自重也是取一点二的分享系数， 那么对于这个模板的喝酒也是永久喝酒取一点二的分享系数， 那么对于施工人员积聚，我们这里按可变和载取一点四的分享系数，那么对于正道的这个和载，我们也取一点四的分享系数啊， 那么再定一个标准组合， 那么对于标准组合，我们基本上只考虑这个永久喝载就可以了， 一般不用考虑下面的这个可变喝载啊，因为我们是用来计算这个变形的啊，变形的话我们一般情况下只考虑这个永久喝载就可以了， 而且分享系数都是一点零，这是标准组合，那么这个是基本组合，那么切换到基本组合，我们就可以来查看那么计算的结果， 呃，我们查看的是硬力，那么就要切换到对应的灶帕的单位，这样比较好看一点牛毫米，那么单位就是灶帕， 那么基本组合两单元的应力看一下啊看一下，那么这种是指数，表示这种数字不太方便看起来， 我们点击图里这里的三个点，那么点击固定小数位保留一位，那么看一下这个应力是十八点一兆帕，那么满足要求啊，满足要求 说明我们这个槽钢是可以满足要求的啊，满足要求， 那么我们还可以根据查看的结果来对你选用的刚才啊进行一个优化啊优化，比如我可以把这个茶缸稍微弄小一点，因为这个硬力不是很大啊，不是很大，比如我要查看一下拖架的硬力， 那么可以单独激活托架切换到后处理，查看两单元硬力， 选择基本组合，那么就很快的可以把这个托架的印领可以查看出来啊。六十二点三兆盘，好像也不是很大啊，也不是很大， 那么这个是我们的一个两单元硬力，包括后台组合的这个世家啊创建。

大家好，我是北京麦达斯技术有限公司技术中心的张超，我们本期视频呢主要是给大家讲解一下麦达斯 c o 中节点与单元的相关功能。首先我们打开我们的 c o， 那么在最后一激活的这个界面中啊，在节点单元的这个功能栏里边啊，就包含了我们这次内容的所有功能，首先我们从节点开始，我们点击建立节点， 在节点的这个下拉菜单中啊，就是有很多的这个功能跟经营选择，除此之外呢啊，我们也可以通过这个功能栏的这些按钮啊进行一个功能的指定。那么首先是第一个心理节点， 首先呢我们可以通过设置我们今天的坐标啊，可以点击我们的这个界面，也可以点击试用，那么 这样只需会自动帮我们在这个根据坐标设成我们对应的节点。那么另外呢我们可以也可以通过这个节点表格啊，把我们的这个节点坐标通过一个赛啊，或者是手动的方式给他输入进来， 那么这样程序也依然会帮助我们在这个市面中去设置这个节点。那么在炒节点之后呢啊，还有这个餐桌节点啊，就是说游戏节点我是不想要的，我们可以进行一个选择，然后删除我们的使用， 默默删除了功能之外呢，还有这个移动复制节点，就是我们可以根据我们的这个呃节点进行一个移动或者复制的处理。然后另外呢还有就是旋转节点，我们可以去调整节点的这个呃这个旋转的这个角度进行一个 调整。另外呢还有投影啊，就是我们可以在这个直线上啊，平面上，触面上建立他的这个投影推荐啊， 然后另外呢还有这个定向节点啊，就是说我们在已知的节点给他设置一个这个定向的平面啊，然后把我们的这个节点进行一个定向处理。 看起点以外呢啊，还有这个分割起点啊，就是在我们椅子的这两个起点中啊，我们可以控制这个等间距或者是不等间距，在他俩之间呢去呃是建立不同的这个起点。 那么那几点以外还有合并节点呢，就是说我们在指定某一个区域啊，希望这个区域的节点进行一个合并处理啊，可以采用这个功能。然后另外呢还有这个调整节点距离啊，就是对于这个节点的，先 我们可以进行一个整体的 xy 三个方向的一个调整，一个缩放， 然后另外最后的这个检测节点号和这个重新编号，他俩呃都是关于调整我们节点编号的啊，节点标签的。 那么节点天地好之后呢，就是单元，其实单元的功能与我们这个节点的功能是相似的啊，是相似的，首先是电力单元， 嗯，黑幕中给我们提供了比较丰富的这些单元类型，包括横下单元，还有梁单元，板单元，日记单元啊，以及有一些这个锁单元，还有这个押金记单元， 应力应变单元，手对称单元等等。然后我们这次呢就以这个啊，一八年单元为例啊，进行一个演示制度，首先我们 可以点击我们刚才所建立好的这个节点进行一个点击， 那么这样他就会自动帮你把这个单元建立好，在开业的过程中呢啊，我们也可以去指定啊，去赋予我们这个单元的材料，还有洁面啊，同时也可以进行这个角度参考点，参考限量的一个操作。 那么单元建立好了之后呢啊，就是他也提供了其他的一些单元类型啊，比如单元建立的方式，比如说在这个鱼片上建立直线单元啊， 比如说这个建立这个转换这些单元啊，还有建立偏心单元啊，就是说我们进对 i 端和低端啊，进行一个偏移啊，建立偏移后的这个单元，那么另外呢天地好之后，我们有 不想要啊，也可以点也可以使用这个删除单元啊，选择然后使用。那么另外呢还有就是移动复制啊，可以对我们已有的这个单元进行一个移动复制啊，这样的一个处理。 然后另外呢还可以进行单元的一个旋转啊，指定他的角度，指定他的这个旋转坐标轴，然后进行一个旋转。 另外呢还有扩展单元啊，扩展单元他就是指的就是说哎，可以从点扩展到现单元啊，也可以从现单元扩展到这个板单元啊，也可以从板单元扩展到这些单元，这个过程中也是依然可以去赋予他的这个材料啊，然后板的同时也可以赋予他的厚度。 那么扩展以外的单元还有定向单元啊，这个和积累的迹象是同样的啊，我们去设置好我 我们的这个定向平面，然后进行一个定向的处理。另外呢还有就是分割单元啊，分割单元其实和这个分割节点啊，十类似的啊，就是我们在这个单元上啊，然后节点之间进行一个分割的处理， 我唯一的区别就是说分割节点他只支撑的节点，但是并没有对我们的单元进行分割，然后分割单元 这个功能呢，他是一产生的节点，又对单元进行了分割。那么分割单元以外呢，就是还有合并单元啊，就是我们同样指定某一个剧内啊，我们把这个剧内的单元进行一个合并， 那么另外呢还有这个交叉分割单元，这个和我们规律里面的这个处理方式比较相似啊，就是说在两条线啊，或者是两个单元相交的这种情况下，我们可以对他 进行一个调查分割的处理啊，甚至额外的这个单元和节点。然后另外呢还有这个修改单元参数啊，就是我们可以通过这个功能呢，去调整我们这个单元的这个材料洁面厚度，还有坐标轴以及他的这个偏心啊。 那么另外呢还有同样还有领扣单元编号，还有重新编号啊，这两个依然是用于我们调整这个结构的这个编号，然后其他的这个修改单元材料特性啊，这个是用来计算我们的书不变了，便捷面组呢，就是定义我们这个啊便捷面组的一个 让我们变形变变的连续起来。然后另外呢就是还有我们的这个一面合力啊，一面合力，其他的还有这个板的板，单元的这个钢度的一个调整。 那么单元建立好了之后呢，一样我们也可以使用这个单元表格啊，通过一个赛奥进行给他拆接进来，把单元进行一个建立，也可以通过这进行一个修改。 那么这些所有的功能介绍完之后呢？我们的几点和单元的应该说功能就完成了啊？

来介绍一下如何在买到书中建立吗？切换到节点单元这里建立节点，那么可以通过输入坐标的方式，比如我要输入零零零确定，那么已经创建了一个节点，我们可以选择一下一个点，那么我们可以输入一零零，又创建一个点 二零零，这是通过坐标的方式来创建节点，我们还可以通过复制的办法，比如我用右边这个节点复制个两米，那么艾斯方向复制两米， 一起确定，那么快速的又复制了一个节点。通过复制节点，我们还可以通过旋转节点，比如我将这个节点旋转一下，比如我旋转个九十度， 咱们旋转一次，然后 那么老歪。

大家好，我是李朝阳，接下来为大家演示 ceo 当中如何施加集中力以及限和载。我们先来演示限和载的定义，首先我们把菜单切换到和载菜单，接下来选择净力和载， 我们可以看到线和窄的定义，其实和梁和窄的定义是一个含义，因此呢，我们选择梁和窄当中的功能进行定义。 我们先来试加均不合载，均不合载的试加，我们可以选择单元合载，也可以选择连续量合载啊，我们演示单量单元合载， 我们可以看到核载类型当中，我们可以选择军部核载以及军部弯距 t 型和载等等，那么我们选择均不和载。接下来呢，我们需要输入的是对应和载的方向，那么方向呢，可以按照整体坐标轴的方向来施加，也可以按照局部坐标轴的方向来施加。 如果按照局部坐标型，局部坐标系的方式来试加呢？这个时候需要我们把单元的坐标轴打开，确认一下局部坐标系的方向，那么我们程序默认是按照整体坐标系这方向进行试加。 接下来呢，需要输入对应的和载极度，和载极度可以在 w 的参数下进行输入。假如说我们输入负一百千牛美米，那么我们需要注意单位体系，然后选中要施加现和载的 单元，点击试用，这样呢，我们就可以施加啊，一个均步合载， 当然呢，嗯，有工程师还有疑问啊，就是我们左侧的这个 x 一 x 二表示什么含义，那么他描述的是我们在某个单元的加载区间或加载范围，那么如果说我们选择相对值， 那么这里面输入的将是单元释迦范围的比例，比如说我们 x 一输入零， x 二输入零点五， 那么我们在选择某个单元区域点击适用。好，这个时候大家可以看到，那么每个单元都施加一半的合载，那么它的含义就是我每个单元施加零点五倍的单元长度啊，那么这是他 相对值它的含义，接下来呢，我们演示一下绝对值，绝对值的含义呢是表示某个单元的加载的实际范围，比如说我们这里输入零点五，那么他将表示的是我在某个单元加载的区间是零到零点五米， 比如我们选中某个单元区间点击试用，那么这个时候我们可以看到，那么某个单元的施加范围就是从零到零点五米这样的一个含义，那么这是关于均不合载的一个定义， 我们互推一下，假如说我们接下来想要施加的和载并不是均步和载，而是一个三角形和载或梯形和载，那么如何来实现呢？我们先在两单元和载当中来进行 世家，大家可以看一下效果，我们选中梯形和载，然后接下来我们仍然按照相对值的方式来进行输入，那么假如说啊，我们 x 一输入零， x 二输入一，那么和载极度啊，对应的两个梯形和载的和载极度，我们分别输入负的五十和负的一百， 选中某一个加载区间，我们点击使用。好了，那么大家可以看到我们现在所施加的这个和载呢啊，确实是一个 t 型和载啊，但是呢它是针对于一个单元来施加的一个 t 型和载， 那么对于一个单元组或一个结构的区间来讲，那么他施加的核载呢，将不是连续的，而是锯齿状的，带有图片形式的，那么这种形式的核载呢，一般我们 同步过程当中呢，嗯是不希望所能达到这个效果，我们希望能够核载是连续的进行试驾，那么连续的线核载啊，如何来试驾呢？那么接下来我们将演示另外一个功能，叫做连续量单元火载。 好了，我们在连续两个单元喝彩当中呢，我们还是选择 t 型喝彩，那么同样我们输入一样的参数， 如负的五十和负的一百，然后选择对应的加载区间， 那么这个加载区间我们可以依次拾取两个节点，那么两个节点范围内的这个啊单元将会被施加连续的限号，在点击第一点，我们点击第二点， 好了，这个时候大家可以看到所生成的和仔呢，就是一个连续加载的一个梯形线和仔啊，这是我们想要达到的一个效果，这是关于线和仔的施加啊，当然线和仔呢还有其他很多的形式啊，还有曲线和仔，这个时候呢需要我们输入对应的 线和载的函数关系，那么这里面呢，我们不做进行演示。以上呢是关于线和载，那么接下来呢，我们演示一下关于集中力的试驾 cu 当中呢集中力的施加呢，有两种方案，一种是把集中力施加在几点上，另外一种方案呢是把集中力施加在单元上，那么我们首先来演示集中力在几点上的施加方法， 那么节点上施加集中力的方法呢？我们直接采用的是节点和载功能，我们点击节点和载， 那么接下来呢，需要输入对应节点和载的大小以及方向。假如说我们想要沿着模型的 z 方向竖直向下施加一百千牛，那我们需要在 f z 方向输入负的一百， 然后选中我们要施加节点的位置点击使用，这样呢就可以施加一个节点发展，那么节点发展呢？只能在节点上来施加对应的集中力。如果说我们想要在单元上施加一个 集中力的话，我们我们不能使用极点和载功能，这个时候呢，我们可以选择单元和载来进行试加，我们选择单元和载之后，将和载类型选择集中和载，那么接下来呢，所定义的参数和我们刚才所 线和载的参数含义是一样的，那么假如说我想在单元中间施加一个集中和载，那么我们的操作方法是呢，将 x 一输入零点五，代表我们将在两个单元之间的这个范围施加一个集中力，那么对应的 p 值呢？我们输入的是负的一百， 选中对应的单元点击适用。这个时候大家可以看到我们在两个单元啊，在单元之间就施加了一个集中力。以上呢就是关于 sale 当中定义线格载以及集中力集中力的方法。

大家好，我是北京麦达斯技术有限公司技术中心的张超，我们本期视频呢就给大家讲解一下在麦达斯 c o 中如何进行特征直分析。首先我们打开一个我们已经切好的模型啊， 那么第一点我们要明确，就是说特征值分析呢啊，他主要是用来计算我们结构一些固有的属性，所以说在计算之前呢，我们要做一些准备工作啊， 要考虑我们要这个结构所要参与腿型的这个质量都有哪些啊？那么首先呢啊，肯定自动这个啊，是我们要考虑的， 那么在这个结构的结构类型中呢啊，我们可以去勾选啊，当自从转化为怎样啊，那么另外呢，呃，除了 自动以外啊，很简单，还有一些这个永久的赫仔啊，比如说像二逼啊，那么对于这些赫仔呢，我们也需要去考虑啊，把它转化为质量，那么在宾利赫仔中啊，有一个赫仔转化为质量啊， 然后我们选择啊，我们希望去考虑的这个核载把它进行一个嗯，缓缓，那么在这个前面的准备工作做完之后呢啊，我们就可以正式的进入到我们特征制分析的这个操作中啊。那么最后为我们提供的这个特征制分析呢，一共有三种方法， 首先是这个特征直降量里边的啊，空间迭代，还有这个蓝投资方法啊，还有这个多重铝制项量法，那么这个方法各有千秋啊，空间迭代呢啊，他主要针对一些这个啊，结构曲线比较 大的一些结构啊，那么兰克斯呢，他主要是对于一些呃整形啊，数量比较小的啊，这种结构啊，那么他是看的比较好的，那么对于多重瑞思三样法呢啊，他只是帮你去根据结构一些固有的这些啊， 得到更加新的结果，他的效率是非常高的。那么对于成年结贷呢，首先我们要去输入我们要考虑的啊，这个转型数量有多少接啊， 那么嗯放之后呢啊，在旁边这个认知控制参数啊，就是控制你这个收敛的啊，一个问题啊，包括这个接待次数啊，空间大小 以及猪脸红茶啊，他都是用来这个调整你的鸡蛋的这个携带过程。那么这个拉锁丝这个方法呢啊，他和这个 蝴蝶带啊，类似的啊，同样让我们输入这个典型数量啊，典型数量，然后另外呢我们一定啊，我们要去考虑的这个看下电啊，也可以 都有这个位置特帮助你去挑选啊，帮助你去排除一些这个啊肌肉的啊，以及这个整形， 那么这个多重，这次看量法呢啊，他则是先要注意一些这个喝载项链啊，我们去指定对应的方向的啊，每个方向要换多少阶啊，去指定这个数量之后呢啊，那么他就会帮助你去进行一个计算， 那么这个呢，就是我们所使用的啊，常用的一些这个他的分析方法，那么在你只用车定义好之后呢，你就可以进行分析啊，那么我们这边就直接进入这个后处理， 那么在结果中的这个整形呢啊，就可以看我们这个分支分析的这个结果， 那么在这个表中呢啊，就输出了啊，整个我们需要这个分析结果，包括频率啊，都机啊，这个体型参与质量啊， 这个都是我们渴望在这个真诚意中要得到的结果。那么这样的话，我们就说我们的特征值分析啊，就是完成了。

嗯，大家好，我是北京麦达斯技术有限公司的技术支持张博宇，下面为大家介绍麦达斯 cable 这款软件，当中定义赫在听力后在公控的方法， 点击赫仔尽力赫仔尽力赫仔公矿，然后我们就可以尽力赫仔公矿的名称，比如 出一个自重，然后选择赫仔类型，赫仔公控的类型，这个赫仔公控的类型主要是用于程序自动生成赫仔组合，对计算结果是没有影响的。 比如选择横后展，点击添加，就添加了一个自重的后载功况，比如再添加一个二七 铺装，我们可以选择结构和非结构的附属，或者包括铺装和设备或者等等。 同样也可以我们对之前的后载进行编辑，比如这个自动后载，我们可以选择其他的后载公控来进行编辑。

大家好，我是北京麦达斯技术有限公司技术中心的张超，我们本期视频呢就给大家讲一下啊，连接在 c 物中如何进行这个使用。 首先呢我们打开一个啊，我们已经降好的模型啊，那么在这个边界中啊，有一个是连接的这个功能栏啊，这里边就是我们现在讲的内容。首先第一个呢是弹性连接啊， 那么弹性连接是什么意思呢？他就指的说是啊，帮助我们去设置一个洗脸之间的一个关系啊，我们可以去定义啊，这个单元的六个方向的刚度啊，六个方向的刚度啊， 那么一般后呢啊，还有一个刚性啊，那么刚性呢，就是指的是刚性连接啊，指的两个结点式啊，他存在五 很大的刚度啊，那么另外呢还有两种就是，嗯瘦拉和紧瘦压啊，那么代表的这这个刚度呢啊，他是只有这个瘦拉和瘦压的这个作用。那么另外呢还有一个多折线啊，多折线的话就需要我们在这个定义的时候呢， 提前去定义一个变形内力函数啊，告诉程序，我们的这个多折线啊，要以什么样的函数增加在这个链接上啊，然后加到两个节点上。 那么多折现后呢啊，还有一个马鞍啊，马鞍啊，那么这种是单独的一种啊，我们直接直接两个起点就可以了啊，其他时间都是自动的去进行计算。 那么另外呢还有就是最后的一个就是轨道交互作用，那么轨道交互作用和我们刚刚的这个多折线啊，有点类似啊，他也 是需要去定义啊，一个这个函数啊，有一个轨道交互作用函数啊，那么我们去定义这样的一个函数呢啊，添加他的这个限制位移啊，他的这个卸载加载，左载右载的这个这个力啊，都定义好这样的函数之后呢啊， 我们就可以去指定这个轨道的交互作用，那么注意几遍呢啊，他也是有这样的另的这个方向啊，选择好之后啊，就没有问题。那么这样 定义好这个连接之后呢，事实上我们还需要再进行一步，就是定义我们回到招呼类型的这个类型啊，他是属于这个卸载加载还是左载还是右载啊，那么我们需要去定义他的这个连接的类型，那么他进连接之后呢啊，还有一个刚性连接 啊，还有一个刚性连接，刚性连接呢，他和这个弹性中弹性连接中的这个刚性啊，有一点相似，他也是表示这种的刚性连接的啊，这么一种 约束关系啊，那么唯一不同的就是说这个刚线连接啊，他所指的是啊，针对于要定一个普及点， 然后再去定义几个这个同属节点，代表我们此时的啊，这些同属节点围绕的节点去拓行的啊，那么弹性连接里边的这个刚性呢，他就是不需要去考虑这个主同的啊， 两个起点中没有一个主同的关系啊。那么另外呢，就是这个一般连接啊，一般连接呢，他主要是使用于这个动力分析中的啊，这个非常 变形编辑，那么如果你把这个一八年级中啊，使用在这个分离中啊，或者使用在这个电信分析中啊，那么他会按照这个新特征值进行计算啊， 那么首先呢啊，这个六种也是为我们提供了很多种类型的，这个一半连接特性时啊，分为这个单元一啊，内力，还有单元二，全是单元一，单元一分为三种，弹簧，足泥剂，还有这么弹簧和足泥系这么一种联合的啊，一种类型， 那么用弹簧呢啊，可以去定义这个可以弹性角色进去啊，这是我们的这个镀金角啊，那么在这个定义好之后呢啊，实际上还有这个自动和使用质量啊，那么自动呢，就是指的是说我们这个装置的他的 质量啊，然后把你这个质量变成这个接电质量啊，也是假的，那么这个只用质量呢，他指的只是一种附加质量，就是附加质量， 那么除了弹簧以外呢啊，还有这个新型阻尼器啊，新型阻尼器的话就是说我们去输入我们的这个钢度啊，输入我们的这个阻力啊， 那么此时他就会表达这样的一种效果，那么另外呢，还有这个弹簧和这个线索一系啊，他就只能说既可以输入刚度啊，也可以输入我们的阻尼，这是单元一啊，那么还有内力啊，还有内力， 那么内力是什么意思呢啊？一共分为七种啊，一共分为七种，这个七种的这个装置类型啊，所他的一个区别呢啊，就是说他们的这个非线性特性值啊，这个阶段呢， 方式不一样的啊，是不一样的，那么这个统计算呢，就是说根据我们这个 不同装置不同制作的这个规范啊，以及厂家的这个生产的标准啊，那么可能说他的大方式都会有一些区别啊，都会有一些区别，但是我们这个非物种还是给了一些这种的模型，像猫斯威哦，还有这个科威啊，以及这个阻尼根的这个模型啊， 我们可以自由的及选择，然后添入我们这个装置他的这个推进值啊， 那么唯一需要区别的是说啊，有这个电器和钩啊，那么他两种这个是以一种这个相对位移去判别的啊，如果说你烤鱼这个相对位移的话啊，就说我们是电器啊，那么他就会烤 率你想输入的杠度啊，那么如果说是勾的话啊，那么同样，如果说你大于这个你的相对位移啊，那么他就会考虑到那种杠度，那么其他的呢啊，那就是考虑的是一种方式啊，制作的一种摩擦啊， 通过我们的这个有效刚度有效阻尼啊，说表现他的这个线性特征啊，那么动力分析中呢，就是展现他的这个非线性特征啊， 那么这个是我们的一八年级特型女人啊的内力啊。那么还有一个就是单元二啊，那么单元二呢啊，相对啊， 是对于一种间隔症装置的啊，目前是一共有这个五种啊，那么对于这个单元二呢啊，首先是目前支持我们去进行这个啊，用户自己的定义啊，包括这个 三年红木形啊，还有这个科温以及嘛特样啊，目前只有这个三年红木形，他是针织这个树函数的类型啊，会看到他这个头像发生一些变化，那么另外呢， 他的两种类型的啊，他们支持这个线弹性类型和这个弹性双线型类型啊，那么我们可以分别去定义啊，就是他的这个六个自由度啊，六个自由度中的这个阻尼系特性啊，包括这个珠子的这个技术啊， 啊，减少阻力力啊，第二阻力技术啊，还有这个射减因子啊，以及我们的这个弹簧的这个舒适高度啊，这都是 啊。那么另外假如我们拥有一些这个数据，那么也无名指是这个导入啊，导入我们这个设备啊，就公司对应的这个产品把它投进来，你在处理好之后呢啊，就可以直接 进行这个赋予到这个啊，赋予到我们的这个结构上啊，赋予到我们结构上，那么他这边的这个阻尼呢，就会自动的按照你刚刚所出入的这个特定计算啊， 那么这个呢，就是我们要说的啊，这个单元二的钱装置，那么至于其他的呢啊，也是完全一致的啊，唯一区别的呢，就是他的这个装置特性的制造方法啊，是不一样的啊，是不一样的， 那么这边也是有啊，这个充分的，这个备注的这个信息记啊，跟我们进行参考，那么我们说啊，这个内容就是我们要讲的啊，连接啊，抢抢的连接。

大家好，我是北京麦达斯技术有限公司的桥梁技术支持张博宇，下面为大家介绍麦达斯 c 我这款软件当中支撑的定义方式。我们首先打开一个模型，然后选择边界，点击一般支撑， 这里可以选择相应的边界组，用于定义施工阶段中的边界的激活与动画，我们这里就选择默认就行了。 下面的几个勾选就可以分别来约束节点的 xyz 的方向的平动自由度，也就是 dxdydz， 就是指的是 xyz 的平动自由度。 r y r r x r y r z 指的是绕着 x 轴、 y 轴和 z 的转动自由度。最后一个 rw 是呃七自由度量单元当中约束翘曲变形的自由度。当然在六自由度量单元当中，这个选项是没有意义的，我们可以不够也可以勾选。 选择好我们所需要约束的自由度之后，比如我这里是只约束他的平动自由度，然后点击选择节点，我们可以选择我们所需要约束的节点，我这里就选择这四个节点，点击试用， 可以看到这四个带节点的 x、 y、 z 的平动自由度就已经被约束了，就他们不能沿着 x 轴、 y 者和 z 轴进行平动，但是可以绕着他们可以发生转动。当然这个呃 边界条件的这个符号就是一个正的六边形，从十二点方向开始往顺时针数，第一个就是指的是 dx， 第二个就是 dy， 第三个就是 dz， 我们可以看到这三个都是约束的，所以它是绿色的，那后面的再往后就是 r x， r y， r， z 这三个 是黑色的，就是表示他们没有被约束，比如我们这里再试一下把 r x 和 r z 给约束，可以看到这里就是第四个跟第六个。呃，三角形是绿色的，其他都是黑色的，说明第四个跟第六个自由度也是 r x、 r z 是被约束的， 但是这里要注意，我们所约束的 x 不管是平动还是转动的自由度，都是相对于节点的局部坐标者。而 我们可以看到这里有个提示是局部方向，也就是相对于局，约束的是节点局部坐标轴的转动或者平动。我们可以点击显示 内容，把节选到节点，然后这里有个节点局部坐标轴，把它显示出来，可以看到节点的局部坐标轴，但是我们这里看显示出来什么都没有，说明我们没有定义结局的局部坐标轴。没有定义节点局部坐标轴的话，那他的局部坐标的方向是是跟总体坐标轴是一致的。 如果说我们在一些弯桥或者说斜桥当中，呃，节点我们约束的，比如众筹项的位移，并不是这个整体坐标系的 x 方向是另外一个方向，那我们就需要通过节点局部坐标轴这里。然后我们比如选择一个节点，我们可以旋转，比如绕，把这个节点 坐标轴绕着 z 轴旋转，嗯，旋转四十度，点击试用，你可以看到这个坐标轴他就有一个旋转，现在 x 轴就不是沿着桥梁的纵向了，而是有一个四十度的夹角，这个时候我们如果说再约束 这个节点的 x 方向的位移的话，那他约束的就是节点局部都不得方向的这个位移，而不是纵桥项的位移，那除了一般支撑以外， 常用的还有一个节点弹性之城，我们可以选择节点弹性之城，他跟一般之城的不同之处就在于我们可以输入每一个座位轴方向的约束的刚度，也就是相当于是一个弹簧，每一个方约束的刚度 我们可以输入，当然也可以选择固定，这里也可以勾选是不是固定，固定的话就跟一般制成是相同的，我们可以输入一个钢度，比如我们 x 方向输入一个一千千六每米的钢度，点击试用 这个弹簧支撑，他就是这样一个黄色的这样一个标记，就说明他相当于是装在这里有设置的一个纵向的钢度为一千千牛美米的弹簧，可以用弹簧来模拟边界。当然这种节点弹性的时候，我们除了普通的线性，还有只受压只受拉的制作， 包括一些多折线的，我们可以输入它的变形内力函数，变形和内力的一些非线性的关系来进行定义。

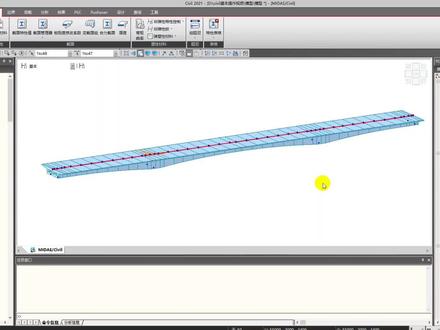

大家好，我是北京麦达斯技术有限公司的桥梁技术支持张博宇，下面为大家介绍麦达斯 c 我这款软件当中定义施工阶段的方式。 在定义施工阶段之前，我们首先需要定义结构组，边界组以及后载组。嗯，在塑形菜单当中选择组这个菜单大家可以看到有结构组，边界组，后载组，当然我这里是已经定义好了一些组了。如果说我们要建立结构组，只需要点击右键 新建，然后输入结构组的名称，之后选择我们结构组 所需要包含的节点和单元，比如我这里选择全部的节点和单元，然后把这个结构主 拖动到模型窗口当中，这样这个所有的节点和单元都包括在这个结构组当中。但建立边界组之后，我们在建立边界的时候，在建立边界条件的时候就可以选择相应的边界组， 当然也可以直接在呃已经建立好的边界当中点击特性进行修改， 或者在表格当中进行修改都是可以的。那贺载主也是同样的道理，我们只需要在贺载的表格当中任意贺载的表格当中 进行修改，或者说在建立喝载的时候，可以在喝载的表格当中最后有一 有一项赫仔组可以进行修改，或者说在建立赫仔的时候就进行定赫仔组的定义。定义好结构组，边界组以及赫仔组之后，我们就可以点击赫仔施工阶段定义施工阶段， 然后点击添加，就可以添加一个新的施工阶段。首先可以输入施工阶段的名称 持续时间，但这个持续时间主要是影响到收缩徐变的计算，然后就选择当前施工阶段当中需要 激活或者钝化的但愿住，但在激活的时候一定要注意这个财灵的选择， 这个也是关系到材料的，说说材料的随便的计算边界当中也是可以选择这个施工阶段当中所需要激活或者钝化的边界组，以及 激活和动画的赫宅组。那当然添加好之后，我这个模型已经添加好了，我可以给大家展示一下，这是嗯定义好的施工阶段。第一个施工阶段，零号快的施工，这是一个悬壁施工的 模型，一号快的施工，然后张拉相应的钢数，张拉分数，然后一号快的施工，张拉钢数，一直到后面二号快 的防拉风速与三号款好，这就是定义施工阶段的方式。

今天给大家带来的是 madescep 二零一九的安装教程，那么接下来我们开始进入安装步骤。首先 打开我们下载好的软件安装包，然后鼠标右击压缩包，选择解压到 madas sir 二零一九解压完成后，打开解压的文件夹，鼠标右击 setup， 选择以管理员身份运行，点击确定，点击 next。 点击确定，点击 yis， 输入任意 user name， company name 后点击 next。 接下来点击更改，选择解压的路径，安装路径根据个人选择，建议不要安装到 c 盘。设置好解压路径后，点击 next 点击 next 点击 next 软件安装中，请耐心等待，点击 next 点击 vich， 点击 next 取消勾选 restart windows 点击 打开解压后的文件夹，鼠标右击筷子，选择解压到筷子，打开解压后的该捆键夹。全选文件后，鼠标右击，选择复制以及桌面麦德斯 ceo 壳标，选择打开文件所在的位置，在空白处，鼠标右击，选择粘贴， 点击替换目标中的文件，鼠标右击粘贴后的 pract 文件，选择发送到桌面快捷方式，随后点击桌面目标，启动该软件，显示该页面极为安装成功。

大家好，我是北京麦达斯技术有限公司技术中心的张超，本次视频主要为大家带来麦达斯 c o 中设计用数字的界面啊，如何进行设置？ 首先我们打开我们的 c o 在 c o 的这个添加洁面的位置呢啊，我们可以看到在设计洁面中啊，有一个类型是设计用数字洁面， 对于这个洁面的意思呢，就是说我们用户可以根据自己的需要去手动的输入我们洁面特性，包括洁面的面积，洁面的惯性具啊等等，都是可以自动去输入的。假如说啊这些数字我们 啊没有的话，那么我们也可以采用这个 c 位上提供的几种方式啊，包括数据库和这个 spc 导入啊，以及是个定义最高的方式。 数据库中提供了一些这个呃大概的一些结构形状啊，一些洁面形状，我们可以根据自己的需要进行选取，那么假如说这样的这些数据库的洁面类型不符合要求呢，我们也可以根据这个定义坐标啊，去定义我们这个洁面的形状啊， 那么还有一种方法就是这个 spc 导入啊， spc 导入，那么这个方法你要用到我们这个 c 位中的一个功能，就是这个洁面计算器，我们在工具中打开洁面特型计算机。 那么在定义好这些单位之后呢，首先我们要导入我们洁面的这个 cd 图纸， 再将这个 我们的相框倒进来，之后呢，我们要对他进行一个属性的赋予啊，进行进行一个相约划分啊，我们把相框进行一个勾选，然后点击配，那么此时我们的洁面就生存了，那么现在呢，我们要把它导入导入出来啊， 选择我们的这个麦达斯 section fire， 然后定义我们的这个文件的名称， 那我们这个前面的 spis 零件就非常好了，那么这个时候呢，我们再回到我们的 c 罗的这个前面中再进行定义， 什么我们选择这个从 stc 导入，然后我们选择我们刚刚所生产的这个 sdc 文件，点击确认，我们可以看到我们刚刚所绘制的这个洁面呢，就会导入到设计用数字洁面中，并且自动的生存了这些我们所需要的这些参数。 那么再往左看啊，这个设计发售呢，就是根据我们这个师徒中的同事一样啊，有时候对应的这些参数，那么下面的这些参数呢，就是帮助我们进行这个呃 验算位置的一个确定，我们可以大致的输入一下啊，那么在后续的这个 c 定验算，就是根据我们这些位置的指定去确定我们的验算的位点在哪里， 我们也可以去选用推送啊，选用推送的方式进行确定。那么另外呢，就是这个修改拼音啊，我们可以 修改这个洁面的平行，这些跟其他洁面的设置类型都是一样的啊，那么现在呢，我们就说我们的整个设计用数字洁面啊，都定义好了。

大家好，我是北京麦达斯技术有限公司的技术支持，我叫张博宇。嗯，下面由我为大家介绍一下麦达斯 c 我这款软件的基本界面 啊。首先这是打开第一次打开 savor 的一个界面，如果说您是第一次使用 savor， 那需要先点击注册会员， 然后再弹出的这个页面当中进注册一个账号，然后再点击帮助左边的这个图标， 在这里输入你刚才注册的账号密码以及密要号，点击确定，现在就可以使用这款软件了。我们在右上左上角的这个 logo 可以新建项目，或者说打开之前的一些模型，那我这里先打开一个 建好的模型，来为大家讲解一下这款软件的基本界面。首先中间这一块就是我们的模型窗口，这用来显示我们的整个模型，我们只要在这个模型里面，通过鼠标的中间可以对模型进行拖拽， 按住 ctrl 再按住中间就可以进行旋转。那在模型窗口的右上角这里有一个快速切换视图的按钮，比如我们可以看到立面平面以及 左右的侧面，还有包括几个轴侧的，轴侧的视角都可以在这里快速的进行切换。那在整个界面的最上面就是我们的主菜单，那包括了对结构的进行一些建模啊等等的 操作，都是通过这个主菜单当中的一些功能来完成的。那在主菜单下面的这一排 我们称为工具快捷工具栏，那这里面的一些按键主要就是主菜单当中常用的一些按键，我们把它做到这个工具栏里面来，方便我们使用。那在整个模型窗口的最左边和最右边有一个塑，有两个塑形菜单，这两个塑形菜单的内容实际上是一样的， 那他有四个表格，就是首先是表格工作组计算书，那这两个工具呢？菜单是一样的， 在模型窗口的下方，这是一个信息窗口，那主要是用来对我们建模当中的一些信息的提示，比如说你们某些参数填错了等等，他这里都会有提示，所以大家在建模的时候可以来多多关， 关注一下这里。然后在整个界面的右下角可以切换长度跟力的单位系统，比如我现在的单位系统是牛和毫米，那我可以把它切换成牵牛，也可以切换成米，那相应的等等，这个模型当中相应的参数也会相 跟个改变。那大家在使用过程中，如果说，比如说不小心把这些菜单给关掉了，窗口关掉了，只要在这个灰色的地方点击右键就可以再把它打开。

大家好，我是北京麦达斯技术有限公司技术中心的张超，本期视频呢，就给大家讲解一下麦达斯 ceo 中自重他的施加啊，还有他的这个计算原理。首先我们打开一个我们已经建好的模型啊， 那么在这个赫仔中啊，有一个经历赫仔，我们可以点击啊，这边有一个自重啊，这就是我们施加自重的按钮， 那么施加自重的这个操作其实比较简单啊，说可以根据呃我们结构的这个一些材料一些特性啊，去施加到这个 xyz 呃整体坐标系的三个方向上，一般来说我们会施加到这个内方向， 那么点击添加呢，他就会自动的考虑啊，我们整个结构的自重，但是对于这 自动的其实会有一些嗯，思想原理上的一些差异啊，如果说我们是这种感性模型啊，那么我们说我们整个结构的质量，就是按照这个 呃单元长度啊，鞋面的这个形状，还有鞋面的材料，通过自己腿的一个沉积啊，来去考虑你的腿量。如果你的这个模型是呃板单元啊，是板单元，是板单元跳单元， 那么对于这样的一种类型呢啊，他就是会依然按照你的这个面积啊，还有你的材料啊，去进行一个质量的处理，然后把它分别加载到你的这个各个节点上， 然后通过你的这个节点啊，进行这个喝载的一个分配啊，根据你的面积进行分配。那么 那么实体模型呢啊，也同样是这样的一个类似的思路啊，他就是也是通过一个体积啊，还有你的材料啊，那么进行这样的一个处理，把整个结构的这个质量均匀的加在啊这个实体单元的各个节点上啊， 然后如果这个机会比较复杂啊，那么也会进行这个体积的这个分配啊，分别加在这个节点上， 那么其中有一些需要注意的一些小细节呢啊，就是说啊，如果我们想要进行这个动力分析的时候啊，那么我们需要在这个结构类型中啊，把这个呃转化为成交啊， 转化为这个呃 xy 内方向啊，也可以转化为这个子孙的某一个方向啊，否则的话我们的动力计算是不会考 于此种的。那么除此之外呢啊，还有一种就是说我们的赫仔种啊，在这个分析中 有一个时空阶段啊，他这个时空阶段分析中，如果说我们这个在两人节面特性变化中勾选了这个随钢速变化啊，随钢速变化，那么我们时空这个时空阶段中，他就不会考虑啊，你钢速的这个质量啊，不会考虑你钢数的质量， 那么如果说我想要去考虑高速的质量怎么办呢？你要去啊，选择这个调量啊，这个对高速变化的话，他只会考虑对洁面高度的一个贡献啊，不会考虑质量的这个影响。 那么烫的话，我们说我们的虫啊，应该就是非常的稀奇了啊。

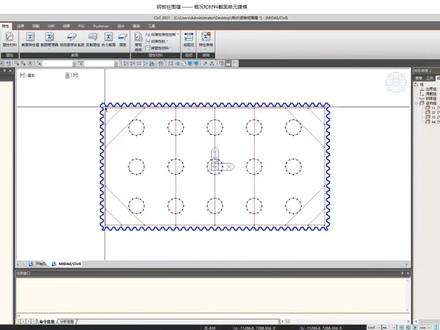

大家好，咱们今天讲解一下施工大连结构里面的啊，钢板中维燕专体啊，那咱们这里面采用的是用板单元模拟的钢板中维燕专体。 首先呢咱们介绍一下咱们今主要讲的一个啊内容，首先是高本庄伟业的一个啊，基本的一个概况啊，包括基本的一个操作 啊。其次呢咱们讲一下呃这个约束啊，包括核载啊，是如何添加的。那最后呢，咱们讲解的是 施工阶段以及结果查看啊，以及说咱们后面建模当中总结出来啊，需要注意的一些内容。那首先呢咱们 先讲解一下高美妆伟艳里面的呃概况啊，以及基本的一个操作 啊，首先咱们介绍一下根本赵本燕的一个情况啊，这也是咱们在现场用的啊，相对来说最多的一种啊结构形式， 但是说这种伟艳呢，也现在很多也和咱们呃钢管装啊，伟艳呢也比较类似的一种魔力 啊，那其实钢管融维燕呢啊，钢管其实也是一些薄壁的板，如果做成板单元模拟来说啊，他也是相对来说更合适一些 啊，和钢板装一样啊，钢板装也是一个单独的一个洁面形式啊，那如果说做成板单元会模拟的比 两单元会更合理一些啊，会更精准一些啊，这也是咱们这个呃相应的一个洁面形式啊，大家可以看到啊，有这种 u 字形的，大家也有 j 字形的， 当然也有一些其他形式啊，大家在做的时候呢，也可以去参考啊，这个对于画图的咱们去进行一些简化，但咱们做的结构呢，主要是以一个实际项目，然后去进行一些修改给大家去做的。 那对于啊这里面的基坑呢，是二十六乘以十四米啊，深十米，咱们整个的钢管啊，钢呃钢板桩呢是十二米，设置两段支撑啊，分别 在呃这个上面的五米和七米的位置上啊，去装顶。然后呢咱们的埋身的相对是比较浅， 底部呢是相对于呃这个比较好的土层啊，沙土啊，卵石层和泥岩啊，那这个工程啊，主要也是因为 底部是啊泥盐的关系啊，所以啊打不下去啊，所以呢埋身相对来说比较浅啊， 那在 co 当中的建模呢，大家也可以啊，再回顾一下啊，首先呢是前顺利，也是建立咱们材料洁面啊，板后以及单元节点啊 几何模型，然后设置好边界啊，边界包括支撑和连接 以及核载啊，咱们这里面啊主要就是一个面核载啊，然后进行分析啊，分析呢，咱们啊在之前呢会设置一些事故阶段的一个定义， 进行一个净利分析，然后最后看啊各个部分，在各个阶段啊周的一个结果进行一个验算啊，这是整个的一个最后的一个流程，那对于介绍书来说呢，也是一样啊， 和 co 的一个计算流程也是相辅相成的，那对于计算书里面的材料洁面这种构建特性啊，就可以直接在 co 里面去截图采用啊，那对于结构简图来说，咱们对于建立的模 形式就是几何模型编辑和核载的整个的部分啊，就是咱们的一个呃这个简化的一个呃图形， 那对于计算过程来说呢，咱们是不需要 see what 的一个结果，因为它是一个有效的计算啊，最后呢进行啊，结构的查看啊，不同时候阶段啊，不同构建啊，在不同结果当中的一个查看啊， 那接下来咱们就可以进行一个模型的建立，在模型建立之前呢，咱们先说一下咱们导入的这个底部辅助线，因为对于 cd 啊这种啊， d x f 类型，这个啊文件啊，咱们如何去绘制，需要注意一些啊， 点啊给大家稍微说一下。那首先咱们为什么要建立这个底部分线呢？因为咱们这个整体的结构呢，这种是一个等抛面的结构，所以呢咱们是可以把 钢板装是可以用扩展的方式啊，直接建出来，包括围领啊，以及其他的构建的，也是可以用复制的方式， 所以咱们把底部的这个辅助线呢是可以换一下的，那对于底部辅助线大家也可以看一下，咱们相应啊有一些点的大家注意一下，那整个这个模型呢，咱们分了几个部分？首先是啊，分了四个图层啊，有不同构件用的不同的图层，我给你们用一一 对吧，然后呢这个里面这个是三对吧，然后蓝色的是 二，红色的这是四啊，那咱们建了四个图层，也是不同四个位置啊，建不同的图层。然后就是咱们画图的时候，这个尺寸一般咱们用的是毫米啊，你导入到 c o 里面用的也是毫米 啊，导入 cvd 大家一定要注意要把单位改了。然后呢咱们的圆形啊，一般呢咱们做成的都是折线的形式，大家也可以看到啊，都是折线的形式，然后呢上面相应的一些结构呢，也是以这个啊 自行去画多段线的啊，因为每一个单元是一个呃线啊，所以在做的时候呢，大家啊自己啊一定要按着一个方向去做啊，这个大家注意，就是不要 说咱们在建模的时候，你要做一个单元啊，一个这个循环的个体，对吧？啊，然后进行一个复制，所以在做的时候呢，一定要把这些单元呢 要按一个顺序去连啊，这个大家注意啊，一定要按一个顺序去重新连一下，然后再复制啊，因为咱们建模的这个画的这个线的顺序是可导入到 c 窝里这个顺序啊，他这个单元坐标系是有一定要求的， 因为不是要求啊，就是说有一个技巧，就是说呃，如果说你不按着一个方向连，生成的单元坐标系就不统一啊，后面加和载呀，或者对进行一些操作的时候就比较麻烦啊，这个大家注意，然后最后呢咱们保存成 d x f 类型的一个文件 啊，进行一个呃，这个保存，那导到 c o 里面呢，咱们用到的是 d x f 类型的文件， 然后咱们回到啊软件当中，咱们就可以去进行一个导入，首先呢打开啊这个一个项目，然后呢进行一个导入，导入里面呢有相应的这个 d x f 类型文件，然后呢你可以找到这个类型的文件 啊，你要导入的呢，你移到右边那层，然后下面有相应的简简单元都要，对吧，然后呢下面有相应的放大，大家注意这个单位一定要改啊，改成毫米的，然后这里面暂时是没有材料洁面，咱们可以先不建立啊，一会来建立也可以，然后这里面有放大 小啊，咱们这里就是一比一的插入点，那咱们就按照原点去插入啊，那咱们在画图的时候也注意啊，你可以把它正中间这个点呢移到原点的位置， 然后这里面就是一个 x y 面啊，你要在 c o 里面啊，是在这个面上的，那咱们就可以直接在这个图直接画就可以了，那如果你想把它立起来的话 啊，那你可以旋转九十度，对吧？啊？那咱们这里是不需要立起来的，那比方说咱们做一个支架结构啊，你要是手动画一个图，然后导到 cod 里，你可能就要立起来，对吧？ 以这组标为数值线下的，所以这时候呢大家要注意一个这个，呃旋转啊，那咱们这里不用旋转，然后这里面还有相应的交叉风格，也是 所有相交的线的，还会自动打断，也是默认高手的。然后呢咱们一般的点试用查看一下模型是否有问题啊，如果没有问题的话，咱们可以点击关闭， 那咱们就可以在组里面可以看到四个结构组啊，但是说这四个结构组是这个辅助线了，最后这个辅助线咱们是不需要的啊，所以咱们整个做的时候呢，咱们先啊把这个啊辅助线检查一下啊，是否有问题， 然后在建模当中呢，注意一些点啊，咱们一般在啊钢板桩来说啊，咱们一般在这个角落的位置，一般咱们也会有一些呃独特的一些构件给他锁在一起，对吧？啊？他还是尽量要连在 一起的，所以咱们是会把所有的这个连接的这个位置啊，都连上一个封闭的，如果不连的话，咱们最外侧可能在计算完了以后，这个位置上的变形会很大啊，但是说你这个位置是真的变形大，或者是有什么问题，倒也无所谓，对吧？对咱们结构来说影响不是太大 啊，但是一般的咱们就围成一个这种这个封闭的结构啊， 要整体做一个检查啊，是否交叉分割呀，或者其他的。然后呢进行一个材料和洁面的一个啊定义啊，那首先呢材料呢，咱们有两种，一种是混凝土，一种是钢材。呃， 模型里面呢，可以定义一下材料和洁面啊，添加混凝土呢，咱们比如说定义一个 c 二零的一个混凝土和 c 二五的混凝土啊，这个刀 这个根据实际的加就可以了。然后呢刚才呢，咱们也可以选择相应的啊规范，比如选择一期的规范里面二三五杠，对吧？也可以选择相应的刚才就可以了。 那洁面形式呢，咱们这里面也不多啊，一个是 v 领啊，一个是支撑， 那对于美景来说呢，咱们用的呢双拼工资刚一般用的就是香型洁面啊去定义， 那相信洁面的，咱们可以定义相应的这个，呃，洁面的，比如说这是双拼四十五，四百五十 高的，那咱们就输入相应的一个尺寸， 二二四四五，二二四五，哎，当然你也可以先查一下，对吧？里面的这个工资高啊，比如说四五的工资高 啊，你可以查一下它的一个尺寸，然后去定义。那比方说咱们就按照这个吧， 咱们在做的时候，大家一定要按照实际的尺寸啊，我只是教大家在如何去呃定义，如果用内部的这个已有的这个尺寸就这么加，但是下面也有相应的其他的 ir 四五，上面是 ir 四五 a， 对吧？他的尺寸 ab 可能有稍微有点不同啊，所以大家在做的时候呢，要根据实际的一个尺寸来做，那咱们就还有这个，对吧？还有这个 有是四百五高，然后宽呢，就是两个就是三百，完了中间两个这个副板的一个间距就是一百五啊，然后，呃， tw 就中间这个是十一点五， 上下一元版的是十四十八。呃， 那咱们可以定义一下这个香型界面，可以点击用户啊，那高四百五，宽是三百，然后这个是一百五啊，那 tw 呢？是看十一点五是吧？然后这个是十八， 就定义好了，对吧？定义好以后，他会默认的赋予给所有的单元，因为之前咱们没有定义过材料啊，那咱们再定义一个钢管， 那比如说是五二九啊，厚度是八的钢管啊，那你就可以定义啊，五二九，厚度八毫米， 再定好，然后呢再定一个板厚，也就是钢板桩的一个厚度，那钢板桩呢？咱们这个厚度呢啊，拉伸三行四行他们还是有点区别，那咱们这里边可以给，比如说十五点五啊，四行是十五点五啊，这个 三行可能是十三的，对吧？他不同的一个厚度呢，会有一些这个钢度，肯定会有一些啊，不一样的地方啊，所以肯定越厚越好。咱这里啊定一个啊，十五点五的一个厚度， 这样的话呢整体的一个这个结构呢就定义好了，定义好了以后呢大家注意一点， 所有默认的都是第一个材料和界面，所以咱们是需要一起改动的啊，比方说咱们绝大部分这个要复制单元的话，都是钢材，咱们是可以用拖拽啊，把它改成钢材 啊，这个大家注意啊，然后呢这个所有的 v 领支撑也是不一样的，对吧？那对于 围领支撑这一块，咱们要改成相应的洁面啊，那咱们现在这里所有的都是二 sv， 那对于钢管啊，咱们可以双击下所有的钢管啊，就是三三钢管，给他改成钢管来解决 啊，来至少这一块是对的。然后呢进行一个啊接下来的操作， 那今天的操作呢，咱们呃注意几点啊？一个是呢咱们建立几何模型啊，其实就是几个部分，一个是 围焰啊，也就是底部外部这个线条进行一个向上的扩展，变成一个板单元，然后呢支撑和围两是复制 两层啊，设置两段支撑，然后混凝土呢，咱们是先进行一个网格划分，然后进行一个实体的一个扩展。那在这个过程中大家一定要注意啊，要定义相应的组 啊，要定一结构组，边界组，还有合载组啊，这个大家注意啊，那添加边界和合载的时候，咱们添加这个两个组啊，那对于结构来说，咱们要定一相应的结构组，那结构组首先就四个对吧？一个是钢板桩，一个是支撑，一个是 这个两个支撑，对吧？一个是这个封顶混凝土。那咱们定义一下啊，咱们先可以把这几个咱们要新建的这四个组呢，咱们要先定义一下 ah， 这个定义呢就大家自己自己知道啊，相应的一个啊就可以了啊，支撑上 支撑下，然后是封底混凝土， 这样话呢，咱们先定义好组啊，这个定义好组跟单元现在还没有关系，咱们还没定义相应单元。首先呢，咱们先定义一下根本状 激活啊，咱们先把这个辅助线呢，先激活啊，咱们采用扩展单元的方式，那扩展单元咱们用的是线到面的形式啊，那 这里面有一个这个线条原目标也就是原来这个线还要不要，如果不要的你可以点删除，他默认是删除的，那咱们这里是要的，因为后面咱们还要啊，做其他的啊，所以呢咱们要把它勾掉，那咱们用的是什么呢？钢材 啊，厚度是这个厚度，后板呢是考虑剪切变形也是刚刚性的板啊，那选择单元类型就是板单元啊，不要选平面单元啊，平面盈利应变单元，他只是考虑这个啊，平面的一个啊作用的啊， 然后下面呢有相应的扩展啊，咱们一般呢，咱们这里就用到任意间距向这方向向上扩展啊，咱们扩展尺寸呢，大家也可以看一下，扩展尺寸是 十二米啊，咱们是按照网格用二十毫米啊，二十厘米啊，二百毫米去扩展的，这个大家一定要注意啊，这些尺寸啊，这个虽然说我给大家已经做好了，大家自己在做的时候啊，做实际项目的时候，一定要把这个分割尺寸 要提前啊，模拟好什么意思呢？就是在咱们建模的过程中，咱们经常会有一些共用节点或者连接的地方， 对应的地方一定要有节点，或者是标高一定要一致啊，才能作用上，对吧？所以呢，咱们在这个定义这个板凳眼的时候一定要注意啊，要尽量的去分割这个花瓣。另外呢还要有一点，就是咱们 在扩展啊，或者做实际项目的时候，要尽量使得那个板呢啊，不要太细长 啊，就是尽量是这种一比一的关系，这样话网格的质量好啊，得到结果相对来说是准确的啊，单说啊，不可避免啊，咱们这个尺寸上 会有一些偏差，这也没有关系啊，要保证一定量的，对吧？不要呃，差距特别大，对吧？啊，所以这里面我就给大家分了一个比较细的一个啊，但是呢他会建模相对来说会比较慢，那如果说大家 觉得这个建模这个生成啊比较慢的，大家是可以进行一些修改这个尺寸，按说 要对自己这个修改尺寸要有一定的一个认识啊，比方说你修改到五百，对吧？啊，那你要保证我这个支撑为零，也是一个五百的倍数，他才能去进行一个连接，对吧？包括我这个 实体单元，我是要跟版友合的，对吧？要传递的，所以呢他也要进行一个这个五百的划分才行啊，所以对应那些尺寸大家一定要注意啊， 当然跟画 cad 图这个版的一个长度啊，也是要考虑的啊，所以这是啊，大家要注意的一个点， 当然这个划分的这个尺寸也跟边界有关啊，后边会讲到边界的时候要说到啊，因为咱们要加土弹簧，每一层 他们都要加，所以你分割的越细，咱们每一个点的刚度就相对要小一些啊，计算的精度 还有计算的这个模拟的方法呢，会有一些变化，对吧？所以这个大家要有一定的啊了解，所以整体讲完以后，大家是可以了解到这个尺寸跟是没有关系的，所以在定义这个尺寸的时候要注意一些这些点就可以了。 那我这里呢，还是按照你给的这个二百的尺寸啊， 六十 at 二百毫米啊，这方向，那全部所有的点选中，点击使用， 因为呢分割的比较呃多啊，所以 相对来说就会啊，比较慢啊， 那生成了以后呢，大家要注意啊，因为这个节点呢，有的时候会刷新啊，所以就比较慢，我把这个节点呢给关掉 啊，现在关掉，这样的话看起来会相对来说啊，不会怎么繁琐，对吧？这样的话，整体做完了以后呢，咱们要定义相应的 组，这个大家不要忘，那第一组呢，其实底部是有这个线的，原来那个线还在，那咱们要做的时候不是不需要那个线的，所以呢这些组呢，咱们只需要把这个版单元选中就可以了 啊，我双击版的也也是所有的版，对吧？然后呢我定义给这个组，那定义组怎么定义呢？我拖拽的方式就可以了啊，把这个拖拖到这个里面就定义了，大家可以看到这里面的 数据排单有多少个啊，节点不进来是没关系的啊，除非是咱们特定啊，某一个组要特定是一个节点的组啊，咱们再定义， 那对于咱们施工过程来说啊，每一个就是构件就可以了啊，这样的话，咱们钢板桩的板单元就做好了， 那咱们下面呢做一下这个支撑的一个复制，那支撑呢，现在来说也比较简单啊，也比较简单，那对于这个支撑啊，咱们只需要复制就可以了，那咱们选中支撑，也就是二十三这两个啊，激活一下 右键进行一个激活，然后呢把这两层这个复制两层就可以了，用复制单元的形式。那在复制之前大家要看一下啊，实际来说呢，咱们现在做的呢稍微有一点点差别，什么意思呢？ 有个差别啊，就是说有一些不对的地方，大家可以看这个围领，围领实际来说应该是躺过来的， 对吧？他不应该是立起来的，因为他是侧向收尾啊，所以呢咱们需要把这些单元呢进行一个旋转啊，那对于单元旋转怎么旋转呢？那这里面旋转和这个旋转不是一个概念啊，这里面旋转是复制啊，绕的某一个点进行一个复制， 这个单元自身的一个旋转，咱们一般用这个修改参数里面有一个单元坐标轴的一个修改啊，一般给他转九十度就可以了啊，那咱们可以选中所有的 二 i 四五 a 的这些单元，对吧？把它转九十度啊，这就是咱们想要的一个样子啊，然后咱们调整一下颜色啊，把这个 单元颜色不同构件的看的更清楚一点，对吧？然后这是底部的啊，大家记住这是底部的辅食线，最后要删掉了，咱们只需要把这个单元的分复制两层，对吧？单元的复制这座标咱们要复制两个 五米啊，咱们在对应的位置上啊，复制两层，点击使用上面这两层才是咱们想要的，对吧？那这时候呢，咱们可以选择上面这个 定义给支撑上下边这个定义给支撑下就可以了， 这样的话呢，咱们把两层的 v 领就做好啊，那底部的 v 领还需要吗？实在人说是 不需要了啊，实在不需要了，那如果不需要怎么办呀？咱们可以选中他进行一个什么呀，删除，删除的咱们一般不用得累他啊，因为中间可能涉及有些节点和其他，还是够用的啊，所以咱们一般呢点击单元里面的删除点击使用 啊，会更好一些。 那为什么要删除这个单元呢啊？主要还是因为咱们后续要建立这个实体单元，那咱们把呢剩余的一和四啊，因为咱们二十三这个单元已经删掉了， 把一和四激活，大家可以看到这个围城的区域是咱们浇筑混凝土的区域啊，所以呢 咱们要把刚才的那个因为用不到了，然后就给这个 v 六和支撑就删掉了。如果有这个线的话，有一个不好的地方，就是生成这个混凝土区域的时候，这个网格会考虑这些线，但是没有必要啊，要考虑的话他画的会更密 啊，而且划分的这个也慢啊，所以咱们先把这个支撑的这个辅助线二三二二三三这个删掉，然后呢进行一个啊，做混凝土那一部分， 那做混凝土呢，首先呢咱们要有一个面，然后把这个面呢进行一个扩展啊，那咱们先生成这个面啊，那生成面呢，咱们一般用到的就是自动网格划分的一个啊，那这里面 相应的啊，只需要把啊，咱们这个区域里面所有的这个线，大家注意啊，咱们选的是最底部这个辅助线，大家一定要在三维里面检查一下 啊，因为有的时候大家可能激活的是那个钢板装板单元啊，而是底部这个线没有激活啊，所以你选择区域就不对了， 一定要保证你选的是这个区域，选完了以后呢，这里面有一个叫内部，是否考虑内部区域 啊？他的内部区就是有完全包含关系的位置啊，也是这个中间啊，考不考虑，不考虑的话中间就会挖空，那咱们实际是不考虑的，对吧？所以是勾掉的啊，那其他部分啊，他的意思是也就是是否传递， 是否节点，我和和单元的这个啊交界，这个交叉的位置上是否考虑有网格划分啊？咱们都是连在一起的吗？ 对吧？我浇入的混凝土是跟板，还有这个这个钢壶桶，对吧？之间的都是有一些连接的，所以他是传递的啊，所以一般都是考虑的，然后边界上哦合啊，这些都哦合的，所以默认的一般就是咱们比较常用的啊方式。 然后网格的尺寸呢，咱们一般因为封底混凝土啊，这个结构呢，一般来说咱们的这个只是给他一个高度的考虑 啊，所以呢咱们是可以给他画粗糙一点的，在这里面呢，咱默认的一米的尺寸，但是你可以更大一点，比如说一米五的尺寸去给他划分，划分的大一点，粗糙一点 啊，因为只是提供一个高度，然后呢这个板呢，因为是个过渡的，因为他是通过这个板进行一个实体的一个扩展啊，所以呢咱们这里这个板呢就无非定义成什么都可以了，所以就默认的就行啊。然后呢 这个线呢，咱们是否后面还要呢？实际来说咱们这个线呢是不需要啊，实际这个线是不需要，你可以勾选删除于这个小线啊，就设置了一个半，但是你你可以。呃，这个后删也行啊，然后点击一下试用 啊，因为它网格划分呢，它就会比较慢一些啊，比较慢一些啊，所以它生成啊，整个过程呢，可能大家一个计算。

大家好，那么在迈达书中如何实现这个命令牛来制定以车辆后展呢？比如这样一座的这个贝雷亮橄榄桥，那么下面我们要在上面走这个运量车啊， 我们运粮车，我们这个麦达斯里面没有需要自定义，那么我们下面通过命令牛来实现自定义啊，那么我们首先这个 从原来的这个已经加好运量车的这个麦达斯模型中导出 mct 文件， 然后我将这个命令拷贝过来啊， 宝贝的这个工具 麦达斯命令窗口，然后先贴过来，然后在下面找到我们自定义的运量车 啊，下面这一系列参数，因为他数据比较多，我要一个一个去输入的话就非常麻烦啊宝贝，然后在这边进行粘贴，粘贴啊， 那么我们先全部拷贝一下啊，因为我这边的话已经拎了一个，我先把它删除掉啊，删除掉 好，那么下面下面我们来运行一下这个命令啊，运行 好，运行完了啊，运行完了关闭，下面我们来这边看一下是否已经生成了 我们这个自定义车辆，在车辆里面找一下这个运粮车啊，已经定义好了，因为我刚刚已经删掉了，现在我已经定义好了，点击特信，我们来查看一下， 看一下这个运量测速啊，自自定义的，那么因为这里面输入很多参数啊，又是一个利一个距离， 那么手动输入会比较麻烦，我这个地方用了这个命令流的这么一个办法啊，这么一个办法，这样工作效率就会比较高啊，比较高，好，谢谢大家啊。

呃，进入到透过麦达斯 ceo 学结构力学的部分啊，呃，在进行这部分之前呢，我们先回顾一下我们学校里面学的三大基础力学。呃，我们首先进入到大学的时候，我们了解的是这个 理论力学，然后材料理学到这个结构理学。呃，回顾一下啊，理论力学呢，主要研究的是物体的机械运动的一些基本规律和力学的一般原理。 材料力学的话，然后我们想到的首先就是一些计算这个强度、刚度的稳定性，所以他是研究感见结构的强度、刚度和稳定性。 那么结构力学呢，它是在以理论力学和材料力学的知识为基础，然后来研究这个杆件结构的这个强度、钢度和这个稳定性啊，注意强调啊，它是研究杆件结构的， 那我们看一下啊，我们生活中常用常常看到的各种类型的这种结构啊。呃，你比如说像第一个图片这样的啊，呃，这种呢？就这种钢框架啊，这种呢基本上就是他是。呃杆件结构啊，就是这种 杆件结构。嗯，特点是啥呢？就是呃他每个杆件啊，他的这个横端面的高宽两个方向的这个尺寸啊，相比他的长度来讲的话，然后是小的多的啊。另外一个呢，这个就是对于像这种仅能承受这个拉力的这种悬吊结构， 嗯，对吧？还有一种那个形式呢，就是这个几个特性呢？就是他们的面板啊，几个特性呢？是这种平面型的，然后这种平板结构啊，比如他的厚度，然后呢相比于这种长款两个方向尺寸是 小的多的啊。这这个侧面板这种形式的还有一种呢，是这种的，他和这种这个平板结构呢，不一样的是，呃，就是他的几个特性是曲面型的啊，是种曲面型的厚度比长，也是厚度比长宽两个方向尺寸要小的多。 另外一种呢，像这种这种跨体结构哈，跨体结构，那么它的这个长宽高的尺寸啊，大体相近，并且呢它的这个内部啊，大多都是实体结构啊。呃， 另外我们去一些这个旅游的这个地方啊，旅游的地方包括这个河边呀，然后建造的这个市政公园呀等等常用的这样的一个结果，就是这种，嗯，薄膜充气结构， 这种他的主要受力呢，就是承受只能承受这个张拉丽的一个面片材料啊。嗯，这是这个 常见的，以及像我们这个临时结构的，这种临时结构的话，然后明显啊，我们这种呃临时结构就属于是这个，嗯，杆件结构啊，属于这种杆件结构， 嗯，不管是框架还是横架，然后它的这个特点都是满足这种感见结构的特点啊，就是横断面的这个高宽两个方向的尺寸呢，相比于杆长来讲呢，嗯是小的多的。 嗯，对于结构的这个受力我们清晰了，我们要了解一下结构分析的时候呢，它是这个嗯结构设计当中非常重要的一个嗯环节，其实很多这个事故的发生都是因为这个 结果设计不合理造成的，所以说我们需要了解嗯，基本的这个计算原理和他相对应的一些这个呃分析方法。 大家看到的这种结构形式啊，嗯，就是我们实际的时候这个结构啊，他的这个一般都是比较复杂的啊，你看这个，嗯，整个这种杆件呀，然后他都是比较这个多的受力啊，然后这个杆件是比较复杂的。 呃，我们想要进行结构分析，就是完全按照结构的真实情况，然后来进行分析的时候往往是很难办到的啊。当然少数情况是有可能的，实用角度来讲呢，嗯，可能没有太多的必要啊，就是有的时候你这个没有掌握着方法的话，可能会费时费力啊。嗯， 所以说我们需要对实际结构啊进行这个简化和一些相的这个假设，我们去略去一些他无关紧要的或者可以忽略不计的一些次要因素， 只保留啊，我们主要的一些受力特性来进行这个计算啊，这种，这种是比较能够这个，嗯，切实可行的啊。对于这个，呃时间上啊，经济上等等这个考量是比较可行的。 所以说会涉及到这个结构剪图啊，结构这个剪图的这个选举的原则呢，之前我们也大概提到了四个结构简化的一个这个呃要求， 总的来说呢，就是我们简化以后啊，他要能够这个呃反应实际结构的主要受力特性，记住啊，是主要受力特性，然后确保计算结果的这个可靠。 另外一个呢，在保证计算精度的要求下呢，然后是我们的结构计算简图呢，尽可能的这个简单，然后呢方便我们这个计算。这个是前面这个啰嗦了一点这个内容，嗯， 再往后呢，我们需要了解一下这个力学的一些基本概念啊，这部分内容呢，嗯，我们既然研究这个结果，我们看了一下，然后那我们需要了解一下这个结构力学的一些特点。 呃，结构力学特点呢，就是理论概念性是比较强的，而且呢这个方法技巧呢就要求很高。 呃，理论概念通常呢我们是需要通过一些练习然后来加深理解的，那方法技巧呢，就需要通过多做，然后来这个呃熟练掌握的。那在我们在这个集团过程当中呢，学习的过程当中我们需要搞清楚他的一些基本概念， 然后通过这个呢概念的清晰的之后，然后培养我们分析问题和这个解决问题的这个能力啊。我们首先看一下第一个概念， 就这个结构啊，呃，结构呢，它的概念就是工程中凡能承受喝载并起到股家纵的部分呢，都是结构啊。呃，像前面我们看到的这些结构啊，这些结构 不管哪一种呢，他都是起到一个支撑作用，然后起到骨架作用的。这个呃形式啊，不管是哪种形式的， 呃，当然了除了这些啊，我们的一根粮或者是一根柱啊，单独拿出来的这样的一根粮， 或者下面的这个一根柱啊，他都是作为一个这个可以作为一个结构，然后来进行这个分析的啊，这是他的这个结构的概念， 还有一个刚刚我们提到的，呃，对于有些人讲话来讲的话，我们结结构简化，也就是在力学里边，在结构力学里边呢，我们称之为这个计算简图。呃，为了能够这个 实际结构物啊进行力学分析，都必须将其合理的简化，使之成为既能反映实际收力特点，又能便于计算的这个几何图形，这种呢就是简化了的便于力学分析的结构几何图形呢，就称之为结构的计算简图。 那有了这个计算简图啊，那像这个拿这个吧， 像这个我们作为一个杆件结构来分析的话，然后那么他的这个 剪图，那我们分析出来呢，其实就是他的这个各个断面的这个指心连线啊，然后呢然后分析出来，那包括像这根梁啊，这根梁我们其实就这样的一根线，那对于柱子来讲的话，那我也可以简化成这样的一 连线的形式啊，就这样的一个线，那对于上面这个每个小衡量啊，然后其实我们就可以是做这样的一个简化他的形式啊，做这样的一个简化的这种方式啊， 画完了之后呢，我们其实就是他的几个几何图形， 那么另外一个呢杆件啊，在这个刚才刚刚我们画的这个线啊，就在结构计算检图中呢，杆件呢，一般是用其这个横截面的行星连线所形成的轴线，然后来表示啊，像刚刚我们画的这几个红线啊， 这就是感见的这个指心连线啊，就是这样的一个感轴线。 那么这里边需要说明一下呢，就是个小的注意的点啊， 按照杆轴线和外力的空间位置啊，他首先是我们的杆轴线，还有一个就是外力，就是外鹤仔他这个空间位置，我们结构可以分为平面结构和空间结构，那如果啊结构的各杆轴线 和外力呢，在同一个平面内，我们就称之为是平面结构，如果是在这个不在同一个平面内，那就是空间结构，对吧？这个后面我们做题的时候呢，我们会在进一步的这个让大家了解啊，平面结构和空间结构就是感轴线和外力的一个空间位置的体现啊。 然后再来看一下这个第四个非常重要的一个自由度的概念啊。体系的自由度呢，是指体系在运动的时候啊，用来确定其位置所需要的独立 坐标的数目哈，我们称之为是这个自由度。我们举个例子啊，比如说像下面的这个这个 a 置点啊， a 制点， a 制点，我们在这个平面坐标，平面直角坐标下哈， oxy 的这个直角坐标系里边，我们要这个确定他的这个位置的时候，我们需要几个独立坐标数目呢？ 显然我们要确定他的位置的，首先有一个他的这个 x 方向呢，在制要图标系 x 方向的位置和这个 y 的方向的位置，我们就确定了 a 点， 哎，任何一个坐标，比如 x 或者是 y 任何一个啊，发生了一个变化的时候呢，这个置点呢？就换了位置啊，就换了个位置啊，当然这个地方也是一样的啊，任 和一个换了这个位置， 这个置点的位置呢，就换了，就独立坐标数呢是两个。呃，那对于再隐身一点呢，对于像这种钢片啊，对于像这种钢片啊，两个点，然后确定这个钢片， 那这个钢片呢？除了像这个制点啊，然后两个坐标系来确定他的这个位置之外呢？他还需要一个角度，还需要一个角度， fight 哈，这个位置钢片这个位置确定了，然后当我们这个角度呢，转的不一样的话， 那他的位置也就发生了变化啊，所以说对于一个致点和一钢片来讲呢，他在这个图标系里边确定他的这个独立图标数目是不一样的哈，一个致点是两 两个，那对于钢片呢是三个。呃，再来看，了解了自由度的概念之后呢，我们再看一下，嗯，对于这个制作的概念和这个节点的概念啊，制作的概念呢，就是把结构 与基础相连接的装置呢，称为是这个支座，那节点呢，就是结构中杆件与杆件之间的连接处，称为是这个节点哈， 我们看一下这个呃力学里边呢，我们常用的哪些的这个制作不？桥梁里边也好，建筑也好，我们常用的一些制作， 像这种呢，是这个滑动制作啊，滑动制作，因为他只约束了你这个呃竖向的，提供一个竖向的支撑。呃，所以说当有对应的赫载的时候呢，他会 有一个竖向的一个呃执反力，然后水平方向呢，就是一个自由的这个移动的这个位置啊，竖向有一个约束， 那对于像第二个图式里边呢，那就是一个固定角制作，固定角制作除了刚刚这个竖向的约束之外，还增加了一个水平方向的约束啊，约束两个方向，所以对应的方向如果存在赫载的时候呢，它会有两个执反力啊，水平方的执反力和竖直方向的执反力。 还有一种形式呢，像这种的哈固端约束，也就是固定制作啊，固定制作呢，就是抛开了这个呃水平方向的两个位移之外，他还有一个转角， 它还有一个转角，也就是它存在弯距，所以说呢，它是三个返利哦，存在箱子喝载的时候，它存 在三个返利。呃，这个是这三种情况，另外一个综合的一种情况呢，还有一个就是这种滑动制作，滑动制作，滑动制作的话，然后它是存在用两个链杆完之后，然后支撑我的这个结构，那么 只有一个方向是不限制他的这个位移的，就水平方向不限制他的位移啊，但对应的有赫载的话，他竖向有一个返利和这个还有一个转角， 转角也就是他会有对应的这个玩具，还有一种。另，那当然还用制作，还有另外一种方式是我约束了这个水平方向的，然后竖向是自由的哈，竖向是自由的。其实从这个角度啊，理解，大家能够非常清晰的知道制作它的意义啊，它是结构与基础相连接的一个装 装置的这个制作，当然它结构整体分析里边的话，我们称为是这个外部的边界条件啊。外部的边界条件，那基本上我们可以理解为啊，你看一下如果有存在这种链杆连接，或者说是这种链杆连接， 那么对应的该方向他这个位移呢？也就是变形呢？就是零，对不对？就是零，他不能够自由的这个移动。 呃，那如果没有约束的位置的话，然后他是可以进行相应的这个自由移动的啊，自由移动的， 所以说我们需要注意一下这个概念。然后呢这个，呃节点，节点呢是研究这个，也就是我们在体系分析里头的话，它属于是这个内部边界，因为它是杆件与杆件之间连接处的一个节点啊，我们常用的有三种类型， 有这种角节点和这个钢节点，还有这种组合节点啊，那这个角节点呢，就是一号杆、二号杆和三号杆呢，是通过这个，我们这个图射就是圆圈， 然后通过他然后来连接啊，也就是说我们在力学里边受力的话，我们这个呃轴向的这个力啊，这个弯剪扭啊，等等啊，这个受力形式的时候呢，我们在这个地方呢，他是呃就是可以自由转动的，也就是不传递这个弯距，他可以自由转动的。那么 第二种这种钢结点呢，也就是他的这个轴向的力，轴向的这个钢度啊，弯剪扭啊，这个力呢，都是需要都是可以传递的啊，那这个地方呢，他是不能够这个自由转动的啊，呃，那么组合节点呢，就是变成了一号杆和二号杆是 钢结，就像他一样弯曲在这个地方是可以传递的。那至于这个一号杆和三号杆以及二号杆和三号杆呢，就变成了这种形式，就脚尖点的形式啊，那弯曲在这个地方呢，就变成了一个零的形式啊，就变成了零的形式啊， 这是我们在后续结构分析的时候常常遇到的一种呃，内部编辑的一种情况啊，这个是支座和这个节点的这个 概念，还有一个是我们大家在做结构分析的时候是必须要清楚的，呃，两个概念，一个是几何不变体系，还有一个是几何可变体系。从这个名字里边呢，我们其实可以非常清晰的知道 几何不变体系呢，主要是指这个结构用来支撑或者是传递赫载的时候啊，因为它的几何形状和位置必须 是稳固的，那具有稳固几何形状和位置的这个体系，我们称之为是几何不变体系啊。 那如果他的几何形状位置啊，他可以或者可能发生改变的时候，我们称为是几何可变体系啊， 其实这个比较好理解啊，嗯，大家在家里边的时候，像我们用的一些餐桌啊或者椅子呀，然后这样的一个这个结构，如果你椅子的话，然后比如他有个腿，然后就松了，或者说是有个腿断了， 那这个结构呢？然后他就变成了一摇一晃的了，那你这个时候你，你可能不太敢往上面做啊，因为他会让你摔倒，对吧？那桌子也是一样的啊，所以这就是可以理解为几何的这个分析，就结构的分析的，我们必须要满足条件是这个几个不变体系，那我们临时结 够里边常用的像这种支架的形式啊，肯定是这种，嗯，必须是具有稳固的啊，你不稳固的话，然后你这个人上去还是这个心惊胆战的啊。 嗯，所以这里边是一定要注意。那对于联合联系起来他的这个前面这个从这个理论概念上来讲呢，就是几何不变体系啊，呢是不能发生任何运动的，他的自由度呢？因为零， 凡是自由度大于零的体系呢，都是几何可变体系。同时呢一定要注意下面这个概，这个这句话啊， 只有几何不变体系才能用于工程结构啊，只有几何不变体系才能用于工程结构。所以说我们在建立模型的时候，我们必须要保证他具有足够的这个自由度的约束情况。保证这个结结构呢？是几何不变体系啊？ 因为实际结构它本身就要满足是几个不变体系的这样的一个前提条件。
