3842芯片改进方法

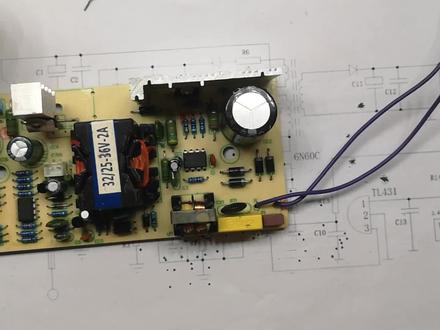

大家好，我是清风，以前呢用四九四电源改成这种可调的电源，那么有很多朋友问我这个三八四二或者三八四三这样的芯片的电源是不是可以改？ 答案是可以改的，呃，但是呢，我们三八三和三八四三这种电源，他的功率不大，因为我们基本上在这个充电器，这个电动车的充电器上常见他的电流也就是两安、三安 最多也不会超过五万，那也就是他的电流不大，两三按的话，呃，我们改装起来意义也不是很大。但是呢，应一些网友的要求啊，我还是做一期这样的视频，来跟大家讲一讲他这个改造的一个原理，然后我们实际动手来改一改，看他能够达到什么样的 呃，效果。那么首先这个三八四二芯片呢，他是需要一个十六伏的高压来驱动的，对吧？也就是说他启动的时候是需要要十六伏的电压来启动，那么我们 为了不去动他高压这一块，因为你必须要弄一个十六伏的这个外部的供电来给他供电，那么你这边的可调调低了以后，他才不会这个三八十二才不会因为电压过低 而停止工作。那么我们今天就做一个小范围的调动，小范围的调动，我们不动这一块，他的供电这一块我们不动，我们只动这个外面这一块， 动低压这一块。那么所有的开关电源的调电压，无非也就是调整他的反馈，对吧？也就是调他的反馈，使他的反馈给这个三八四二芯片或者四九四芯片，就是给这样的芯片一些反馈信号，让这个芯片 外部的电压升高或者降低，就这么一个原理。那么我们这个三八四二这个电动呢？其实很简单啊，他就是一个四九四， 大家看他的反馈电路就是一个四九四，这是一个典型的这个三八四二，虽然和我这个电板不一样，和我这个电路板是不一样的啊，但他基本原理是相同的，大家可以呃，如果没有相同的原理图啊，可以看看，就是相关的部件的原理，他也是一样。我们来看三八四二 在这个电路在这个位置，对吧？然后他是通过这个光偶的反馈来控制三八四二的 第二角，对不对？来控制他的第二角，使得他的输出的脉冲宽度达到一个调整的目的。那么我们只需要改变这个光偶的输出信号， 那么改变光偶的输出信号呢？光偶的输出信号是哪来的呢？是通过四三幺来的，对吧？通过我们的 t 二四三幺，四三幺是一个三头型稳压器，对不对？我们可调节可调整的三头稳压器，那么 三八四二他的所有信号全部来自于这边，那么我们只需要改变四三幺的 电压的输出电压，那么我们就可以实现他的这个输出可调。大家看 四三幺的第一角是我们的调整角，对吧？是我们调整管角，第二角接地的，也就是我们说的阴极而阳极，对吧？第二角是他的阳极，然后第三角是他的阴极输出是这样一个管角排列。那么我们现在要改的是哪一块呢？我们就要改这一块， 这是原来我不知道在哪里找了一个这个图啊，这个图他是可本身是可调的，那我们根据这个电路感就可以了，对不对？他这是一个三 k 的，你看这是一个三 k 的电阻，然后这是一个二点四 k 一瓦的 w， 二点四 k 的一个 电阻，那么我现在手上没有这么大的电阻啊，我们就用一个十克的电阻，用一个十克的电煤气，然后呢？因为十克电煤气太大了，使得这个地方电压太高，对吧？因为我们知道我们这边分压他的分压是怎么来的，他的分压是通过这个我们的主输出，然后通过这个电阻， 然后这个量可以等下成一个电阻，对吧？然后接底，那么从这点取得的分压来控制我们的四升压，使四升压的输出电压高低，那么我们现在只要改变这一个电阻的阻值， 改变这个电阻的组织，从而达到改变这一点的电压的大小，来使得我们的输出有一个变化，其实就这么简单，任何改这个可调电源，他都是来调整 我们的反馈，我们的反馈的深度的不同，使得我们输出不同，我们现在开始来动手做。首先我先带大家来跑一跑这个电路，我这个电路板其实和他的有点相像，但是也不完全一样。 大家看我们的四三幺是在呃低压部分的这边，四三幺在这个位置，这是一个 t 二四三幺，这是一个三极管，这个三极管是用来控制这个风扇的，然后这是三五八，三五八是用来转灯和这个风扇转动都是靠它。好，我们先来看四三幺， 大家看这个四三幺的管角，一二三，那么最外面是第一角，也就是这个角位， 第一角是他的空指甲，大家看啊，第一角这边接了一个瓷片内容，这里一个电容，然后从这边过来到这这个地方一个电阻接地了，这边是接地，这边是 地，对吧？这边是地，这一个店主接地，然后呢再过来，再过来这个位置，这是个什么？这也是一个店主，这个地方也有一个店主， 然后再过来到这这个点就没有了，这里面看东西大概是空的啊，那么这有一个电阻，然后到了这里，到了这里以后这个位置 又到这又一个电阻，再看这边又一个电阻，从这到这又一个电阻，那么就是这个电阻到这，然后这里一个电阻到这， 然后再到这个地方，这边两个并联的电阻，大家看这是这两个电阻，这两个并联的电阻，这两个并联的电阻过来就到了电源的正极，对吧？大家看这是正极输出，这就到了电源的正极，那么也就是说 这个电阻是接地的，对吧？这个电阻接地，然后这一个电阻，然后从这个穿过来，然后这两个电阻全是接高压，全 全接正极了。我们只要改变这个电阻的组织，我们就可以改变他的输出电压，我们量一量这个电阻的组织是多少啊？就这一个电阻就是接地的这个电阻他的组织 好，这是一个两克的电阻，这是一个两克的电阻，那么我们没有这么小的电位器怎么办呢？我们就用这个十克的电位器，然后我们并上一个， 并上一个十 k 的电阻，那么这个电位器就变成了五，变成了五 k， 对吧？我们这样并联一下， 就是这个电压，电位器在五 k 左右，那么我们可以把电压调高，也就是说他大于大于两 k 的时候，就大于原来这个电阻的时候，那么这一点的分压就升高了，对吧？ 这是可以理解的吧。现在这个定位器就焊好了，我们拿万能表测一下，看看他可以调多少伏啊？ 五 k， 三 k， 对，从零 k 开始，然后往前面调，就可以调到最大，调到五 k 来看啊，我们就把它调到两 k 的位置，保持原来的这个电阻 好，把它调到两 k。 我们现在先来通电，看一下他现在的输出是多少伏， 好了，已经正常工作了，我们量一下它的电压输出是多少伏， 现在是三十四十一点八伏， 现在输出的要四十一点八伏。好，我们现在来把这个电阻把它穿进去看一下效果。 我们拆掉这个对地的这个两 k 的电阻， 现在我把它翘起一个角就行了啊，然后把这个可调电源器把它焊在上面 好了，这样就焊好了，我们可以通电测试了，就基本上就就这样就改完了，就可以改成可调的了。按道理讲啊，我们拿两个夹子把这个万用表夹在上面，好操作一点啊，整齐， 中计后计 就是腹肌。 我们通电来测试一下，看看他可调的范围到底有多少， 好了，我们现在可以达到四十二点三，原来是四十一点八，稍微高了一点点，我们来调动这个电位器，看看他的电压范围可以调多少啊？ 这调低这是可以的，就证明这个理论是正确的，是可以调他的电压的，但是他低到一定程度的时候一定是不行的，因为我们这个三八十二的芯片供电就会过低 啊。你看在三十二伏，三十二伏的时候， 低于三十一伏的时候，他他会自动调，调上来一点，调到三十一点九，他低于三十伏就不行，低于三十伏他这个灯就会闪，大家看，大家看 他这个灯就开始闪了，他低于三十度就开始闪，就证明我们这个前面的工作就已经不太正常，就已经不正常了。然后我们的电压再调高一点啊。 嗯，调到三十伏以上，他这个电路就正常，然后再往高调，调到五十三伏， 五十四伏我们看调到多少，他不正常好，调到五十八伏就不正常了，调到五十八伏左右是正常的，再调高一点就不正常。 定位器也调到头了啊，定位器也调到头了， 五十八伏，那么我们这个就可以做到从三十伏到五十八伏可调，那么中间也有二十多伏的一个区间，也有这么宽的一个调节范围。那如果我把这个三八四二，如果用外接一个十六伏的电源， 外接一个十六伏的开关电源给他供电的话，那么这个电路就没有问题了，他也就不会出现这个情况。因为我手上现在没有现成的电源，所以今天的时间也就只能到这了，我也不知道到时候接了十六伏以后，他 也许可以继续往下调，可以调的很低很低，这个应该是可以做到的。那么今天的这个演示视频就到这里，谢谢大家。

大家好，这里是电子技术实验，这是粉丝朋友啊寄过来的一个用于学习的充电器板子，已经收到两天了，比较忙，一直没有顾上 修理它啊，朋友还留了一个纸条，我们看一看，芯片起胶供电不稳， 半斤猪肉钱进去了，未能修复，请老师拍个维修视频学习一下。没问题啊， 我们再看下边的四级电路变压器，整流滤波到输出正极电压，看电路图上都是从正电压那里来，一路经一个电阻加到光电混合器上的， 奈何拆了七八个充电管，正着找，倒着找都找不到从哪里连到广告上的， 请老师指点一下，万分感谢！这个本子使用的芯片啊，是三八四二这边呢，有一个转灯电路的一个控制芯片，这个芯片我们看不到上边有信号啊，那像这种芯片呢，一旦损坏，这个充电器 是无法修复的，发生这个供电电压不稳的情况啊，他应该是把常规的也都查了，整个这个板子上面的原件呢，我们看不到明显伤害的痕迹。 好，我们上电检测一下，首先检测一下大电容零端的电压，三百二十伏正常，我们再检测一下，这是三八四二七角的电压，我们测量一下电压确实不稳定， 十一伏到十三伏的变化，并且这个电压偏低，或者说这个时候啊，实际是处于一种嗯，间歇工作的情况。好，下面我们检测一下这个芯片隔胶的电压，这是八角的电压，八角的电压也是跳边的， 这是一角的电压，一角电压也在翘边，并且嘞非常低，应该是没有输出的情况，二角接地零伏，三角零伏正常，四角应该是巨触波输出了，现在的电压翘边， 输出端没有电压，说明没有输出信号，这个芯片的供电电压不正常，所以那他整个电压跳变也属于正常。下面呢，我们采用直流供电法，指的这个芯片的七角和五角上一个啊十六伏的直流 电压。我们检测一下隔胶的电压的情况，可调电源调出一个十八伏的供电电压，加在七角和第五角之间，供电的电压是十八点一四伏。好，这个时候我们测量芯片三八四二的呃引角的电压， 我们首先测量一下八角电压，五伏正常，四角电压一点八九伏，现在有电压是出，说明芯片是处于工作状态。我们再测量一下一角的电压，零点五八伏， 一角电压偏低，这个电压下这个芯片是没有 dwm 信号输出的，二角是接地的，正常情况下二角接地，一角应该是输出高电瓶的。现在一角电压比较低，我们看他是一角输出，是通过这个电阻直接接地的， 这样相当于把一角的电压通过电阻直接接地之后把一角的电压拉低了，那这个时候芯片是没有 pwm 信号输出的。我们把这一部分电路，尤其是一角的控制电路，我们跑一下，嗯，然后画个图我们看一看，分析一下 这个电路，为什么一角现在的电压非常低啊？我把三八四二芯片的外围的关键电路，尤其是光偶控制的这个电路画了出来， 以及这个起脚的供电，起脚通过启动电阻和电源滤把电容为起脚供电，这是他的扶绕座。 光欧的连接方式是八角输出的五伏电压加在了光欧的十三角，这是五伏的，然后呀接在了一角，一角通过一个五百七十伏的电阻接地，后期没有 电的情况下，光欧的四三角是不倒通的，那么一角的电压被电阻拉低，所以这个芯片是没有 pwm 信号输出的，他没有驱动信号输出，那么变压器的就不可能感应出电压， 那么同样的辅导组也不可能感应出那电压，因此七角得到的电压仅仅就是三百一十伏的电压，通过电阻为电容充电获得的这个电压，七角的电压跳变在这种情况下属于正常的。 我们今天就讲一下七角电压的建立及芯片三八四二的呃，工作及输出的条件。我们首先讲一下芯片三八四二的 正常工作电压，三八四二的启动电压是十六伏，他的截止电压，截止就是停止工作的电压一般是在十点五伏。我们分 分析一下这个启动电路他是怎么工作的。我们画一下这个电容上面电压的一个薄情图，纵轴为电压，横轴为实践足。通过电容充电，他是一个阿尔西充电的过程，充电的是这个样子，好驾驶。充电的 这个位置的时候，这个地方呢达到十六伏了，电容上边电压，当充电达到十六伏的时候，芯片就开始工作了，芯片开始工作了，相当于这个电容啊，对这个芯片供电，那电容就处于放电状态，放电的时候他是这样放的， 当放电达到这个位置，假设这个点呢是十点五伏，当放电放到十点五伏的时候，芯片就停止工作，那也就是说这个芯片的工作时间只有这一段 芯片开始工作的，这是芯片工作的条件，就是启动时有这很小的一段时间是芯片开始工作的。在这个时间段内，如果芯片不输出 pwm 信号，那么就会继续进入下一个充电的过程，那么继续再给电容充电， 充电到十六伏再工作，再放电，继续放电到十点后再充电，电容上的电压就形成这样一种波形。 那么如果在工作这个时间段呢，能够输出 pwm 信号，那么这个时候电压器辅助供电线圈就会感应电压，感应出电压之后，就会对起胶持续供电，那这个时候这个芯片就启动工作了。现在的情况是， 在这个时间段内，这个芯片的一角的电压除以低电压，当一角除以低电压的时候，这个芯片 虽然处于工作状态，但是他不能够输出 pwm 信号，那么一觉电压偏低，说明这个芯片呢，就是在建立正常工作电压这个状态下，他也没有 pwm 信号输出。 所以芯片呢有两个状态，第一个是正常工作状态，当芯片处于正常工作状态时，他的八角会建立八伏的电压，四角会输出锯齿波信号，这时候他处于一种工作状态， 但他是否能够在六角输出 pwm 信号，是由一角和三角来决定的。一角电压过低时，一般情况下在低于一伏的情况下，基本是没有 pwm 信号输出的。 当然三角的电压如果超过一伏，那么六角仍然也是没有信号输出的，所以这个芯片现在经过我们的分析， 就是他始终没有输出 pwm 信号，没有输出驱动信号，那么洗脚供电电容上面的电压就是处于一种波动状态，波动的范围大约就是在十六伏到十伏这个之间的波动， 这就是三八四二这个芯片的提交的铝箔电容两端的电压不断跳变的原因，这个跳变那属于正常的，因为 他这个芯片没有驱动信号输出，就不可能是这个开关管工作，开关管不工作，那变压器的辅导组就不会产生这个输出电压，为芯片继续持续供电，所以 这个电源管理芯片起胶电压的条变，就目前的分析，他属于是正常的，因为他没有 pwm 信号输出。 这个电源板的维修啊，我们可能要分几期再讲一脚电压是受什么电路控制，为什么这个时候的一脚电压偏低？好，今天的视频呢，就到这里，我们下次再见，感谢大家的收看，再见！

大家好，这里是电子技术实验，我们接着上期芯片为三八四二的充电器的电源版的维修，上一期讲到了这个三八四二的，因为一角电压过低， 六角不能输出 pwm 信号，七角不能得到持续的供电，因此七角的电压出现了跳变，而要想让一角的电压升高，八角五伏的电压通过光欧的十三角 把电压传递到一角，光欧的十三角倒通是受控于光欧的一二角，当一二角倒通的电流越大，那么十三角倒通程度也就越大， 那么一角电压就会越高，从而会引起六角的输出 pwm 信号的占空比增大，这样是一种联动关系。 也就是说，要想是六角输出的 p w m 信号占空比增大，那么光欧的一二角的电流要增大，电流增大就会使导通程度加大，从而使八角五伏的电压会较多的加载在一角。从二十六角输出的 p w m 信号的占空比增大， 这个关系我们弄清楚之后啊，剩下的问题，我们就是冷地这一侧的这个电路的构成非常明显，从这个地方分割开，这是光凹这一半分割开这一侧啊，就是冷地端，我把这冷地端，特别是控制 光欧一二角导通的这部分电路啊，我把这部分电路跑一跑，画个电路图，大家通过电路图啊，嗯，可能会更好的理解失主和控制的高。冷地端的控制光欧一二角导通的 这一部分电路。大致的电路图我画出来了，这是主变压器，主变压器的初级是主绕组和新鲜的供电辅绕组，自己也有两个绕组，这是一个主输出的绕组，通过整料二极管，然后 大的铝箔电容在这个地方输出一个呃几十伏的电压，这个地方是一个第二个辅助老组，他也通过整流铝箔达到一个十二伏左右的直流电压，用于光欧的一二角的导通的维持电流。 整个电路刚上电的时候，如果冷地端不加电的话，那么一二胶是无论如何也不会导通的，所以当冷地端不加电的时候，三八四二也就是前机是不会工作的，也就是不会输出 pwm 信号去驱动开关管和变压器的。那么通过这 我们可以得出一个结论，就像这种充电器，根据他的反馈情况，后机必须先插电啊，先插充电的电瓶或者电池，插上电之后，这个地方才得到电压而导通，从而会控制前机输出 pwm 信号。 好，下边呢，我把这一部分电路啊大致分析一下，这是主输出接电瓶的，如果在这个地方加上电瓶之后，这个地方呢，就有一个电瓶的电压，电瓶电压通过一个七点五 k 的电阻， 然后到达这个文压二极管，这个文压二极管在这个地方哎就会得到一个稳定的六伏的电压，为这一个控制芯片，哪个控制芯片就是已经打磨掉的这一个控制芯片供电，他的供电音角是五角接，在这个地方，同时通过一个电阻接在了这 这个光鸥的一角，为芳芳二极管最初提供启动的电流，这个六伏的电压就为前机三八四二输出 pwm 信号提供了一个启动的电压，这个启动的电压 通过内部官方二极管二角输出，通过一个电阻接入到芯片的八角，进入内部，这个芯片工作了哎，从而会使一二角有导通的电流，这个导通的电流是三八四二的六角输出 pwm 信号， 也就是我们要想让前机输出 twm 的驱动信号，后机必须加一个电压， 这个电压会建立芯片的工作电压和光欧一二角的导通的电压，这是一个启动的基础，如果不加这样一个电压，那么前机是不会工作的。在 加上电瓶之后啊，为芯片提供供电，同时为光欧的导通提供了这个条件，那这个时候前期工作电压器中就会输出电压，这个电压 通过这一路一二三三个电阻以及第四个电阻，通过他的串联分压，在这个地方会获得一个二点五伏的基准电压，一个二点五伏的基准电压决定了这个四三幺的阳气与阴气之间的导通，如果输出的电压大于二点五伏，那么 ka 之间就会倒通，当 ka 倒通的时候，一角的电压就会降低，那么光欧的一二角内部发号二极管的倒通程度就会变低，那么前机三八四二输出的 pwm 信号的占空比就会减小，从而会使后机的电压减小，形成这样一个负反馈， 当输出电压升高时，四三幺的分流会加大，分流加大就会使光欧的一二角的导通电流减小，从而控制前机输出的 pwm 信号的占空比减小。启动之后， 第二个扶绕组产生了一个稳定的这个电压，会持续为一二角提供一个稳定的电流， 从而使前机输出稳定的 pwm 信号，驾驶这个地方输出电压稳定，这个地方的电压稳定，那这一点的电压也会稳定，这样就形成一个滚胎的环路。 好，下边呢，我们把这部分电路啊，也就是在这个地方接一个启动的电压，我们测量一下，看是否有正常的输出，如果有正常的输出，那这个电路啊，目前是没有问题的，那这个板子就没有问题。好，下边呢 们这两端接一个类似于前压的电瓶的电压，我们模拟一个电瓶的电压，看一看他能不能够正常输出。我用一个几十伏的电压模拟这个电瓶电压 接在了输出端，我们测量一下温压管，也就是这个芯片的五角的供电，五角的供电电压是六点零七伏，稳定 这个温压管啊，会使线五角得到一个稳定的电压，这个前期不加强电的时候，我们在这种情况下测量温压管的两端的电压，六伏基本是稳定的。但是我发现一个奇怪的现象，当我测量这是光欧的第一角，这是第二角，当测量一角的时候， 我发现他的电压呀，是在跳变的，大家看他的电压高的时候达到四伏多，低的时候 两幅多，那这是不正常的。作为这样一个控制芯片，单独给他供电的时候，他在输出控制端里输出电压就是不稳定的，那这时候如果接上强电， 那么同样的道理，这个光欧第二角不稳定，那必然会导致前机也不稳定，因为这个芯片的供电电压是正常的。现在芯片出现跳变，那说明啊，芯片应该是损坏了。芯片的八角接的是 光欧内部的发光二极管的二角芯片也在控制这个光欧，说明芯片对这个反馈电路是有控制的， 现在他的输出电压就是八角的电压不稳定，一角的电压不稳定，我们看看八角的电压，看他的电压低的时候零点几伏，高的时候一点七七伏 不稳定的翘边，这个八角的是接在了光欧的二角上。然后我们再测量一下芯片的一角，我们看芯片的一角的输出电压也是大幅度的变化，一幅多， 当四伏多的变化，芯片一角输出的电压大幅度的调变，必然会影响光雾的一角和十三角 的导通，一二角的翘变，电压的翘变那肯定会影响到前机，这个挑变范围比较大，当他电压比较高的时候，前机是高占空比，输出导通电流比较小的时候，也就是一二角电压比较低的时候， 也可能导致前期不工作，我也跑了一下这个芯片，芯片没有型号，但是四角接地，五角接的是无压二极管出来的这个六伏的电压，所以这个控制芯片是一个专 专用的控制芯片，专用的控制芯片一旦损坏，那这个充电器是无法修复的。为了验证我们的这个分析啊，我们下一期视频呢，把芯片呢给它去掉，把整个这一部分都不要，把八角的直接接地，然后让四三幺来直接控制这个光头， 然后我们再上电看看能否输出一个稳定的电压，如果能够输出稳定的电压，说明就是这个芯片出现问题，输出的供电电压我们可以通过调整四三幺 r 端的分压电阻来调整我们合适的输出电压。好，本期视频呢，就到这里，感谢大家的收看，再见！

电动车充电器上的芯片坏了，我们找不到相同的型号怎么办？放大一点啊，其实不一定一模一样才能替换芯片上这个私印呢？不同的厂家印的不一样，有的比较相近，有的相距甚远，但是本质上这些面都是一样东西， 什么样的才能替换呢？他们就以这款电动车充电器上的电源管理芯片三八四二为例，它上边印的是 k a 三八四二，而有的板子上呢，印的是 uc 三八四二， 前边这个也不一样，但是这些厂家不同，他们的功能银角定义是一样的，甚至猜数都一样，简单的来说，他们的设计是一样的，只不过 不同的厂家生产的。那么说凡是带有三八四二字样的都能替换吗？还真是，而且即便是不带有三八四二几个数字的，有的也能替换着用。那么具体都有哪些型号可以替换它呢？我们用新查查，查一下，跳过 广告，在第二个工程模块查替代料当中点击一下，然后在搜索栏当中输入 ka 三八四二，点击搜索，出现了八个搜索结果， 我们可以看到第一个 k a 三八四二 bd， 后边写着一百二十八个替代，第二个 k a 三八四二 b， 后边写着二百五十八个替代。我们点击第二个 k a 三八四二 b 进去，我们发现前五个的后缀都用方块标着绿字 拼图拼，也就是说这五个型号可以无缝替换，也就是说这五个型号我们什么都不用动，直接把旧的拆下来，把新的换上去就行了。从第六个开始就是标注的是功能相同， 一共有二百五十三个这些型号的芯片能不能直接替换呢？这需要我们点进去看看他的技术手册， 如果他的功能引角定义是一样的，那么我们同样也可以直接替换。其实新查查这个查替代料，这个工程模块不仅仅能查芯片的替代物料，而且 这上面的二极管、三极管貌似管，同样也可以用这个功能模块来查。得今的视频分享就到这，如果您喜欢我的视频，也可以点击我头像进入我的主页，更多的视频分享，谢谢大家。

大家好，这里是电子技术实验，我们今天呢还来研究三八四二这个芯片，上一次我讲了二角如果接地的话， 那么一角的电压也就是在开换的情况下，就是紧紧研究这个芯片的情况下，一角的电压在一点三到一点四很小的范围内的变化，这个六角输出的 pwm 信号的占空比 就由最小变到了最大，也就是一家在开换，并且是紧急研究这个芯片的情况下，一家的电压呀， 他的调整范围非常小，如果要是闭环的情况下，闭环的情况下，后机输出对前机的影响主要影响到一角的电压了， 那么如果后期负载加大的话，后期输出功率加大的话，六角输出的 pwm 信号占空比一定要提高。那么这个控制环路呢，是通过一角对地接到一个光欧的三四角上， 二角接地是一角的电压是很高的，然后通过后机的反馈来改变光欧四角到三角之间的倒通程度，从而控制一角的电压。所以当闭环时，并且后机负载加重加大的时候， 那就会使一角的电压不断的升高，一角电压升高时，六角输出的 pwm 信号的占空比就会增大，一角电压越小，那么六角输 粗大， pwm 信号占空比就会越小。今天呢，我们就用实验的方法来观察一下当后机负载加重时，或者是后机输出功率加大时，这样的一个闭环的控制电路中。我们观察一下 输出的 pwm 信号占空比的波形，以及观察一下一角的电压的变化。下边我们使用一个电动车充电器的板子啊，负载仪，释波器和万用表， 我们来观察一下当后期负债增大时，一角的电压的变化情况，以及输出的 pwm 信号的占空比的变化情况。我们连接实体电路进行一个实验观察，现在我已经上电了，负债一，现在调整输出 出的功率是最小的，这个时候我们看开关管三 g 的驱动波形啊，我们看一看他的驱动波形，弹孔比非常小啊，百分之一点多，这个时候一点的电压，我们看 是零点八八伏，下边我缓慢的调整，不在意是这个充电器的 输出功率逐渐的增加，在增加的过程中，我们看一下这个一角的电压怎么变化，以及输出的 驱动波形的占空比怎么变化。这时候啊一角电压升高到一副占空比，大家看已经升高到二点多啊，我继续调整输出功率，我们看一角的电 不断的在升高，这个时候驱动信号的占空比也在不断的增大，大家看 已经升到二点二三伏了，一脚电压 pwm 新化的占空比接近百分之十啊，我继续提高输出功率，加大附带仪的功率消耗， 我们看一角的电压不断的升高，现在已经升高到三伏六角输出的驱动信号占空比在百分之十五左右，我再继续调整负载仪的消耗功率， 好，这个时候占空比进一步加大到百分之二十左右，这时候一角的电压已经达到了四伏，继续升高，一角的电压达到五点四三伏占空比，我们看 已经达到最高，如果这个时候啊继续再调整的话，这一个开关电源呢，也就是这个充电板呢，他已经发生保护了，就是电流过大的时候啊，出现保护电流过大时，三角的电压超过一伏，就会使这个三八四二的停止输出， 当停止输出之后，三角的电压立即又降低，所以再次启动，再次启动之后呢， 电流超过设定的最大电流，那么三角电压继续大于一幅，又再次停止，所以我们看到一角的电压 是在跳变的，而输出的信号是时有时无的，那也就说这个时候是断续输出的，因为电流已经超出了功率管设计的这一大电流，一觉得电压是在跳变，那么 三角的电压也是这样，三角的电压会达到一伏，然后保护停止输出，停止输出之后继续再启动，再达到一伏再停止，所以会出现这种超变，功率减小之后。我们看，哎，这个时候应该是处于 最大输出功率状态，这个时候的火星就是稳定的，占空比在百分之二十二，二十到二十四左右的，这个输出驱动火星，这时候一脚的电压是最大的， 这就是这三八四二这个芯片设计的开关电源，他的一角电压对输出 pwm 信号占空比的影响是一个闭环的，所以我们能够控制通过一角的电压来控制六角输出的 pwm 信号占空比，成交机的占空比 调整到较高的占空比，也就说一角的电压越高，输出的 pwm 信号的占空比就越高，这个时候输出的功率就会越大。 一角的电压越低，输出的 pwm 信号占空比就会越小，功率输出的就越小。好，今天的实验我们就到这里感谢大家的收看，再见！

大家好，今天呢我们用石拨器来测量一下，芯片是三八四二的电动车充电器在加强电的情况下空腹在或者是轻在的时候，我们测量一下芯片六角 输出的波形是什么样的，看看这个波形我们可能就会理解为什么轻在的情况下很容易发生这个船阵，这个石波器我已经接好上电，大家看 输出的波形啊，是跳遍的，他是一闪一闪的，我把他的时间做大，我们会看到他是间歇输出 tw m 信号了，我们能够看到现在的频率是一百多赫兹，实际就是一粗一粗的 p w m 信号，中间是有间隔的，我现在呢把时间轴再放大， 我们会看到他是间歇性的输出，哎，现在我们看的比较清楚，芯片三八四二向外输出的 pwm 信号的是， 哎，一个足球一个足群的输出，为什么会出现这种情况，原因是他要是连续输出的话， 后机的电压就已经超过了设定的五十五点五伏，所以通过间歇震荡的方式是为了维持后机的输出 电压，这是空载的情况啊，我们能够看到他输出是这个样子，咱们通俗的说就是过来了一群这样的低占空比例 pwm 信号， 然后这样就会使后机的电压呀就有可能超过，这时候通过反馈电路反馈到前机，让前机的芯片停止输出啊， 不能再输出了，再输出后期电压就要高，如果加上负债的话，情况就不一样了。好，下面我们加上负债，大家看一看有负债的情况下输出的波形， 那就是连续的，我接了一个白痴灯，六十瓦的，为了让大家看得清，我把直播器放的高了一些，好好的放在下边，这时候我仍然上强调 我们看一看输出波形，上边大家看这个时候的输出的战况比是百分之六，也是很低的，我们把时间主再缩小一下，我们看一看这时候输出的波形就是连续的， 没有间断，这是放大了以后的样子，频率就固定在五十点八千克，大家看灯四是亮的， 这样的光线下我们看的更清，这个时候啊，我们看到输出的波形啊是连续的，占空比也非常低，大夫在的情况下，他的占空比也不高。这个视频呢主要是让大家看一看 这个轻负载或者是空载时他输出的波形的情况，这个波形大家应该明白，间歇震荡的，嗯，掌控 比非常小的波，三八四二七角的铝箔电容上不能够获得充足的充电，电容两端的电压达到芯片维持震荡输出的电压，所以就很容易出现传震， 这个应该属于是充电器设计的问题，如果把不住供电绕足的线圈适当增加，这时候就会改变这种不良的情况。本期视频呢就到这里，感谢大家的收看啊，再见！

大家好，这里是电子技术实验上一期视频呢，我们分析并检查后机电路， 通过检测发现后机的控制芯片工作异常，最大概率就是这个芯片损坏为芯片的异常，导致光欧的一二角的电压波动非常大，但是我们没有检测，哎，上强电以后后机输出电压的情况， 为什么没有测试的？考虑到后机如果添加一个电瓶的模拟电压，一旦后机输出的电压过高，这个电流会倒灌到模拟电压的这个电源上， 还能把这个模拟电压这个电源烧坏，为了避免这一点呢，我们这一次进行一个测试，多前面加 强电，后边呢加一个模拟的电瓶电压，让他能够启动，然后我们测量一下后机输出的电压的波动情况，这次我使用了一个二极管，哎呀，后机输出的电压高于我提供的这个模拟电瓶电压的这个电源的， 呃，这样就防止了这个电流的导管，防止烧坏我这个供电的电源。好，下边呢，我们来上电检测一下压启动模拟电瓶电压后，后机输出的电压的情况，这个时候我用一个可调电源调出一个几十伏的电瓶模拟电压， 为了防止倒灌，我接了一个耳机管，这个时候啊，我上强电，这边是强电，我们测量一下强电的大电源两端的电压，三百二十四伏。好，这个时候我们测量一下输出度 端的电压，我们看输出端的电压最高达到八十四伏，最低 就是我的这个模拟电瓶电压的输出电压七十七点二，实际是七十七点六，这个二极管有一定的压价，我们测量一下他的模拟电压就是七十七点七六， 这是输出的电压，输出电压就是在八十四伏有输出，也就是这个地方的波动会是前机停止输出， 最大可以达到输出八十四伏，所以我们测量的电压是电瓶模拟电压和最高电压八十五伏，再一次证明这个控制芯片是有问题的，为了维修这个电源，这个芯片呢是买不到的，所以啊，我们无 无法完美的修复这个开关电源，但是我们可以把这个控制芯片呢让他停止使用，我让光欧二角输出的这一端，我让他直接接地让这个芯片的五角的停止供电，让这个芯片呢就不接入电路， 这个反馈电路就直接通过输出的电压和四三幺反馈到这个光欧的一二角，因为他两个是并联关系，当输出电压过高时， 四三幺分流会降低一二角的电压，从而控制前机输出的占空比较小，这也是一个负反馈环路，所以我把这一部分废气不用 八角直接接地把五角的悬空，那这个时候我们看一看输出电压是否稳定，如果输出电压稳定不挑变，那说明 我们的分析思路是正确的，用这个方法也可以把这个电源呢，他修复成一个输出电压固定的一个开关电源，但是他的转灯电路 啊，以及他风扇电路，还有这个温度检测电路以及电流控制电路，这都不起作用了 啊，后机的电流检测电路也不起作用了。好，下边呢，我们按照这个分析思路把这个芯片的废弃掉，然后看能否输出一个稳定的电压，这是他的八角，八角啊，直接接地，同时的把他的供电音角五角给他悬空， 也就是不对这个控制芯片供电，让这个芯片呢失去作用，然后这个时候这个后机电路仍然是需要启动电压的啊，没有启动电压，光我的一二角没有出示电流，那么 就不会工作，所以我仍然还要接一个模拟的电瓶电压，然后我们测量一下，看输出电压是否处于稳定状态，如果处于稳定状态，那么可以再次肯定是芯片出现问题，这电源如果要是必须使用的话， 我们可以用这个方法进行一个简单的改造，让其输出一个稳定的充电电压。好，我们现在开始上电，这是输出的电压，就是不使用这个芯片之后，我们现在测量的电压是七十八点一，非常稳定， 我们看一下这个大电容两端的电压三百二十二伏，我们测量输出的电压七十八点一，一点也不挑别啊，那么模拟供电的电压啊，我们测量一下，他是七十七点九，当然了我的模拟电压我也可以 给他降低。当输出稳定的电压之后啊，我们使用的这个电瓶模拟电压，我可以去掉时候，他仍然输出一个非常稳定的电压，仍然是七十八点一， 说明这个电源呢，我们的分析思路都是没有错误的，证明这个芯片呢，控制芯片损坏，导致这个光欧的一二角的电压波动， 是输出的电压不稳定，现在废弃这个芯片啊，废弃芯片这个时候不是用来控制芯片，我们可以得到一个稳定的输出电压啊，七十八点一伏，当然这个电压也可以通过改变这个电阻，这个电阻啊， 这是一个电阻，这是一个电阻。到达这个地方我们再看啊，这个电阻，这个电阻，还有这个电阻，这是三个电阻， 然后还有一个接力的电阻，就这这个电阻啊这个电，这是第四个，我们可以通过改变这一个，这一个，这一个，还有这一个这三个电阻中的任何一个电阻就可以改变输出的电压值。粉丝朋友在留言中说 输出的电压是怎么接到光欧上的，大家看他就是输出就是这样接到光欧上的啊，通过这个四三幺关联到光欧的一角， 通过这个电路应该很清晰的看到这个后机的电路结构啊。关于这一个充电器的电源板呢，我们总结一下， 就是他启动必须是依靠后机的电瓶的这个前压电压来启动前机电路，同时由于这个芯片呢出现故障，使输出的控制光欧一二角的电压发生 波动，所以导致后机输出的电压也发生波动，甚至会控制前机没有输出。废弃这个芯片之后，我们可以利用四三幺对光雾的控制来获得一个稳定的输出电压，没有这样一个芯片，所以这个 这个充电器本子无法彻底完美修复，但是如果需要设定一个固定的输出电压，可以通过改变 四三幺二二端的上分压电阻或者下分压电阻，同样可以获得一个稳定的输出电压。好，关于这一个充电板的维修啊，我们录了三期视频， 今天呢是最后一个视频，希望通过这三个视频呢能让大家明白关于充电器后机管理控制芯片对前机的影响，以及对输出电压的控制影响。好，本期视频呢就到这里，感谢大家的收看，再见！

这个视频我来给大家分享一下 u c 三八四二电源无 p w m 输出的检修思路。 第一个呢，就是从上电持续上来考虑。具体的做法就是依次检查芯片的第七角、第八角、第四角，看看这三个引角的电压是否正常。 第二个呢，就是从 p w m 脉冲输出的音响因素上来考虑。具体的做法就是依次检查芯片的第一角、第二角、第三角的电压，看看这三个引角的电压是否正常。首先我们来看一下从上电持续上来考虑。 嗯，我们首先来看第七角的 v c c 电压是否到位。我们知道 u c 三八四二，它的那个启动 电压是十六伏，他的那个正常工作电压在十伏以上，所以说第七角的正常电压是十到十六伏。如果第七角的电压小于十伏，那么这个芯片 的供电电压极不正常。我们可以看一下它的启动回路和它的二次供电回路即可。 我们再来看一下第八角，第八角是这个芯片的参考电压正五伏的输出引角。 如果这个正五伏电压不正常，那么我们可以判定这个芯片不正常。为什么呢？因为这个芯片如因为这个正五伏来自于芯片内部的稳压电路，所以说如果正五伏不正常，肯定是这个芯片内部有问题。接着我们再来看 看一下第四角。第四角的第四角的电压在正常时是在两伏左右。 第四角连接在定时电阻和定时电容上。如果第四角的电压不正常，我们排除定时电阻和定时定时电容的问题，那么即是这个芯片内部的问题。 好，这三点我们已经分析完了。紧接着我们再来看一下第二大点，就是说从 pwm 输出的影响因素上来考研。 为了将这个问题讲的清楚，我把芯片内部和一二三角相关的这个片段已经摘取出来了。我们先看一下这个比较器，这个比较器他的那个输 输出必须为零时，六角才有 p w m 脉冲输出。 我们先把这一点给强调一下。我们再来看一下这个比较器的反向输入端和 一伏稳压管的输出端相连。我们很容易的就得出这个比角器的反向输入电压肯定是小于一伏的，那么我们就可以得到三角的正常电压肯定是小于一伏的。 如果三角的电压大于一伏，那么我们就得将三角的外围电路的故障给排除掉，那么才能使这个 pw 六角的 pwm 正 pwm 脉冲正常输出。接着我们再来看 一角，一角是这个芯片内部误差放大器的电压的输出引角，他的正常电压在零到七点五伏。 我们知道一角是补偿银角，那么这个补偿银角他的那个电压和 pwm 脉冲的呃，那个占空比是正相关的。也就是说一角的电压高，那么六角输出的 pwm 的占空比 就高，一角的电压低，那么六角输出的 pwm 占空比他就低。如果一角输出的电压为零，那么六角也就没有 pwm 脉冲输出了。所以说当这个一角的电压输出为零时，我们只需要检测和 一角相连的外围电路即可。我们再来看一下二角，二角的电压在二点五伏以下即为正常。为什么呢？因为误差放大器他的那个铜像输入端是接在芯片内部的 机总原上的正二点五伏的机总原上的。所以说二角必须得在二点五伏以下误差放大器才能放大这个误差。好了， 这个芯片的呃一二三角我们已经分析完了。紧接着我们再来总结一下 uc 三八四二电源无 pwm 输出的检修思路。第一个呢就是从上电持续上考虑， 看看第七角的 vcc 电压是否到位，已经写出来了，十到十六伏。第二条就是八角的参考电压正 五伏是否到位。第第三个就是四角的锯齿波有没有到位，正常的话我们用电压我们用那个腕表的直轴导，直轴电压导来测量，也就是二点五伏左右。 接着我们再来从 pwm 输出的影响因素上来考量一下。第一个呢就是看这个补偿一角的补偿电压是否正常，正常值就是零到七点五伏。第二个呢，就是二角的电压反馈值是否小于二点五伏。 第三个呢，就是三角的电流采用值是否小于一点零伏。只要我们 uc 三八四的电源无 pwm 输出，那么我们从上到下依次把握住这六点的电压值，哪一个值 不正常，我们只需要检测一下它的外围电路，将故障排除即可。将即可将这个电源的故障给排除。好，这个视频就分享到这里呃，喜欢的点赞加关注，期待后续更多精彩。

大家好，这里是电子技术实验，这是粉丝朋友寄过来的一个电动车充电器，主要是用于学习维修的，这个输出电压范围是六十到七十四伏，这个充电器已经拆出来了，看一下这个电路， 电源管的芯片是 ka 三八四二后期，这个芯片是三五八，是用于转灯的，这个芯片呢是一个特殊的控制芯片，目前的型号已经打磨掉了。 我们看一下这个电路啊，已经有焊接的痕迹，这个地方缺了一个原件，我们从这边看，标记的是有三，很可能是 tl 四三幺，这两个电阻串联作为 tl 四三幺的上分压电阻，那么这一个电阻和这个电阻都是从二端接到地，那么这两个电阻是并联的关系，他是二端的下分压电阻，就是下拉电阻。 在二端的这个地方啊，也接了一个电阻，我这个电阻信号的从这个芯片已经被打磨的芯片的这一端输出，那也就说这个芯片呢，还可以控制这个 tl 四三幺的 二段，从而控制前机的输出。现在这个地方缺了一个 tl 四三幺，先把这个 tl 四三幺接上。这个粉丝朋友说 这个芯片的起胶供电呢，不稳，达不到十六伏，那么这种情况啊，有可能是芯片的问题，也有可能是其他问题。首先我们排查芯片是否有问题， 这个时候我们采用低压直流供电法，就是在他的五角与七角之间加十六伏以上的电压，我们测量这个芯片看是否有输出，如果有输出说明芯片是没有问题的。然后我们检测其他部分，好，我们在七角与五角之间加一个十八伏的电压，我们测量 看一下这个电压，供电电压是八点四伏，这个芯片呢十六伏以上，他就可以正常工作。我们测量他的六角没有电压，说明没有输出，我们测量他的八角有五伏电压， 这是芯片工作的最基本条件。现在没有输出，由于二角是接地的，我们知道二角接地的话，他输出的信号主要是由一角电压决定，一角电压越高，输出的占空比就越高。 现在一角电压非常低，我们知道一角电压在低于零点九负时，基本上是没有输出的，所以现在可以肯定主要原因是一角电压过低造成。在二角接地是一角的电压，应该是这个高电位，但是我们现在测量的电压非常低， 一角通过光鸥的四三角接地，光鸥短路的话，那就会把一角电压拉低。两种可能，一种是芯片内部损坏，一种可能就是这个光鸥的四三 角之间呢短路。我们测量一角对地的阻值，现在测量的阻值是七点五欧，那这个电阻显然是不正当的。下面我把这个光欧啊取下来，测量一下十三角，看是否是光欧的问题。现在我把光欧的十三角已经取下来了，已经悬空，这时候我们再测量一角对地之间的阻值， 只有六点六，那现在这个组织也不正常，四三角的这个地方并且了一个电容，如果电容断了的话，也会出现这种情况，所以我把电容也取下来，这个 一轮电容取下来了，电容没有问题，一角到地之间全部原件已经取下来，我们再次测量一角到地之间的组织线，仍然只有六点六，说明这个芯片有问题啊，这个芯片呢已经取下来了，下面我们测量一下一角与地之间，也就 是五角之间的电阻，我们看电阻非常小，六点六说明就是这个芯片损坏了，下面我们把芯片更换掉，我们用一个由西三八四 ran 来 再换，这个芯片呢已经更换，同时把刚才拆去的这个电容和这个光欧全部焊接上去。然后我们再次上电，测量一角的电压，看六角是否有输出。我们再次加载一个 十八伏的电压，然后测量输出，这个时候六角的输出，我们看已经有十五点五七伏的输出电压，说明这个时候输出的信号的占空比非常高，我们测量一角的电压，这个电压应该是很高了。 好，我们看一角的电压，现在是六点六二十四伏，说明这个芯片现在已经正常啊。一角的电压过高，会导致六角输出的占空比比较高，所以我们测量的六角平均电压就比 较高。在确定芯片没有问题的情况下，我们可以采用低压供电法，也就是在电源的输入端，电源插头的输入端加上二十伏的电压，然后 短接启动电阻，这个是他的启动电阻，我们把启动电阻短接加二十伏的电压，这个启动电阻一短接，我在电源插头上接了一个二十一伏的电压，我们测量一下 二十一点七九伏，现在我们测量一下芯片是否还有输出。好，我们测量六角输出的电压，十七点七五伏，说明输出正常，驱动信号输出正常，并且是高弹封闭的。然后我们测量后机 大铝箔电容，也就是这个铝箔电容上边是否有电压，发现电压为零，说明出 g 信号的能量没有传递到刺激。首先用万用表二极管档测量一下初级线圈，初级线圈是倒通的，刺激线圈 也是倒通的，长管的三级驱动信号高占空比，加载三级这么高的占空比 电流，难道没有通过这一个长管接地吗？难道是长管出现了问题，把这个长管取下来，进一步测量 会不会使场馆的漏机与原机之间出现开路，这种情况一般不多见。好，这个场馆呢，我已经取下来了，他是二十 n 六五 c 三的 管的测量啊，一般测量他的原极到漏极的其二极管特性，所以我们打到二极管档来测量一下原极到漏极之间，发现没有二极管的特性，我们测量看无穷大，说明这个场馆 已经损坏，我们把这个长管呢更换掉，嗯，长管已经更换，下边我们再次利用低压供电法再次上电。好，这个时候我们测量输出的电压，这是 后机次机整流铝包的电容，我们测量他两端的电压，我们看这个时候的电压，六十九点七九伏已经正常采用低压供电阀，现在已经 证实整个这一部分已经修复。下边呢，我们采用高压供电的方法来进一步确认是否输出正常。 在上试电之前，我们要注意把这一个启动电阻的短接线呢，要要去掉，不然就会把这个芯片再次烧坏，同时会把这个长管烧坏。好，刚才我们测量的电压是正常的，我们看这个时候的指示灯，指示灯红灯和绿灯都点亮了，然后把启动电阻的短接线去掉，上强电进一步 测试好，现在我们上强电来进行测试，看炸不炸。我们上电测量一下高压部分的大电容两端的电压，我们看三百一十三伏，然后测量输出 电容两端的电压，六十九点八伏正常，然后我们看一下红色指示灯正常电量，绿色的啊也电量， 那说明这个充电器已经修复。我们进行一个简单的总结，首先检测的是芯片，排除外围原件之后，推测是芯片的问题， 然后我们把芯片拆下来之后检测确实存在问题，就是一角与地之间一经击穿，然后芯片低压供电测量芯片正常，但是利用低压供电法发现后期没有输出， 那么怀疑就是长管原机与漏机之间开路，当驱动信号加载到开关管上时，开关管不能够产生导通的电流，因为他是处于开路状态，所以怀疑这个开关管有问题。更换开关管之后，再用低压供电法测试正常， 然后上强电测试也正常，说明这一个电动车充电器损坏的原件就是电源管的芯片和这个开关管，当然了这个电路中的 tl 四三幺 这个粉丝朋友把它取下来了，然后又配了一个四三幺，那么这个电动车到此已经完美修复好，今天的视频呢，就到这里感谢大家的收看，再见！
