哈喽，大家好，我是修手机的顶天立地哥，二十年手机维修老店，让老铁修手机不花一分冤枉钱，今天咱们继续分享维修视频。

oh boy。

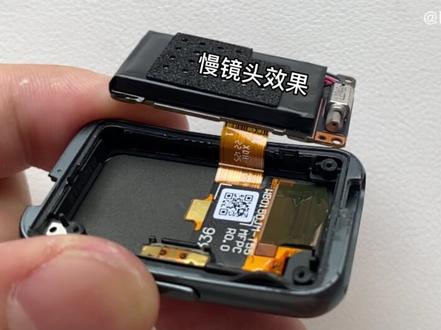

两百块钱的华为手环七，我们开箱拆机，首先看一下包装，轻薄设计，血氧自动检测、超长续航、鸿蒙系统 amoled 全面屏、心率、睡眠、血氧检测五 atm 防水 nfc 这个版本不支持啊，需要 nfc 版？行，先说这么多，开箱一个手环门体， 配了一根磁吸的数据线，一个说明书，没了 这个产品有什么用呢？我认为它的核心价值有两点，第一，提高生活的便利性，他很轻，可以方便的带在身上，看时间记不提醒支付，甚 甚至有时可以不用带手机啊，很方便。第二，他是大健康管理的入门级产品，可以进行身体数据监测和运动数据监测，因为他直接跟你的皮肤接触，理论上你的所有体重信息，如果基础条件允许的话，他都能在第一时间感知，这些就是他的价值。 外观设计是一个方形的略带曲面造型的全面屏，通过滑动可以查看各种数据，时间、心率、血氧、天气、运动数据。 一个按键可以配合触屏交互进入到更全面的功能展示区，背面有检测模块，这样才方便获得提成信息，旁边是进入触点，内部有磁铁，方便磁吸对位充电。他这个硅胶表带是可以拆卸更换 的，就像这样配合手机 app 可以查看更丰富的功能。这里就不展示了，我们直接使用吧。买了张机票，打了个飞机，来到了深圳莲花山公园， 户外跑步开始锻炼，结束 三点八六公里，这些就是相关的运动数据，感觉上挺全的，不过这次非常遗憾运动轨迹没有记录下来，白跑一趟。另外他这个五 atm 防水，我解释一下啊，五 atm 就是五十米防水，代表 他可以承受等同于五十米进水水深且持续十分钟的压力，但并不是实际水下五十米的防水能力，真实水下五十米压力要大得多，所以他不适合去潜水，普通游泳是可以的。那么问题来了， ip 六八与五 atm 哪个防水等级更高？评论区告诉我答案。 先别着急，我又坐上了飞机，开始滑行， 又来到了一家游泳馆，游泳模式开始结束，这就是游泳的数据了喽，一眼，大家给看看这是什么水平？ 行，就这么地，我们开拆深入了解一下他的设计。先用热风枪加热一下， 这个玩意通过一整圈的密封圈来固定，很精密，甚至还有四个极小的卡扣，就像这样的一边一个充电的基础，触眼打胶密封，磁铁打胶固定 主板是通过三个螺钉加两个定位肉固定，中间这三个就是健康检测模块，主要利用 ppg 技术， ppg 的中文名就是光电容积脉搏波秒击法。它的原理简单地说就是利用光的反射，用两 色的绿光照射皮肤，之后，光束将通过反射的方式到达光电接收器，根据血液中透光绿的脉动变化折算成电信号，再运用一定的算法折算成心力数据。 血氧的检测也是同样的道理，关键点就是含氧量，不同的血液反射率就不同，数据自然就不同。为什么是绿光？因为绿光在红色的血液中吸收率是最大的，用绿光检测对数据判断最准确。 边上一个屏蔽罩，旁边是阿波罗公司的一款超低功耗 mco 芯片， ama 三 b， 这就是台面式的充电触点，对应后盖上的进入触点，这个槽同时也是磁铁的鼻孔，一个排线座联通到屏幕内侧。这里边看着也挺复杂，背面 有电池，上面沾有 eva 泡棉，起一个保护的作用。旁边是微型震动马达，通过偏心轮触发震动。 他这个按键也很厉害，按压的结构都在壳上，通过两个进手出点连接电路板。拆一下屏幕模块，就这块的结构可不简单，我们先把屏幕给拆下来， 卧槽，变色了，一不招二不休。 这个屏幕是一个模组通过一圈的背景粘在外壳上，不好拆，已经被我吹的变色了，大概率是烧坏了。在这个模组中，最外侧是玻璃，玻璃内侧边缘印刷了一圈黑 黑色的油墨，一刮就能刮掉，继续破拆的。 里边这个碎的应该是触摸屏，这个是 a m o l e d 屏幕，它貌似是非常好的屏幕，想要速度快，自发光，低功耗， 顶出按键就长这样，按键这边有弹簧有挡圈，通过金轴轴触发 行。这个小东西可不能小看，它真的不好设计，越小的东西越难设计。再快速看一下它的加工工艺， 首先是表带主体就是硅胶材料磨牙硫化成型，前面这个金属转轴的部分需要先放在模具里，之后再放 需要磨压的硅胶原料，磨压之后他俩就是一体的了。中框这个塑胶件结构和磨具都不好，设计很精密。 两侧转轴的位置有可能会先出内缩滑块，然后再整体向外走滑块内侧至少这边和这边会向里走滑块或斜顶， 这个地方也会相对出运动机构。还有这小细节是真的多，看瞎了不看了，甚至在外观面看不到分膜线，不排除他有打磨的可能性。最后喷涂有金属质感的漆，很顺滑很亮。 行，就说到这吧，手环基本是废了，这个电路板还能用，私信吧，先到先得。以上就是这期华为手环的玩法拆讲解，感谢大家观看。我是叮光，我们下期见！
