防火卷帘门安全光栅的接线方法

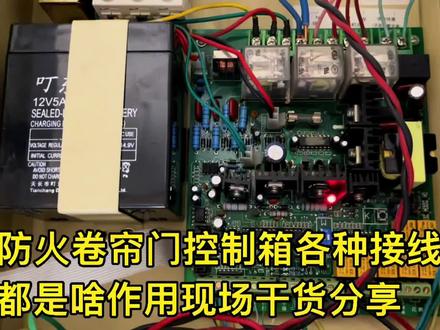

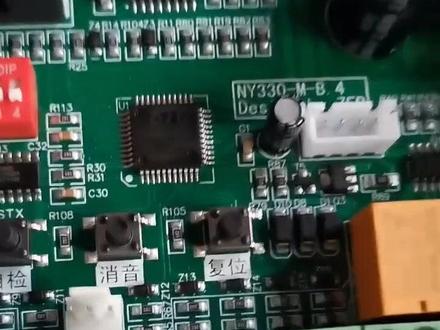

大家好，我是橙子啊，昨天和一位粉丝进行探讨卷帘门控水箱的事，然后呢大家有很多不懂卷帘门控水箱的原理， 还有他内部结构的功能，今天根据这个还没有安装的卷帘门控制箱和大家说说他的内部情况，还有咱们消防的各个接线， 通过模块控制他是怎么回事，和大家讲解一下，希望对大家有所帮助，别忘了一箭三联，废话不多说，干货走起。首先大家请看这块有三项电的开关，也就是 卷帘门内部的一个电源总电源开关，这块就是外接的三项电源，也就是三百八进入到咱们这个箱子里面，这个位置就是他 他的三个保险，然后呢也是他一个电源的插孔，再往这侧来， 哎，这个就是他的控制箱输出电压去往电动机的，再往这来电磁铁，也就是我在平时指导大家的时候跟大家说的，他的刹车底下是他的保险， 再往下来就是咱们模块的接线位置，十三十四，底下故障反馈，十五十六是他的上位反馈，十七十八是他的中位，十九二十是他的下位，这些反馈都是接到咱们 输入输出模块的反馈位置之上的，然后这个是他的限位器接线位置，这里 就是咱们模块启动端接线的位置，有半将公共和全将之后呢四五六，也就是卷帘门附近的烟杆或者温杆报警让卷帘门下降的一个接线点。 然后这个一二三就是咱们手动控制盒的接线位置，这么说大家不透彻，我直接给他来到箱内接线位置和大家说，记住刚才橙子说的图纸了吗？他的电源开关三百八，进来这块就是去往电机的插孔和接线位置， 再往右侧来，哎，就是他的电机刹车，还有他的保险，底下这个就是总电源的保护板的一个保险，这块就是他一个小型变压器，通过他调节电压，然后输送到咱们的 每一个设备的电压使用上。底下来这个白色的就是手和的节线位，然后旁边的就是他的模块启动端口，这个是他的限位器， 我手指的这个是模块启动，这一侧是模块的反馈触点接线位置，这些接线就是咱们控制箱与电机还有现场的手动控制盒，还有与模块的整体连接的一个位置。 在这个接线图上还有一个未来回拨动的四个小钮，大家请看上面标有有缘和无缘，一共四个波钮，在咱们平时使用是 前两个开关就是他的有缘，后两个开关就是他的无缘，前面就是他的有缘和无缘接线的一个插头， 也就是这个箱子，你模块需要他有缘他就是有缘，你需要他无缘，他就变成无缘。工作火警反馈、下位反馈、中反馈，还有上位反馈，这四种反馈就是通过咱们的模块 反馈，哎，接到这个位置模块去把模块的反馈线接在这四个位置，你想让他上位反馈，他就上位反馈，你想让他下位反馈，他就下位反馈。 旁边的一二三就是手动控制盒的接线，他有专门的线设置了一个插头，上升、公共和下降，这三根线接反就会导致按卷帘门上是下，下是上， 或者光有上或者光有下，这个大红钮就是箱子的总电源开关，这里就是去往电机的三百八结， 还有他的电磁刹车，去往电机的线路向续接错，他会导致电机转动，相反上是下下是上， 电磁刹车线路接错导致电机没有刹车。限位器线路接错导致乱报反馈。这个是他的备用电池，是他的备用电， 这里是他的一个开关，他主要给这块板子提供备用电源，上面那个变压器给板子提供主电源，通过三个保险丝进行保护。 消防模块的启动接线位置，还有反馈接线位置，还有去往电机的接线位置，还有手动控制盒的接线位置，还有去往电机的电源，还有限位器的 接线位置，还有咱们平时安装容易导致接错线的问题。橙子在这期视频里都和大家讲解了一遍， 希望对大家有所帮助，一切从现场的实际角度出发，和大家分享这些消防的相关知识，希望对大家有所帮助！点赞、关注、收藏、转发、评论，长安点赞见！强烈推荐！ 你们的支持是我最大的动力！今天视频就分享到这，咱们下期视频不见不散！

先打开控制器，然后找到这个说明书，我们对着说明书说好了啊，消防模块信号的话是无缘的话，无缘半将的话，我们接法就是接一个嗯，十三的端子， 然后加一根十四的公共线，然后反馈的话两根反馈线就是，呃，就是下位反馈， 下位反馈就是二十二，二十三，如果是强将无缘的话，就是要接到一个十五的端子，然后接到一个十四的端子， 下位反馈则不变。二十二、二十三。如果消防模块给的是 二十四伏有缘的话，如果是半将的话，我们这个信号的正极线，呃，就接到半将，半将的话还是十三， 然后把负极线接到这里，二十五，握紧反馈二十四，升光报警器，正负极 如果全降的话全降，这个消防模块线的话应该接到这边全降十五，然后 然后这个还是接到二十五两个段子，下位反馈的话就是不变，二十二跟二十三两个段子 我们来看一下，这里都是比较清楚的啊，就是半将公共全将，这边就是下位火警。

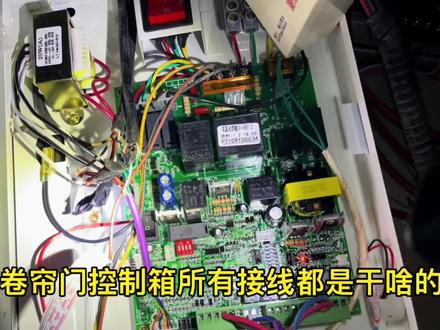

大家好啊，我是橙子，我现在在梯子上，然后给大家分享这期视频，是消防防护卷帘门的控制箱，然后他是各个接线都是什么作用，都是通往哪里，然后他的功能跟大家现场的说一下， 这是他的空开，刚才我给他更换备用电池了，我给他电给他送上。首先跟大家看看他的各个接线的一个接线说明，每个箱子上都有啊，除非老箱子上脱落了，没有这个接线示意图， 我手指的方向，这个就是他的电机的限位开关。然后第二个是他的手动控制盒，第三个是他的消防联动部分，也就是接到模块，第四个就是烟杆联动， 第五个就是他的咱们联动模块，控制这个箱子的接线位置，然后咱们看看他箱子里面，首先这个空开三百八进来，通过这个空气开关，然后 电进入到咱们箱子里，之后下面是他的备用电池，我刚更换完，刚才那个已经报废了。之后呢，咱往底下看他的电过来给这块来三根线，第四个端子是他的零线撒火一零三百八十伏， 接在这个位置上，然后咱们再往这侧来这个 这个红线啊，就是他的电机接线，然后再往最右侧来两根蓝线， 就是他的电机上的刹车接线位置，之后再往下来有两个叉子，大家看吗？这个 红黑线哎，连接到这，这就是他备用电池连接到主板上的一个插口，然后这个两个绿色的，然后就是他变压器给主 版的一个合理电源，我刚才没有用万用表测量，不知道他输出多少符啊，很抱歉。之后呢到这块来是他的面板控制部分，通过线排安装到这之后呢， 再往底下来，大家请看这个结合咱们刚才那个说明啊，箱子面板的背面那个接线说明 后，大家请看。首先第一个端子就是他的限位器，也就是电机上的限位器，控制电机上升下降停止的三根线， 有上纤维，下纤维，还有公共线，之后底下再往右侧来， 大家再按照图纸电子锁盒，也就是我常说的手动控制盒， 就是现场人能搁手控制卷帘门上升下降的接线接在这个位置，然后 这个模块哪个厂家咱不说啊，按照老规矩，模块输入输出之后，他有一根启动线，蓝色和黄色一组，接在哪个位置啊？ 咱们细细的看一看啊，十二是全降 十和十一，十一应该是公共线，接在这启动就下降到底了，然后这根红黑线就是他的反馈线，大家请看啊，这上面都有说明，然后反馈线 下限位反馈，然后是二十，十七，最边上那个是公共线公共端， 然后接十七和二十就是他反馈的出点之后卷帘门下降到底模块报反馈信息，这个信号是通过限位器传到主板，主板在传到咱们模块模块传到 主机的销公式这一块。说完咱们往上来由几组线到达电机呢，这一组这个是他的电机线，这是他的刹车线，然后底下还有他的电机上的限位线， 限位器的线啊，然后就形成了主板，咱们这个控制箱，控制上面软链接之后到达到达他的电机，这几根线控制通过咱们控制箱 之后控制这个控制箱呢由咱们模块进行控制，反馈启动都是通过模块，模块需要接线二十四伏 之后呢这个接线橙子跟大家就说到这，之后呢再跟大家看看他的接线图，只有大家真正的了解如何接线， 在根据自己实际的现场，再根据橙子视频里说的这些，每个箱子基本上都是一样的，但是接线位置可能有所变化，然后消防报警主机的各个品牌也不一样，但是都是大同小异。今天视频 主要就是跟大家分享控制箱这一块如何接线，然后大家请看，我站在梯子上给大家录视频，分享视频，希望对大家有所帮助，制作视频不容易啊， 大家给橙子点赞、关注、收藏、转发、评论，强烈推荐，强烈推荐对我很重要啊，长按点赞键就是强烈推荐！ 感谢大家一路来对橙子的支持，今天视频就分享到这吧，咱们下期视频继续分享，不见不散！

大家好，我是橙子，这是一家商场的 地下防火卷帘门的控制箱，刚才大家已经看见了，他现在正在报故障， 今天带大家看看他为什么爆故障，然后再跟大家分享一下卷帘门控制箱消防联动管理的模块接线，接在控制箱的什么位置，主板的什么位置，跟大家分享一下。 一直在想确实挺吵的，然后我首先把他这个喇叭的线给他拔下来，便于我思考，查看他哪里出现了问 问题。通过细微的观察和现场手动控制箱，咱们测试他的电机和主板动作相应的都正常。那咱们现在就应该 查看他的电源如何，是否有问题，经过测量之后发现是他的备用电池充不进去电了，然后导致备用电源亏电。现在我正在把它的两个 正极和负极线路给他摘下来，然后更换一个新的备用电池。 说实话像这种问题经历的多了，第一时间听他的故障声音和现场查看就知道怎么回事。 这会功夫我就把他的旧的电池拿下来，把新的已经安装上了，这个细节大家看明白没？我把电池反正给接反了，然后我把它喇叭 给他安装上，之后我把这个电池又转过来，又安装一遍，之后我把他的正极红色，负极黑色再给他连接到他的电池上。 卷帘门也就这几根线，电源没问题，也就是主电，然后就是备电，看看有没有问题，然后各个接线限位器，各个接线是否有问题，剩下的就是这个备用电池了，咱们在以后的工作当中经历的多了， 相对经验丰富了，这些问题基本上就能排查，第一时间就能锁定是什么问题导致的爆故障。 还有一个就是他这个模块安装到他的这个卷帘门控制箱内，这样是不符合要求的，他应该安装到统一管理的一个 保护箱内，进行统一联动或者控制卷帘门控制箱。下面我就把这个模块 现在咱们这么看，不够直观，我把模块把它抠开，然后让大家看看里面的接线，像这个品牌的设备需要接什么线，然后都接到哪里，怎么样控制这个 卷帘门的控制箱，大家请看这根蓝白线，一根接到了公共，一根接到了他的全将，然后这根黄绿线一根接到他的下围，一根接到他的公共。咱们在现场的时候， 如果发现这样接法，说明就是蓝白线接在了他的权降上，黄绿线就接在了他的反馈上， 也就是通过咱们的模块输出的一组启动线和一组反馈线。下面我把模块给它拆开，让大家看看它模块内部的接线情况。 首先大家请看我现在这个光线比较暗，所以没办法，只能通过手电让大家看， 一二触点就是信号总线，四五就是反馈触点。然后咱们再往模块上看，上面有两组 黄绿线，我手指的这一组就是他的信号总线，也就是信号线接到他的一二上，然后另一组黄绿线，四五就是他反馈线，底下 这两根线就是他的启动线，那么这就是模块的接线方法，大家看到了吗？之后我把模块给他安装上， 这回大家就知道怎么回事了吧，反馈线就接到刚才的 卷帘门控制箱主板的反馈触点上，也就是下位和公共 启动线也是通过模块出来的，安装到全降和公共线上，大家请看就这两组线，一组线接到他的启动端子上，一组线接到他的反馈端子上， 这个就是他这种品牌的接线方法和控制箱的接线触点的接线方法，通过消防报警主机联动和总线启动控制这个卷帘门下降和反馈就是这个过程。 一切从现场的实际角度出发，跟大家分享消防的相关知识。备用电故障卷帘门模块如 如何接线，橙子就跟大家分享到这，希望对大家有所帮助，别忘了给橙子点赞、关注、收藏、转发，强烈推荐！ 评论和推荐对我很重要，咱们老铁帮我点一点。然后这里要十分感谢视频打赏的几位老铁， 感谢你们的支持，然后今天视频就到这了，感谢大家的观看，咱们下期视频不见不散！

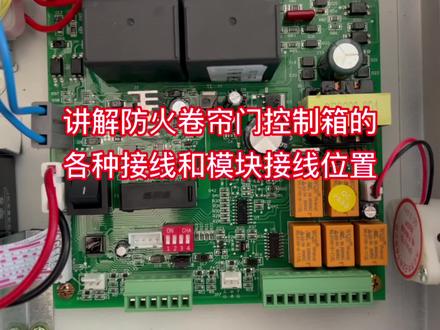

今天跟大家讲一下防火卷帘门控制箱的接线方法，电源五根线进来，地线、零线三根，火线接在这里， 马达五根线有两根是电磁铁，三根是马达线，可以直接插在这里，也可以直接接到这个上面五个端子都可以的，这个是形成限位线，插在这里也行，或者是接到这个三个口号也可以的。中间是公共两边的上下， 这个下面接烟杆、温杆之类的，然后这边一长排就是接消防控制中心，然后他这边都有说明，按照这种来接就可以了，都是消防上用的，但是也不全用。 这边就是几个功能线，这边接线位线，上线下线，公共这边接全疆半径线杆温杆直接接到这， 在这个侧面就是手动按钮，上升停止下降，这边就是电源开关，大家在维修的过程中如果说遇到其他问题都可以联系我。

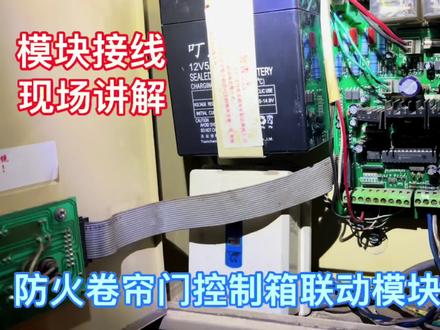

大家好，我是橙子，今天和大家分享一下消防防火卷帘门控制箱有问题了，然后咱们现场给他更换一下， 现在这个片段是龙哥正在调整限位器，这是他的手动控制盒，上面有他的接线， 由于这个时间他家还没有营业，然后呢光线比较暗，咱们一起只能通过手电来跟大家分享这期视频了， 这个就是他上面的卷帘门控制箱的操作面板，由于他给棚里比较费劲，没拿下来，直接就放在里面了，甲方也 不要了。之后呢跟大家分享一下消防防火卷帘门的控制箱，咱们更换完的这个控制箱的上面的各个接线还有都是什么作用呢？跟大家说一下，因为站在梯子上录制视频比较费劲， 还望大家谅解，希望大家能够知道卷帘门控制箱的各个接线还有功能都是怎么回事，希望对大家有所帮助，别忘了给橙子点赞、关注、收藏、转发评论，强烈推荐，长按点赞键就是强烈推荐， 对橙子很重要。那么咱们现在就开始，首先映入大家眼帘的这个就是我刚更换完的卷帘门控制箱，然后还没有整理，现在线路 比较凌乱，一会跟大家分享完了我会注意处理。首先呢给大家看看他这个 模块，这个模块是通过消防报警主机的这个回路的总线来的啊，然后他进模块的是两组线，一组是信号线，一组是二十四伏线， 哎，我手指这个就是进入到他的模块里面之后呢，我手指这个出去的就是一个一组启动线两根，然后一组反馈线两根，随着我螺丝刀指的方向，这个是他的反馈触点，这个是他的启动触点， 咱们模块联动什么的，就通过这两个连接线的位置进行控制。这个卷帘门控制箱螺丝刀子指的这几 一根凌乱的线就是他去往电机上的限位器线，他直接联通电机上的限位器，三根线， 一个上限位，一个下限位，中间的是公共险。然后我用螺丝刀子给大家指一指， 看看这根三根线接在纤维器的哪个地方，哎，蜡管做的保护，然后大家细看啊，他这个在里面哎，不算太清晰，那个就是纤维器，然后呢，这根线到纤维器的三根线 之后，这一根往上来，这个就是电机来的三相电，也就是去往电机的电源线，三根连接 接到控制箱的主板上的这三个位置，然后我手按着的这个就是备用电源的开关。咱们接着说啊，这三根线去往哪里呢？也是去往电机的，随着橙子指的方向，大家慢慢过来， 哎，也是通过蜡管保护到哪了，哎，就这根线是进到他电机里面的电源线，他连接到咱们 消防卷帘门控制箱的三根电源线，他是给电机提供电源的，通过控制箱电源主板供电的， 然后这三根线旁边还有两根线，这两根线大家请看呀， 接到这个位置他是干啥的呢？我先给电机线这个保护罩给他按上，橙子给大家捋一捋，随着这根线直接连接到他的电机这个位置，他是干什么的呢？他就是电机的刹车， 刹车的线连接到刚才橙子指的那个主板的方向，他是控制卷帘门停止 和上升的一个刹车线，上面四根线大家应该都知道了吧，三个火，一个零线就是他的来控制箱的主电源，这个是他的总开关，这个是他的变压器变压出合理的电源 供给咱们的主板。然后我螺丝刀指的这个就是他的手和线，现在我跟龙哥正在对照手和线，为什么呢？因为这个控制箱的手和和他原有的手和不是一个厂家的，所以要 对照他上升、停止、下降、复位、火警等相关线路的连接，才能在站在地面控制这款控制箱。之后呢，咱们接线的同时， 箱门背面有很多接线的接线图，咱们通过这个可以看反馈模块的接触点， 还有他的电源电机在这里面都一目了然，大家也都能看见细节部分再跟大家说一下啊。螺丝刀指的这个就是他贝店的保险丝，然后上面这仨就是他主电的保险丝，这个按钮是他贝店的电源开关， 哎，这么似的我就给毙了，然后他现在报的是被电闪烁故障了，那个角度看不清，咱变换个角度，哎。这三个里面是保险丝，就是这个主板的主电的保险丝， 然后就是主电的插头，还有被电的插头，再往底下来这个排线就是连接，连接到主板了，就是操作面板，这款箱子的上升下降等相关按键，在这个 操作面板后面这个主板上里面有黑色的小按钮， 之后这一侧是他的箱子的喇叭，哎，现在我们正在调试的时候，他有响声，我们先给他拔下来，拔完了我现在我给他安上吧， 已经完事了，之后一会我给他线捋一捋，要不然这造的没样了，线接熄灯，一会给人家捋捋，整板正的咱们就完活了。 卷帘门控制箱也就这些，跟大家总结一下，模块的接线，喇叭的接线，电源的接线，纤维器的接线，刹车的接线，主电和被电，然后这些接线大家 都了解了，具体的消防防火，卷帘门爆故障大家也就有所清晰了， 也就知道怎么处理他怎么回事报的故障了。这就是他家棚里的情况，刚才给大家看的就是他有问题的那个卷帘门控制箱，本来想给他维修了一下，但是甲方 给咱们的意思就是让咱们更换自己有这个件，那咱们就按照甲方的要求给他更换一个新的就可以了。 今天视频就跟大家分享到这吧，希望对大家有所帮助，别忘了给橙子点赞、关注、收藏、转发、评论，强烈推荐，咱们下期视频不见不散！

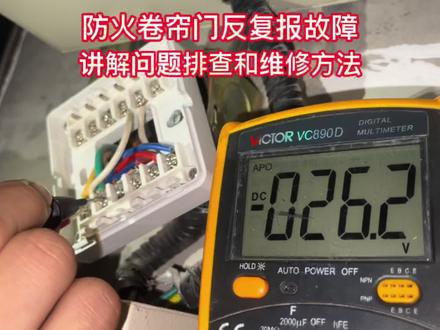

大家好，我是橙子，今天和大家分享一下防火卷帘门爆故障如何维修，大家请看啊。首先他的消防报警主机上没有显示 防火卷帘门的故障信息，然后咱们来到他的信息查询里面，看看他的故障信息是怎么回事， 大家请看啊。防火卷帘门爆的故障，爆完故障，然后马上就回复咱们从故障信息上找到这个防火卷帘门，通常这个故障是由防火卷帘门的管理模块 抱回去的故障，那么一般情况下都是控制箱或者模块或者线路等原因导致的故障。首先我来到现场查看了他绝联门控制箱的电源部分，还有各个界限 是否正常，因为是闪爆故障，所以说现在卷帘门处于正常状态，也就是控制箱和模块都处于正常工作状态， 这根线就是他的启动，然后这根红蓝线就是他的反馈线，白蓝线就是他的启动线。压接完好， 我用手用力的按一下，看看他的接线插头是否牢固，是否有松动，因为他有松动，接触不良的时候，模块容易爆故障，因为检测不到这个电路板。 全部检查一遍之后，我再查看他的卷帘门模块，用万用表直流二百档位进行测量，大家请看，现在我打到直流二百，先测量了他的信号输出， 非常稳定，在十八伏左右，紧接着我又测量了他的二十四伏电源输出非常稳定，很好，没有问题。之后我又仔细检查了他模块的各个接线是否牢固，是否有松动或者氧化的迹象， 现场观察均未发现有问题的出现。那么像这种情况咱们是如何来解决呢？咱们接着看橙子和大家分析和讲解。 这期视频比较长，因为整个查修过程需要跟大家说一遍，想要学到相关的知识请大家耐心看完。现在我们正在仔细检查模块接线是否有松动或者氧化 连接是否正常，现在这个模块属于有缘接法，检查完模块之后， 我们探头没有安装之前，向消防控制室拨打电话，控制室抱回这个模块的故障和主机内报的这个模块的故障是一致的，证明没有从码， 也就是没有其他设备和这个卷帘门模块用的一个号。紧接着咱们测量他的足电压， 一火一零就是他的二百二，然后两个火同时测量就是他的三百八，切记此时万用表必须达到交流 七百五，这是我平时测量的习惯。然后再测量电源给变压器 的一个输出电压是否正常，也就是给电路板的一个主电源，此时测量均正常。这个部分就是防火卷帘门控制箱电源板的一个去往变压器的一个电源插口。 紧接着测量变压器输出到电源控制箱和被电输出电压到控制箱的电压情况是否正常，大家请看现在显示十五伏，证明被电输出正常， 再往底下就是他这块电路板需要输出的五伏电压等相关电路板电源输出电压。那么在这里就要 跟大家说，为什么我要测量这些呢？因为消防模块需要检测这块电路板的电压组织，当模块检测不到现场的设备，比如说这个防火卷帘门控制箱的这块电路板他也会爆故障， 比如说这块电路板的电压不稳定，模块正常检测的时候正常他不会爆故障， 偶尔电流或者电压过低，模块检测不到电路板，就容易谎报或者误报闪报故障。 通过我和大家讲解测量这些插头或者输出的电压均正常，那么此时这个卷帘门控 控制箱就是好用的，没有问题。咱们通过现场控制箱的按钮测试卷帘门上升下降，输出电机的电压均正常。 仔细检查模块连接到主板的插头和线头均正常，没有松动或氧化， 这个就是橙子排查防火卷帘门报道这种故障的一种方法，希望对大家有所帮助。那么此刻现在这个故障咱们是哪里出现问题了呢？因为这款 卷帘门控制箱自带二十四伏启动电源，不用咱们模块有缘接法，直接输出二十四伏启动他的控制箱质量，所以只需要咱们 管理他的这个输入输出模块，接线方法用无缘接法即可。那么细心的朋友们就会看到，这个模块现在用了一根白色跳线，正常他就是有缘接法， 咱们将这个模块改成无缘接法，这个闪爆故障的问题就解决了。这个品牌的模块有缘和无缘的接法我以前的视频讲解过，想要了解的老铁们可以翻看我以前的视频， 在这里由衷的感谢有几位老铁对我的视频打赏，感谢你们，考虑到隐私问题，在这里就不一一感谢了，今天视频就讲解到这，希望对大家有所帮助！ 点赞、关注、收藏、转发评论，长按点赞键，强烈推荐！你们的支持是我最大的动力，今天就分享到这，咱们下期视频不见不散！
