UG如何画两个圆柱压缩弹簧？

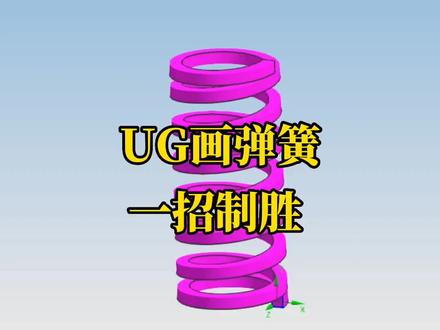

优质化弹簧，一招制胜。大家好，我是模具杰哥。找到插入里面，找到曲线，选择螺旋线，螺旋线的话呢，这个直径输十，螺距输四，然后中指限制输入三十点确定 插入里面，找到任务环境中或者草图选择创建平面，选择螺旋的点，点确定， 然后再输入一个圆圆的话，直径输入两毫米点，完成草图。接下来在选择插入里面找到少略，选择少略，选择曲线 圆引导线的话呢，是我们的螺旋线，这里的话呢，一定要注意这一个强制方向，一定要选择 z c 方向，然后点确定。

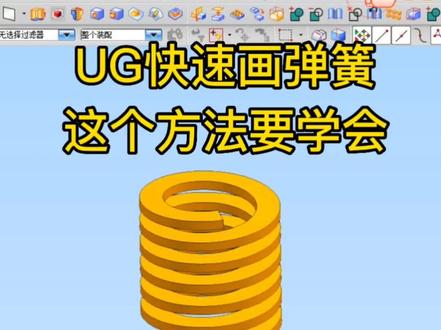

ug 化弹簧这个方法你一定要学会，第一步选择操里面，找到圆柱体，选择指定的点点确定。第二步找到操里面呢，选择曲线，找到螺旋线，它的高度跟我们的圆柱设置成一样， 然后第三步找，找到插入里面，选择弯边曲线，选择规律延伸，然后弹簧，比如说你延伸出来是一个三毫米，然后选择螺旋线面的话呢，选择圆柱面，然后点确定。 最后一步呢，对这个螺旋片进行一个加厚就可以了，找到偏置缩放里面，选择加厚命令厚度的话呢，我们加厚成两毫米点确定，这样的话呢，这个弹簧就已经画好了。

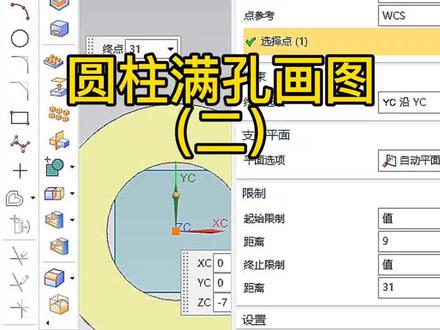

好，确定，那么这个时候呢，就画好这一条啊，七毫米的这个孔的距离了，然后呢我们再把这个用管道扫略 啊，他是一个三毫米的孔，那么我们就直接剪去，他就得到了这个下面的这个孔的一个啊位置，那我们可以测量一下， 是吧？中心是七毫米的，那么上面这两排孔呢？它是啊左右各一个啊， 那这个时候的话呢，我们又要来看他的位置了，上面这个孔的位置是三点五啊，到里面的距离角度的话呢，是三百六十度除以二十四，再除以二啊这样的一个角度，那我们就直接画嗯，一样的点子线。好，我们点这个 w cs 清零，这里是负三点五为起点。好，确定，那么这次平面呢，我们也设置一下，这个平面肯定是以这个面开始往下负三点五的这样的一个平面上画， 然后呢我们再选择做结束，结束的话，这个时候我们要选择下面这个直线，让他成一角度， 是吧？乘以角度就可以了，这个时候就会产生这样一个角度，那么这个角度是多少呢？三百六十度除以二十四，再除以二啊，最终的度数就这个点确定 就出来了，那么那我们把它长度呢，再改一下，长度呢，我们不要这么长就可以了啊，大概能穿过就可以了啊，退出重新来。好，重新来把这个 呃长度给他调整一下。好，大概这样就可以了啊，只要能穿过就可以了，然后再来做管道 直接给他剪掉啊，三毫米的把孔剪出来，然后在干嘛呢？正列啊，正列特征，直接选这个孔再选啊，选这两个管啊，直接来一个圆形正列， 适量啊，微轴旋转点啊，中心好，跨距三百六十度，二十四个啊， ok， 确定 就得到我们的啊这一圈的数据了，那么再把它往下增列就可以了，选中它， 选中管，选中这两个管，然后点这个正面特征，这个时候来一个线性的线性方向往下走，注意方向，反向往下走。多少个呢？距离是多少呢？ 他就他的这个孔的这个孔的这个孔的距离是六点一，那我们肯定是六点一的距离，那么数量啊，数量的话，你看一下这个数量有没有到底哈， 可能是二十四个哈，不是二十三个。好，然后呢再点确定，看下效果是不是这样的哈， 好，这就是我们正列出来的一个效果哈，那么是刚刚好的啊，二十四个，好，就这样操作就可以了。
