中望3d减压阀仿真动画教程

减压阀是通过调节将进口压力减至某一需要的出口一压力，并依靠减至本身的能量使出口压力自动保持稳定的阀门。 下面以先导式蒸汽减压阀为例进行介绍。先导式蒸汽减压阀分为先导阀、入阀、疏水阀三部分。 先道阀部分的主要结构为，先道阀过滤网、先道阀弹簧、 先导阀 先倒罚坐、先倒罚痞、 隔膜弹簧、调节螺栓等。 其作用是通过小亮蒸汽的流通来控制整个阀门的开关。 住杂部分的主要结构为，主杂弹簧住杂、汽水分离器、住杂作 把体活塞、汽水分离器滤网。主要作用是对进入的蒸汽减压稳压，应对其中的杂质进行分离。 疏水阀部分主要结构为，疏水阀盖、疏水阀体、疏水阀 排坐足球。 其作用是将在主杂中过滤出的水和杂质排出杂体。 千岛式减压阀主要材质微不锈钢，可入体，最大工作温度二百二十度，最大工作压力二点一跑。 先导式蒸汽减压阀通过先导阀控制主阀的开关与流量，后经疏水阀将冷凝水与杂质排出杂体。 弹簧类被压缩前，猪杂及仙道阀在仙道弹簧和主阀弹簧的作用下处于关闭状态， 蒸汽流经通道通过先导砸过滤网进入先导舱， 旋钮调节螺栓调节设定压力， 弹簧受压，随后隔膜弯曲推动先导阀杆向下运动，从而打开先导阀， 蒸汽进入活在上方的仓体，推动活塞向下运动。住砸打开蒸汽流至减压阀出口端， 蒸汽在进入主阀前先流精气水分离器，斜向的分离器将片促使蒸汽做旋流 运动，分离其中的冷凝水和杂质。分离后的冷凝水和杂质通过蒸汽疏水阀连续排放 出口端的部分蒸汽通过压力通道进入格模下方的压力舱，并对格模产生一个向上的作用力。 这个作用力与弹簧作用在隔膜上的力共同决定先到砸的开度，从而自行调节作用于活塞的压力以及主砸的开度，确保压力始终保持稳定。

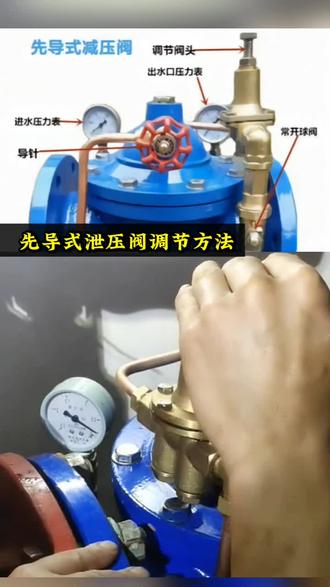

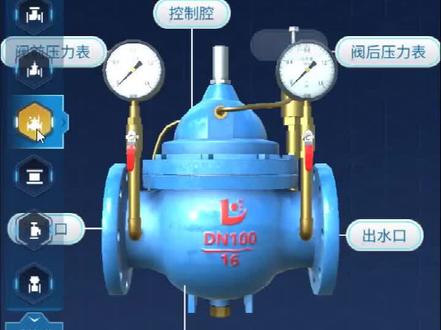

先导式减压阀由水力控制主阀、先导阀等部件组成。先导阀感应出口压力，根据出口压力调节控制枪压力，控制主阀半开度。当水流通过阀外与阀做的环形间隙时，压力下降，实现减压功能， 并维持阀后压力的稳定。沿先导视减压阀的长边铺开，我们可以很清晰的看到先导视减压阀的内部结构。 先导视减压阀开始冲水，水流进入阀体，同时进入控制枪和导阀。此时出口处水压小于设定值，水流推动主阀板上移，主阀板开度增大，阀后压力增大。 当出口处压力大于设定值时，水流推动调节弹簧阀杆上移，导阀开度减少，主阀控制枪的压力升高，推动主阀半开度减小，阀后压力降低。
