今天来教大家如何设计这种中国风的光伏小洋楼,我们先来看一下它整体的设计,有设计到哪一些材料。首先我们先从立柱与斜梁开始排布设计,这里的立柱与斜梁我们使用的一百乘以一百的方钢 立柱,斜梁排不完后,接着就是领条了,这里领条的使用规格是一百乘以五十的方通,领条排不完后。其次就是覆水槽带有了被压块 复水槽,安装完后就是开始做横向水槽以及纵向及水槽了,水槽排布设计完后就可以上组件了, 组建设计安装完两侧要做包边,下面还要做天沟水槽。然后就是外围一圈的中国风格护栏, 最后在前面再挂上小灯笼,这样就完成了一副光伏小洋楼的效果图设计方案了。

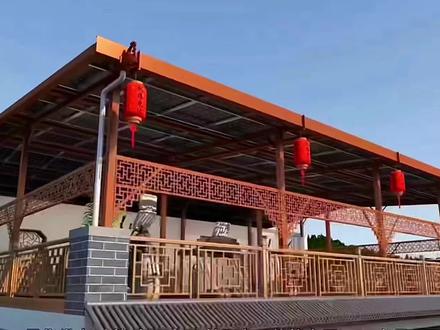

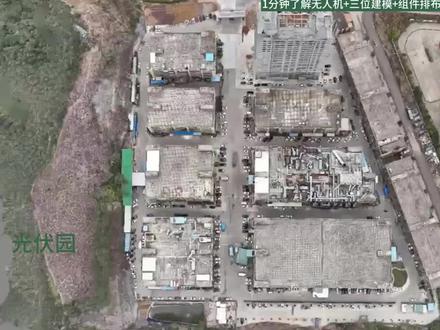

今天给一个工业园厂房屋顶勘查做光伏容量排布,该园区占地面积四万平,如果人工测量估计不实际,因为屋面还有很多设备,所以本次屋面使用大疆消费机进行勘察测量。准备起飞前先观察四周是否有过高的建筑物, 如果有,需先起飞确定建筑高度,避免飞机飞行的时候撞到过高的建筑物。然后打开我们飞行界面,点击设置飞行航点, 我这里采用手动绘制航年,在控制里地图中对着橡木地设置井字格全覆盖,画完后检查一遍,然后设置飞行高度,飞行速度,摄像头角度,检查无人机旁边是否有障碍物,确定没问题,点击起飞 导航,连续刷新,请注意导航位置,无人机会按照我们设置好的航线进行九十度俯视平面航拍整个园区, 然后再倾斜角度航拍整个园区,现场航拍完,然后拿出无人飞机存储卡进行模型制图,大概一个小时,具体时间根据项目大小,电脑配置及制图软件。园区三 d 模型出来,我们根据业主要求测量楼高尺寸,屋顶面积标注 设备区无法安装光伏区域标注根据现场核实尺寸误差不大于一到四厘米。 确定好了需要安装的屋面,就可以进行光伏组件排布设计。镀锌钢构安装高度、材料大小,逆变器到配电房电缆长度路径,出 cad 图纸,挤出效果图,然后出项目造价、材料清单和可行性报告。初步设计后可以转换 cad 排布图,屋顶尺寸立住定点位置图,立住标高图, 也可出效果图,还原原有建筑结构,业主了解光伏安装屋面每个位置排布 真实效果视觉让业主感觉光伏布满整个屋面,不只能发电,又可隔热及防水,真真切切可行满意更容易做出确定方案。
