本期视频介绍 protes 仿真软件的基本操作。启动页面，点击新建工程，填写工程名， 选择保存路径，其余选项选择默认界面左侧为最常用工具栏，从上至下依次为选择模式、原件模式、节点模式、连接标号模式、文字脚本模式、总线模式、紫电路模式、终端模式以及图表调试仪表等模式。点击原件模式 蓝色的 p 按钮为选择元件，点击后进入元件选择界面，输入关键字可以查找对应元件，例如 输入八九四五一可以得到几款相关芯片。双击需要选择的元件会自动添加至左侧元件列表中，添加电阻，输入二 es 一百五十五，在列表中选择双击添加，添加要 cd， 输入 led， 选择颜色，双击添加选择原件列表的原件，点击鼠标左键就可以跟随鼠标移动鼠标左键放置右键，取消鼠标滚轮缩放页面，按住滚轮可以移动页面。接下来做一个单片机最小系统，点击原件模式， 选择原件，输入 c 二 y， 添加金正八 vs 十 k， 十 k 电阻，三十 ps 电容，十 uf 电容。放置元件时可通过快捷键用加键旋转元件方向， 双击已放置的精正，设置精正频率 gmd 和 bcc。 在终端模式中选择双击电源，写入加五伏单片机最小系统搭建完成，画一个低电瓶控制的 led 电路， led 负极接电阻，正极接五伏单 电机。 p 领口需要上拉电阻，输入 r yes cat， 选择排组，排组各影角画线引出， p 领口也画线引出。点击连接标号模式，点击批零点零的导线，设置标号为批零点零，点击排组的二号导线 标号也设置为批零点零，相同标号代表电路实际已连接。依次设置批零点一到批零点七，标号排组设置成批零相对应的标号电阻。二、二设置标号，批零点零，电路连接完成。写一个低电瓶，点亮 led 的代码头文件，主函数循环 led 电瓶量。 双击单片机，选择刚才变异生成的还存键，选择精正频率界面左下角播放按钮，启动仿真 led 成功点亮。关注我，看更多单片机视频！

今天教大家如何利用 protest 软件画一个单片机最小系统。首先双击运行 protis 软件，软件运行后，我们先在原键库中找到我们需要的单片机，这里我们输入艾特八九 c 五十一， 找到后按下 ok 键后就可以在软件的话区域放上单片吉图服用同样的方法，依次输入 cap， 放置精准电容， 放入单片鸡精， 放置复位电阻， 输入 kipeling 放置复位电容。接下来放置电源与接地，点击 terminal 中专项放置电源与接地图， 放置好后就可以连线。 最后我们再放置一个发光二极管机电 图画好后提醒一下大家，不要忘记保存一下你的仿真图。

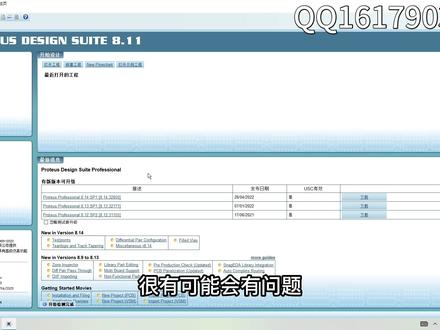

在安装 potes 八点一一 spe 之前，需要手动把其他版本的 potes 卸载掉，卸载之后呢，还有手动把安装目录一并删除，这时候才可以安装 poteos 八点一这个版本，我们双击安装包， 你这边呢，可能不会直接弹出这个安装界面，可能会先安装其他一些运行库，其他运行库我们默认安装就可以，不用做其他修改， 一定要安装其他运行库哈，不然这个软件没办法正常运行的。嗯，有可能你这边弹出来双击之后是这样的哈，或者说是安装完运行库之后是这个样子，我们呢就在任务栏这边把安装界面点出来 就可以，我们点击下一步，勾选下一步。嗯，这个界面呢，也可能也是有几个问题哈， 第一个呢，你可能之前安装过其他版本的，那么这个界面可能就不会出现，他会默认使用你之前使用的一个许可证文件，所以呢，这个不用担心哈，我们安装完成之后呢，可以手动进行一个嗯，许可证文件的替换， 然后我们点击下一步，下一步。在这个界面也有人也有一个问题，如果我们点击下一步弹出去对话框报错的话，我们也不用担心啊，点返回上一步， 选择第二个选项，这个就可以，这个是使用一个云端的一个虚格声文件，这个我们不用理会哈，选 之后呢，直接点击下一步，下一步安装就可以安装啊，安装就可以，安装完成之后呢，在手动进行一个修正文件的加载哈，我们这里选择第一项，下一步下一步会弹出这样一个界面，选择第一项， 找到我们的安装包，选择 crack， 把这个文件双击导入，然后点击第四中间这个按键安装，是这样就把正书导入进来了，我们把这个关闭， 这三个不用勾选啊，直接下一步，这里呢一定要选择第二个选项，这个是自定义，自定义呢，第一个目录千万不要动啊， 就使用默认目录就可以安装在 c 盘的默认默认默认路径，不然可能会有问题哈，然后 ctrlc 复制一下，第二个路径呢，可改成和上面这个一样啊，我们 ctrlv 粘贴， 这样呢就可以了，不然的话他可能会闪退哈，如果你安装完成之后呢软件发生闪退的话呢，可能就是这里这两个目录不一致，这两个目录一定要保持一致啊，并且是第一个路径不要改动，一定要是安装在默认盘里面， 如果你更换了其他版之后，其他版之后，嗯无法使用的话，可能就需要卸载之后重新安装在 c 盘了啊，我们点击下一步，下一步就可以 在下一步这样等待安装完成就行，然后这里我们先不运行啊，直接关闭， 然后这里看一下，如果之前你的证书是旧的，或者说是证书使用的是云端的证书的话呢，我们就点开这个文件来，是怎么样的？这个文件 点开，然后呢和视频中一样的，选择 pro 的这个 双击，然后呢再选择这个，把它卸载掉，这个呢是你之前的一个证书哈，或者说这边是空白的，就不用管 这个证书呢，我们卸载掉，然后再选择这个进行安装就可以，这就进行一个手动的一个嗯证书的替换，然后把这个关闭，关闭之后呢，我们再找到我们的安装目录叉八六 lab 这个文件，加号双击打开，这个是我们的安装波波 pot 六十八双击，双击之后呢，这个是我们的汉化啊包，把它拖过来直接替换就可以， 听话之后呢再打开可爱可文件，这有个派尺 patc h 复制到安装部落里面，右键以管理员身份运行。 可以看到刚刚呢我们这个任务栏这边呢，有一个图标闪过了哈，就说明运行过了，然后把这两个都关闭，双击运行。 可以看到哈，我们这边呢是已经嗯 成功运行了，如果这边有个红色的叉的话，或者会有个红色碳化的话，就说明是安装失败了哈，这可能是你的安装过程有点问题，或者是 之前就有版本的影响， protos 呢之一定是只能安装一个版本哈，如果是安装多个版本的话，很有可能会有问题呃，之前就用过安装过，同时安装过几个 麻烦，但是他会报错哈，不知道为什么 基本就是这些。

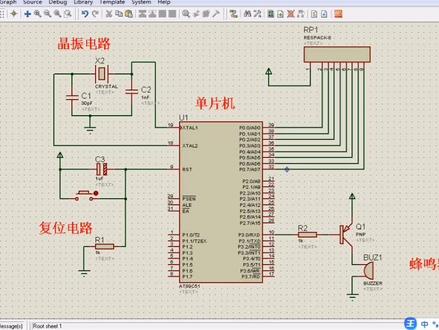

大家好，本节课给大家介绍一下蜂鸣器的实验，我们首先打开仿真图，下面简单介绍一下仿真图上面一些就是电路模块，中间是 v m 机，这边是金针电路，这是复位电路， 这是排组，就是平顶口需要接排组，这是蜂鸣器，蜂鸣器我们通过这个单面积配三点零口进行控制的蜂鸣器电路 有就电阻限流电阻加这个 pnp 三极管加蜂鸣器，我们的蜂鸣器就采用有缘蜂鸣器，有缘蜂鸣器跟无缘蜂鸣器的区别就是有缘蜂鸣器只要通电他就会响，无缘必须要给他就是方布的信号 他才会响，我们现在就用的是语言蜂鸣器，就是通过台面机控制他，让这个就蜂鸣器通电，通电的话他就会响， 这是仿真图一些介绍，我们现在就通过通编程，通过 c 源编程让蜂鸣器响。我们先打开这个 careful， careful 这个编程软件 上面是同文键，然后横叠翼，我们就要叠一封面器，就是 speed bip 等于 p 三点零，就把封面器滴就是滴，就是 p 三点零口 这边是是是主函数，然后我们单边机给他输低电瓶，这边三角导通，导通之后， 然后负面器就会响，是 beep 等于零，零就是输低电频，我们现在进行 b a 一下， 好编译成功。然后我们现在打开仿真图，我们现在把首先把程序导入进去， 首先双击带面机，然后导入程序，点击 ok， 然后运行仿真好，后面就响了，那么怎样才能把后面就关掉呢？ 如果零就是蜂鸣器响，如关闭就是一，就是关掉蜂鸣器。好，我们现在再回到这个，然后再运 行，这样蜂鸣器呢就不响了。嗯，就是单面机输高，输高电瓶，这蜂鸣器不响了，如果输低电瓶，这蜂鸣器响， 我们现在就是再通过这编程，像实现蜂鸣器就是间断性响，就滴滴就是那种间断性响，就不是那种常响的。我们现在可以试一下，通过编程 did you make， 这样我们就是在这个主循环里面我们加了一个延时，这样响延时，然后关掉，再延时，然后再响，这样产生一个循环，这样封面器就会产生滴滴滴响，我们先试一下。 好， 现在在御前仿真， 这样情况下就蜂鸣器就是间断性响。本节课先讲到这里，我们下节课再见。

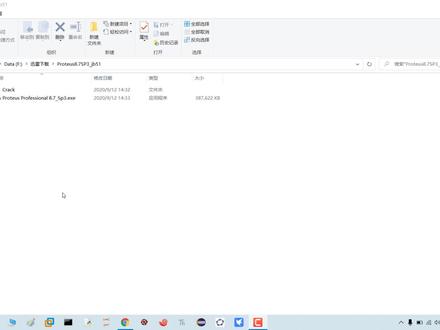

下面我们来安装电路设计，绑着软件，右键点击 以管理员身份运行，下一步 安装之前呢他需要安装维修 c 加加二零零八一些支持的软件， 点下一步同意声明 使用一个本地的安装即可， 我们找到 打开，点击 安装，点击是然后关闭， 把三个呢我们都勾上，这是经典啊， 安装，这个是自定义安装，我们把这里呢改为 一盘，然后呢把上面和下面的路径 设置相同，下一步， 下一步点击，下一步安装 这里呢我们暂时不运行， 点关闭， 复制这两个文件夹，找到刚才安装的 文件陌路 粘贴，然后呢替换不标准的文件， 下面我们运行 好，现在是英文状态。我们这里 呢找到一个八点五的汉化包，我们把这个文件复制粘贴到我们刚才安装的这个文件路径， 把这个文件呢替换掉粘贴。 我们呢重新打开， 这里呢显示注册信息， 这样呢我们就安装并安化好了，我们这里呢有个信息 评估已结束，这个许可证的期限呢已经过期了，我们先关闭， 我们打开许可证文件， 右键打开方式，我们用记事本打开， 找到，把它修改一下保存。 下面的我们双击运行， 我们呢点击这个 许可证移除，然后呢我们这里重新安装，点击显示度仪式 关闭，这时我们重新打开看一下，好， 刚才的提示呢就没有了。关于这个软件的安装我们就先说到这里。
