mos管尖峰抑制方法

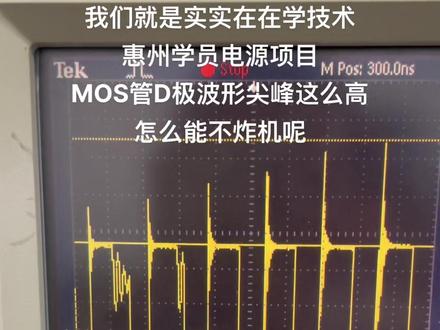

今天给大家分享一下，大家看首先看个波形啊，对不对？现在低压一百一十七伏，十二伏三，你看这个波形，这个学员，这款机啊，说一到高压就炸机，我刚测了一下他的波形，这能不炸机吗？ 对不对？这个肉感是肉感的，这个样子能不炸鸡吗？啊？锅型的这样子对不对？ 这个肉感这么大，那你不炸鸡才怪，是不是？波形的不对，不正常啊，这么大的肉感得劲量哇，这个肉感， 这乐感都两百八十伏了，快两百八十伏了啊，频率都不正常，你看大家听得到满载时 cf 三还有这种尖 的叫声，大家听 是不是？所以今日教程要一侧波形，他本来是啊，这是我们标准的一款学习版，他在这里焊这个版， 估计这个变压器绕的太差劲了，绕的太差劲了，导致这么大的这个叫声，当他慢慢的你往低一点啊，就会到了两点五以下啊，就会比较这个正常了，比较正常，也没有这个噪声了，也没有这个噪声了。 我们这边是实实在在做电源培训的，我们有很多的仪器设备啊，我们不喜欢去忽悠套路，呃，也不喜欢去搞 google 的营销，呃，去吹， 去包装自己，我们就实实在在的做这个电源培训，对不对？因为做电源这一块啊，必须要实际动手，实际动手我们，嗯分理论， pp， 画板，还有实际操作这三块，一到这个实际操作了啊，各种各样问题都出来了， 像这个学员就给一块现成的开发好的板给他去看，都搞出这样的问题出来，对不对？都把都能搞出这样的问题出来，他这个变压器肯定是搞的非常的差的。 嗯，然后下午他们吃饭去了啊，下午让他们在这里重新到处去那边绕变压器，我们这边有很多这个绕变压器的，对不对？然后这边也有一套设备，我们有很多这个设备啊，就是供学员实实在在在这里学习调试用的啊。 你想一下才这个才一百一十七伏，他的那个漏感都已经那么大了，是不是漏感那么大了？ 你想一下他，所以他说一到一百八十伏炸机，你看这个波形他能不炸吗？这个管子那样才六百伏的，你到对不对？你到这个一百八可能都已经六百五六百多了，都都要炸了，哎呀哇，这个肉感， 我的个妈呀，搁都快能到搁到三百去了，两百八哇，两百八十， 谁知道边上去，不知道这个学员怎么绕，怎么绕的这么差劲啊？多动手，多实践，什么问题都出来了啊。这个小视频给大家分享到这里。

今天给大家分享一个电路设计的实战干货，很多同学呢，都驱动过 mouse 管，那么驱动 mouse 管的时候啊，我们期望他的三元之间的控制波形呀，是这样的啊，非常陡峭的，这样的方波，这是最好的啊， 但实际呢，咱们 p c b 板做回来之后呢，我们一测呀，它的波形变成了什么样呢？波形变成了这样， 哎，这呢是因为产生了震荡，那么今天呢，我给大家分享一下这个震荡是如何产生的，然后我们如何去消除这个震荡啊？ 我们先来画一个帽子管的驱动电路啊，稍微有点频率啊，几十赫兹到几十 k 的时候呢，我们就用专用驱动芯片，或者是用推碗电路去驱动他了啊，我们先来画一个推碗电路， 哎，两个三极管组成一个推碗电路啊，上端，这呢是我们选十二伏吧，以十二伏伏为例，然后毛斯管呢在这里啊，毛斯管呢，我们选一个 n mos 管， nmos 管啊，上端呢接负载啊，这是 mos 管端的电源，然后呢，这还有一个 t 二极管， 下端呢，接地啊，这个基本的框架就出来了啊。在线路当中呢，我们的控制山脊的这条线路当中，他会产生一些机身的电杆， 你看他有导线，你从这芯片内部走，你还有些拐弯，你还会有些过孔，对吧？这些都会使他产生类似于电感的这样一种器件，叫等效出来的机身电 电杆啊，所以呢，我把这个等效机身电杆呢，我给他画到，这，在貌似管的山圆之间呢，他会有一个机身电容啊，这是因为拼接自身就会使他存在这么一个生产工艺造成的啊，所以这个电容呢叫做 c g s 啊，这时候你看啊， 我们这是个电杆，这是一个 c 是电容，那么当我们控制他的时候呢，在这个导线上的电流就会发生变化，电流一发生变化呢，我们的电杆他的电杆效应就出来了，所以呢就变成了个 lc 正当电路，因为有了 lc 的正当电路，所以使我们在开关的时候， 在善缘之间产生了震荡啊，这是他震荡产生的原因，那么我们知道了原因，我们如何去削解这个震荡呢？哎，很容易啊，那么我们在线路当中增加一个电阻就能解决这问题啊， 电阻是用来去产生一个阻尼来削弱他的震荡的啊，这就是阻尼的作用啊，这个电阻呢，我们选十到三十欧姆，哎，是比较合适的啊，我们经常会看到帽子版的珊姐会加一电阻啊，都会加啊，很少 可以看到不佳的啊，要么就是有问题，要么就是呃，我们极小的频率去控制他。嗯嗯，即使产生一次两次的这震荡也没有关系啊， 所以呢，我们设计的时候最好就把它加上就完事了啊，那么这个电阻呢，加完之后呢，如果你的电路设计毛病不是很大的情况下，哎，那么波形有可能就会变成这样，即使不是变成这样呢，他有可能就会变成咋样呢？会变成这样啊，稍微有一点点，然后回来，然后下来的时候，哎， 也有一点点，哎，像这种啊，基本上我们是可以接受的啊，就可以正常使用了。那么这里呢还要说一点，这个电阻啊，你不能选择太大，也不能选择太小，如果太小了的话，你这个阻尼产生的不够，他这个震荡还会依然存在。 如果你选的过大，确实阻尼是够大了，他会产生一个过阻尼的现象，过阻尼呢，除了把这些正铃消掉之外呢，他会使这个波形的上升炎和下降炎啊，变得不再陡峭。过阻尼的时候呢，我们这个波形呢，他就变成哎 这样上去了，下降的时候呢，哎，这样下来啊，那么相信驱动过貌似版的同学可能你们也见过波形是这样的， 这种波形在帽子管的驱动级也不是我们希望的，因为在这个过程当中呢，你看他有一段时间啊，在这个上升的过程当中，这段和下下降的 过程当中，这段时间啊， mouse 管是处于一个放大状态，那么 mouse 管作为开关使用的时候，我们是尽可能的让它在放大 状态的，这个时间要短啊，越短越好，因为在放大区啊，帽子管会产生很多的热量啊，这是他的开关损耗产生的最主要的一个来源啊， 所以呢，这个电阻不能选的太大了啊啊，需要调啊，调整到比较合适，就是相对比较完美就可以了。那么我们在实际在使用的时候呢，在这款呢，还要并一个二极管， 反向避免二极管啊，这个二极管呢，主要作用呢，是为了增加他关断的速度啊，开关的时候呢，他的电流信号是这样通过这个电阻过来，关断的时候呢，他是这样啊，哎，从这走，我们 开的时候对这个电容充电，关的时候是把这个电容的电给他放掉，走这条线路啊，那么即使是我们这样加了这个电阻，加了二极管，在有些电路的时候呢，这个证明仍然不能完全消除掉， 那么这就和 p c b 设计有关系了。在下节课呢，我给大家分享一下这个证明和 p c b 设计的哪些因素有关系。

大家好，相信大家知道莫斯管这一电子元器件在电路中被广泛应用，那么你知道莫斯管有什么特点，它藏身在哪一些电器的电路板中呢？ 今天 ac 米手青课堂从以下几个方面带大家一起了解一下莫斯管。先给莫斯管做个简单的介绍， 貌似管是 mosfet 的缩写，英文全称是 mental acid semiconductor fielded a vet transistor， 中文全称为金属氧化物半导体长效应晶体管。 由于这种厂效应管的三极被绝缘层隔离，所以又叫绝缘商厂效应管。不过莫斯管是通过电压控制，而三极管是通过电流进行控制。 简单来说，莫斯管的作用和三极管类似。莫斯管从导电勾到来分有 n 勾到和 p 勾到两种，按原理分有增强型和耗尽型两种。 通过对比莫斯管的电路符号，我们能发现，箭头有 s 级指向距级的是 n 勾到莫斯管。箭头有距级指向 s 级的是 p 勾到莫斯管。莫斯管通常可分为插入式和贴片式。常见的插入式莫斯管有 to 杠二二零封装、 t o 杠二五幺封装、 t o 杠九二封装等等。常见的贴片式莫斯管有 t o 杠二五二封装、 t o 杠二六三封装、 s o t 封装等等。为了帮助大家选择合适的莫斯管， a c。 米工程师提醒大 大家关注一下以下六个莫斯管的重要参数，一、确定勾到类型。二、确定导通时漏源之间的最大主抗 rds on。 三、确定漏源级之间的机窗电压 vds。 四、确定最大漏源电流 id。 五、确定三元级之间的开启电压 v g s。 六、确定工作节温 t、 j 以及存储温度 小小的莫斯管，在工业新能源、交通运输、绿色照明等众多领域中都起到很大的作用。那么它有着什么特点让工程师们在电路设计时常常会用到它呢？第一，莫斯管的开关频率极高。第二，莫斯管的 r、 d、 s、 m 极低， 损耗很小，功耗很低。三、莫斯管的噪声系数很小。四、莫斯管性能稳定，抗冲击性能强。五、莫斯管的工作电压范围宽。 六、莫斯管 sot 封装系列，体积小，重量轻。有着这么多特点的莫斯管，它产生在哪一些电器的电路板之中呢？下面让我们来更一步的了解他吧！ 一、莫斯管的开关频率极高，在各种高频的开关电源、 led 横流驱动电源适配器以及 pc 电源、不间断电源、驱动电源中有着极大的应用市场。 二、 boss 管的 rds on， 也就是内阻极低，损耗小，功率低，使其在锂电池的保护板、单片机、 车载逆变器、太阳能光伏逆变器、各类电动车充电桩、无刷电机中被广放应用。 三、莫斯管的噪声系数很小，可用在低噪声放大电路的输入级以及要求性噪比较高的电路中，在音响等设备中也常备用到。四、莫斯管的性能稳定，抗冲击性能强，广泛应用于大规模和超大规模的集成电路中。 五、莫斯管的工作电压范围宽，广泛应用于无线充电、 pd 快充电、动车平衡车、智能门锁等产品。 六、莫斯管的 sot 封装系列体积小，重量轻，可以应用在电子烟、智能穿戴设备等超薄的微小应用场。所。以上就是本期莫斯管视频的 全部内容，欢迎点赞、关注和收藏，更多详情请咨询 ac 米半导体。您还想听哪一方面的应用，欢迎在下方留言。
