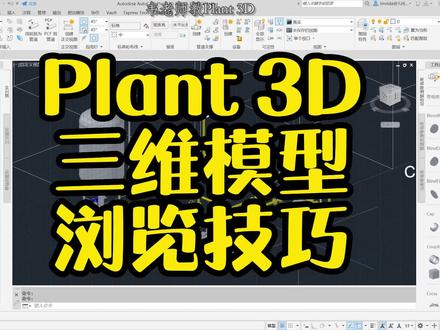

好，这节课给大家讲一下我们在普兰山地里做三维建模式最常用的一些操作手法和这个视角。 那我们在 plan 三 d 的三维模型里面啊，我们打开了之后最常用的啊，鼠标中键平移啊，拖动滚轮，上滚放大啊，下滚缩小，然后如果我们想切换四角的时候，按住键盘的 shift 键，然后再按住鼠标的中键， 这个时候我们就可以翻转这个模型，可以从不同的角度来观察管道的合理性和是否有碰撞啊。通过这样子的一个方式来操作的 另外一个我们比较常用的 vs card 命令，在命令行输入 vs 命令回车 或者按空格键，这个时候啊，他就会出现很多选项，那如果我们希望选项出现在光标这里呢，我们可以先把这个动态输入啊，打开这个时候我们再输入 vs 命令空格，他就在光标这里啊，显示了我们可选的一个菜单。 那我们在三维剑膜里最常用的两种显示模式，一个是两维线框模式，那在两维线框模式里面，他其实就像我们 cad 的两维图纸一样的显示， 然后在这样的模式下啊，整个三维模型的运行会非常的流畅，因为他占用的资源比较少，他不需要对这个光影着色进行计算啊，所以这种模式是我们最常用的，就是当你的这个计算机性能不是很高的时候，你大部分 时间都可以在这种模式下进行芥末和浏览啊，他的流畅度会比较高。那我们还有另外一种常用的啊，看的比较真实一点的是这个真实模式， 真实模式就是把这个模型的一些色彩附着到这个表面上，这个时候显示出来的一种模式，同时这个模型还有一个外轮廓线 啊，这就是真实模式。那真实模式和两维线框模式是我们最常用的，在 plus 三 d 里用来 啊，浏览观察这个模型的啊，两种视角，其实我们这个潘山地他还支持啊，其他的一些视角，我们来看一下有什么区别。首先他有个线框模式啊，在线框模式里面我们可以看到他跟两维线框其实很类似啊， 但是他这个其实是一个在三维状态下的一个线框啊，他怎么区分呢？我们可以通过在模型的右上角会有一个正方体的四角切换栏， 通过这个可以切换四角，当这个四角切换栏存在的时候，那就是在三维模式下，如果我们换到两维线框模式啊，这个四角就消失了啊，这个就是用来区别两维线框模式和线框模式的一个啊重要特点。 然后还有隐藏模式啊，隐藏模式他就是类似于把这个在两维线框模式里面，把 被前方物体遮住的部分的线啊全部隐藏起来，那这就是一个隐藏的一个模式。那真实模式啊，就是我们刚才说的啊，最常用的一种模式， 那还有概念模式，那概念模式他就是把这个实体的表面啊附着了一些颜色啊，同时高亮了一下他的轮廓啊，通过这样子的方式来显示的啊， 这边还有着色模式啊，着色模式是一种新出来的一个模式，那这种模式下他会把这个我们原件他所在图层的颜色附着到我们的这个原件上啊，然后显示出来的一个模型的形状， 然后可以注意到啊，这个在这种模式下，他的原件是没有外轮廓线的啊，但是这种模式他有一个缺点啊，对于我们这种 圆形的物体，他都会显示成多边形，看像这根管道啊，他就变成一个多边形的管道了，我们基本上所有的啊，包括这个阀门，他的这个 圆锥啊，感觉也像是一个多边形的圆锥。好，这就是着色模式啊，当我们看到你的模型里啊，你的圆不再圆的时候啊，这个时候啊，你很可能就处于着色模式了，然后我们再切换成其他啊， 带边缘的着色啊，那就是在着色模式下再给这个原件增加一个轮廓线啊，这就是在带边缘的着色模式。 那还有灰度，灰度呢，就是把所有的颜色啊变灰，然后有一个白色的轮廓线啊，这就是灰度模式。还有勾画，那勾画其实就类似于像画草图一样的外轮廓线啊，他会有很多的毛边 啊，就像我们做素描一样的啊，出来的图纸他是带毛边的，这就是勾画模式。 那还有 x 射线， x 射线模式就是会把这个物体啊表面增加一定的透明度，我们可以通过前面的原件啊，看到后面的原件的一些影像啊，就叫 x 射线模式。然后这些模式我们刚才说了，我们是通过 vs 命令来啊进行选择的， 当然他也可以通过左上角的这个选项来做一个更改。点击了之后啊，会有我们可选的一些模式，通过这个地方啊，我们就可以来切换我们的显示模式 啊，同时我们的视图角度也可以通过这个地方来修改啊，我们可以把它改成俯视图啊，前视图，等轴出视图啊，都可以在这边修改， 其实他的功能其实是等同于啊，我们右边的这个啊，导航的这个正方体啊，还有一个主视角， 放视角，等轴视角，还有斜线视角啊等等。那我们在 plus 山地里进行建模的时候啊，其实就通过啊这些刚才说的快捷键来进行一个快速的浏览和移动， 以及快速定位到我们要建模的地方啊，再给大家啊回顾一下啊，用鼠标中间按住啊，拖动是可以移动 去付的键，加鼠标中间啊，他就可以翻转模型，鼠标滚轮前后啊，是一个缩放 vs 命令选择二两位线框，我们常用的啊，比较流畅的一个啊， 浏览模式 vsr 是我们常用的着色模式。这边还要额外给大家介绍一个，就是在这个仕途里面，我们还可以定义他是否是透视仕途， 透视仕途的话就相当于对我们的人眼比较友好，他有一个啊，地平线有一个视线的一个焦点，那因此看起来的模型呢，跟我们真实的这个实物啊更相似一些 啊，平行模式啊，是他自带的一个模式，他看起来就是比例上会有一些四条，但是在平行模式里面，我们的这个操作会更顺滑一些。而在透视模式里面啊，他的操作会有一些跟预期不一样啊， 你的旋转和这个移动会跟预期有一个偏差啊，这是这两个的区别，对于我们这些 想把普兰三弟学好的同学啊，这几个常用的操作一定要熟记于心，当你想去定位到某一个地方的时候啊，通过这几个 操作就能快速的去查找啊，定位到你要看的这个地方，定时通过啊，不加的练习啊，来熟练掌握这些技巧。

本期视频向大家介绍如何安装激活三、 dnx 二零一八，安装前请通过公众号下载好软件安装包， 那么接下来我们开始进入安装步骤。首先打开我们下载好的软件安装包，然后鼠标右击软件压缩包，选择解压到当前文件夹，解压完成后打开解压的文件夹， 鼠标右击第一个安装程序，选择以管理员身份运行，点击更改设置软件的解压路径。我这里选择解压到地盘，并在地盘创建了一个新的文件夹，你们可自行设置路径。 设置好解压路径后点击确定软件解压大约需要几分钟的时间， 解压完成后点击安装，点击我接受，然后点击下一步，这里我们设置软件的安装路径，建议安装在除 c 盘以外的磁盘， 我这里还是选择安装在了地盘。设置好安装路径后点击安装，安装过程大概需要二十来分钟， 安装完成后点击立即启动，直接点击关闭。接下来点击桌面左下角的开始菜单，选择三、 ds max 二零一八 cplusix 打开， 点击，输入序列号，点击激活，输入文本中的序列号和产品密，要输入完成后点击下一步， 如果提示注册失败，则点击关闭关闭打开的软件。 在桌面上打开软件，继续点击激活，输入文本中的序列号和产品密，要输入好后点击下一步， 点击我具有奥特黛斯克提供的激活码。接下来我们返回到之前解压的文件夹，打开注册机文件夹，然后鼠标右击 xfx 二零一八 x 六十四 v 三程序，选择以管理员身份运行， 使用 ctrl 加 c 复制申请号到注册机的 red 方框处， 点击左下角的 pach， 点击确定，点击 jant 复制 xv 渗方框中生成的激活码，使用 ctrl 加 v 把复制的激活码粘贴到下面的方框中， 然后点击下一步，显示已成功激活，点击完成， 软件自动打开后界面如视频中所示，那么本期的三 dmx 二零一八安装教程到此结束。

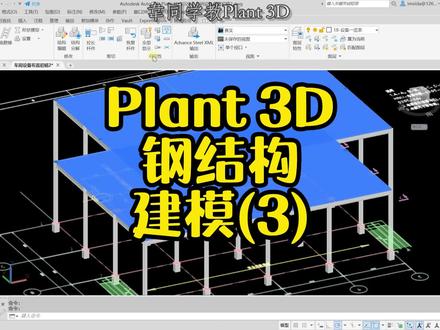

就是可见性，你看我们钢结构里面有可见性，做配管的时候里面也有可见性，对吧？大家一定要充分利用这个可见性来做你的模型。你看现在这两个其实他很耗资源，因为这么多的线，对吧？这么多的线他会很耗你的显卡资源，这个时候我先把它藏起来 啊，他就可以隐藏起来，这个时候你再去做模型的，这个啊，视角的切换的时候就会快很多啊。那么再来看一下他这个楼梯啊，他楼梯是一个双跑的楼梯，双跑楼梯的话，我们看一下他的总宽度， 总宽度应该是两米左右啊。嗯，量这边是两米左右，单跑的一个宽度是九百五， 我们就知道了，一般像这个装跑的楼梯外面也是要有柱子的，他不可能直接挑出来的那个结构，不喜欢这样做，不太安全，稳定性不太好。那这样子的话，我们就可以直接把这个啊复制过来， 把他两个柱复制过来，那复制的时候我们看一下啊。呃，我们先复制两米过来，然后看一下是不是合适 那两米的时候，因为他这个柱柱子会占掉这个走道板的局部啊，如果你不想让他站，你可以让他再过来一点啊，就是根据你的实际的这个设计，比如说你这个楼梯就想刚好嵌在两个这个形状的中间，那你一定算好这个尺寸， 然后来做啊，那这个出来了之后，他每一个地方他也是有形钢的，对吧？包括这个这个地方会有一个平台，小的一个缓冲平台，我们测一下他的宽度啊， 宽度是一米，那我们大概知道了宽度是一米，然后楼梯是从这个一米的边缘往下走的啊，这个时候我们先把他这根横的这根形刚做出来， 对吧？这根形钢做出来了，那这根形钢做出来了之后，他另外的一根形钢是在这边 这边，那我们怎么做呢？一个比较简便的方式啊？我们做这个形钢的时候 啊，因为这个楼梯是从形钢的右边往下走的，对吧？所以这个时候就要用他的右上角来对齐来画这根形钢，然后他的他的位置我们可以先在平面上指定，你看这个时候我想学取到哪学不到输入 and 啊，就取到了再画这边， 你看这个形钢他就在对的位置上了，对吧？然后我们在这边也有一个平台，对吧？我们也也也会需要这样的一个形钢， 那我们待会要做一个镜像，他就会在那边也生成一个，好，我们现在做完了之后要把它移上顶上去，对吧？要在这周的十二米的地方 多了一个符号，十二米，好，那他就做出来了，那左边的话 他也需要一个形钢，那这个时候我们把这根形钢复制过来就可以了， 在这个地方需要行钢，对吧？左边的行钢做出来了，然后这边有一个平台，那他应该在六米的地方也有一个， 对不对？那就下来六米，对吧？六米应该有一个，那六米的这个我们想一下啊，我们看一下他的这个立面， 看一下立面，他从啊地面到这个六米平台，他其实有有一个良好的啊，就是在三米的时候有一个平台，然后踩到这个六米的，那如果我们从这个地方进楼梯，从这个地方进，那他应该在三 米的地方也有这样的一个东西，对吧？哦，不，应该是在六米，那我们把它移下来，但是这边应该是有一个，因为他上来转了之后到这边，那这个时候可以做个镜像，他就过去了，我们先把三米的这个做出来， 再来三米。啊，对，这一根，这两根形钢也要啊， 对吧？三米的地方也有了啊，那这边这两根，因为他楼梯上到这一跑，拐过来之后是到这边，那这边 啊，他就没有这个了，但是在呃，九米的地方他也是有一个的，对吧？所以我们要把九米的这个线 呀，说错了， 看这条，他九米是从地面开始转的，这个地方没有九米，只是上去三米。 你看现在大家注意看我鼠标右边啊，它是一个四十五度，如果我现在直接输入三米的话，它是在平面上往四十五度的方向画了一个三米的东西， 所以这个时候怎么办呢？按住师傅的键，加主鼠标中间挪一个方向，就是把这个四十五度方向和我们那个这种方向错开，那这个时候数字方向就完全是这种了，就不会出现这种。 我以为我画在了在这组上，但实际上他画到了平面上，然后再输入个三， 是吧？那我们来看啊，这个地方的这个形状应该去右边做一个镜像， 找到终点，终点找不到，输入 mid me middle， 好，找到终点，然后做一个镜像 保留，保这根新钢可以不要，这根结构钢还可以。要的，我们看一下，从这里搭到这里跑，转一个转角到这边，然后再上去，再转角到这边，那这边还缺一个，对吧？把这个给镜像过来就可以了。终点 mid， 然后那边就不要 res， 那就对了。然后这边还缺一根，然后再做一个金项， 你看有时候我们没选对的时候，我们再按空格键，他会执行上一个命令。那我我如果选了好多对象， 我比如说我刚才选了四五个，那这个时候我就不需要选了，这是一个非常有用的一个技巧。你这是要输入屁， 输入 p 啊，这边命令是没有提示的。 p 是什么意思？就是 previous， 就是上次我选择的对象，你输入 p 就可以了，他就会选择你上次的对象。如果你刚刚上次选了好多，对吧？一个个的选，那这个时候直接输入 p 就重复了的刚才的一个选择，你就不需要再取一个个的选了，这个技巧非常有用。然后回车或者空格键，再找到终点 mid， 这个终点也可以用啊， 他说不太好啊，我输入 p， 让他选择刚才那个点，然后输入 mid， 找到这个终点，然后两边都要，就是否 这个形钢，形钢形象都有了啊？好，形钢有了之后他需要一个 网，对吧？平板这个也是需要的。那平板我们创建看一下怎么选啊？就是尽量让这个平板他能覆盖整个面， 那这个时候我们其实可以用平面上的这个这个网，那这个点我看不见，要进二维先框模式，然后再来画这个网。 创建从这个这个角 end， 然后到这个 end 好，这个网就做好了。那这个网他在三米的地方有一个，对吧？然后在右边有一个，我们先 再到九米的地方，就是上去，在六米有一个，那我们再把它金像一下。 m m， 呃，没有记住快捷命令的时候的小伙伴，可以去前面看我们之前讲的这个快捷命令的一个视频啊， m i d， 然后倾向过来，两边都保留啊， 这个高度不对，对吧？插了一个三米，要把它挪上去三米三，一二三。 好，那这个隔山网做好了，那隔山网做好之后，接下来就是楼梯了啊，楼梯， 你看我们这个楼梯就需要辅助线了，因为画楼梯怎么画？他肯定是从一个平台的一个点到下一个点。 那我们可以进入楼梯看一下啊，他插入的是楼梯的哪一个地方呢？他插入是楼梯的终点和他的这个起点的终点和终点的终点，就是这这个位置的终点和这个位置的终点， 我们要知道啊，那知道了之后，这个地方我我选不到啊，选不到怎么办？我们先把这个显示模式改一下，把他这个圆弧都取消掉，变成轮廓 啊，轮廓我们就好看一点了。那我们这边不是有已经有这个线了吗？我们画一条辅助线不就可以了吗？对吧？画一个辅助线，我辅助线的终点是可以取的， 我画完之后把它挪上来三米， 那这个线就在这了，那我就相当于从这个点然后跑到这个点， 但是跑的不对啊，这一边也应该有一个平台的，他不应该跑到这个这个这个边，这边应该还有一个平台，那这个平台是一米，那这根线在哪呢？ 我们把这个平台的边缘线画出来，然后把它镜像一下，找不到终点，输入 mid。 好，那就是这个楼梯应该是从这个起点，是从这个边缘，就是我刚才的辅助线的终点，然后到这一根线。

好，今天给大家讲一下这个快速画一张 pn id 的一个流程啊。呃，基本上就是可以从零从零开始画一张 pn id。 首先新建一个项目啊，怎么新建项目？可以看我之前的一个视频啊，项目建完之后再拼 id 图形， 点击右键新建图形，如果你想有多张偏 id， 他中间还有一个 文件结构，你可以新建文件夹，然后在文件夹里再剪片 id 图啊。如果你有已有的 pid 图形或者是可复制的，就是别的项目里面也有类似的这个流程 可以复制过来的，那你就直接可以使用这个选项将图形复制到这个项目， 然后我们这里是新建一张图形啊， 好，一般 pid 建完之后，他会在这个图纸空间， 但是如果我们是单人做一个项目啊，不是没有很多张平 id， 那这个时候我们建议， 我建议我们还是用模型空间来画 pip， 而不是在图纸空间画。那进入模型空间， 首先要输入 op， 打开选项布局元素， d 项显示布局和模型选项卡 左下角就有模型了，点模型，这就进入了模型空间，把这个系统默认的一个框删掉啊，然后我也不喜欢有这个网格，这边可以把网格关掉，把捕捉也关掉。 啊，为什么这么画啊？因为我一个人做了很多项目，就是一个人完成的，所以这个时候 这个流程基本上是更适合单人项目的一个流程啊。然后这边先把你自己的图框考过来， 一般是个一 如井号零，逗号零，逗号零就放掉这个，放到这个坐标圆点上。 好，我们下面就演示画一张啊，一个罐子加一个回流泵的一个 pid 流程啊，我们首先要放置设备， pid 的绘图步骤就是先放设备，再连管线，最后放仪表和管道阀门 联网设备啊，我们发一个开口的主观点击这个主观 点击一个放置位置，然后放置的时候他是可以在 x 的话 y 轴上做一个比例放大的， 我们选到一个比例之后，这个时候就要指定位号了，就是每一个设备会有一个单独的位号，这是表显的位号， 其实在这个他的后台数据库里已经有一个他自己的一个记录 id 了，那个我们后面可以去看一下。幺零幺，这边勾选了之后， 你就会指定位号的同时你就可以放置他的这个位号了，如果你没勾选就没有这个放置这个动作，然后下面我再放一个蹦，选择一个利息梦， 幺零幺，这个也是勾选之后直接放尾号，好设备放完了之后开始连管线，我们走到管线 主工艺管线，像这种，比如说啊，我们从罐子流向泵的吸口，那我们找不到这个点怎么办？ 我们可以从洞的吸口到罐子，然后他管嘴是自动生成的，还有管嘴编号都会有， 但是这个流向错了，这个时候选择这个管线右键，然后编辑草图线 翻转流向，这个时候流向就变成我们想要的了，从罐子流到泵的细口，然后他的出口管线， 然后留到这个包，然后留到这个罐子， 这样子他的管嘴都是自动生成的，这就是这个 pid 模块他的先进之处啊，包括这个箭头 防水编号 都是自带的，其实，呃，还有另外一种绘图方式啊，因为这个是比较快速的一个绘图。还有另外这个时候在这种方式里面，我们会会完图之后还要给他指定微号。 戒指是背水啊，管线号幺零幺，尺寸选一个，一人一百的登记库选一个 不锈钢的吧，要一。 然后这个也是啊，勾选之后，你指定完这个微号之后，你就会可以放那个管线的一个标注， 这个幺零幺在其他图纸里已经有了，我们给他一个幺幺零。 咦，幺幺零幺也有了，幺幺零二， 哦，我忘记了，因为我这个项目里面之前已经拷贝了一张我已经画完的 pip， 里面有差不多一百多根管线号，这管线号是重复的，那我们就来一个特别一点的幺幺幺零幺， 这就没有了， 你可以把标注放在线上，放在线上的时候这个线会自动打断的，如果不放在线上，线是自动愈合的啊，这个是 pid， 非常方便的。刚才说的还有另外一种画法，这个是我在画完线之后给的微号。还有另外一种就是画线之前可以指定这个 原件裤以及他的这个口径，这个时候我们再从这个地方点绘制，或者从工具的选项卡里面点绘制，他都会直接给这个管线赋予这个管道等级标和这个尺寸。 绘画了之后啊，这个时候我们再看一下这个管线啊，是定位号， 你可以看到尺寸和等级库，他就已经复复复值了，所以就相当于在这个菜单里面，你可以可以相当于你可以优先 对管道的仪表和口径作为一个复制啊，那这个戒指和这个环线号都是你要再输入的， 然后 pid 的步骤就是放完设备，然后连管线，管线赋予管线号，戒指和口径，那这个时候连完之后再做仪表。嗯，换个电池流量计吧， 区域零一类型。这个 fit 流量啊，只是变成器， 他的回路幺幺零幺，这个是要放他的那个标注样式，我们一般这个仪表是 然后给他一个微号的一个，如果刚才我们勾选的话，他会有一个椭圆形的一个回炉号的下边，呃，这里我们一般都不要。 pid 的好处就是你放上去之后他会自动 拿走， 是很方便的啊。仪表放完之后放关机啊，放阀门， 找到阀门用扎法吧，进口一个扎法，出口一个扎法， 入口再留个指挥阀，如果蹦的进出口有大摇头，我们就要找到 环境，用进口留一个偏心的大老头。 大家可以看到放入大小头之后，他就是自动拾取大小头两边的管线，然后显示大小头的这个口径，这个时候我们再把它泵这一侧的口径改一下，根据泵的实际口径改一下， 这个时候我们就不要放主食了。这个时候可以看到这个大丫头自动更新了一百乘八零，对吧？然后出口我们放童心大丫头 二零乘八零。那把泵口的尺寸一般都是小一号， 呃，一般蹦出口会有 压力表，那压力表怎么画的？压力表我们一般用十五的口径， 然后把仪表这个就地仪表 压力表脾气， 呃，有些是 pi。 嗯，这里可以看到。如果没有 pg， 那我们想输的 pg 人吧，那你就直接输就是了。我录号 我勾选一下，可以，大家可以看一下，勾选之后他会有一个那个 一个椭圆形的放置回录号，如果你需要你就留着看这个仪表跟这个管线他没有连接没关系的，他这边在后台没有这个数据，只是在表真上可以把它连接起来。 另外这个管线比如说空间不够了，我这边发个阀门不够了，这个时候我就可以啊， 把这个脊轴最重打开，这样子你放的线就是直的，或者默认把正胶打开 拉的就是直的 啊，这样子就可以脱线延长。 你选线的时候可以看到这边是个圆点，就说明这两个线他是连接起来的，我们再给他指定一个位号， 看到他是属直接继承了之前的这个管线的戒指等级库以及这个管线号，但是尺寸还是按照我们刚才指定的尺寸， 当然如果你换掉一个等级表，也让等级库也是可以的，因为不同的呃，一条连接的管线上可以有两种等级库 就取消了，压力表出口会有。 呃，大家 可以看到放球吧的时候，他的这个尺寸也会放下来啊，这个距离是可调的，我们在后面的教学里面再讲。 那这样子呢，就一个泵的进出口的一个管线阀门就都放好了。当然如果对于设备我们可能还有一些标注，我们就可以把设备的信息标签 标上去，就可以有可以标注更多的这个设备信息了。蹦也是一样的，住死 蹦的信息标签，像我们画 pid 一万定设备在下面动设备放上面， 然后这样子一张 pid 就差不多了。 好，今天就分享快速发 pid 的一些主要步骤，后面我们再围绕这个主要步骤。呃，如果我们需要定制的时候应该怎么操作？

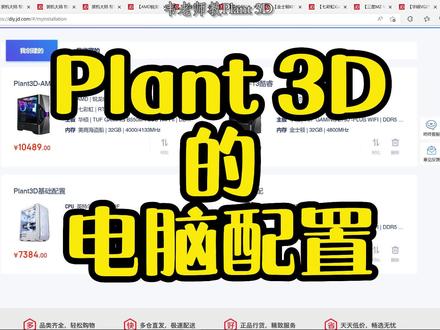

经常有同学问啊，我们用 plus 三 d 软件，我们应该配一个什么样的一个电脑？这是刚开始使用 plus 三 d 一定会遇到的问题，那抓住以下几点，你就会选择合适的电脑了。 首先 plan 三 d 是一个 c a d 平台的软件，而 c a d 是一款单线程的软件，就是说不管你有多少个 c p u， 他只能用一个 c p u 来解决这个 c a d 的计算，那所以只要 c p u 的单和频率越高， 他处理的就越快， amd 或者英特尔都可以，只要在预算范围内就选主屏高的。那如果是笔本，那一定要选择标准电压 cpu 啊，一定不要去选会降频的这个 cpu， 不然降频的时候你打开 pran 三 d 可能需要五分钟， 尤其是你在给客户展示的时候啊，你会想把电脑摔掉的啊，不要问我为什么会知道，那内存呢？十六 g 打底，标配三十二 g， 频率越高越好，这个不是瓶颈啊，除非你要打开一张啊一 g 或者更大的图纸。 硬盘是影响 plus 三 d 最重要的瓶颈，这个一定要听老师的话，因为 plus 三 d 不管是在画两维的 pid 还是三维的配管，他除了生成一个三维模型以外，他还要往后台的数据库写信息。 这里最影响 plus 三 d 效率的因素啊，不仅仅是选择一个固态硬盘就完了，你要知道，一般的固态硬盘读取速度只有五百兆每秒左右，那好的固态硬盘读取速度可以到七千五百兆每秒， 速度相差了十五倍，严重的影响到我们的生产力水平。所以买新的电脑，主板上的硬盘必须要 pcie 四点零内密接口，读取速度七千兆每秒以上， 当然慢一点的也不是说不能运行普兰三 d 啊，只是你会肉眼的感觉到慢。最后就是显卡，很多同学都以为显卡才是影响普兰三 d 的硬件，其实刚好相反，他是最不重要的一个。 首先破烂三 d 是运用在中小型项目的一个软件，项目的模型里面不会有巨量的图形运算，所以他也决定了我们不一定需要专业的图形显卡， 正常来说，主流的游戏显卡就能支持我们完成中小项目的工程，除非你有其他比如说视频简 剪辑的需要，不然不要在显卡上投入太多。另外我们还是优先选择 n 卡，因为 n 卡 cad 软件啊，有优化。那显示器最好是二十七寸以上，不要选湖面的，选平面的显示器 如果能配两个的话，最好那一个也够用，那我自己就是用了一个那两个的话会更加方便啊，那另外显示器最好是两 k 以上的分辨率啊，看起来会舒服很多。 我在装机大师里啊，给大家准备了四种配置啊，一种是顶配啊，一种是比较基础的配置。 然后另外两种是我们比较常规的啊，一个是酷瑞平台，十三代的酷瑞平台，另外一种是 amd 平台的，如果大家有需要的话可以私信我啊，要这个配置单的链接。

啊，大家好啊，好久没有更新视频了啊，因为前段时间一直在忙着搬家，然后做项目，所以就没时间去更新视频 啊，今天刚好可以给大家分享一下前段时间我们完成的一个一个制药厂的一个污水处理项目啊， 啊，这个项目我们花大概花了八个月左右的时间，从 pid 到这个三维剑魔出图啊， 全部做完啊，就是大概需要大概半个月的这样的一个时间，然后这个是啊这个项目的一个 pid 啊，这 pid 我们是完全用这个 pnsd 的 pid 模块来做的 啊， pid 图不是很多，就是我一个人就是直接就把它做完了，除了图例以外啊，就是 整个工艺流程啊，也就只有七张图啊，如果做污水处理的同学啊，可能就知道啊，这个工艺还是比较简单的， 这是一个调节池啊，调节池直接双化池，然后到 ao 啊，一个 ao， 然后到二层池排放池啊，主工艺非常简单，三张 pip 啊就结束了， 然后污泥处理啊，就是污泥经过一个板黄肌啊，过滤了之后啊绿叶回到调节池，然后污泥把它运走 啊，工业工程也比较简单啊，就是只有风机啊，我们的这个用的是一个螺杆风机，然后还用了一个啊空压机来做爆气， 然后裸感风机的出口啊，我们还做了一个这边温热器的一个冷却，这个大家做的处理的话啊，建议大家以后在这个风机的出口都加一个冷却，因为夏天的时候， 现在夏天越来越热，那污水处理池的温度可能会超温，所以这边会加一个 换热气了之后呢，这个风机啊，我们知道风机的出口温度一般在一百到一百二十度，风机产生的热量虽然空气的比热比较低啊，但是它带入这个污水里面的热量还是蛮多的 啊，可以加一个换热器，会对这个污水处理的这个环境啊，微生物生长的环境会比较好一些。然后这边还有啊，抵押蒸汽啊，冬季的时候 需要加温，然后仪表空气和自来水啊，这个风油工程啊，用的比较少啊，这边还有一个冷却循环水，一个上水，一个下水， 然后这边还有一个药剂系统，药剂系统，药剂系统啊，也比较简单，酸碱营养药剂，还有一个 pm 啊，给那个乌尼托水用的， 那最后就是还有个尾气收集器，尾气的一个收集处理啊，经过一个酸碱洗涤啊之后就排放了 啊，这个就是我们的 pid 图，然后我们来看一下我们的稍微模型啊， 好，这个就是我们用普拉山滴做的这个三维模型啊，就是包括水池 建筑，有这个房子栏杆啊，还有这个尾系的这个灶，还有所有的管道，一些飞标的一些设备啊，我们都做了一个建模， 我们家布兰三的，他是给流程工厂的这个管道设计来用的啊，所以这个设备的精细度一般我们要求不是很高啊，只是能展现一下他的这个外轮廓 啊就可以了，包括这个阀门啊，这些机动阀门啊，这些小东西， 然后这些设备，我们基本上就是直接用厂家的这个两维图纸，然后用 cad 的一个建模功能就把它做出来了 啊，我们这边用的比较多的是这个立式的这个无水洞， 那这边还有一个气动的一个隔膜泵啊，气动隔膜泵外观看起来哈， 还是有一些细节的啊，因为我花了一些时间做了一下，像这样的一个气动泵，我们一般芥末啊，熟熟的话，面膜时间大概是不到一个小时啊，就可以做完，就做到这样的一个细节，嗯，快一点的话可能就是二十分钟，二十分钟就可以做完了。 然后这个阀门的这一带手柄呢，是这种阀门，我们一般做圆肩裤的时候可能会花一点时间，可能要几个小时的时间把它做完， 然后上面还有这个维系处理系统啊，维系处理系统 包括这个泵，风机啊，你看风机就是做的非常的简单啊，因为他的这个两维图纸只有一个立面，加一，呃，只有一个顶式图加一个立立面，所以我们在有限的信息里面把这个设备的一些 外轮会细节啊，把它做好啊，这个水泵其实用的是潘上帝自己带的一个参书画的一个啊，水泵的一个脚本来做的。 然后这些就是 upbc 的一些管道，这个项目里面的管道我们用到了碳钢啊，不锈钢啊， upbc 啊，主要这三种材质的管道， 然后这边是尾气手机的一个系统， 二层次的管理机啊，我们都做了一下，我们待会去到那个牛逼缩水面膜再看一下细节啊，包括这个下边的这个爆气系统啊，我们都做了，爆气系统我们也做了， 然后这个房间里面呢，房间里面后面做了一些啊，绑缝压力机、 腰肌怪啊，这个脊梁泵啊，这些都是我们之前已经做好的，这个设备建模拿过来用就可以了，这边有这个螺杆工机啊，空压机，那这些设备不需要细节的话，它就是一个盒子就可以做好了， 然后像这样子的这个压缩空气罐啊，我们都是直接用帕萨利自带的一个碳素化设备就做完了， 这边还给那个电器的配电柜啊，为做了一个外形，我们做稍微浏览的时候啊，看起来会比较好玩一些。然后我们再看一下这边内部的还有一些细节啊， 因为管道系统他还是比较复杂的，除了外在的这些，外面走在这个池壁上的一些管子啊，放在内部啊，内部的一些补水啊， 积水啊，包括这个燕槽啊，我们都做了一个面膜，做这些面膜啊是稍微要花一点时间的，但是我们在出图的时候啊， 我们就不需要在额外去给他做一个啊轮廓上的一个失意了，有这样子的话我们做一个 pot 图，做平力 po 图的时候啊，他自己就就有这样的一个 设备的一个轮廓了，这样子我们在出土的时候会比较方便啊，这边还有一个潜水搅拌机啊，也是做这样的目的啊，因为我们普兰山地它是做管道的一个 啊软件，对于这种啊设备跟广大不相关的设备啊，大家有时间可以做啊，没时间就可以不画啊，最后出图的时候把那个设备的两个图贴上去就可以了 啊，因为我这边啊比较懒，就直接把三维做好了，之后我出这个平地铺的时候他自己会铺出来啊，这样子会，我感觉会方便一些啊。另外就是 给业主浏览这个模型的时候啊，他也有一个直观的一个一个感受，这个设备长什么样啊，放在 什么位置啊？然后这个爆气系统，这爆气系统啊，大概有一千多个爆气头 啊，我也做了一个稍微简单的一个外形的一个建模啊，然后这个系统我们没有给他用，完全用普兰山的的管道来做，因为在给白水的这样的一个爆漆系统，一般是有厂家直接把它做完了，厂家就做完了， 厂家自己供材料自己安装啊，所以我们这边在做管道的时候，像这些管道，我们其实 我管子是把它做出来的，但是他的属性啊，我们把它定义成 is existing， 就是已经已经有的管子，所以在出土的时候啊，他不会统计这些管道材料啊，然后下面的这些啊， 这个爆气头和这个丝管，我就把它做成了一个啊，一个 cd 的一个块啊，然后这样子批量复制就能就能把这个系统做出来了。 这边还有这个啊，二层瓷，二层瓷是一个天圆地方的一个水池啊，上面是方形，底部是圆形，然后有发力机 啊，刮泥机，我也稍微做了一个芥末啊，这个要稍微花一点时间，因为他有时候他局部他是不对称的啊，这个可能在那个 inventors next works 里面， solos 里面做的话啊，也 你花不了多长时间，但是在 cd 里面做还是有点麻烦的，他没法做到完全精确啊，但是至少这个外轮廓啊，外轮廓的尺寸 我们是可以把它做掉， 我们再去到那个，那个桌子上面看一下。

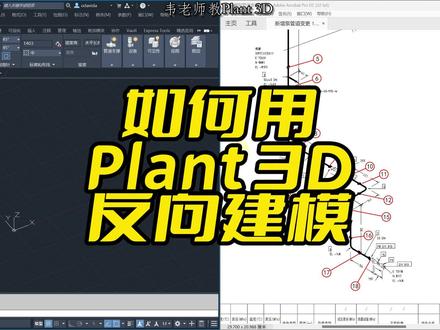

好，今天给大家简单讲一下我们如何去做一个返乡建模啊，这是我们学员提供的一张轴测图，那对于这样的一个图纸，我们一般只有一个 pdf 版本，但是我们做返乡建模，我们需要用轴测图的 报表，就说我们做的原件库的描述和他使用的标准啊，一定要遵循我们返乡建模提供资料的啊，这个标准和描述， 那这个原件库的制作啊，按照我们原件库的这个自定义方法去做就可以了，最重要的是一个是要保证他的这个原件长度和他标准规范里的长度一致就可以了。 我们今天着重给大家讲一下如何去开始这个反向建模。首先我们拿到一张轴测图， 图了之后他的管子他会有起点、终点和管线号啊，这些信息在这个轴车图里我们都可以找到。那对于这张图来说，我们首先找到一个管子的一个起始点吧，我们以这个点为一个起始点， 那根据这一张轴测图提供的信息，我们可以看到啊，对于这个法兰端面的一个坐标，他是在向东啊，七二九六五， 向北八四三零，然后标高是三百三，那这个信息就告诉我们这一个管子的这法兰的起点在哪个位置。我们首先要找到这个位置啊，那我们在这个 pen 三 d 模型里面， 我们画一条线，通过线的端点来指定这个宝蓝的端面，我们输入 l 画一条线，那我起点，我画在这个零点 零，逗号零，逗号零，然后终点啊，终点就是这个法兰端面的坐标点，那我们这边 xo 就是往东，那我们输入相对坐标艾特啊，往东是七二九六五， 七二九六五，然后逗号往北就是我们刚好是我们的外轴正向的八四三零， 然后再逗号标高三百三。好，这个坐标输入完之后，我们画的这根线的端面啊，这一个端点就是这个法兰的端面坐标，那有了这个坐标参考，我们就可以去开始我们的这个 管道的建模啊。首先我们看一下这一根管线啊，它的管线号是这个啊， p l f e c b 幺二八， a 杠五零杠 m 一杠 w， 我们这边就直接拿我们啊项目模把里面的一个等级库直接做啊，我们就直接从这个地方布设新线， 然后给它输入这个管信号， p l f e c v 幺二八，小写的 a 杠五零杠 m e e 杠 w， 那这一个啊跟我们的这个等级库可以不匹配啊， 这个没关系的，因为这个最终会在输出轴测图的时候，他作为图纸的名称会自动打出来的， 然后这根管线的口径是五零的，然后我们用给大家的 l e b 的这个圆肩库来做这个 管道啊，我们是直接指定指定我们从这个端点开始，然后这根管子是 往东，我们看一下它的长度，一百四十九啊，这里有一百四十九啊，一百四十九的时候有一个三通往下，然后那边直接接了一个弯头往北，那我们先把这个三通的定位定出来，一百四十九回车， 然后啊 ctrl， 按住 ctrl 鼠标右键，然后我们往下啊，那往下多少呢啊？这边是 我们最后可以通过这个标高来修改这个纵向的一个距离啊，所以这个纵向的距离是多少？没关系，不重要，我们先把这个三通画出来， 三通画出来了之后把这个删掉，因为它是个意境三通五十乘二十的，我们选择这个三通了之后， 通过这个替换按钮把它替换成一个五十乘二十的啊，一进三通，然后兑换了下来了之后是一百八十二，那这个长度如果我们能确定，那最好，如果确定不了，我们可以通过这个一百四十八的标高来确定这个长度啊。我们往下拉 拉长度，先不用管它，然后这边往右拐的这个长度是从这根管子的中心 到这个法兰端面是一百五十六，那我们输入一百五十六，好，这个点就是一个精确的点，那至于他的这个这个纵向的这个距离，我们通过这个修改这根水平管道的标高来修改啊，我们按 tab 键， 不到他 cop 就管中标高，输入幺四八，好，那这样子就确定好了这根柱管的长度了啊。在这一边啊，我们要有一个法兰的球阀，然后把这个等级库查看器打开， 找到球阀，把蓝的球阀然后插入，直接连接到这个端面。 e m d 啊，失去这个端点，然后它的执行机构是朝上的， 这边应该是有个盲板啊，但是我们现在原件库里好像没有，我们就先不放了啊。如果我们在返乡建模的过程中发现缺少这个原件的时候，我们就可以及时的到我们的原件库里面去找到，把它加进来。好，我们继续往下建啊，然后这边看从三通过去之后 会直接接弯头，那我们就直接从这个边拐过去就好了，那拐过去距离是两百二十一，我们可以看到目前的这个动态坐标的输入点 就是从这个管中到这个端面，那么刚好就是走错图里这个二二幺，入二二幺就可以了。在二二幺的这个地方啊，他有一个法兰球阀，我们再把这个法兰球阀放进去， 找到我们的这个球法，打篮球法，然后放置输 e n d， 啊，失去它这个端点，然后它的执行机构啊也是朝上的。 接着啊，这边再往前六百四十五，六百四十五， 然后再往上幺七幺七零三，那幺七零三之后刚好是一个四个三通，我们用刚才的方法啊， 这边输入幺七零三回车，然后我在这个地方画一个水平管，再通过这个弯头啊拉出这个三通，那这个时候这个三通的支管啊，就是我们需要的一个位置了， 他已经跟这个轴测图的这个尺寸是匹配的了，那在这个地方他是连接到另外一根管线的，这个时候啊，我们可以再拉一根新的管线， p p l f e c v 幺二八小写的 b 杠，五零杠 m e e w。 然后这边我们看啊，他是一个五零乘四零的，这个意境三通，对吧？那这边出来的应该是个四零的管子，指定一下，那这个三通现在不对啊，我们先取消一下，把这个三通变成五零乘四零的啊，意境三通， 然后我们再把这根黄线从这个端点拉出来，输入 e m d， 失去到这个 连接点，然后往后拉啊，这个就是另外的一个管线了啊，如果我们轴测图里有这根管线的这个图纸，那我们到时候就直接从这边继续啊，去把这根管线的这个模型啊做出来就可以了， 然后我们再往上啊，从这个三通往上啊，六六 九七啊，就到这个这边可能连的是一个设备的管嘴，如果我们现在直接拉的话，你可以看到啊，他的动态坐标 是到这个三通的端点，但是这个标注是到三通的中心，这个时候怎么办？我们一定要巧妙的利用这个标高，那标高从哪里来呢？我们从这个管嘴这边是可以读到他的标高是八米一的， 所以我们就利用标高来确定这个尺寸，然后这个到顶部的时候，他的这个弯头的方向我们一定要确定好，如果他是啊跟我们下面的这个管子平行的话，他应该在这个方向，那我们根据他的这个角度 啊，他这个走射图这边缺了一个角度啊，正常这个地方应该标一个角度的，我们可以看他两 两个直角边是六二六六二六，那说明他是一个四十五度角，那我们通过按住 ctrl 键鼠标右键来切换我们的这个罗盘的方向，那他是一个四十度，那就是朝这个方向的这个方向过来的尺寸是六百七十四啊，六百七十四， 我们输入六七四回车，那就到这个把栏端面，这个时候我们再把这个球阀放上去，把等级库长按器打开啊，然后找到球阀把栏式的放置， 然后执行机构朝上，然后这边啊这边我们一般是连设备的管嘴，如果我们一开始就能先把设备建模啊，那就最好了，就是我们连接管子，按照他大概的路径连接 就可以了，这样子尺寸啊，这个坐标基本上都是对的。但是像这种没有设备的时候，我们管道的连接哦，我们可以让这个法兰生成了之后， 然后我们选择这个把栏和他后面的这些管子，我们可以人为的把它标注成一个设备， 我们通过给它新建一个管线号来实现啊，比如说这个它是一个三幺 f e 三幺 f e c v 二三三斜杠小写 h 啊，是这个设备的一个管嘴，那我们就把它这个管嘴作为一个管线号，把它赋予到这个法兰和它后面的管子，那我们生成轴测图的时候啊，软件会把它认为这是另外一届管子， 但是他标注出来的时候，其实是标注出来我们刚才要求的这个信息啊，如果他是一个设备的微号加管嘴号，那我们就可能识别出来啊，通过这样子相当于快速的去完成一个管嘴的一个设置啊。 好，这下面这个地方还缺一个法兰，应该是我们再把这个法兰放上去， 找到法兰，在这五菱的放到这个地方， 如果这边是有管嘴的话，我们这边也可以用相同的方法啊，把这这个配套的法兰和管子拉出来，然后给他指定成设备的管嘴啊， 这个指定设备的管嘴不是软件的一个功能啊，只是我们取巧用管线号来让他代替这个设备管嘴的一个标注啊，那目前我们看他这边没有这个信息， 那我们就不做这个这边的这个管嘴了啊，所有的这个管件，那放置完了之后，还有一个流向箭头，包括这个管道支架，我们先把轮流向箭头给他加上去啊， 上面有一个方向是反的，换一下，然后这边也有个留香箭头，反的换一下，然后下面啊这边有两个 a 流向接头 a 下好那对的邮箱箭头好了之后，我们再来增加这个啊，这边有一个管道支架， 把工具选项板打开，找到管道支架啊啊，我们随机选一个啊，就是用这个鲍菇吧， 然后他的一个定位，我们可以看到在轴测图里他是两百五十九，从这个立管的中心过来是两百五十九，那我们就要修改，通过 tab 键来选取到这个数字是两百五十九， 然后放置好，那这个时候这边再生成轴侧图的时候，这边就会有一个支架啊， 这样子，我们就是通过这种方法，把一个两维的轴测图翻译成了一个三维的模型， 然后我们再来反向，让他再生成一个轴射图，把项目管理器打开，进入轴设图，然后刷新一下管线号， 然后找到我们要生成的这个是幺二八 a， 然后去生成一个着色图，我们让它生成在一张图纸里啊，就不让它自动创建拆分点，然后确定创建 啊，稍等一下，我们走势图就会自动生成了，好，走势图已经生成了，打开看一下， 那我们可以看到这个图纸，那基本上跟我们这个 pdf 版本的这个图纸形状啊，标注啊啊都十 分接近了啊，这就是一种通过两维的轴测图来反向生成三维的模型，再生成这个轴测图的一种方法啊，那我们在做这种建模的过程中啊，反向建模过程中一定要把握好他的这个尺寸， 因为有时候我们在做这个模型啊，放置原件的时候啊，他的计量方式可能是从这个啊，比如说这个弯头的端面开始量的， 然后但是轴侧图里他是从立管的中心开始标注这个尺寸的，所以我们在做这个模型的时候，必须要注意的就是这些尺寸 一定要保证它和这个 pdf 版本里的这个标注一致。纵向可以通过这个修改管道的这个标高的方式来使它满足 我们。纵向的一个标注啊，就不需要再去使命的去调整这个，比如说这个地方的这个弯头的位置啊，这样子建模起来会比较快一点。那当然如果有一些阀门是带位号啊，我们一定要根据这个走车图啊，把他的位号给放上去。 当然在实际的过程中会遇到不同的情况啊，基本上大概的思路都是这样子的啊。

好，今天有粉丝问我说能不能讲解一个项目的整个制作流程，包括输出材料清单啊，建立自己的等级库啊，用自己的设备图例啊等等这一些。呃，我相信可能大部分粉丝可能都有这样的一个需求， 想看一下整个 pnid 的一个世界流的一个一个简单流程。那今天给大家安排一下 啊，整个流程可能会包括以下几个步骤，首先从我们从新建项目开始，然后项目设置，设置完之后，然后我们新建 pnid 图形， 然后设置图号啊，然后再进入到模型空间进行放置设备，自定义设备 连接管线，放置夜间连接符，指定管线号，放阀门，然后复制管线， 然后把仪表和控制也进行一个啊配置，最后导出整个项目的这个设备管线的一个材料清单， 整个流程大概就是这样子的啊，下面我们开始就是今天的这个视频，可能会比较长呃，可能会分成几集，所以希望大家能耐心观看啊。首先我们要新建一个项目， 从项目管理器里新建项目，我们指定一个名称吧，呃， p i b 演示流程项， 然后这个说明就是你项目的说明啊，你如果有的话就可以填进去，然后这一边下面是你项目打算存在哪个地方，你可以自己指定啊，我就直接用他默认的这个 啊，这个项目路径的，然后如果是大家有也有项目已经设置好这个项目模板的，就可以用这个复制 复制这个项目的 xml 文件啊，就直接能把整个项目的模板复制过来了。那大部分同学可能都是新人，那新手的话可能是没有这个模板的，我们就直接用他默认的，大家要记住他默认是存在哪个位置的，否则你后面不好找到你的项目 啊。然后下一步，下一步要选单位，一般我们国内的项目我们都用公制单位， 国外项目可能用音质，那这个颜色的项目我们就选择工资单位，那工资单位里面有毫米和混合工资，那之前的视频已经说过了，就混合工资的话，只是在那个你选口径的时候会显示英寸，然后实际上在距离的时候他是按毫米计的， 那我们直接选毫米，整个就是按工字的工程直径，然后距离用毫米， 然后下一步啊，我们一般直接用 p i p 的这个这个符号库就可以了， isod d i n 和 g i s， 呃都有自己的特点，但是一般 p i p 还是比较靠近，我们是呃平时用的工程的这个符号的，然后下一步这些都是默认设置就可以了， 为你有特殊需求，你要去改变一下他存储文件的路径。然后这个用户我们选单用户 啊，毕竟 plus id 这个软件的这个体量还是更适合于中小项目和中小啊企业用的。我们选用单用户，以后有时间的时候我再告诉一下，就在做一些视频，再告诉大家这个多用户是在什么情况下使用的。 然后下一步最后一步我们把这个勾选，呃，因为我们做完之后就要去做一个自定义了，所以勾选了之后，他项目生成完之后，他就会自动的进入那个项目设置了， 然后我们现在有开着的一个项目，他会要你关掉它， 然后大家看到了啊，这个目前我之前有介绍过这个 plan 三的一个电脑配置啊，我目前的这个配置硬盘有七个 g 的读写速度，那这样子的话速度还是很快的，如果你们读写速度没那么快，这个过程可能需要呃几十秒到一分钟的时间， 那我们现在进入项目管理，呃项目设置，因为今天要演示的项目是一个 p i d 的一个操作流，所以我们 plus 三 d 的这个就不去做这个啊过多的设置了。我们首先直接进到 p n i d 里面， p i d 里面，因为 p i d 的这个项目一般是 和 plan 三 d 的管道等仪表就是没有一个链接了，那我们就不再做这个这种等级库驱动的项目， 我们就直接做一个标准项目就可以了。那首先我们要确定的是有啊自定义的尺寸范围和自定义的等级库，包括保温库 啊这个几个常用的这个类别，我们会给大家演示一下。首先我们要进到 p n i d 类别定义里面，进到工程项目， 然后我们的尺寸其实就是口径啊，公称直径其实是用在管线上的，所以我们要找找到管线，那管线和管线组是两个不同的东西啊，管线组是多根管线 啊，管线组啊，管线组是多根管线，而管线是单根管线，那单根管线会有尺寸的不一样，管线组里面它尺寸都是可以变化的。 对，你在管线组的这个这个啊类别里面你是找不到那个，比如说那个戒指啊，啊不，不是不是戒指，就是比如说那个管线号在管线组啊里面是没有的， 那我们应该进到线缓线段，那信号线段就是仪表里面用的。 我们现在进到管线段，管线段里面，我们找到我们经常一个项目里面可能尺寸是不一样的，对吧？ 比如这个项目的最大口径管道和最大口径只有三百到三百以后的，我可能就直接删掉了。那，那这样子我整个下拉菜单就没那么长了，那我们选择这个尺寸 size 了之后，点击右边的这个编辑，那就可以去 自定义我们的这个口径范围了。比如说我们 d m 八用不到，我删掉它，呃，三百以上用不到，然后就把三百以后的都删掉。 他这个没办法，就是多选删除，他只能一个个的删除，所以这个是比较麻烦的一点，要花点时间慢慢删除，但是这个也只是项目建立的时候要做一次就可以了， 我这里就不花时间再继续删除了。就是当你的这个口径其实没有这么多，用不了那么多的时候，你就可以去删除它，然后点击确定。 然后另外一个最常用的就是这个等级表，等级表我们每次在给管线负值的时候都要选等级表， 所以这个等级表其实还是很重要的，他们系统默认带的就是有这么多等级表，其实我们都用不到。我们一般每个项目都会有，或者每个公司都有自己的，那我这里把它全部删掉， 那比较快的一个操作就是因为他默认是选择这个删除行的。好，我们按一下回车四，回车四，回车四，回车四就可以了， 按完之后呢，我们再添加 自己的。呃，因为这个演示项目我不打算添加太多啊，所以我们就添加一个啊，碳钢款型 this 淹死。因为每个公司可能会有自己的缩写啊，比如说 a， b 啊， b， e c 啊，或者什么样的有自己的缩写，那我这里为了表示就是看得清楚一点啊，碳钢十公斤的一个压力，那这个就是说明里面可以写碳钢， 然后 pn 十就可以了，然后确定那这个就是碳钢的，那我们再加上一个不锈钢的吧， ss 也是十公斤，真实那就是三零四不锈钢。 好要大家如果有自己很多的这个等级表的话，可以自己继续往下加，那加完之后，当我们再可以管道负责的时候，我们就会看到自己的这个啊，等级库了， 好确定。然后还有一个就是戒指啊，戒指是不一样的，就是每一个我们不同的行业这里面的戒指是不一样的 啊，然后戒指大家可以看到在我们的这个管线段里面是看不到戒指的，对吧？你去找一下他没有戒指的，那这个戒指其实是在管线组里面的 叶子，然后我们去到管线组里面，因为我们默认是一个 管线组，他肯定留的是相同的戒指，然后他的那个管线号也是一样的，就是组和线的一个区别，就是主他只有两个公众属性，就是戒指和管线号， 然后编辑这个戒指，大家可以看到默认的也是会有很多啊啊，为了待会我好好指定，所以我都把他们都删掉， 然后冷却水，供水和回水我留着，因为那我想用他们来做一个演示， 从后往前撒嘛。哦，废水我也留着 啊，待会再重新加回来吧， 要玩的上的太慢了。 where 带的这个还是很多的 啊，有同学可能问，哎，那我是不是直接可以修改一下？他目前好像还没有，就是对这个已经创建的这个 这些参数进修改的，这个功能你只能删除，然后再新加。那我们现在这次演示打算用沸水和冷却冷却水 就是冷却水有上水啊， cooling water supply， 它是一个 四岁二岁， 确定再添加一个冷却水回水， c s r 然后 c w r， 我们就只做这两种。呃，戒指，因为太长的戒指你每次付款型号的时候会不好选啊。点击确定，那基本上常用的就是已经改好了，当然说那个 啊，比如说那个保温材料啊，这些其实都可以改的啊，大家可以进入到管线里面就可以把它改掉，类似其他的，因为刚才你们看到这个编辑的清单里面其实还有很多，比如说半热管啊，仪表类型、设备类型，这些都是可以去自定义的。 好，我们确定，那这样子整个等级库的编辑就完成了。
