燕秀15.0教程

推开窗看见星星。

我们再看一下 cd 彩色出图的功能，有些工程图要求就是对不同的东西上不同的颜色，那我们增加了一个同心圆快速上色， 他问要不要写代号，我们先不写代号啊，看下不写代号是什么？ 那么这个时候把所有的相同的原主他都上了不同的颜色，比如这边也是上了颜色，但是区别在于刚才这里是带中心线，他会把中心线也会 上层改变颜色，这边是没有，这边没有，如果你再来上中心线，发现中心线都是红色，你想跟圆一样的颜色， 那我们只要打开用户配置文件这里这个这个文件用最小圆的颜色把它改成二， 然后我们再用中心线，这个时候就是这里面的圆的颜色， 那么接着我们看一下自动填写代号，同样的这样这个用户配置文件这个里面有一个，我们看第二条 上色自动色中心线颜色为圆的颜色，就是他线上色前他有中心线，那他会改变他的中心线颜色，如果你不想改变他的颜色， 那么你把它设成零，他就不会去改变颜色。比如原来的中心是红色，他也不会改变了，那这里有个写代号，我们写代号，我们看一下是什么效果，我们会退， 我们先把这些文字给删掉啊， 这本身没带好，那么我们点同心圆上色，他问我们要不要带好，因为刚才 加了一个代号上去，他会按这个代号递增，你看这这些代号肯定不是我们要的，那这个时候怎么解决呢？那我们就这里批量替换，我们选这一个，他把他获取过来，我们换成几批， 找的方式为完全相同搜索全部点确定，他直接就会把所有的替换掉，这个是 rp， 这个是 m 四六，当然你会提前提前量一下，然后这个是 m 八， 这样很快的就可以把这些代号标上去，跟把颜色分好。 那么同样的我们这里有一个替换， 比如我们想搜索 m 四六，但是这套图里面很多 m 四六，那么我们一起用颜色过滤，那这个时候我们就可以选择的时候，他会对这个颜色进行过滤，他不会所有的 这个按摩吧都全部去识别，还是要有颜色，如果你不勾他就不会进行颜色过滤。当然这里选择对象就是你确定之后要人工去选， 这个是点确定，就是完全的搜索整张图册，把它给替换掉 啊，就是匹配跟完全匹配的问题，然后我们一定要注意这个代号重复的问题， 我们看这两个同样的，我们缝上色， 这里开一开始， 那么这里也会是开一开始，因为他是从最小的开始，这个时候就会导致 你这里替换 k 一的时候去搜索全部，如果你不过滤颜色，你会把这里也替换掉，比如把 k 一射上 m 八，你会把隔壁的 k 一，他可能不是 m 八也替换掉，所以这个问题怎么解决呢？我们一定要注意，就是说既然这里是一套图是吧？那你就等于 整个框选它一起分色，那么它的颜色百分百不会一样，而且代号是一直在递增，再利用这里的 这个替换，那么他就可以快速的把他给替换掉。那同样的我们这个 eq 匹配过滤，我们这里也增加了一个文字，比如你可以快速的找到这个文字， 也是用于彩色出图的问题。然后我们多加了一个 颜色的刷子，比如我们选中这个颜色，然后框选下去，所有的颜色都会变，但是其他的比如现形啊，图层都不会变，只会刷颜色。还有就是快速增加数量， 这里有数量有两种，我们看 快捷键，如果你把验修的快捷键导进去之后，一 s 它是这种数量，或者是一 x， 它是这种数量，或者你要五 x 五个， 就增加了这些数量的添加。 我们要补充一下刚才这个同心圆快速上色这几个，刚才讲的这中心线要不要用最小圆？ 然后原上色的时候，如果已经有中心线，要不要改变中心线的颜色？然后接着要不要写代号，如果你把这个代号去掉，他默认是不会写代号，那么这里这个就是强制要不要写 简单号。就是上色的时候，比如我们从验修导进来，他是不是很多识别成了这里是 m 八的，那你再上代号他就没有意义了，那么刚才这个这个位置就是说 他有文字，他就不写代号了，他就是零，如果你想强制写，那么有文字也他也会重新再写个代号上去。接着就是刚才我们看的所有的圆都是进行分颜色，他的颜色是这里的一行一个颜色， 一行一个颜色，全部取这里面的颜色，那么最小的是用这个第二小、第三小，然后这样循环下去，用下面的颜色，那么注意这个是在配置用户，配置玩具家里面 的这个文件修改。

映秀模具自动出土，那么我们的出土方式是游击配合 cad 出图在游击，投影导出在 cad 导入在自动标注， 那么整个方式呢？可能像呃流程很多是被软件接管，可能很多人会问这种模具行不行，另外一种行不行？那么可能很多疑问，这是很正常的，因为新东西 肯定会存在疑问，那么如果我们只是说纯粹的讲这个，把这套图出完，那么可能人很多人会问这套图是出完了，换套图会不会有其他的问题？那么我们想解决大家的疑问，就是讲原 原理，先讲原理，大家知道他为什么能把这个东西自动的跑起来，而且可以跑的很快，那么呢我们就找一套非常简单的模具，因为找复杂的会把整个 视频时间拉的很长，那么我们只先讲一下原理。讲原理之前，我们看一下我们出图的几大步骤，第一大步骤当然就是投影， 选择这个要投影的体，因为有属性的原因，他会自动的选上，开始投影试图 我们先拿几个比较简单的东西来演示，好几十秒就把它投影完了。投影完了之后呢，我们就是第二大步骤就是直接导出了， 一分钟之后我们全部就导出完成了，接着我们在 cad 这边新建一个图档。 第三大步骤导入，导入，他操作了很多东西，包括整理线条，标注放图框，识别螺丝等等， 那么 这这样就倒进来了，这里十多张图纸，可能就 几分钟时间。然后呢，这是整个的四大步骤，导投影，导出，导入，然后标注。 了解这几大步骤之后呢？软件是怎么把这几大步骤全部自动化给跑起来？那么首先我们看一下啊，就是像这个耐磨块一样的，大家知道耐磨块一般是这种，这几个仕途的投影 换了鞋顶，注意他的仕途方式不一样的，因为这边是在这里，两个仕途在上方的 这个主视图在上面，但是鞋顶是在测试图这样子，这是鞋顶的投影的方式，这个呢磨人的方式。 接着如果我们用鞋顶头称磨人的这几个师图，那么这就肯定是有问题，这个图纸就会大很多， 正常的鞋底应该要投成这样才是对的。 同样的，如果我们把那么快也按摩冷这种方式带头，他的仕途也是多余的。那么这里就有个关键点， 零件是什么类型？零件不同 的类型其实就是那几大类，他每种类型其实都是比较固定的，一个投影的仕途，包括他的投影方向，包括他的数量，其实都是比较固定的，除非 比如很复杂的一个磨人，那你可能要跑很多，但是这种情况是比较少，可以人工干预，比如现在投影好了，发现这个磨人 少了，当然这里还能不试图，那么这并不甘于我们自动化的走起来。那么那现在的就说我们刚才在倒回来看一下我们 cd 这边一样的这些，为什么 所有的摆的这么整齐，这里这一片是摆件，这里是滑块， 这是相间，为什么还是刚才的一个关键点，同样的类型放在同样的一起，那么同样的板件，我们要画中心线，要做坐标标注，到了这些零散的零件要现行标注坐标，标注已经没有意义了， 接着到了顶针，就按顶针来标注，那么这里的所有的关键点实际上就是零件的类型，包括把这里摆的整齐都是一样的。那说白一点就是其实就是零件的一个名字，软件知道了这个零件的名字之后，他会掉 对应的投影模板，再导出去，再导进来，把它摆到对应的位置，把它标注好，那么所有的关键点都是只是一个 零件的名字而已。用一个零件的名字把整个流程串起来，好像听起来是不是很简单，但实际上就是说要把一件很复杂的事情 做的很简单，是要有技术含量的。就像你要把一套产品把它的模具做复杂，很容易猛加结构，模具可以超级复杂，但是你要把一套很复杂的模具做的结构超级简单，那是真的要技术含量。那么呢我们刚才讲的一个名字，投影的时候， 我们选择零件，这个时候他会去获取里面的属性的名字，他有这个名字之后会去掉对应的一个模板，比如现在这个模轮他掉了，这这块模板我们再增加 提进来，比如这个耐磨块一样的，又换了另外一种投影的模板，比如我们再增加提进来 鞋顶，你看这是鞋顶的一种投影的方法，那么呢这些 看起来是不是没有什么技术含量？那么这个时候如果我们演示一下，就说 把整个白鞋 把它这个孔翻过来，翻到前面去，这个已经顺序已经完全， 我们再来看一下滑块是不是摆正了鞋顶一样的，他会摆正，包括有没有看到这个孔朝上面我们再增加一个，这个是刚才是已经装到前膜方向了，我们再选后膜的， 没看到这个孔还是朝上，那么这里面是真的有技术含量的，那么呢我们现在就是说把一些很繁琐投影，包括一些导出 很反手的东西，把它做的很简单化，那么呢刚才讲的这个整个名字，那么我们怎么去把它配置下来呢？就是刚才讲的只是说一个流程，有了名字能投影， 抖音出去之后，好了，我们知道类名字之后就知道类型，把它放到这里面对应的位置啊，知道类型是模板，我们就把它给打上中心线，把螺丝识别出来，标上自动标注标，标注四 顶针高度的，我们把它高度位置比较好替换成这些块，包括 这些把磨人的底部就说其实这个类已经分的很清楚，我们就说把一些很固定模式的把它做成一个自动化，把它全部自动化跑起来，节约人工的时间。自动 到大概的原理之后呢，我们首先看第一个功能就是出图设置，出图设置呢，就是说里面刚才我们讲的他有不同的类型，其实用名字可以确定他的类型，别人模人一样的叫前模人，后模人，当然有的有的公司 啊就叫做磨人也没关系，你可以添加一个叫做磨人的进去，然后头一磨吧， 选择一个投影的模板，接着他是要坐标标注还是现行标注还是不标注，接着他的排列位置我们先点添加，那么他会加到这个模轮里面去，单拉 这个可以移动位置移到其他里面去，但这个只是一个排序而已，在这里显示好看，但是实际上他的重点在哪里？就是 刚才我们讲的一个一个一个零件，他一个名字，名字，他的投影模板，我们进去看一下投影模板，比如我们常见的一些类型，我们建了一些模板，当然你自己也可以新建一个。新建一个 模板，我们看一下磨人的模板，有看到这里就左视图测试图下视图，包括这里还有一个 虚线，就代表他是带隐藏线的，你再点他一下就代表不要这个仕途，点一下就要这个仕途，但是不带虚线，再点一下就是虚线啊，那么就代表这个钱莫能是这这样几张仕途，那么有的人就会问，魔能复杂的，那还得跑仕途，可能这里要跑， 是吧？那么这没关系，你投影出来了，投影完了之后，比如这里要跑车都没关系，你就把它给移 开一点，直接用它把它给泼出来，再倒出去，倒是一滴，用我们自动倒出，自动倒入它一样的，没问题的，是人工要干预一下，就是复杂的，肯定是要人工干预，我们接着倒回来讲刚才的这个关于投影的问题。 模板前模轮，比如我们这是比较简单的，当然你会建一个复杂的模轮，复杂， 然后他的仕途比较多， 多开几个虚线的是代表有隐藏线，没有虚线的就是不带隐藏线，灰掉了就代表这个仕途不需要了，那么 这里就是比如这个是复杂一点的模棱， 那么接着我们看一下这个标注，大家应该理解什么意思了，那么接着我们看一下排列位置，所谓的排列位置读到这个名字导出去之后，我们在 cad 这边导入进来， 他放到哪个位置去，那么呢他比如我们指定了放这个这一排，是吧？那么我们倒过来看进去里面看一下这里面有几种类型，比如我们刚才讲的这个模棱，他是有个坐标的， 三千五、五千二，我们倒过来看磨冷，实际上是指他的起死点三千五，就这个起死点 五千二，因为这个是零点，零点在这里，所以这里出现了负啊，五千二是负 x， 三千五，五千二，那么就代表磨人哈，要摆摆，以这个歧视点摆在这里，如果再来一个磨人会怎么样呢？那不好意思，那就跟着摆这边，这样一路摆下去，比如我们再一次把它导入，我们把标注给取消掉，他会快一点， 你看接他就再摆摆过来这里，那么这个框框实际上是什么呢？他只是个块而已，是个装饰品， 你可以不要这个框框，把他不要了，他一样的，一样的，可以 接着接上去上面的，那么呢这里的就是刚才讲的排列位置，你完全刚才我们倒回来啊， 所以这个装饰品你可以完全的制定一爱怎么把这个位置移都没关系，移了之后你要确定哪些坐标位置，然后在这边把它新建一个坐标位置，他就会往里面去倒。那么说很简单，有了个名字，他会找投影模板， 然后坐标标注，那么我们标注，我们刚才录讲了，就是他是坐标标注，我们一定会自动的画一个紫色的中心线上去，那么呢不是坐标，是线形标注，他只会标个方宽，因为刚才我们倒进来的时候 没勾这个现行标注啊，我们打进来，我们把这个勾上去，再重新演示一下，这边标注没标，所以这边的 呐，这些是标的一些个长跟框，剩下的要人工去把它给补了。 那么呢这个位置排列位置应该明白了。投影模板，刚才我们建了一个模，能复杂的，那么现在我们比如要投影 选择一个模棱， 他自动套了一个，因为我们指定的他是用磨人的那个这几个简单的一个，刚才我们建了个复杂的，他默认已经有了，当然你觉得这这个磨人他是复杂的，那你可以直接在这里切换到复杂的，然后点 继承过去，他马上就会把它变成一个复杂的模板，据说他可以临时我们切换换一种模板来投影都可以。当然你也可以临时直接就在这里改变这个界面，要哪些仕途 点确定他就开始投影。当然你这里还能旋转方向，包括 我们的这里从定向，比如选择一个朝上的面，比如你在这里点，那么这这这边方向就是朝上，这里就会变成朝上了。如果你点这里， 他会这里超散，很快的把这个模型给摆正，然后这里提供投影的一个预览的一个效果，就说白了他有个初始词，初始词就是拿着名字找了一个进来，很快的就把他给投影完了，实际上可以 符合百分之八十的零件，可以自动化把它完成，只有百分之一二十复杂的，你就可能这里比较多的零件， 比如一次头很多，然后你你就要看一下啊， 哪些是不是要增加仕途的，发现这个哦，仕途不够，你可以增加一个仕途，当然你就是说不需要在这里增也行。投完影之后， 投完以后直接在这里重新用游击自带的功能或试图投影都没问题。 刚才我们讲了一下这个大概的配置，我们再把它一些细节讲一下，就是说比如你这里要添加一个什么名字的 连接名字，你点添加，他叫你选择类型，因为你这里没没选一个类型他，所以他不知道往哪里加，所以你可以选中之后点加进去，当然了你可以这里直接把他给删了，这里分类，你也可以添加个分类， 这里增加个分类，也能这样删除。然后呢，注意，这里就是说这里有个顺序，模板图这里有个顺序，这个 顺序呢，实际上就是说模板图大家都一大堆名字，这一堆你看这里十多个名字全部往这里堆，谁排前面，谁排后面，那么就是按这个顺序来，面板排第一，热溜倒板排第二，那么这是指一次性导入他的顺序，比如前面已经 倒了这么多，你后面的他肯定只是接上尾巴，他不可能说把这个图移开来啊，插到里面去，这也不符合我们做图的习惯，因为我们写就是说一开始大印象中啊，你记得这幅图放这里，好 图，新来的图放后面，如果软件自动的啊，中间这里插一下，那里插一下，这个图今天看着在这里，明天哎，怎么图就不见了，就被软件改到另外一个位置去了，所以这样也行不通的，所以就说这里的顺序只是指一次性，比如我所有的板都往外面倒，那么他是按这个顺序 插到这里面去了。我们补充一下，就是投影模板里面。 好，这个这个出图设置，我们不要到那个字图模块，我们到是芥末模块，这个这个头，这个投影的这个图标在字图模块就点他，他会切到芥末的，如果在芥末你要到字图里面，你点这个虚线的，他能切过去，再切回来， 快速的切模块，这里就是上一张下一张这个图纸。好，我们切回去 出图模板，我们出图这个投影模板里面录讲了一个关键点，就是说其实这个投影模板刚才我们只讲 一个关键点，就是有几个仕途组成，但是有落了一个最重要的关键点，就是刚才我们把鞋顶摆斜了，把滑块也摆斜了，他他竟然能自动摆正，实际上就是这里 因为这个主视图一定要先摆正，那么他是靠这里来指定的。比如我们鞋顶，我们我们倒回来鞋顶默认是选中了这个鞋顶的一个摆正的方法，看一下滑块，他也是默认选中的滑块，包括相间， 包括刚才我们看的那个，呃，那么快，那么快。其实它是个翻料，翻料的话它是一个翻块的白种方法，是指这个主视图 用这里自动的方法去把它给摆正。摆正主视图之后啊这里指定了几个试图投影，让他再来投影，那么这个才是我们能实现自动化的关键点，这里我们已经申请发 发明专利了。然后呢我们看一下就是投影，这里投影师徒的模板已经 清楚了，包括这个整个出图设置也已经讲完了。

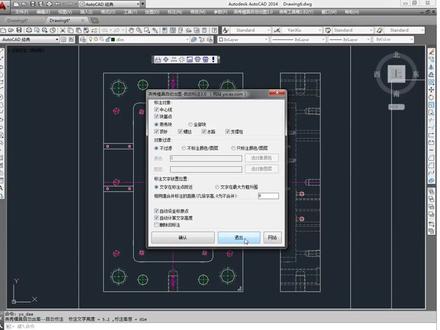

我们接着讲 cad 这边配合的导入，导入呢，我们看一下啊，就是说第一个自动分成， 自动分层是什么意思呢？就是说如果你有破面线，他会把破面线分到破面层，然后呢？呃，一些白色的线会简单的分一下层， 起这个作用，自动设体颜色为白色，那就等于刚才我们看到这个这个体实际上导出的时候，他他是一个青颜色，但实际上你没发现导入之后变成白色的，就是起这个作用，自动调整现行比例，就是这些现 比例是自动调整的，然后删除重复线啊，这个是有用的，就是包括我们后面 像 cad 去识别这些螺丝啊，就用这个中心线去识别螺丝，是原则上是要删掉这个重复线的，不让他识别，很多是识别不出来，用线太碎了，他就没办法识别了。 那么呢这个呢，但是你倒入的时候勾上呢，因为他倒入的图档很多，比如几十个往里面倒，他会很慢很慢，那么我们建议就不要勾上了，让他倒，倒完了之后呢，直接就是我们用这里的 倒完之后，反正就一下框下去把它给删了，这样还来得快， 因为上重复线很很很很费时间。然后呢？高版本的 cd， 刚才有没看到在转圈圈，高版本的 cd 跟二零零八什么零七呢？现在一四这些就是比较高的版本呢，他他运算的东西比较多，之后他就界面不刷新了，他就这里转圈圈，你别以为他卡死了，实际上他没卡死，他一直在这里运行的，所以要注意一下这一点 现在，呃，就是说建议这个删除重复线呢，导入的时候就不要过了，不然会增加很多时间的。自动修复优基原坐标，有时候标做的时候，你发现这个圆在这里，你一点一标，他跑到这边来了， 就是起这个作用，他会把它修复删除。优基刻字高出的线，比如你侧边刻了字，那么呢这里的字他他他他莫名其妙这里高一点点，这这种直线出来，那么我们会把它给删掉， 只要勾上就会把它删掉。自动修复样条直线跟样条圆样条直线是什么呢？就是 有时候油漆导出来的，他看起来是条直线，实线是一样的，等你要标角度时候，标不了了，我们会把它修复，但是这是精度要求很高的，他一定是一条直线才会修，如果他他只要弯那么一点点，那么我们都不会去把它给修复掉 啊。接着这个圆也是一样的道理，有的导致他是一个样条圆，那我们把它修了，如果他变形了，一点点也不会把它给修，因为怕这个影响到精度的问题。 画自动画实体中心线，就是把这些紫色的中心线给自动画出来，画出来之后你觉得你是基准标注啊，要把它移到这个角上，那你就把这两根线移过去 就行了，然后用自动标注标注，他也会自动识别到这边来，那么前提条件是在右击这边设定了这个出图配置里面 这个名字设定的，他是一个作为标注，他才会去画这个实体中心，画这个实体中心线的，不然他不会画的，因为像这种线性标志画实体中心线画出来没有异性 画对象。水路中心线，画水路的这个中心线， 画圆中心线，比如这种画圆中心线，画圆中心线出来跟水路中心线出来自动标注才能用，然后螺丝标记的正式图就是 这个，就是正式图。然后这里有一个测试图，螺丝的测试图，这里有个测试图。那么前面讲过这两个是有 cad 识别，也有 ug 识别， cad 识别是靠尺寸去识别， ug 识别是靠人工点了一个孔，我们去找相同去自动找出来的。 然后这一个呢，就是自动放置图框，跟贴选标题就是图框要不要放跟标题要不要填 好？自动移动图形到规范位置，就说要不要移到这范围内，如果你只是改个膜要一点改，改膜之后投了个影，投了个测试图， 比如我只是测试度给了一点点，我不想他跌到这里来，是吧？那你就倒入的时候不要钩子里，他会放在这个位置， 然后你把这个图形复制叠过来，这边就行了。自动标注呢？自动作为标注就是标这个，那么我们的建议还是也不要勾上，因为你倒进来之后，有些东西要做处理的再来标注，不然你一进来 标志出来了，可能哦做了一些处理啊，又把它上了重标。然后呢，有另外一个问题，就是刚才讲的导入的时候图纸太多了，他处理他比比你倒令倒进来之后再单独来 标注呢还慢。比如我们现在倒进来的时候不标是不是？那你直接用这个自动标注，其实很快的，他会自动找这个原点， 自动找这个圆点呢？你如果说把这个中心线移到这个，用基准角 标注，把它移好， 他一样的，你看就用这个为几种来表，用紫色的中心线的焦点做过圆点，不焦的话他就不是圆点了， 所以我们建议就导入手，不要勾上了，等你处理完了再来，这就是一路往下，宽大小也不用管，坐标远点也不用管，他都是处理好的。 然后顶正高度图标记高度，顶正高度图替换成验修块，顶正三思图标模棱底部的尺寸就是我们刚才看的是这这几个 勾了，他都会处理，自动把轴之图渐快，就像这种，这已经全部把 把你把你建好快了，要说放的话就很方便，要移动的话也是很方便的，想往哪里移就玩所有都建的快的，这轴测度都是建的快，但是前提条件是用我们这个自动投影的 这两个你，如果你是你投出来的，不认，又不知道哪一个，等下见了快麻烦 啊。接着插入排列外宽。排列外宽是什么？就这个 就这个东西插入，把这个块插入进来，那那那这个东西可以自定义的，直接就是说 在在这个安装目录映秀默德 id， 然后 ac a d 里面一个用户文件夹问你这里一个图宽，这里有个外宽，这些呢？是图宽的一个 a 四 a 三的一个， 这个举行你会自定义，你可以去改这个文件，包括标题，这里这个改，后面有视频叫怎么改，这个改成你们公司的，你想怎么改就怎么改，都可以的，当时呢改了图框，注意 比如现在这个图观是一个快名来的， a 三 这个这个是这个是标题，他已经有这个名字在这里，你改了，你再再来这里重新套图框，没反应的，为什么？这个同名快吗？大家应该用 cad， 应该懂这个意思，你说一定要到 新建一个图档，或者把这个块给删关掉，他才会生生成新的块。 然后呢，刚才讲的这个外框是可以自定义的，就是刚才的这一个，这里是可以改，你把位置改了，记得要倒回去右击的这里配置，把位置给调的跟他对应的上，要调的对应的上才行。 然后呢，这里导入后删除 ug 机导出的 dwg， 就是我们 ug 这边导出的时候，不是在往这个 id 里面导了很多吗？他会把它给删掉， 那么这个啊，就是这种情况，所以就是默认的话，就基本上所有的除了这个删除的，你自己选择自动标志就不建议勾 上的，除非简单的模具让他标完就了事，复杂的都不建议后面标，其实也很快的跨两下去解决问题。好，这个就是我们的这个导入 啊，那个批量导入的话，我们补充一点，就是说你点导入高版本一定注意他他这个鼠标吗很快就会转圈圈的，你看然后界面就已经 已经不刷新了，但是如果我现在这个土土档比较少，所以他已经处理完了，如果你很多可能五分钟，那么他就会转五分钟，别以为 cd 死掉了，他一直在处理的，所以就是说他在转圈就让他去转。然后呢，就是记住不要 图挡多了或复杂了，不要够自动标注跟闪出重复线就行了。一般的话如果不勾这两个，一几十个可能四五十个图纸一两分钟，如果你勾上可能会变成八分钟，十分钟吧，不勾可能两三分钟就差这么远， 但实际上你导入进来在手动去标，可能都不用那么分钟，因为跨两下也不用六分钟啊，这是本身 cd， 可能他一下处理的数据太多导致。 接着我们讲自动标注啊，这里要标注的对象就是中心线快机点，为什么？因为直线了，如果大家用过以前我们验修出的另外一个比较早期的 零八年一零年做的自动标注的话，他就会标直线，一标的话怎么样到处都是标注，因为像这种这么多线条，他是很难去没办法区分哪些标的，所以就是说 他的意义真的不大。现在呢，就是说机床、电脑螺也多了，基本上都是标一些孔类的，所以我们这个呢，基本上就是以孔类为主。就是先先画，把那些中心线给 画好，比如说我们倒进来，如果没有中心线的情况下，不是用我们的这个倒进来， 那么就用画中心线的，把它画好，然后就可以直直接自动标注了， 那么呢这些块，嗯，根据情况来勾这里呢过滤是指什么意思呢？不标注颜色，比如这里你不想标注绿色， 他会把这个颜色选进来，然后宽绿色的他就不标绿色的中心线颜色的所有对象都不标的，然后呢只标注绿色，我们撤退一下， it goes up， 只有绿色的彩标， 接着文字在标注点附近，刚才就是在附近，我们看把它放到外框 好，把这个过滤也取下掉， 这些是全部放在外面，这样看起来就麻烦一点，然后呢这里有个删除旧标注啊，我们再倒回来到重新放回来文字点附近，这里有一个相通值，要不要合并的距离， 我们看一下，就是指这个意思，这两个孔他是四十三，那么呢他是指合并要多远能合并，比如说这么远到底要合并，那么这里去靠 靠这个来控制，这个是指至高的距离，现在比如至高是二，那你是八倍，至高二八十六，那么他距离十六 他之内的，他就把它喝了，超过了就不喝，这个值呢，基本上就默认值就行了。 自动设原点，原理很简单，红紫色的中心线的焦点，那么他就自动把它判为原点，但是要注意就说不能有相同紫色的中心线 再跟他相交，这样子是不知道是这个圆点还是这个圆点，那么这个时候他是不识别的，所以就说如果你的圆孔中心就不建议用紫色的了，因为这样会干扰的，这样就不知道是哪个圆点标出来 错了，怎么办呢？所以我们就说是这种情况，我们就不弄了，他远点，比如现在在外部是吧？那他就他就在外部了， 那现在现在这已经不是原点了，因为这已经被他给干扰掉了，所以要注意一下这个颜色 啊。这里呢就是计算文字高度，是根据图宽算出来，图宽又怎么算的呢？所以这里一个很重要的一定要记住的点， 这里一个没发现，我们导进来所有图观都是自定自动拍，自动处理好的，根据图形大小看一下，这个是钓的 a 三的，这个 a 三的， 这 a 四的，那那怎么确定他是用 a 三 a 四呢？这是自动计算，但是你你有个地方能控制，就是说自动最大，比如你们公司只有一 一台打印机，而且只能打 a 四，那你就点这里确定 a 四之后，好， 这次记住是设定 a 四，那，那以后批量自动导入，导入进来的所有的图框最大都是 a 四， 那如果说你们公司有很大的打印机，比如 aa 零或者 a 一，是吧，那么他就会根据图形了，小点图形 a 四， a 三，在终点的 s a 三， a 二 a 一，这样就自动会去判断他现在需要多大的图纸，那么知道多大的图纸，实际上是知道多大的字高的，那么这里就要记住另外一个参数，很重要的参数， 默认打印字高。二点零就是指这个字自动算出来是多高，打印出来， 他这里刚才设的是二点零，那么打印出来这个纸上面就是二点零，因为这里是打印会缩放的，根据图纸进行缩放嘛。那么用过我们前面烟绣工具箱的关于自动计算打印制高是那个作用， 只是这里已经自动去给你计算了，根据图框去给你算出来这里要多高。那么如果说，哎，你觉得这样子感觉这个字太小了，那你你可以跑过来这里 最下面默认答应这个你二太绝对太小，你可以调到二点五或者三，到了三已经很大了， 山已经很大了，所以建议在二点二至二点五之间看看情况吧。如果是 a 四的子，那你就调到很小了，调到一点八到二点零，如果有 a 一的子，那你可以调到三，所以看情况。所以如果字太小了，注意就是两个地方设置，一个是 默认字高，一个是最大打印机，如果你设个 a 零的打印机，那这个字会设得很小的，一定要记住， 然后删除。注标注就是等于标了一次，想标第二次，你就不用去删他了，你一框下去就好了，他会把老的删了，重标注的，那么这个就是自动标注，自动坐标标注。 接着我们看一下超级标注，刚才我们自动标注已经把标注直线的已经给移除掉了，因为直线标的不多，所以我们就由这个超级标注来取代。 比如现在你自动标注标完之后发现，哎，我要标这个宽，那你就点这个这里就好了，他会自动标上去啊，这里有条线 能点点错地方了， 他会自动避开的。如果他是有点重叠，你可以把他这个字超级标准选中，这个文字可以移动，包括他也能移动这个文字来的，或者你选中不按空格键，可以把这些给删掉， 那么作用其实就是用来取代原有的这些比较直线的，因为直线现在已经标的不多，但是前提条件，这样选标坐标，前提条件一定要注意，一定是要在这个中心线十字架范围内，比如说你外面 画一条线，他是不标做标的，你再去点，他直接标长度了，他直接标长度或者标角度了，因为你你都没圆点， 他怎么去标呢？那么呢，我们看一下具体有哪些功能。这个超级标注啊，就是说比较直线的长，但是他会把这个这个 c 角给纳入进来，这样 c 角把它给纳入进来 是四十五度角，接着呢标距离，这样子拉一条细长细长的，他就会标他的两条线的距离。两条线的距离呢？要注意点，就是说比如这种也可以的， 就算你宽到了圆也没关系，就是最大的，你宽选的最大的两条直线的距离是这样子，但是宽一定要细长细长，这是有比例的，细长 细长的，你不能宽个正方形，宽正方形他不标的，一定要宽细长细长，这样子才不会标的。 接着就是我们这个刚才是倒角，这是圆角，还有就是选择一条带斜的线，是角度或者 c 角 或者半径或者直径，都不用切换任何一个秘密就是一直往下标坐标。 前提条件，注意这里有十字中心线，十字线如果你逃出这个范围，就说 有这个 十字线举行范围内，你去点 点直线的端点，他会标做标，如果你在中间会怎么样呢？标长度，中间是长度来的， 两边是坐标，但是前提条件要有远点，然后呢他这个是会自动避开来的，比如这里有对象阻挡他，哈，是吧？那么他会跑开来，然后他能移动文字，选中一个文字或者坐标，不是标注 移动的时候按空格就把它给删了，移动的时候空按空格把它给删了，然后确定字高，这个前面已经知道了，就是说根据图宽，比如这个图宽换到这个小一点的图宽，你没发现字高会比较， 他会自动去根据图款把它给算出来，然后远点，坐标远点，如果你在这个，你看这已经切到了这边，我们再换这张图，他已经切到了这边， 你会发现这个字已经比较小了，所以就是说这个图框我看多大？ a 四这里呢？九十这个这个图形比较小，但是按照这个算出来， 你觉得太小了，你就可以去调这里， 这个要重新打开才生效的，重新启动 cd 才生效，这是自动切换原。 然后呢？刚才这一坨这一堆命令不用切换任何一个，只要在这个功能内，他都会自动的去把它完成。那么他这个功能的目的，开发性的目的，就是说自动标注已经把它给标好了，那我要补数了，我就用这个来补，比如现在 这个的长城宽， 他会把圆角给标进来，特别是标一些小的零件，哦，我们小的零件被删掉了，标一些小的零件就比较方便。笔录， 你测试图一样的，这里的这个水路的高度，水路的直径啊，这个是没有低的，不带低的啊。然后你宽 选一个区域，他会得出一个最大外形宽，任何东西他会得出外形，如果他这里有个有个中心线远点，那那么他不单会标外形，他会把这个 这两边的坐标也给你标出来，这样子， 这就是超级标注，那么这个超级标注我们补充一点就是，比如你要量这个宽的底部的长度，你会发现一百七十六根本不是他的长度，因为这右击转出来就是这很多线断开来的， 所以还是要先删除重复线再来，那就是他的长度了。

大家好，这里是 cad 学习堂，那么从今天开始呢，我们主要分享一些 cad 越秀外挂里面的一些功能，那么啊，我们这一个 cad 越秀外挂里面有很多功能，对吧？首先我们今天分享的是一个智能中心线，那么这个智能中心线在我们 cad 插件里面， 很多插件啊都有这个功能啊，那我们就来看一下这个叶秀里面的这个质量充电线好不好用，首先我们点击一下质量充电线，对吧？那么快捷键是 c 一， ok， 那我们就来看一下他怎么去应用啊？我们可以直接框选，对吧框选这一个整体的空格，双空格啊，然后呢，我们就得到了这一个 零件的啊，最大的一个轮廓的中心线，对不对？这一根啊，是这两边的一个中心，那么这一根呢，是这个和这个的中心啊， ok 啊，那么这一个出来之后呢，我们再来看一下有没有其他的一些功能啊，来换着键 c 一对吧，空格，大哥也做这一种，当然了，我们框这里呢，他也是把这个框框中心线出来了啊，那么如果说我们只想这两个键的中心呢，来 空格一次哎，点击这两根线再空格，对吧，他可以出现我们这两根中心线，当然了，他也可以做圆的，我们可以来试一下空格框，选 空场四个，我们看一下发现什么情况，哎，他会发现他会把这四个圆的中心哎，全部搞出来，对吧？当然了，他还可以做单个的啊，来 c 选这个圆，对吧？选择这个圆这个空格，看到没有，对吧，他也可以这样做啊，那么 ok， 那么到这里的同事们学会了吗？

这里关于燕秀外挂的一个安装啊，我们可以先去搜索输入。好，然后这里的话输入这个就是啊， 映秀商城。好，输入映秀商城，那输入映秀商城之后的话，选择这个。呃，官网好，然后找到映秀软件，这边选择立即下载映秀工具。好，立即下载，那么下载下来的话，呃，这里的话就是 我们选择这个二点八七这个哈，然后右键解压到当前，那解压出来之后的话，我们双击点进去这里的话，右键哈管理员上面运行好，那这里的话就是直接我的已经装过了哈，我直接点更新， 那这里的话就装完了，这就烟袖外挂就装好了。好， 这边的话也有个这个是手动加载这一个快键的一个方式啊， 好看的是不是这个？ 好，这是加载这个的方式，但是他这里的话默认哈，就是手，就是你只要安装完哈，默认的，你点开 cd， 他就会有。好，他就会有。这个哈， 只要安装好他就会。呃，这里就会有哈，这里就会有验秀工具，看没有是不是有验秀工具，那么这里的话你只要安装完了， cd 自动会，呃，就是挂上去，那么在这里的话就是关于验秀快件的一个设定哈， 那在这里的话，我快速点一遍燕秀环境设置，然后找到我们的一个燕秀供应箱目录，然后打开，这之后的话哈，找到我们的这个程序参数，双击点开。 注意了这里哈，后边有一个半段啊，双击点开，然后这里右键全选，右键复制，那复制到了之后的话哈，这里的话再再擦掉，然后再到这个环境设置，再到我们的一个自定义快件，然后这边点击确定，然后这里的话是把这个拖到最后一位哈。然后这里的话，是 啊，这里的话最后就拖到最后上来，上来一点的时候啊空格，然后在这里去粘贴进来哈。粘贴进来，那粘贴进来之后的话就是我这是已经有了哈。所以说啊，这边的话再去找到这个重新加载。 好，重新加载一下啊，这块键就可以用了。比如说你按下 d 空格，那么在这里的话就是标注这个尺寸哈。

做模具设计怎么能没有验秀外挂呢？一套模具的设计有百分之八十都是通过验秀设计出来的，那还没有的兄弟呢，可以在评论区留言三个六，我发给你。 拿到安装包以后呢，我们鼠标右键先解压到当前文件夹，在解压的过程中呢，我们可以把电脑上打开了的 ug 和 cad 呢，先给它关掉，然后呢再双击我们的第一个文件夹，然后呢再找到我们的这一个安装程序，鼠标右键呢选择以管理员的身份运行， 然后因为我这个位置呢是已经安装好了的，所以说这里呢显示的是更新，如果说你们还没有安装的话呢，那这里就是开始安装，我们呢点击更新， 更新完以后呢，当弹出来这一个窗口以后呢，那就代表我们的验秀外挂已经安装上了，确定，然后呢把这些程序关闭掉，再到我们的这一个电脑里面呢，打开我们的 ug 或者说呢 cad， 打开 ug 以后呢，那我们这一个验秀 ug 模具呢就已经安装好了。

大家好，嗯，大家好久不见啊，我又回来了，今天给大家分享一个超强的一个标注功能，比如说我们这里很多元，对不对？我们一键啊，把这些元全部标注出来啊，首先第一步 批量标注完啊，然后请指定尺寸的位置偏移位置，我们就三十度啊，这是指度数三十，然后选择对象，我们直接框选， 哎，对吧，我们的一个所有一个圆全部标注完了啊，如果说你觉得精度对吧？还有精度 我们想改一下的话，怎么改呢？也就是说后面的一个两个小数对不对啊？这里啊，这里的话，呃，是一个 bug 啊，我们杀掉。 首先啊，英雄八卦里面有一个标注修改工具，把精度改一下，修改标注精度 有，这里八位小数，我们一般两位就好了，两位 ok 啊，我们看一下我们哪里需要改的，就比如说这里，对吧，我们就直接框就可以了啊， 需要哪些孔，哪些对不对？那么这些孔的话，这是我们一个 这张住的啊，这个这张住的话就不用了啊，这张住的进度我们就不改， 那么其他的也可以不用改了吧，这个也改啊，当然啊，如果你嫌麻烦，你就直接框，也可以啊，直接框 对吧，也可以改出来啊，一键啊，都是一键操作，那么啊，有的同学可能会说，这一些孔都是一样的大小，没必要 一个一个标对不对？对的啊，没必要一个一个标，我们来看一下应该怎么标，把这个删掉，然后我们再标一个，对不对？标一个 反击对吧？反击啊，这个的话这里几个？这里有，一二三四五六七八九十，十一，十二，十三、十四、十五、十六，十七个啊，十七个，我们要，我们就到了十七个液体外挂标注文字工具， 文字前加数量，十七，对不对？十七个，十七，十七杠十七，对不对？如果说斜径都不够，我们可以把它后面加一个标注 杆，后面有一个，前面用过了，对不对？对吧？这就可以了，那么其他的呢？其他的我们也可以标啊，其他的也可以标，比这标注三十，那么这些的话啊，这些 我们就不比，我们也是一样的吧，也按这个标吧， 差不多了啊，这里四个，对不对？ 首先改进度啊，进度不改那些其他的进度都不高啊，我们只有这一个，那一个，那个进度高一点。四个， 那么这个也是四个，这也是四个，这个也是四个，那么这么一副图的话就标出来了，对吧？啊？这是集中一部分啊，还有我们还有一个坐标的，对不对？还有一个坐标标注这个外形大小还没有，对吧？没关系，我们接着来捏碎外挂， 周全标注啊，周全标注，我们把圆点先放中间，对吧？然后液晶外挂用里面的一个坐标和连输标注 零位拉出来，再标，再标我们这一个大小。 我们这终日线没标啊，终日线没标，没关系，我们把终日线拉出来啊，先把终日线拉出来，终日线我们可以截截框啊， 等一下先把这个隐藏， 因为他这些方的，这些方的，这些方的他他不会默认为我们的一个原路中间线啊，所以我们要隐藏一下， 没有其他的啊，隐藏一下也是液体外挂里面有一个隐藏功能，隐藏对象，隐藏完之后提到的全部是我们的一个圆，对不对？然后接下来我们用线工具自然标注， 嗯。哦，啊，这个这也是我们一个不是原属性啊，现在好了，现在都是原属性的啊，都是我们一个原的属性的，再用， 再用我们一个制造中心线，这样就好了，对不对？然后我们再来标我们的一个，把我们那一个放出来啊，把我们那个前面的放出来， 对吧？全部出来了，再来标我们一个坐标啊，刚才不好意思漏了一步，对不对？连输标注啊，连输标注，坐标标注，连输标注，那我们已经标了零位了啊，我们 还差一个啊，还差一个最大外形的中间线，对不对？这个就这个就激活了啊，把我标注删掉， 然后我们用座位标注，连续标注， ok 了啊， 对吧？ 那么现在有没有觉得很快，那么中间这一些的话，我们用其他命令标啊， ok， 表下面的可以了，中间这一些我们用其他面点表，用我们的一个练习外挂 连续座位标注啊，第一辆座位标注，这个 首先拿一个出来， 表上面啊， ok， 再来，不要啊，再来，不要， 这个其实不用标了，这个我们上面这边就标了，这两边都标了，就不用标了啊，主要是标中间的， 对吧？那么我们现在标的话啊，这个功能，这个液体外挂啊，液体外挂这一个标注功能是很强的啊， 里面别玩了啊，差不多了啊，我们 这一些，至于这一些的话，我们可以用我们的一个坐标啊，表外面就可以了，不用标到里面去， 这样标就可以了啊，这样标的结果是一样的，对不对？ ok 了，那我们这幅图就整个就标完了，其实标数的话很快啊，对于我们的一个工作来说 也很实用的啊。对，我们一个如果说你是搞模具这一块的话， 或者机械行业这一块的话，对，我们这一个标数液体外挂这个功能，这个标注功能很强大，很强大，全部在这里面，全部在这里面，那么如果说没有这个工具的可以找我，好吧，私聊找我就好了， 我们这个把这里再修一修，把这些灵位的啊，灵位的话，因为他本来中间这灵位我们就没必要重复标注了，重复标注的话是标注里面一个大 g 啊，不能重复标注。 ok 了， 我们把这个再刷一刷，刷成绿色的也好看一点。 ok， 我们这个图的话就标注完成了啊，谢谢大家的观看，希望大家来有。呃，方便的话啊，关注我们一下。好吧，我们会持续的，持续的一个，我们会持续的一个更新，谢谢大家。

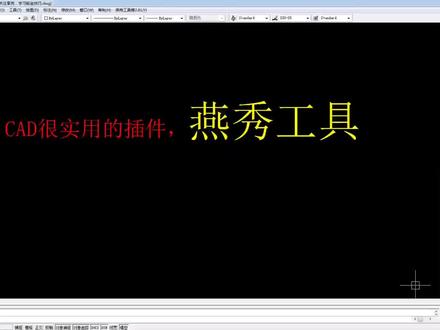

大家好，我是响亮。嗯，今天我给大家分享啊， cd 当中啊常用的一个插件啊，也是很实用的一个插件，叫做验绣工具啊，前段时间可能是有粉丝朋友看见我用过是吧，就私信我说这个是哪里下载的？怎么用？ 今天我们就来聊一聊这个烟锈工具啊，首先这个烟锈工具其实我们在某度一搜就有一大堆啊，我们可以搜索之后，然后下载下来，呃，然后安装， 然后使用的话，像我们做激光的就比较常用的一个就是删除重复线，还有一个检查是否有断开， 还有一个就是可以算一下这个啊，激光切割的总长度也就是这个图形的啊，现场，现场总共是有多长是吧？就啊很方便。而下面还有一个我觉得很实用的，就是 删除那个标注，我们把它调出来看一下啊，首先我们安装好之后，这里会显示有一个验修工具啊，然后我们这里在这个地方点击右键，然后就是这个是修改标注的啊，这个把标注可以删掉的，然后这里还有一个 线工具，其实这里面他的功能其实很强大的啊，大家可以啊自己摸索一下看一下，这只是说我们做激光常用的一些， 呃，几个用的比较多一点的几个，你比如我先随便画个图啊，我把它拆开，呃，随便画一下啊，是吧？你比如说我，呃，这有尺寸是吧？ 这个尺寸的话这是有标注很多是吧？那我一个个就删，其实挺慢的嘛，是不是我就可以直接用这个 删除标注一次性全部删掉了，是不是很方便？那如那如果途径很多，哪个地方断开有没有？你不知道是不是？我们可以用这个检测一下有没断开，你看这里断开了是吧？那，那这再画点重复线在里面吧，你看这有重复线 对吧？这明显有三条重复线对不对？那有，有的是我们现在看不出来是不是？那我们这边有没有重复线呢？我们可以用这个， 但是重复之前我们一定要炸开他啊，然后选择这个删除重复线，然后一框他就是显得删除重复线三条是吧？非常实用。 呃，你比如说打个比方，这里我这里搞个 l 二十这样的，是不是？那我们 是量尺寸的时候想量这个角不好量是吧？我们可以直接这里，这个叫什么？智能连接是吧？我们直接就连接可以了是吧？就特特实用是吧？ 呃，其实在功能还有很多啊，我今天就给大家讲一些我们自己常用的一些，是吧？我们就是说，呃，把这个工具下下来是吧？对于我们做图来说是吧？有很强的一个辅助作用，然后也可以增加我们的速度。好，今天跟着大家就分享在这里，我们下期见，谢谢大家。

加载英雄快键啊，英雄公交快键。这里工具，然后这里的话选择环境设置，这边打开任选项目录，打开了目录之后的话找到我们最后面，这里有个程序参数这几个试验，然后这里的话 ctrl 加 a 全选， ctrl 加 c 复制， 复制完毕，然后这边的话全部擦掉，全部擦掉的话找到我们的一个医学工具箱，环境设置制定一块钱，确定这边的话滑到最下方， 然后倒数第，倒数第几个啊？倒数第几行，右击粘贴，只要粘进来就可以了。好，我这已经粘过了，我就不粘了。然后这边的话再接着就是说又是环境设置，然后这边的话刚是自定义完，接着重新加载一下， ok， 然后自试一下第一空格或者 aq 空格，把这个字体改为 a k 空格，然后这里的话输入字体高度二点五空格，然后打印窗口，高度就这么大，就 a 四的纸就好了。 ok， 这里选择 a 四， ok。

啊？我们去怎么去加载这个快件？首先的话就是说，呃，打开，然后找，找到我们的一个英雄工具箱，这里是环境设置，点开环境设置之后找到我们的一个，打开营销工具箱目录啊，点开，然后找到我们的一个，就是说这里有个叫做成聚餐住的东西， 双击点开，然后这里的话进行框选全选确认到来就是把它复制到来，复制到来之后这里全部擦掉，全部擦掉哈，擦掉又回到了这个界面，点开这里环境设置这边的话，找到我们的一个呃，自定义快捷键，点开这边的话是确定 这里是找到我们最下面一排，最下面一排滑到最下面啊，滑到最下面滑的不能再滑，向下滑了，然后这边是向上，向上走一个，走几行，走几行就是说不要是最后 一行哈就行，然后这里走几行，在这前面这一点右击啊，给他进行粘贴啊，粘贴完了之后就是说进行一个保存，保存好了之后这边的话再接着就说保存完毕。这接着的话就是说这边有个又是环境设置， 然后这里重新加载一下快键。总结这里的话就是说第一个打开音箱目录，找到相关的一个文件啊，打开这个相关的一个文件乘以插入， 把文件里面的所有的啊都复制到来，然后这里的话这个又是黄金设置，找到我们的自定义快件，把这个我们复制到的粘贴这里面重新加载快件。 ok。

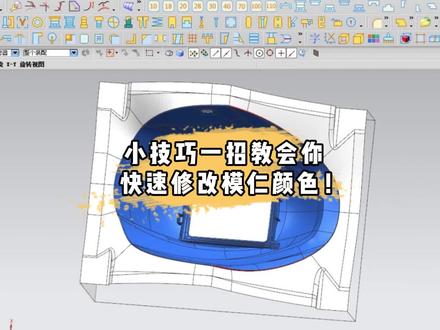

我们在做出口馍的时候，磨人都需要去上色，把产品的焦味面和叉串面以及碰串面的颜色全部标记出来，通常简单的产品就几个面还比较好选。那对于面比较多的产品，我们该如何快速去上磨人的颜色呢？首先打开我们的燕秀插件， 找到磨人上色，把磨人和产品单独拿出来，选择飞行面上色。这里我们先选择目标体为产品，点击产品，然后给他修改个颜色， 再点击工具体选择磨人，同理再给他修改个颜色， 点击应用， 等待片刻以后，我们的磨人颜色就全部自动上好了，你学会了吗？这里是模具设计爱好者，对技术感兴趣可以点赞加关注哦！

接着我们这个自动头顶针图高度图的话，一般都是所有顶针都要投影的，这里是直接，如果是用验血化的点针，直接选这个就好了，如果不是，那你就直接选上你的顶针， 他这样子高度就放在这边，等一下导出去 cd， 他会重新处理图形的啊。然后接着我们再看一下这个 顶针三四图，那么顶针出图他不是所有的都出，比如现在比顶针我们要出图，其他的不出图就不要选了，要出图的去选，或者这里选验收所有的， 那我们现现在选两两个，再选两个扁顶针，然后模棱底部，因为要标尺寸。 好，现在就这样就三个，这里我们可以取消全部，把顶针跟顶针高度处我们单独倒出出去， 像高度图不但替换成的快，还标了一个高度， 如果是有定位，他也会把定位给显示出来，包括点点中，他也 会把方向全部装好。那么顶针顶针三四图呢？就直接模棱底部，上去多少，底部多少，总参多少，这些都是会标注的，点点两个按钮就把这个事情给解决了。 出图设置自动投影，点针投影都有了，手动设置孔属性跟编辑隐藏线啊，我们看一下这个，这两个基本上是配合用来做这个水路图的， 比如这里面 用水，我们让他识别一下就好了，用水这样他识别 不了，注意不要选到这个这个这个猴牙的，这个图态要选真正的运水， 选里面一点，他会把整组联通起来，点一下音乐就好了。然后呢，前面看到的就是说螺丝，现在是螺丝，这里面有两种方法，一种就是 这是没有的，直接用我们的这个中心线，他们把它识别出来，但是这是有前提条件的，这是要符合尺寸的，比如按摩 吧，他是有要求的，他对尺寸是有要求的才才认得，如果不是按这个尺寸来的，他是不会认的。那么可能其他的很多 外挂画的他，他这个螺丝尺寸是很多是乱七八糟的，所以呢，这个肯定是用 cad 这个去识别的，肯定是有的时候他是有些识别不出来。那么我们提供的第二种方法就是在优姬这边 直接选，他会找相同的，那这样螺丝跟水路他就上好属性了，我们就直接就投影就好了， 他自动已经四号模板。 好，这样子你看隐藏线都在这里显示，这样我们这个图 图纸就会比较混乱。然后呢，我们直接就编辑隐藏线单独显示，比如我们选中这个试图，然后让他只隐藏线，只显示螺丝跟运水，这个图更明显一点，剩下的线他会把它隐藏掉， 这些都会隐藏掉， 那这样就会干净很多。我们看这张试图个别的线条，比如这种，目前还没找到原因是什么，为什么他隐藏不了，像这种就手动处理一下就好了， 那这样子的话就直接可以导出了，导出注意这里默认是全部点，确定的话会全部出去的，一定要记住 切换主模型一定要存档的，主模型不存档，导不出去的， 导出去都是空白的图纸，要么就缺了线条。 我看一下中心线水路的，中心线水路颜色我们都自动全部打好颜色，打好水这个这个颜色了，螺丝也打了个标记，像这里没标注啊，因为这里不是圆， 不是原，是两个半圆，那么我们刚才倒进来的时候就不应，原则上是尽量不要让他倒进来的时候这个标注，因为你会发现进来就不对了，你还得重新还 把它删了。那么实际上倒进来之后呢，我们直接删除重复线，它就会重新变成一个圆， 是吧？变成一个圆之后，把中心线重新打上，然后直接掉自动标注， 其实倒进来不标，这样标还快，他会自动找找这个圆点的，包括根据厨房来设定这里的一个字高，当然你会觉得这里的距离是不是太大了，包括这里这个距离，这距离是右击这边你可以自己挑的， 你把它给调一调，然后到这里他就会过来这里，过来之后这个这个途观他自己就会缩小的。 后面我们开发一个工具，手动来快速把这个图款给缩小，测试图呢就人工把它给补了。 好，那么这里呢，就是刚才我们讲的一个手动设置，手动设置这里面有设置螺丝孔跟螺牙孔，初始化就是把设置的给清除掉，初始化把它给删除掉，是识别的把它给清除 啊。顶针水陆图，我们补充一点，就是有些人喜欢把这个顶针换成我们燕秀的 cad 这种图块 好好看一点，那么有些就是直接这样去放太慢了，或者用其他去识别一个圆孔，把它当顶针，那是很危险的，如果错了，那就转错了，那么我们可以利用这个顶针高度图 导出的这个自动生成的这些块，把它翻过去就好了，从这里复制过去，找准一个顶针孔对准他，所有都会对准的， 这样就可以了。接着我们再往下 设置图层为当前图纸图层是做什么用？这个我们就讲一下我们那个出图的这个图层出图的一个方式，就是说主模型，这是主模型 打开之后，你只要点这个投影功能，这两个这几个投影功能，我自动创建一个主模型文件名下干爱的 下杠零零或者零一零二零三这样一个图档，这个图档做什么用呢？ 他是把我们主模型装配进来了，为什么不把他装配进来？就说如果说我们直接在主模型出图，用图层来出图，那就等于把所有 现有的图层全部会打乱掉，而且一个图层放一个题，那就等于这个就后面改模，各方面都很麻烦，而且这些图纸都找不回来的，就说可能也要把这个模型给删了。那么我们把它装配进来之后呢？ 把这些实体在装配的这一个里面，说白了就是在这个 id 下杠零零里面，把这些实体移到每一个，一个乘一个体，那么 就等于你可以理解一个帕特可以出二百五十六个题，如果他出满了二百五十六，我们会自动建 id 下干零一零二零三，这样递增下去，就说我们帮你把这个图层处理好了，你不用去管他，他会自动的去 切换，比如你现在要到投影那边去，是吧？其实工程图实际上是在这个档里面，如果你要到主模型，你直接点这个按钮， 你就到主模型里面去了，如果说你不小心在这里建模模式，哎，看错了，以为这是主模型来改， 你看他点，我们验收任何一个功能，他不让他改了，因为这个这个档就是一个出土档来的，他不让改，那你要你直接点这个切换回去， 他会自动切过去的。那么明白这个道理之后呢？就是等于说，说白了，我们是只是在这个土壤做土生土土，他的好处就是跟祖母亲隔离开了，但是祖母亲改了，我们这边也会跟着改 图纸，原来投影的这些图纸呢？他还是在的，比如看原来的图纸，这里有个图纸导航器， 这是主模型，这是投音图的，那么我们这里可以直接看哪一个图，你确定要要留下来，我们点确定就到了这个图纸 就直接切换过去了。那么你我们刚才说投影完之后，这里可以上一张下一张，那么这个时候你发现这个仕途，哎，缺了个仕途，这个这套这个零件比较 复杂，那准备投影，如果准备投影这个时候你会发现他整个图层是全部打开来的，是不对的，投影不了，那这个时候我们这个 设图层为当前图纸图层点一下之后，如果你再来投影，那就是这一，你可以把整个图纸删掉，把整个这个这个删掉之后，你可以直接在这里重新投影， 那就等于就是说就是起这个作用，帮你把这个图层赶快给切换过来。 那么这一个是查干实体图纸是做什么样子呢？意思呢？我们倒回去煮木芯。如果你这个图档很复杂，我只是想找一个图纸，我，我改了这个磨人，比如我改了磨人，我通过这个来找，虽然他能找得到，但是在点里面发现 点个毫无，好几次才能找到这个图纸。那么这个时候呢， 我们就要这个了，查看实体的图纸，我们选这个模棱，他就告诉啊，这个图纸在这里，我们进去啊，一下就找到这张图纸。如果你要导出这张图纸，就直接点当前图纸，点确定导出就把问题解决掉了， 这个就是设图层为单间图纸，跟查干实体图纸的作用，上一张下一张，大家应该清楚了，图纸导航器呢 是快，这里如果有其他的超过两百五十六张，这里模型会增加，都会自动增加的。如果你这里能看，然后点右键能删，比如我这个两个番茄的图纸我不要了，直接这里点删除就好了， 然后刷新视图，刷新视图，有时候就说导出去时候，到了 cad 这边有些线啊，他缺一点点，缺了，缺了一部分，他会出现缺线的情情况的。那这个时候呢，就说建议每次导出之前，你可以刷新一下图纸，然后再点这个导出 id， 这样导出就好了。这边呢，我们这里就是一个全部勾选跟取消未导出的，已导出的跟当前图纸，下面的这些东西可以不改，这里呢是根据这个导出的路径，是在跟主模型 同目录像，会建个 id， 把它导到里面去，那么导入 cd 导入是他会自动认路进的，直接往这里面导，然后注意一点，就是说这个导出去了， cd 不导入，你再 一次在 u g 再点导，那么 cad 只能导入最后一次，就是 aug 最后一次导出的的一些图档，在之前呢他是找不到的了，又会被覆盖掉了，这数据会被覆盖掉的，所以就说等于你可以理解为这里导出去了，你又 cad 这边就要见快的要把它给导进来， 那么我们这三滴这边我们就讲完了。

哈喽，大家好，我是料工，我们来讲一下这个 cd 验绣外挂怎么样装到 cd 里面去啊，所以我们先把这个文件就就这个版本啊，二点八八解压出来，就是这个二零二三的话，一定要用那个二点八八 以上的版本才能装上啊，所以我们现在先解压啊， 然后我们这里双击他，然后我们这里右键以管理员身份印象，我们装这个 c a cd 外挂的话，我们一定要先把这个 cd 给关掉啊，所以我这里然后我选择装在 d 盘啊，我选择安装 sometimes again， 然后这里有个大 a p c， 你已经安装成功了啊，这个 二零二三安装成功，所以我们这里点确定一下，这里要我们我们就可以关掉了，比如说你想装那个验收外挂也可以，就是优质外挂或者验收抛蜜外挂都可以啊，这里的话就是 你要装的话都可以装啊，就是你一定要联网，这个电脑一定要联网，因为他要下载的啊，所以说这里的话叫大家要注意一下，我这里关掉，我们先打开 cd 啊，双击他， 我们这里你看一下这个，他这里有个提示啊，就说验收工具箱二点八八已经安装完成，所以我们这里的话要重新启动一下鞋底啊，我们点确定，然后我们把先把 cd 关掉啊，这里他其实已经装 好的，我们先点试一个关掉，关掉别跑啊，所以我们就点按双击他， 我因为我前面我已经装过一次了这个 cd 外挂，所以说这里的话 一下啊，所以我这里要，比如说你有图纸，那你就打开图纸，如果没有按你就新建一个，这里按我们进来一下，进来他已这里已经提现，已经装好了。啊，这里有什么？这里你看你都可以用的啊，这里啊比如说模式啊，是吧？ 模具，工具啊，是吧？所以什么几类都很齐全的，是吧？比如说模胚啊，我们这里啊有大水口啊、细水口啊，是吧？这里都好多，比如说你这样看图啊，确认啊，他就会点任意一个图纸，这里他这里的话就 说用标准的磨胚啊，他这里都会有出来的，所以这里的话我们就这样的话，这个是二点八八就验收外挂就安装完成了啊。
