diy 一条苹果 pdc 94 快充数据线,把多余线芯剪掉, 留五根线,可参考图中颜色 按焊接顺序排列,线的颜色 预留适当的长度, 修剪整齐,方便焊接。利用烙铁头给线头上吸 上西长度建议 0 8 毫米 开始焊接插头,把插头固定一下。 c94 插头焊接板非常薄,这里很容易折断。 给焊点上西,方便焊接。注意不要长时间焊接。 焊接线时注意颜色顺序一定要有细心耐心,注意细节很重要。焊接时不要拉动线裁插头焊点很容易坏掉,手一定要稳,焊接要快, 注意不要拉动线财不要弯折线财, 不要折动。焊点部分的线很容易造成损坏,充不了电。 焊接 pd 端插头注意事项和以上方法一样, 注意汉县颜色顺序,尽可能做到不重复。汉街 小心一点,测试没有问题后, 接下来很重要。 插头焊点部分点胶固定均匀涂抹,防止松动,损坏插头, 等待胶水完全干了再固定外壳。 重要的事情再说一遍,焊点很容易损坏,这里很容易折断!
粉丝160获赞738

大家好,今天我们来分享一个,呃,四根废旧的充电线,经过我们的改装之后,立马价值三百倍。首先我们把这根把这四根充电线剪开,从这里然后我们用剪刀把它给剥开, 里面我们可以看到有四根线, 我们只留红色的和这个白色的和绿色的是信号线,我们只留这个地线和红色的, 把其余的剪断,这个也一样,剥开它 看到吗?这个线里面只有红色和黑色留留在上,把另外两根剪断, 这个也一样,红色和黑色留着两根数据线给剪断, 红色和地线留的 这个可以分一下,你看到没有?这个绿色和这个白色是信号线,这个是红色,这个是黑色,相当于黑色,这个是地线。 然后我们把它们都拨开,用打火机把它们都拨开, 然后把其中一根的这个一块 鼻头,这个这个线也不开, 只留黑色和红色,也就是电源的正极和负极。 然后我们把所有的黑色给拧到一块, 这一根外边那个就是就是黑色,相当于黑色的地线, 一共是五条,把这个也拧上, 然后我们用胶带把它给粘上, 用胶带把它给包好,包紧就可以了。然后再把所有的红红线给拧到一块, 再用胶带把它给缠上, 把它给固定一下,藏藏好, 这样我们一条多功能的数据线就就做成了,我们找一个充电头把它插到这边,然后这边就可以充四种头的手机了,很方便,而且这个线很少,不占不占用空间。好了,这期视频就到这里,喜欢的朋友点个关注。

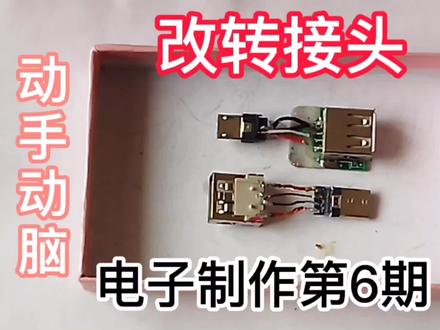

大家好,这期介绍 ot 机转接头的制作,通过短接头 扩展手机的功能,变成一台小电脑,可连接 u 盘、键盘及鼠标等外部设备,鼠标可以代替手指控制手机, 尤其是用剪映编辑视频时,更加快速便捷。现在网上有卖现成的各种转接头,也不贵,才几块钱,自己利用废物制作,锻炼手 和脑至深厚又是另一种乐趣,丰富了业余生活。第一种梯形接口的改造,首先从废旧的 uusb 充电线中 选起一段合适的小头,小心的拨开,可看到里面有四个弹片的,也有五个弹片的, 四个弹片里不能用,选取有五个弹片的,有四个引出角,设法把四五弹片短路。还有一种有五个引出角的,分两面,一面是 一三五角,另一面是二四角,把四五角短入这个黑线,短到 d, 这是最关键的一步,原理是当手机检测到四角也记 id 角滴电瓶后, 判断手机是主机,就对外部设备如鼠标等供电,开始传送数据信号。再把另一端 usb 大头 也是公头换成母头,在废旧的电器上拆下这个母头, 这是木头,或者在电源上也可以拆出来,换完后可以方便的 接入鼠标等外部设备。把改造好的小公头和大母头四条 线对应接好,就是这个样子。为了保险起见,改造完成后先不着急 加外设,先测量电源 d 等四条线连接是否正确,一切正确后,再把四条线剪到最短, 用热塑胶等固定成一个整体,做到美观实用即可。就是下面这这种情况, 下面表演一下实用情况,把转接头已经连接好了,这是我们刚才做的转接头连接到鼠标上,可以看到鼠标箭头的移动, 选择头条打开跳过广告,可以上下挪动,也可以返回, 整个使用还是很方便的。第二种,圆形插口的改造,这种是不分正反面的,他一般有十二个弹条银角图如下, 关键是第五银角 cc 要接一个几 k 的下拉电阻到地,手机检测到这个低电瓶后 就会切到主机模式,手机电路会生压到五伏, 开启电子开关, vbus 对外部设备供电,比如 u 盘、鼠标、键盘等供电。这里 改造的时候要特别注意,针脚尖很密,焊接的时候要特别的小心。以上介绍了两种插口的改造方法, 拆了好多,数据线拆了这么老多,也折腾了好长时间,总算弄成了,也很好用,学到了很多知识,也锻炼了手和脑。 若是手头没有这些废旧材料,还是去买一个现成的,才几块钱。大家还有什么好方法, 请评论区留言交流,谢谢收看,再见!

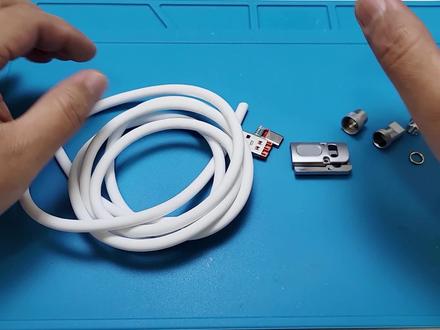

有一位东莞的朋友,让我帮他做一条小米的一百二十瓦的充电线硅胶线,他选了一个白色的颜色,这里呢就是做小米一百二十瓦充电线所需要的全部材料。硅胶线一条,这个是一点五米 usb a 口和 type c 的端子, 这端子呢用的是小米原装的一百二十瓦,上面有小米的芯片啊。 a 口这边呢也是合金的外壳, 这两个是 c 口的外壳,还有一个拉爪,一个抗拉环。 好,接下来我们帮他做一下,借此视频呢,也给大家介绍一下小米的数据线怎么做,怎么焊。我先把这个线材呢给他拨下线,然后上吸好,花了一点点时间呢,这个线材呢已经处理好了,并且已经上了吸外壳的尾帽,拉爪抗拉环已经穿进去了啊。接下来呢,我们准备焊接 小米的原装端子呢,这个焊盘呢还是比较小的啊,特别是中间的这三个,所以焊接起来稍微有一点难度,按照惯例来点焊油。 小米的数据线 c 口这一端呢,焊接顺序是黑蓝绿白红,也就是电源负极、 cc 线,数据正极,数据负极和电源正极。由于中间的三个焊盘呢比较小,所以我比较习惯性焊中间的三个,两边的比较容易焊啊, 正负极的两个焊点比较大,我们多来点焊油。 好,现在 c 口这边呢就焊接完了。好,接下来呢,我们焊接 a 口这边, 然后焊油往上堆就行了。 a 口这边的焊接顺序呢,跟 c 口这边是不一样的啊,它的一个顺序是黑绿蓝白红。 同样的,我们先大致捏出来他的一个形状,这样比较容易焊接。 好,我们来看一下,注意呢,焊点呢也不要过大,不然的话这个端子呢装进外壳就会有问题啊。好,我们来测试一下能不能充电啊, 然后给这个充电宝呢做个充电,因为手里呢目前没有小米手机好,可以看到可以正常充电啊,充电功率在八点九瓦左右,这个充电宝并不是小米的,所以功率的话有可能达不到那么高。接下来呢,把这个抗拉环给它捏死。 这硅胶材料呢,他是不怕烫的啊,所以不用担心会烫融化之类的问题,能够烫融化的呢,都是假硅胶, 洗完水给他扫一下上面的汗油,然后做封装,不然的话胶水粘不结实啊。封装之前呢,先用 uv 胶对这些焊点呢做一个基础的固定以及绝缘。 好,我们使用这个紫外线灯呢,照一下这个胶水呢就会很快固化。 接下来呢,我们先来封装这个 a 壳,封装之前先在底下呢垫一层绝缘的高温胶带啊,这样的话双重绝缘就会更加的安全一些。 这样呢,这个焊点刚好位于这个绝缘胶带的上方,加上 uv 胶的一个学员呢,这样就比较的稳妥啊喂,你好你好,我这边是浦发银行哎,刚刚说到哪了 啊?这个绝缘说到绝缘性啊,贴了一层这个高温的绝缘胶带,推着这个端子呢往前面划,你可以感觉到明显的有咔哒一声,这样的话就是卡扣就卡好了。现在呢,我们在这个位置打一点 uv 胶,把这个端子呢给他做一个初步的固定 好,现在这个端子呢就基本上固定他的一个位置了啊,不会错位了,接下来呢我们用那个硅线胶给他做一个风筝, 这尾丝呢不要粘的太往里,不然的话会压坏里面的线芯啊,基本上和这个外壳齐平就可以了,或者稍微往里一点点,把多余的硅橡胶呢给他擦一下。接下来封装这个 c 口, 这个 a b 胶固化之后呢,硬度非常高,不用这喷枪,你基本上是拆不开的。 最后呢一定要确认一下这个插头呢有没有歪,有没有斜,不然的话等他固化之后呢,你是没办法调整了啊。好,现在两端就全部封装完了,我们来点酒精呢,把他这个端子头上面的残胶呢给他清理一下, 确保这位朋友呢收到的是一个完美的东西。好了,这条白色的小米一百二十瓦,充电线就做好了。
