moldflow如何添加材料物性表

大家好，现在我们来录制一个视频，重点去介绍 malefo 导入文件的操作。 首先我们在桌面上双击这一个 motho 分析的图标， 等待片刻就会打开分析软件， 现在这一个软件已经打开了， 这里有四个选项卡，我们单击 开始并学习这个选项卡下面的新建工程，工程名称，我们输入第三章， 用拼音去输入第三章的简写 创建位置，我们可以选择一个任意的电脑路径，现在使用它默认的这创建位置。单机确定按钮，我们在前面已经 创建过这一个，我们重新命名为第三杠铃， 单击确定，这样在任务下面就创建了这一个工程，现在我们 就可以进行导入操作了，我们右键单击这个工程，单击导入，或者直接单击这个主页下面的导入按钮， 我们找到 这个 原文件。第三张，这里有一个原文件，这里是用 saladox 创建的零件，我们选中并单击打开， 弹出一个导入对话框， 在这里我们需要选择网格类型，这里有中性面，双层面以及实体实体三 d， 在这里我们选择双层面， 我们选择双层面的方式，然后我们来单击确定按钮， 等待片刻即可以将这一个文件导入进来。 好，这里就是我们 modeflow 文件导入操作。今天的内容就到这里了，关注我学习更多魔流技术知识。

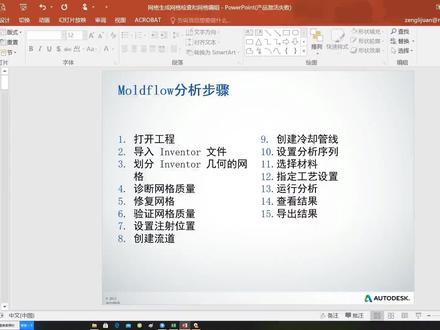

李娟非常的高兴在这边可以跟大家去分享摩流分析的课程， 那魔力分析呢？我们分几大篇来讲，那么今天呢，我们讲的是前处理篇的第一讲网格的生成，网格检查和网格编辑。 那我们首先看一下摩油分析它的基本流程和步骤， 我就分析呢其上这个软件非常的简单，操容容易操作。 呃，主要分为十五个步骤，那么今天呢我们会给大家讲一到六这个步骤，也就是去最基本的先打 开一个，呃项目工程，然后呢去导入一个 cd 模型，去检查模型的一个生成网格，然后呢去检查它的质量。 啊，如果这样的问题呢，我们就去修复它的网络质量，一直到修复到满足分析要求为准，然后去验证它是否满足分析要求，也就六六个步骤。好，那我们现在开始去打开我们的 motor for 这个软件， 嗯，现在我们用 move for 的二零一九作为给大家演示 打开软件，那么现在这个软件是呃没有任何东西的啊，那我们去 打开我们现有的已有的一个工程，在我们桌面， 嗯，我给大家的那个练习，是啊，快速的一个冷却填充宝压敲去。啊，那打开这个项目， 这个项目呢是没有东西的啊，那我们先先这个项目，相当于我们把这个大房子建起来了啊，那导入我们的一些东西，导入一个 cd 文档，那呃能导入什么文档呢？我们看一下啊，文档的类型， 基本上现在主流的 cad 文档，原始档或者中间格式，呃， s t p h s 或者是那个 s t l 都送的 导进来的，那我们建议大家最好是保入 cd 的原始格式， 比如说坡一 u g slower 或者是 ktr 他的原始档，或者是他的装配档。嗯，如果中间档呢，最好是选用 stp 格式，尽量不要去选用 stl 格式啊， tl 格式导致的生活网格呢，他的质量是最差的。 好，那我们找到找到我们的一个路径啊， 名词 ok， 那这个格式呢？是一个呃，叫 i p t i p t 格式， i p 格式呢是 order desk in later 的原始零件。 那我们去打开一个叫史耐克这个文档，打开，呃，打开之后，那就会要选择网格的类型，那默认呢是？呃，实体三 d 的， 那摩流分析呢？有三种网格类型，中心面，双层面和实体三 d。 那我建议大家呢，不管是你打算用什么网格类型，那么首先先去导入个双层面网格， 那么把双层面网格去修复好了之后，如果你说我之后这个模型呢？呃，打算用三 d 网格来去做分析，那么你也要把双层面修好了，那么做好双层面，再转化成三 d 网格，所以先选择首选，选择 双层面开始。 好，这个等待有点长啊，好，倒进来是这样的一个产品， 那下边这里呢是他的图层啊，那么去生成网格，生成网格呢？就在啊上面这叫工程项目，下面是方案任务，那么双击 创建网格，那默认这里的全局边长是一点五七， 到了摸了佛的二零一七版之后，全级编长这边的默认数值基本上是 ok 的啊，那我们一般呢就把它给取整就 可以了。一点五，然后这边叫 c a d， c a d 呢？呃，有好多控制项，那我建议大家呢是用全局参数啊，使用全局参数了之后，你前面刚才 那个设定的这个一点五才起作用，也是网格的一个边长，是一点五铺在我们的产品上面啊。啊，那么 cd 这一个叫旋角度， 这个选角度，刚才网格的前边长的去控制我们的平面的网格的密度，那这个选角度呢？去控制我们些曲面的网格密度 啊，这个用度数来去表示三十度，那我们呃也就是说代表什么呢？一个圆是三百六十度，那么如果 三十度呢？就代表说我去用啊三十，三百六十除以三十呢？十二，那我就用十二个直线去表达我的一个圆啊。 啊，那默认是多少呢？一般默认的话是三十还有。嗯如果三十呢，通常对于我们的网格会显得网格数量比较多很密，这个数越小网格就越密啊，那呃分析时间会越长， 但是呢数量越小呢？网格呢？这个曲面越不容易失真啊。一般默认是呃建议大家用五十或者六十度就可以了，除非， 除非你对一些小曲面有呃比较高的要求啊，那这个啊最小曲率大小，以前大小的百分比。那这个呢？是指我的那个曲面上的 呃边长跟刚才设定的那个一点五这个数字的一个呃比例啊，默认就可以了啊。好，那我们就去一直划分网格。 嗯，在那个新版里边它会出现这样一个错误，呃这个我们可以不用理它不影响我们的一个操作，这是一个呃二零一九版的一个 bug。 好，十七秒网格生成完毕啊，那么现在呢？我们到第几步了？ 刚才我们去打开个工程导入一个 cd 文档，然后呢第三步已经划分来划分来网格了，也许我们一下子做了三步啊，那第四步我们去整顿网格的质量啊，那呃整顿网格质量，在网格 网的统计显示，看看我们的质量赢能不能满足分析要求好。 呃在质量里边呢，我们会有几个要求啊？那么从这里大概去看出我们的网格的一些基本信息，首先一些，呃网格的数量， 呃节点数，联通区域啊，那呃这里呢有个要求，就联通区域，单件产品的时候联通区域必须是一啊，代表我这所有的网格都是通过节点连接在一块的 啊。那现在呢，我们说网格质量要求有啊，三个要求啊，首先要有五个零，第二个纵横笔 最大数值要小于二十，平均要小于三啊，最小这个没有要求， 这是第二个要求，纵横笔第三个要求，关于匹配这个概念，对于双层面来说网格的上下面之间是有匹配要求的啊， 如果做填充和保压分析要求匹配，是啊，百分之八十五有上下面之间的网格的一对应关系就匹配 啊，那如果做冷却和翘曲要求是百分之九十以上啊，至少百分之九十啊，那呃如果说对我们个人来说， 对于我们的判断用双层面呢还是三 d 网格呢？你会比较纠结的话，我们这个诊断的一个网格信息里边就会有一句话是叫做适用于。

好大，大家好，今天给大家介绍一下注射位置设置的方法，首先我们介绍一下摩托车当中的注射位置， 他属于一种边界条件，通过输入相应的注册位置之后，可以使 我们的产品作为注射的，其实他一般情况下都是以这黄色的肉肉状作为显示。好给大家演示一下。 好，我们先叠身边边界条件，然后在最左边选择注册位置，选择第一个注册位置啊，这个已经有方案了，所以我们 所以创建了副本。 好，当我们选择注册位置之后，我们的鼠标我们可以看到当前鼠标已经变成个十字架状，然后右上角有个漏斗的形状，这代表我当前做鼠标选择。左键可以直直接在产品上指定注册位置。 指定注册位置的时候有个注意点啊，我们只能点选相应节点啊，可以看到只能点选相应节点上作为注册位置注入点，而不能点产品中心啊， 财运中心的话，他会就近捕捉点，那么注射位置嗯是不可以编辑属性的啊，我们可以选中他，但右键是没有任何属性可更改的，他默认的大小啊，默认的大小是两个毫米 直径的一个柱体进胶的一个模式，如果有更改大小的话，我们在设置当中选择高级设置，选择求解式参数， 我们可以看到注射位置就代表交口接触直径，而这种指定的话， 我们可以更改到三或四啊，软件就会根据你设置的大小来进行分析。

我们今天来给大家聊一聊魔刘分析培训课程哪里有？利用 caa 技术可使经验积累与现场视模相辅相成，累积视模经验，花最少的成本迅速培养 caa 分析专业人员，提升无惧设计质量。 利用膜流分析能预知容体的填充，优化溶接痕所处位置，帮助设计者分析更改宿建壁后应用顺序阀，通过控制交口开闭时间和住宿成型工艺参数的设置，达到改善溶接痕的位置，优化宿建表面溶接痕的目的。 通过摩流分析一支容体在填充过程中产生困气的位置，使设计师可以参考摩流分析设计模具的排气系统。有什么不同观点，留言讨论。

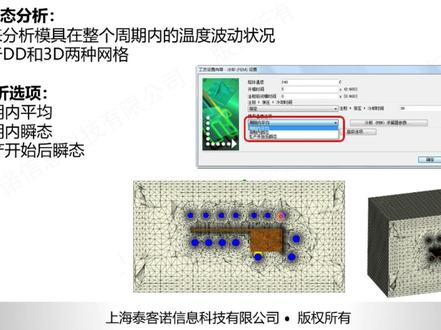

那我正式开始。呃，大家好，今天由我给大家介绍我们猫 flow 在这个 f ae f e m 这方面的一些介绍，当然呢会在重点推荐我们这个有一款功能叫随心水陆冷却的，里面一款叫呃扩散汉的工艺的啊。 嗯，首先对于 f e m 呢，其实我们主要是和哪个相分呢？其实主要是和这个 b e m 相区分的，也就是说其实 fm 呢，并不是我们 flow 一直所有的一个算法。呃，最刚开始的时候呢，其实八现在大家在做冷却分析的时候， 更多的是用库 bm 就是编辑人算法，那应该是从二零一四或者二零一版之后，我们慢慢去切成这种 fm 的这种算法，因为呢本身这个算法呢，他的这个计算效率比较快。然后呢，他可以考虑到一些 啊，你比方说我可以考虑一些动态的过程，因为我们整个模具的周期里面，我的温度它其实动态变化的， 而我们的这个 bm 呢，是不能分析这种状况的。所以呢八现在这个呃他也可以分析特殊的，那比方说呃气腹啊，还有双色啊这种都需要用我们的 ffm 去做分析， 那这个严总不好意思打断一下，嗯，那个你声音能调小一点吧？大家都说声音有点轻，就麦的声音 调小一点，调小不是调大声音再放大一点， 现在听得清楚吗？三弟，啊， 可以吗？对，声音大一点，现在声音可以吗？啊，可以的，基本上是最大了啊，我这边的麦的，那您继续吧。好， 呃，不好意思各位啊，然后我们在这个选择分析序列里面啊，你能看到这个冷却这两个字，其实就是我们我们的这个边界缘算法，然后呢有单独的这个冷却 后面括号 fm， 这个就是我们今天重点介绍的这个有些人算法啊，他就是说两个区别在于他整个计算的这个算法完全不一样，所以计算的准确度和效率也是有差异的啊。 那我们一般讲的 f m， 其实就是可以把它简单命名为水难分析，对于水难分析呢，目的其实为了是分析整个的一个波动状况呢。 那首先说一点，第一点就是说，呃，他只能用于双层面，还有三立网的中心面，是不能做分析的啊。然后呢，他里面有三种选项， 就是在我的这个 fam 这个冷却的这个设置界面里面有三个选项，第一个是周期内的平均，第二个是周期内的选态，第三个是生产开始后选态结果。简单解释什么意思？ 周期内平均的话呢？其次相当于说啊，你比方说我们这个整个，这是整个模具周期里面啊，然后填充打压冷却，当然包含我整个产品顶出八按摩聚合膜， 在整个过程中，其实呢我的摩温呢，它是一个逐渐的波动的状波动的过程，那我们是为了这个提高这个分析的效率。我们一般而言呢是怎么取呢？就取一个周期平均温度，就是我不管你怎么动，我只假设你磨具在顶住那一刻， 这个时候我整个模具型腔的温度，我把它定义为啊叫周期温度，所以我只取我模具开的那一瞬间的整个模具表面的温度，我们把它定义为这个周期温度啊，所以呢，它的这个分析的 速度是比较快的，因为他只是考虑一个恒定值啊，那对第二个周期内的损胎，这个什么意思呢？你听说这个你能明显看到，随着我这个时间的变化，你能看到啊，这个管路还有这个水路，你就发现他的这个温度变化是成一个动态的。帮，这个 啊，这也是动态的啊。呃，这个动态有什么好处呢？就是他可以直接告诉你，你在填充阶段把牙捐呢，或者冷阶段，我的这个整个水路的周边， 当然最重要的是包含我整个产品周边的一些温度的变化啊，通过这些变化呢，你能读取得到你所需要的一些信息啊，那包含这个一样，这是第三个啊，第三个是哪个呢？第三个是生产开始后选探。呃，这个的话是代表什么意思呢？你比方说我们模具 嫁到魔，嫁到这个出租机上去，你把你的水路调好之后呢？他的整个模具其实他是一个动态的变化，对吧？但是动态变化呢，在最尴尬的时候，他整个模具的动态时候，这个曲线呢是比较低的， 随着我的后面的这个逐渐的冷却，逐渐冷却之后呢，他最终呈现一个动态的平衡，所以呢，我们在当他大达到这个动态平衡的时候，这个瞬间的这个周期，你看啊，假设我这个做个示意图，我这个产品他需要在周期三之后 他才呈现一个动态平衡，所以呢，我们这个生产周期，你打三膜之后，那这个时候你整个产品的这个尺寸帮他的一些外观是稳定的，所以我们叫生产后的损态平衡啊，谁知这个意思。但是呢，从这个 分析的这个效率而言，周期内的平均这个是最快的啊，因为他是取的一个一个稳态值，他不是取顺带的周期的损态，这个用的，嗯，不多不多， 生产后开始受损的这个用的更少，因为这个主要是考量我整个产品后端在我住宿时候他所需要的一个稳定的状态 啊，所以这个其实用的对于前期莫雷分析用的很少，用的很少，只是说在后端在这个生产的时候是需要进来分析的，同时呢，他分析的这个时间也是相当的大啊，比较大。 呃，那下面这两图呢，就是我们的选态分析的大概图面，你能发现，其实 啊，就是这里面这个橙色的啊，就是我们产品，然后呢这个蓝色呢，就是我的水撸，然后周边这个其实就是我的一个模型，也就说我们做这个损态分析的时候是需要把整个模型啊，你当然也可以为模人或者模架都可以，是需要把它建构进去 啊，进去，那这个一样，你看啊，然后呢，你能看到我整个血肉的周边，他的这个网格的密度是比较密的，当然这个是软件自动去划分的啊，不需要我们人为干涉啊。 呃，然后呢，对于这里面呢，我们讲就是在这个 fm 分析里面有几个重要的，第一个就是它里面这个有个曲解气啊，一个是叫传导曲解气，还有一个叫做每次迭代，叫每次迭代都执行 流动分析。这个说实话啊，到目前目前为止我也没有去特地研究过这一块，他的意思是什么呢？就是你要选择 fpcfpw， 就是我要前面要先跑一个冷却键宝呀， 啊，也别说，他主要是干什么呢？是可以考虑到我的剪切日，就说正常来讲我们是分析 呃呃， cfpw， 我是认为我整个模具呃的这个行腔是瞬间充满的，那么我是加载的这个整个模具的热就是我的入口的温度啊，他不考虑到我的热的损失，也不考虑到我剪切生热的现象 啊，所以当然这个准确度是有一些偏差，所以呢，这个呢，是你选的这个每次迭代都直行流动飞机的时候呢，他 可以计算因为这个减切热对我整个热烈的损失啊，所以相当而言呢，他准备的更高兴，但是呢，这个计算的周期比较。然后对于这个 fm 呢，我们简单规了一下啊，有一些以下一一种场景，第一个 就是这个随行冷却，第二个就是刚才呃，我们上半场我们徐经理讲的这个机动机热叫，我们一般叫二 hcm， 当然有叫二 tcm 的叫法不一样啊，那还有我们上午呃，刚才有有大家有介绍的，有问的问题就是电加热，就电磁加热啊，比较感应加热 啊，还有一个叫热水刀，有一个叫双色，还有气补。分析大概主要分这个以下这个六个方面，我们简单看一下，这个就是我们随行水路就拍这产品一样，他是通过这个三点打印或者这个呃扩散汉 实现的，那这种水性的这种水度，因为它的形状比较异形，通过我们常规的这加工的工艺是实现不了的啊，所以我们叫随行， 然后这个呢就是刚才我们徐经理所介绍的，就是呃，我们常规的这个水路，他就是固定的，就是进出进进口，他是一直保持一个恒定的， 但是对于这个激动急症呢，他是刚开始实现一个高温，然后在这个拔牙之后呢，他进行一个低温的切换，就是从一百四十度一直切到更低的温度。 这个方式目的就是我在前期我需要磨具冷呃呃加热的时候呢，就会加热加热，同时呢我为了保证我整个住宿周期，然后呢我需要进行冷却，所以呢在前面是极热，后面是极冷 啊，然后呢刚才齐于林讲过了，这个周期其实很很短的啊，就是说我从一百四十度呃降到这个度，有可能我中间只需要四秒五秒， 然后从这个呃低温到高温到一百四度，可能我也只需要呃五秒左右，这个时间其实你可以忽略不计，因为他这个时间的变化就在于我整个过程中，所以他和对我整个诸多周期是没影响的啊。 然后这个就是啊叫 rock two 啊，这个可能我们很多客户也也了解，就是他是在整个磨具的里面是埋入一个，这个叫我们叫磁性原件啊，其他是通过磁性原件呢啊，进行一个加词之后呢， 对我整个模具表面形成一个呃强大的磁场，通过磁场那可以把我整个模具表面的进行加热 啊，最终的目的其实就是我们叫书都同归，无论是几等几日也好，还是这个感言家也好，最终的目的都是为了在整个模具的表面形成一个比较高的温度， 因为你的高温可以降低我整个塑料的一个粘度，然后呢我的流动性比较好，可以降低我的这个啊，呃，住宿压力，同时呢也可以让我表面的这个光洁度是得到很大的改善，比如说结合线呀，比如说我啊对整个模具表面的复印复制能力啊，都可以得到很大的提升， 所以这个是叫呃感应加热。那同时我还记得啊，之前我们欧德克那个呃，洪门周先生有讲过，呃，在台湾那边啊，他们也有种，当然是这个大学有研究的，他是在这个模具模具打开之后呢，他是一个探，他应该是一个机械手，他 之后对整个模具表面进行加热的啊，其实这个和这个有点类似，这个是直接埋在模具表面的，他那个是在模具打开之后，顺道里面里面进行一个一个一个加热的啊， 然后这个呢，我们是可以把什么呢？可以把整个热烈到，你可以把它整个建好之后，可以把这个加热丝建进去，可以分析我整个热烈到周边的一个温度分布。这个也是必须用这个 fm 进分析的啊， 那这个就是我们从一期版之后，就是我的这个双色膜可以考虑冷却，因为之前是不能分析的啊，就是之前的话双色膜只能分析填充宝来变形啊，所以从一期版之后才新增了一个，就是可以做冷却分析的， 那这个同样的起伏也是一样的，也是二零一七版之后可以考虑他这个冷却分。然后以上呢 就是简单的这个 fm 的大哥的介绍，当然包含他的一个应用场景，下面呢简单来介绍就是我们随心冷却的其中一个 叫扩散焊接，扩散焊接因为对于三人打印大家相信之间听的比较多了，所以呢，呃，可能呃大家应该了解信息比我更多一些，所以今天呢特地把这个扩散焊接，因为这个工艺呢，其实呃也是最近几年慢慢兴起的， 那所以呢他会也有一些比较特别的一些。呃呃，这个技术所在我简单给大家介绍一下 啊，那这个呢臀型呢，其实就是一个热处理的炉子，它里面呢是有两个上下压板，中间呢这个绿色和黄色就是我们的弓箭，也就是说你的一行水路的 中间区域，我是通过我把它分成两块，在这个两块之间呢，我把水给加工好，你可理解为上半边是这个， 你可以理解为这个地方是一个半圆水路，下面是一个半圆水路啊，当然很多啊， 甚至于说呢，其实我可以做很多层啊，就会做三层、四层很多层，就是你每一层之间我都可以做一个半型半型的水路，那这个目的是什么呢？因为你这样之后呢，我可以对这个水路进行一个 ic 加工， 整好之后我把它是放在一起放在炉子里面，通过我们的这个高温还有高压，然后呢让原来我是完全是两个产品，两个弓箭，通过我的这个扩散焊接之后呢，它是形成什么呢？ 形成是完全一个整体，你看啊，我们在之前他放在这里面之后呢，这是微观的啊，你看有局部的这个间隙，随着我的高温高压之后，你看啊间隙慢慢慢变小， 最终是进行一个做什么的？你看完全是一个整体，你看到没有？就说看起来是两个产品，最终出来之后是完全一个整体啊。那我们这个呢简单给大家做一个啊，看视频啊，有视频来看一下。 呃，这个就是说我们有很大的板材，然后这个不是模具上面的啊，你看啊，很多层 破蛋之后咖啡系统的主体 啊，这个动画看不到了啊。好，那这个呢就是他扩散焊接的一个大概的一个过程，就是说我的弓箭我在前面， 我把它分开加工，你每一层之间做一些水路，然后呢我通过一些定位箱把它组合到一起，最终呢是放在我这个炉子里面进行加工啊，简单是这么个 过程啊，然后呢这个是我们整个的一个整体的这个工艺流程，最刚开始我们会通过我们的猫辅路对它整个水路的方案进行一化的分析 啊，然后呢我们会对就说，呃，我们会由我们这边去进行一个下料，之后呢进行水流加工，然后我们所指的扩散焊接，其实只是你看发现没有，只是我们这个九个工段里面的其中一个工段， 就说我们讲的扩大环节很狭隘的，就是其中这个供暖，但是呢我们是把整个所有的工序全部做完了，那目的是什么呢？就是说因为他每一供断都有自己的一些特殊之处 啊，你比如说我们扩大了之后焊接之后呢，他整个产品里面呢有很大的应力，所以呢我们进行退火，退火 之后我进行磨具的粗黑加工，出加工之后呢，我们进行一个是处理热水之后，我们大概整个产品表面会留个零点五，或者啊一个一个毫米的余量，我们进行出货给到客户，然后再进行加工啊，进行阻力视膜啊，这是大概的一个供应流程啊。 然后他的一些呃独特的优势呢？第一个就是他焊接之后的强度比较高， 高到什么程度？我们待会看一下啊，这个他所试看的材料很广泛，怎么理解？他可以是 焊，就是把你模具上面你所能想到的钢材都可以焊在一起啊，比如 aq、 八零 p、 二零 s、 幺三六等等等等，都可以焊接。甚至于什么呢？他可以焊接钛合金，可以焊接铝合金， 甚至于分金属，比方说你两块玻璃都可以焊在一起。你说这个扩大焊接，其实它并不是单纯为我们磨具这个行业而生，其实它就刚开始更多的是应用在我们航空航天把航海行业。 因为对于那些阶段呢，他有一些特殊的需求，而且呢他的这个成本对这个价格是没那么敏感的。那我们也是最近几年发现呢，我们可以通过这个一些异性水度，可以通过这个水度的这个加工之后呢可以提高我们整个生产效率。 然后我们发现扩散焊在这个时候他有自己独特优势啊，你比如说第一个焊接程度高，第二个是焊材料比较广，什么材料都可以焊，第三个他焊的变形比较小，第四个他可以有很多的个很复杂的结构的焊 啊，所以这是大概的一些优势啊，那很多人担心就是他的强度会怎么样？然后呢？我们故意做了个这个小事业啊，就是说我这个产这个，呃，这个，呃拉伸样条呢？我焊的面其实是在这个区，就是我这个地方是焊缝， 但是呢我们在做拉伸试验之后，你发现他断的区焊缝本身没有断，而是在我这个头部去断的。也就是说就这么小的键而言，我们能保证他通过扩散焊机之后，他的强度比我本身的这个 啊木材还要好。比如说对于我这个风这个焊面的区域的强度比这个木材还要好。那我们这个取两个材料啊，第一个是一点二三四四，你能看见我们焊完之后他的一个 平均看完强度，赵帕是幺六七五 s， 幺三六是幺八三七这个强度大家回头可以查资料啊，这个基本上和我木材本身的强度是类似的。

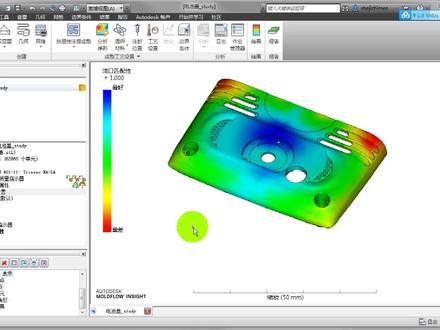

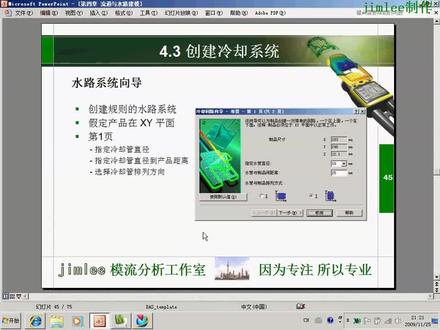

好，接下来我们来进行冷却填充翘取分析啊，首先呢我们要给这个设置一个注射位置啊，在这个已经分析的 交口位的这个地方，我们双击他啊设置注册位，然后这个副本呢不要删除，要创建一个副本啊，就是基于我们已经分析的最佳可谓的啊这个项目结果啊，来创建一个副本，这个副本呢我们在这里改一下，就是设置交口位置啊， 设置一下。 好，然后我们反过来大致在这个位置上给他定一个胶口。 魔流分析的全面技术视频，关注我发送给你魔流分析全面技术资料， 魔流分析工厂实战解决住户成型问题，私信发送给您。好，然后呢这个就是用来查价格位置的。 呃，我们还可以就是继续来创建一个副本，这个副本呢我们就用来进行 这什么呢？就是冷却叫填充，叫悄悄分析， 注意一下，因为这个时候我们以后，比如说我们打开这个结果的话，就会可以看出我们要做什么样的项目，一下子就可以找到他， 双击进入过后可以查看一下分析结果。好，然后改了这个名称过后，我们双击来进入这个项目当中啊，同样保留着我们这个交口位的这样一个分析结果，这个交口位是分析，然后接下来我们还是给他设定 是念什么把交口位置呢？这个设计呢改成填充去填充保压翘去，这个 改一下，改一下过后的网络，接下来我们就要啊来设置， 现在里面还有就有什么有冷却系统，还需要你去给他定一下，还有如果有定义模具相框的话也要定义， 这些我们都可以忽悠不计啊，只是简单的对这个产品来进行一个模拟分析。好，那么接下来我们把这个冷却系统给他定一下啊， 我们用回收向导给他定一个啊，这个冷却的系统呢，他也对我们这个结果呢，我分享有很大一个帮进度有个提升啊，所以说这有些时候他还是给他要定一个冷却系统啊， 虽然是我们这个系统的跟我们模具的不一样，因为现在也是只是做一个简单的分析啊，有时有时候模具不一定我们要用这种这种这个 回路啊，还有更复杂的冷却系统都可以让我们去手中去创建。那么现在我用我们用模拟一下，好用这个默能的这种回路方式。 好，我们指定这个冷却水管的直径给第一个八毫米，水管之间的间距呢？二十，其实十五到二十都可以，一般出来是根据这个产品的大小来定的，产品小的话 你就近你就近一点，成大的话你就远一点，然后下一步默认的是这种回轴方式。 好，我们管道的数量我们现在看一下，先定一十根，然后是破九百二十，看一下越南 云南，可以的话就没什么问题。好吧，现已经定义到这里好完成，我们来看一下，是形象和行星都有了两层的， 这只是一个初步的回路，如果最后冷却系统对我们呃所产生这个欠缺影响不大的话，可能还要改 上一下这个冷却的这个系统的回路，或者是一些参数。冷却创建完成以后，那么接下来我们要定义这个工艺 参数啊，一个材料，材料我们来选择材料的话是基于批次的，因为就没问题啊，和有亲情的一样，我们就不改用了。注射位置已经有了啊，而且会有那么工艺设置， 这里模具箱块我们也没有给他创建啊，模具箱块这里面本身有厚实处，这些就可以做箱块了，然后这个些工艺设置像的这些具体参参数呢？ 呃，我们在用一本上，这个只是做案例啊，并没有详细给大家讲，在后面左右画设置那一张当中啊，我有详细的给大家介绍这些是什么意思，怎么样去设置 设置的这个参数要对 结果有什么影响等等哈，我们都有一个详细的一个说明啊，在这里呢就不做过度的结束啊，容体温度，这种温在我们摩羯内部在做充分过程当中流动性的这个温度给他设计一下， 这里呢我就保证这个默认开幕时间五秒，默认下一步准确时间，大家可以 短一点，十五秒或者二十秒都可以，是不是先默认吧，都可以先默认，我们看一下默认的这个 充电效果啊，一切都默认完成， 先默认，默认过后，然后才能有针对性的给他定一生的定义， 需要我们进行撑起来这个保压时间，保压时间的话我们这个是用填充压力与时间，我们曲线呢还可以 编辑一下，他这里就这里就比较平衡，填充压力使用是八十，去持续时间的是呃，十秒，大家可以选择其他的， 比如说保压压力啊，保压压力一般是填充，填充过后呢就是填充百分之九十 左右，九十八左右了，他就会有颈椎压力转变成这个保压压力啊，他也是一个这种过程，这里呢 我们还是先保证默认吧，最后我们再去改一下，好，最后呢就没有什么微信给他执行分析一下。 好，那么经过一定的时间，这时间比较长的计算分析以后呢， 那么就得到了我们这个壳区冷却流动分析的这个结果，好得到三个结果，壳区冷却已流动。那么接下来我们来看一下这三个结果呢最主要 什么？其实我们有些典型的不是说每一个我们都要去观察，其实看几个比较常见的这个结果，我们就知道了这个流动分析的情况。首先我们要关注的是什么呢？这个充电时间啊，这个比较重要，我们来看一下 整个充电时间呢，跟我们预售的五秒是差不多的啊，这个没问题啊，但是我们翻过来看一下啊，就知道这些这个充电区域就是充电为零。 那红色区域呢，就是越往后就是越最终到到达的这个位置料点位置。我们来看一下这个最最终到达这个料点位置呢啊，这个红色区域以外啊，还出现这个灰色，这个灰色区域啊什么的 是欠住了啊。短色，我们常说一些短处短色，那么造成这种明亮情况呢是比较多的，我们很压力速度切换，什么是压力速度切换呢？就是说刚 切换的这个压力是五三点零八兆帕，在这个压力情况下是转速有保压压力去 获得，就是在这个位置刚好在我们所出现的这个灰色区域，那注射这个位置的时候呢？那么填充就是压力呢？就转成跑压，压力继续填充啊，然后直到这个地方出现灰色区域为止， 那这是一个流动前沿温度，这个我们来看一下充电区域，这个也能发 欠揍情况，这个家庭上面还有这块天柱，这个地方容易出现，其实还有个原则，就是家庭的保卫， 他容易就是阻挡尿流本身我们出田时从这里开始啊，他有这个方向，这里本身就欠住了，那么这个地方相对说也会跟着欠住啊。
