立林楼宇对讲jb-2001怎么接线

嗯，咱们说一下这个莅临编码的，嗯，兼容机怎么去接线？如果说老机子有这个插头，拔下来直接插上就行。如果说，嗯，没有插头了，墙上有四根线，怎么去接这个线？ 楼上一个人，楼下一个人，微信语音通知话，楼上的人呢？把墙上的这四根线两根两根的接，看看哪两根线接上以后，楼下按方号，他显示五 c， 先找到这两根线，我这个方号是零零零， 显示这个 e r， 显示这个是不对的，然后换一根，刚才是红黑，现在红白 这个也不对，继续换 这个显示五 c 了，这两根线就对了。然后呢？嗯，红和绿啊，是显示五 c 的，然后剩的两根线，嗯，一根一根的，再和刚才显示五 c 的里边其中一根去接。 嗯，我左手里边这两根是写成五 c 的啊，然后白红在呼叫，看看哪两根线，呼叫的时候显示你的方号，就是说按完方号他还提示方号，试一下 这个是不对的，然后再换另外一根，还是接这个红色， 这个也不对，然后这根红线肯定不对了，再换这根绿线，再去和剩下两根线接， 看，现在显示零零零，这个是对的啊，刚才显示是 e 开头的三个字母，现在显示就是说你按法号按多少显示多少，再试一次 看到吧，它显示零零零，显示零零就对了。然后呢，这三根线，绿线和红线碰，它是显示五 c， 然后绿线和黑线是显示符号，也就是说绿 绿色是公共线，那就把绿线就接这个电话机的绿线 g， 这根线可以给他接上了， 然后显示五 c 的另外一根线，刚才是绿红，一拧一起，它显示五 c， 把另外一根线接这个电话机的黑线，这个 v， 然后这个显示房号的，刚才绿和黑拧到一起，他是显示房号绿线接接这个绿线了，然后这根线显示房号的另一根线接这个黄线，这个 r 三根线都接好了，然后我电话接还剩一根红线，这个 t 就接剩下的一根线。如果说你墙上出来的线还多，那就得一根一根的试了，看看哪根线接上以后它能呼叫通，然后咱这个是四根线就直接接上就行， 接上以后电话器画饼挂好，按方号库角， 这就可以了。

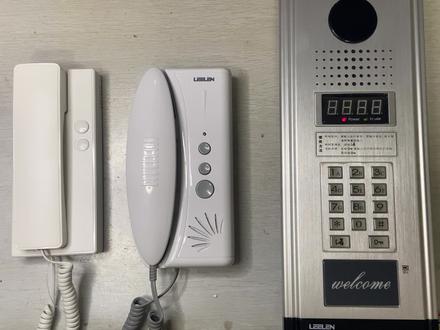

咱们说一下这个莅临编码的，呃，室内机，老机型是这种 f 零六还有 f 零五， f 零三，现在已经没有了，停产了，只有这种，呃兼容款的， 外观不一样，但是他的插头拔下来直接插到这个新机型上，直接就可以用，不用重新接线。老机型呢是这个位置。呃，剪线设置方号的新机器呢，是在里边有个按键，把它打开，螺丝拧开以后打开 这个插头拔下来，老机器那个插头直接插上就行，不用再重新接线了啊，这个位置有一个设置按键，设置封号用的，这个位置还有一个 指示灯，咱们插上线以后啊，先呼叫那个四个零，看看电话机能不能互通，确定一下线没问题，咱们去设置挂断状态下，主机呼叫四个零， 他是可以互通的，证明线路是没有问题的。呃，现在咱们去设置房号，主机退出， 按住按键不要松手。那咱们设置一个幺零幺吧，按住这个按键不要松手，主机输入零幺零幺， 指示灯亮了一下，直接按井退出。有的时候啊，呃，设置完成了以后，室内机是直接响铃，有的 时候呢是只是亮一下灯，两种情况都没问题，都可以。嗯，到最后呢，按一下井号键退出就可以了，这时候咱们呼叫一下试试，按住这个挂机键 又互通了。

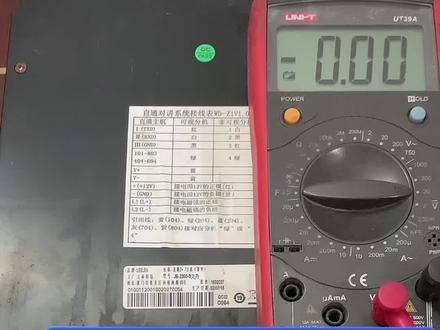

莅临四线，指通主机各银角功能。一零一一零二到六零二是美甲的正零线， 一是音频上行和开锁信号，二是音频下行，三是地线，二一二二是开锁信号，正负是十二伏供电。 一二三对一的话题背面的一二三第四角是每家的正零线，我们在接话题的时候可以对地测一下他的空电压， 三二四点九伏 三一十伏，那么这个电压正常状态就是这个电压，这里就没有没有问题。然后我们互通一下，试一下， 我接了一个一零一四的，一零一四这个是正连线，我呼一下 开锁。 好，那么一切正常，谢谢大家观看。

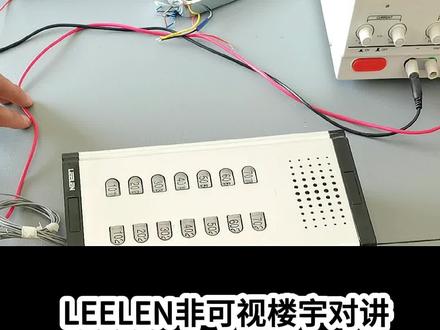

普通楼梯对讲如何增加刷卡功能？这个刷卡器和对讲主机怎样来接线？ 咱们的设备是十二伏的，呃，非，可是设备也也是十二伏。红色线是电源正极，需要和蓝色 cum 线， 哎，咱们这个每根线的功能，打开盖子里边有标签或者说明书上也有啊，蓝色和红色并在一起接电源正极，电源正极，咱们对讲主机会有一个电源正负极，还有接锁信号正负极的接线端口，咱们接在这个红色电源正极上， 黑色线呢，是电源负极，也就是真的接在咱们对讲主机的电源负极上黑色，然后把这个 no 线门禁机的 no 线是个 紫色的，直接对接在咱们楼宇队长主机的开锁信号 l 加上边，也就是开锁信号加上边是白色线，这样就可以了，就可以用了。如果不能用，需要把 l 减和真一 d， 拿一根线连起来搭个桥就可以了， 咱们加号是 l 是白色，这样呢咱们就可以用了。拿一张卡来试验一下，这是提前录入的卡锁就开了，对讲不影响， 也是可以用的。咱们总结一下，主机里边找出四条线，一个是十二伏加，一个是真的减，也就是电源正负极， 然后是 l 加和 l 减，是接电锁信号的，然后咱们门禁机呢，门禁机有一个十二伏，有个真人 d， 还有一个 c o m， 还有一个 n o， 咱们把十二伏和 c o m 并一起，然后接在咱们电源的主机电源的正极上， 然后 gnd 呢，接在主机电源的负极上，这时候门禁机就有电了，然后刷卡的时候 no 瞬间出来一个高电瓶，也就是电电信号的正极接在咱们这个主机接锁的信号正极上， 就可以实现开门了。如果说开不了门，可以把 l 减和真的拿一个短线搭个桥，这时候肯定就可以了。

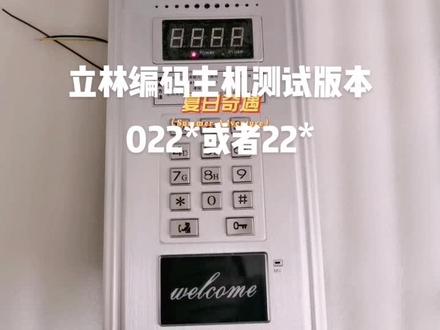

老师傅出品，都是精品，直接上干货。今天咱们介绍一下莅临的机器怎样看版本？ 好多人都不知道看一下啊。按二二米这个显示二杠二零，看到了吗？有的是按零二二米这个不显示， 一定要记住按这个星号键啊，你要二二星，这个是二杠二零，就是版本。

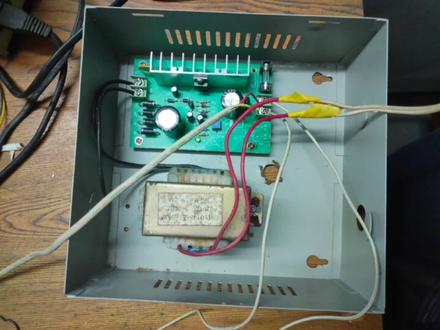

现在介绍的是莅临八星网络主席电控组的接线方法， 首先要把主机的 n o 线和主机的十二伏输出线的正极连接在一起， 然后电控组的一条线和主机的 com 线连接，另一条线和主机的电源负极连接， 这样就可以了。现在来测试一下，门已开启，门已开启。
