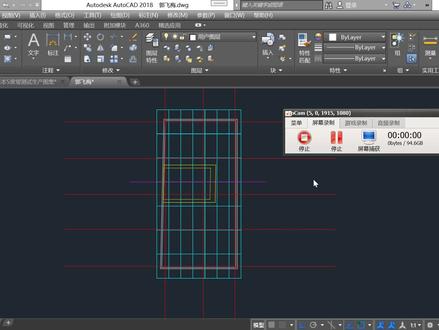

哎,各位小伙伴大家好,那今天我们来呃,教大家怎么去绘制一幅我们哎雇佣官服在政府备案,或者是说在一些品牌的一个审核上的一个图纸的一个规范,怎么去绘制它? 那首先我们我们是用的是插件啊,我们是用了一个找 ai 光伏的一个插件,那我们前期已经对接好了,在这部图形内空还有一些包括我们的一个轴线,我们去排布好了,那这一步的话就是按照每个人地区不一样,有些人你那地区可能, 呃未必是按照我这一种走线的排布,所以你们先要把走线排布好之后,然后再使用我们的 ai 呃,生成的一个软件,那我们比如走线排布好了呢,我们就给它设置为走线, 那比如说是炮楼,这是炮楼的一个呃,他的一个产品,那我就显示为设为炮楼,对吧?那这边是他的一个漂烟,就是我们的炮炮楼的一个漂烟,那我们给他设置为炮楼漂烟, 那我们如果是分无极限,那这个分无极限,按照我们规定是按我们有一些品牌的规定,他是北侧的逐渐,他不能多于南侧的逐渐。所以我们这边是七排的话,那我们只能分四三这样分,那大门是在这个位置,如果我们是在这个位置,好吧, 那我们分了无极线之后,给它设为无极线,那无极线有个要点,就是无极线一定要在组间中间两个缝的中间啊,这边有个缝嘛?还有个六号的缝,那每一个品牌他可能不一样,他可能这边有一些 些是六号,有一些是五号、四号、三号这些按你们那边来就是均分他就好了,对吧?然后设置好之后,我们还要设置一个就是组间外轮廓,那后面更新的话,组间外轮廓可以,其实不用我们去设置的,那这边我可以设置我们的组间外轮廓,就是组间边缘。 好,设置好之后我们可以直接调我们的 ai 生成, 然后你自己的。呃呃,这一户户主是叫什么名?然后最低点,那最低点我们对接是三三零一,然后楼梯间的高度,那楼梯间高度我们这边是二三七零,这个都已经对接好了,那我们使用 ai 生存就好了。 我们稍等一下,他大概要一点时间。呃,如果是出现这样的错误的话,其实,呃问题是不是很大?他可能有一些图形,他没有没有获取到网络波动的原因,那我们如果出现任务,你直接清空图形,然后再重新调用他的 ai 生存就好了。 好,现在我们就所有的东西都已经生成出来了,那这些节点图我不建议大家去删除,它直接留在这边就好了。作为一个施工类的一个参考,它不管是在哪个定地方去定位,它都可以定位出这一个立柱的一个距离,对吧?那这边 如果是出现有问题的,像比如这个立柱定位点二,呃, a 点它有一个呃不正确的,这是因为它这一户是异形的,它这边是有一点点异形的,所以可能会错的。那不要的,这个我们可以直接删掉它 就好。那我们保留 b、 c、 d 的一个定位点已经其实是足够了,那有些地方它可能是首先不要,我们用 layout of 给它关掉就好了, 对吧?关掉就行,然后我们再去画它横拉,横拉,按照你们当地的标准来,那我们这样标准它是 呃就是最高点的一个,呃,二分之一嘛?那我们这边三米八,那大概的话就是一米九,一米九,但是对,呃这最前的这一根力度他稍微高一点,那我们就是给他定个一米八就好了,对吧?很拉我们就画好了,那三轴是很拉的,那么二轴其实是没有很拉 拉的,二轴是没有很拉的,我们只要在一轴这边再拉一个很拉,不要的,我们剪掉它就好,是吧?然后在立面,立面按照你们那边的规矩来,有些地方它立面是呃三根的情况下,它是需要加一个大倍拉的, 用大杯拉去给他做加固的,那么 a 轴也一样, a 轴也是外侧轴。 那接下来就是还有个是我们八字的一个画法,八字的话我们使用命令 b a, 然后去给他绘制八字。那这边呢? 如果我们需要两个八字,就是一个伞形的八字,我们只要点一下,然后再往下走,往这边往右边再点一下就好了,他就会生成两个八字出来, 我们八字九就画完了,那我们这边其实还有一个八字,对吧? 这样我们就把这一个呃这一步图形给大家 已经绘制好了,那我们给它标注给上上去, 这样的话我们这幅图就其实已经完了。然后我们再把我们内空移进来 啊,接线的话,因为我们接线现在还是没开放出来,那可能接线还是需要我们,哎,我们自己的小伙伴自己去给他挖接线, 按照你们当地的一个呃,规范不一样吧?可能每一个地方他规范都不是一样,按照你们那边的规范去发你们的一个期限。那后期的话我们还是会 考虑把这个电器这一个,这一个这一部分给大家开放出来,让大家使用, 我们就接线完了。那接线完之后我们检查一下,一个是它的一个组件数量,那组件数量我们可以用这一个工具叫一个过滤组件,然后把所有的组件给它过滤出来就好了, 然后 ctrl 加一,他这边会显示你多阶段数量,就是就是你的左键数量。那如果是在里面呢?像这种情况下,这么多干扰性的一个图形在里面,他能不能过滤呢?他其实也可以过滤的,比如我拉整个图形, 对吧?他也是可以把我们的组件完完整整的给他过滤出来,是吧?然后再核对一下咱们的一个投影的投影的尺寸对不对?然后后面我们的一些诶,上网模式啊,设计单位啊,包括我们设计人啊啊这些都可以在里面可以去检查一下。 好,那这样我们就是这幅图形我们就已经生成完了。那指南针的话,我这边是南偏十,南偏西十度的, 那么使用加入指南针,那十度的话,七边十度就是一百八加十嘛,一百九,那么直接输入一百九就好。然后我们指南针出来了啊,指南针太小一点,我们可以 sc 一下,然后给他加一个一点五倍。 好,指南针就不用放大出来了。 好,那这一幅图的话,不管我们是拿去政府备案盖章或是说其他用途的话都是可以的。那我们这边也提供了,就是 哎,快速的一个出土的一个呃,渠道。那如果是有老板需要这样的一个渠道的话,也可以加一下我们微群。呃,我们公众号,或者说我们一些。哎, 你看到视频的那一些地方有简介了,你可以看一下,加下我们微信啊。我们出图是会稍微快一点,因为毕竟 ai 的话它不比人工,它肯定会更快一些些。好,那今天视频就到这里哈,谢谢大家观看。
