水箱用电浮球交流接触器怎么接线图

今天分享接触器如何接浮球开关、无塔压力开关以及两种水塔开关。我也只有这几种开关来，首先把 a 二和电源线接线中的 l 三连接，用一根小短线， ok， 接下来我这里找了两根细线，一根把它接在 a 一，另一根把它接在电源 l 一， 这样最复杂的接线就完成了。接着拿出电源线，这是一根单向电源线，蓝线和红线分别接在 l 三和 l 一。 好了，注意了，红线和小绿线是接在一起的状态，蓝线和小黑线也是接在一起的状态，这是单相电的接法，三相电多了一根线，接在中间就可以了。 接下来呢就是接水泵的线了，水泵的线呢，同样也是两根，一根接在 t 一，一根接在 t 三，与上面电源线对应好了。最后就是剩下的两根绿线，无塔压力开关接法，压力开关另一种接法，这是浮球开关接法，本来有三根，只用选其中两根线，具体哪两根需要看说明书。这是四川水塔开关，两 小绿线接在 a 和 b， 水满自停，接在 b 和 c， 缺水自停。浙江水塔开关呢，小绿线接在 a 一， a 二水满自停，翻过来呢，接在 b 一， b 二，缺水自停。好了好了，就分享到这里了，谢谢观看。

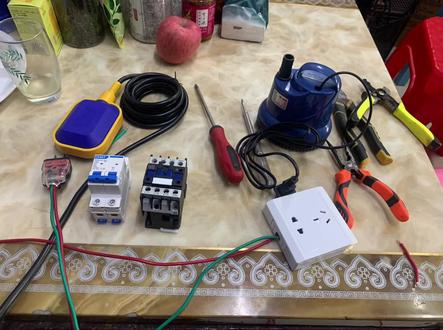

先准备好材料和工具，插头，一个空开 下入接触器，还有一个准备好一个勾揪开关，然后再准备一个插排，一个小水泵开始工作。 交流接受器的 l 一跟 a 一短接就是一个连接， 然后从空开接两条电源线到交流 接触器，然后再装一个插板，基基本上就完成了。还有最后一步的工作就是把否则开关的 l 三跟 a 二接上就可以了。 这一套装备基本上就完成了。 先给他们通胀垫，把小水棒放到水里面开始工作， 然后滴水，为了做水工工作， 高水位的停止，低十位的时候工作 基本上完成了。这一套装备最后欢迎大家多多指点。

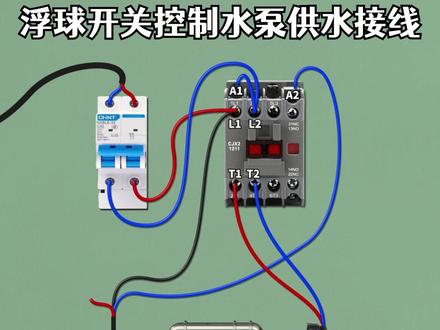

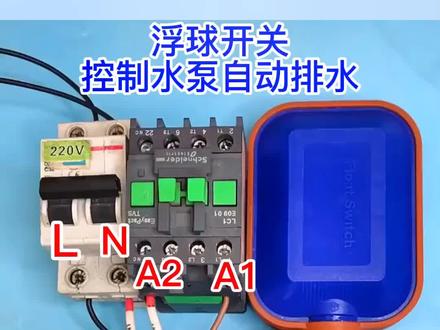

使用浮球开关控制水泵自动排水。黑色线接火线，棕色线接接触器的 a 一接触器的 a 二接零线。当到达高水位时，接触器吸合开始排水，到达低水位时接触即断开，停止排水。
