受朋友的委托来讲一下三菱的图纸, 新手入门的话还是比较难的,今天拿一块接口版来对应的讲一下图纸,然后如何去看 三菱的图纸还是比较直观的,他首先分两部分去看,第一个是代号,这种七十三、七十七, 其实吧这种代号是非常多的,每一个回路都有一个指定的代号。第二部分就是插件,你像这个 ce p b 零幺,这个 df 这种插件呢,分两部分去看,第一个前边这部分是插件号,后边这部分是插件的孔位, 然后其实是这样,比如这个 df, 看到 df 在这里,这个插件的孔位呢, 他分为 a 面和 b 面,然后一二三号线,比方 df 的 a 一就是这个, b 一就是这个,然后最下面是 b 三,这边是 a 三,然后对应的去看, 比如说 ce 的 b 零幺,然后我们就可以找到 ce, 然后找到 b 一就是这个点位,这样就可以捋下来七十九,然后上面写了后门的操纵箱内的急停,前门的急停,叫顶的急停, 然后过来经过七十三之后呢,就直接到了 ds 这个回路呢,首先过来到了抵抗的急停开关,又到了上下极限,然后转一圈,这里面的虚线是那个附加的 就是限速器断绳,叫枪的液压缓冲器开关,有一些是弹簧的,所以就没有。 然后到了 dsa 二这个回路就结束了。这个说一下,如果 极限开关或者抵抗急停,或者缓冲器开关有动作或者有坏的时候,回路不通了,我们可以直接把这两个点位给它短接起来,就临时可以检修开的, 比如 df 的 a 一和 a 二,然后怎么短接呢?找到 df, 找到 a 一,找到 a, 找到 a 一 a 二,然后这样 dfa 一 a 二,这样在插件上短,因为我没有插件了,在这上面演示一下,就这样这个短接就可以了,如果这一部分有故障,把它短接进修就可以开动了。 当然呢,如果这一部分如果有接地或者破皮的,他会烧保险。这个时候呢,也简单就把这些线引出的原来这些线, 比如说这是 b 一和 a 二,我们可以直接把这两个线掐断,掐断直接在这个插件上 两根线这样断接起来,这样就可以开着电梯,然后去找他相应的故障修好之后呢,再把这些给他恢复掉,对应着原来的线号, 这个安全大概是这样,大概是这几个,然后摔上门锁。
粉丝3.1万获赞11.8万

再来说一下门锁,这个门锁就太简单了, 七十八过来,这个 gs 是教门的意思,教门所,教门所到了 ce 的第二,就是第四,这个点结束了,这是教门 叫门下来之后呢,这些是听门,然后这个 ds 一一二 f 就是你有多少扇门,他就有多少个开关。听门锁,然后听门锁上来之后,到了 df 的第三,结束了。 这个如果叫门锁不通,呃,电梯坏了,不通,想要把门锁短接,然后怎么来短 呢?这个时候 ce 的 a 二,这个 ce 的 a 二, ce 的 a 二在这里,这是他的检测点, 是 g 四这个点就是这四这个点。然后咱们短接呢,肯定是要七十八把它短到这里, 哎,这里七十八没有写插件号怎么办呢?七十八其实是在上一张,在这里,七十八,在这里,七十八,这个点呢,是 c e 的 a 一七十八的, 然后从这里去的门锁。所以我们只需要在 c e 的 a 一上短接到 c e 的 a 二, 然后叫门就端起来了,然后 cea 一 a 二,然后下面是 a 三, 这样这个是教门锁,然后听门锁呢?听门锁的就更简单了, df 的 a 三和 df 的 b 一, a 三 b 一是所有的听门, df 的 a 三在这里, df 的 b 一是在这里,这就是所有的听门啊,和之前一样,因为是外部回路嘛,他有一定的风险是接地的, 也有可能短路,怎么办呢?还是相同的办法,还是把这打比方啊,这是听门锁的线,把外部回路直接掐掉,只留在插座上。 这么短一截,不要太短啊,从根里剪一会不好接了,长一点从这里剪断,然后两根线把铜丝拔出来,包好短接起来, 这个时候就可以了,修好之后呢再给他恢复,一定要记住上面的限号,你看这是四号线、 三号线,几号对几号接好,不要搞反,搞反的话有可能就爆错了啊,就是这么简单。

一台三菱凌云高傲的电梯,安全轨道不通, 安全回路这个二十九这个灯不亮,这个地方二十九号灯不亮,二十九是安全回路的灯,四十一是门锁的灯。我们按照图纸上面来看一下 啊,到底是短接哪个地方?因为刚才我们就是在修理那个轿箱这一块的时候,用锤子敲了几下, 所以这个安全回路就不同了。首先我们可以一个大概的方向,就知道是胶箱这一块胶顶,胶箱这一块的安全回路,那么胶顶这胶箱这一块的安全回路,我们可以通过查看图纸,先看一下 是短球哪些点,我们看一下图纸好了,现在我们打开 et, 打开 et 这个软件之后找技术资料,然后在这里搜索这个三菱的,点击三菱,然后选择这个凌云 找三零零元高二的图纸,这里有个零元二的图纸,点进去好了,我们现在翻一下,翻到这个翻到安全回路那一块来,好了,现在已经到了安全回路这里来了, 我们先看一下他这个图纸,他这个电压,他是从七十九这里过来的,七十九这里过来之后,他这里这个地方,他首先经过这个 c g 这个插件的 g a 零幺这根线, c g 插件的 g a 零幺就是 在我们的这个机房控制柜控制柜上面,然后然后他再过来,再过来到了这个这里有一个第二箱里面的一个停止按钮,然后这里是一个交顶的停止按钮, 然后这里到了七十一这个返回到了这个七十一这个端子,这是一个检测点,这个端子在交点上面,待会我们在交点上面可以看得到,那么我们首先确定 cgga 零幺这边的电压有没有到达七十一这个点,我们如果在焦点上面量着这个七十一的点有一百二十五伏的电压的话, 那么就证明这个呃轿内急停和这个焦点这个急停是没有问题的。首先我们确定一下,首先确定这个机房的 g a 零幺这个点有没有电压。 好了,我们现在来量一下这个机房 c g 这个插件的 g a 零幺这个线有没有电压送下来, 我们打到直流档位,这里是 dc, 就是直流,然后这个黑表笔搭地、搭铁搭地 c g 这个插件在这里它的接 a 零幺,就是左边这个是 a 零幺,然后 a 零二、 a 零三,右边是 b 零幺 b 零二、 b 零三,我们量一下这个 a 零幺有没有电压, 现在是一百四十三伏,那么这个 c g g a 零幺的电压是正常的,它有一百四十三伏。然后我们在 看一下交警上面七十一这个段子有没有,有没有电压过来,好了,我们现在下到交警去, 这个是焦点这个嗯接线下的盖板,盖板上面他这里其实有有这个七十一、七十二,我们根据图纸上面找到这个七十一、七十二,他是在这个鸡一这个端子盘上面, 他是数过来的,是第六、第七和第八个点,这个转折盘 就是刚才刚才我们看的这一个段子牌。 好了,我们现在焦点上面已经确定了七十一这个端子有电压了,就是这个七十一这个端子有电压。那么他过来之后还有还到了哪些开关,再看一下这个 e e x i t 这个它是一个安全窗, 然后这里有一个 saf, 它是一个安全钳,然后它再返回到,返回到这个 cg 的这个 b 零幺这个插件,那么这个插件就到了机阀了, 就到了机房的这个啊 cg 插件的 b 零幺这个地方,返回到控制柜这边来了。我们再看这个这些插件的 之后,比如说这个 cg 接边零幺,他前面有一个 h 零六, h 是高压的意思,就是他的电压是高压零六,就是说这个插件有六个孔,他可以接六根线。 c g 是这个插件的名称。 j b 零幺,它是右边的这个第一根线, 然后这里这里还有一个 b k 下面一个 b, k 上面一个零点七五。 s 下面的 b k 是黑色的意思,它的英文是 black 黑色的简写,零点七五是这个线的大小。 好了,现在我们已经在焦点上面确 电脑 现在已经在焦点上面确定了是这个,呃,是这个七十一到七十二中间这里不通,那么七十一到七十二, 七十一到七十二中间他就只有一个安全窗,所以我们我们重点排插这个安全窗开关和这个中间的线就可以了。标点上面,根据图纸上面这个 啊,车辆七十一这个点,七十一这个点他是有电压的,我再遮一下万用表,打到这个直流档位,显示 d c 就是直流,然后一,然后又我们量这个地, 这里有个七十一,七十一,他是从机房里面那个七十九号,七十九号,然后到 c g 这个插件的 g a 零幺这里过来之后, 他就到了这个焦点的七十一这里来了,我们俩搭上七十一这根线,然后一根线打地, 红色表笔搭这个七十一,然后黑色表笔打底,这样量量出来的数值啊,他就前面没有一个负号,就是没有一个减号了,这就是一百四十二伏, 那么这个七十一号有电,然后我们再量一下这个七十二号段子,七十二号段子,对地,哎,七十二号段子现在 有电了,你别动,你刚才动到哪里?别动,刚才都没电了,你别动嘛。啊, 现在我搭在这上面,啊哈,没电了哇,在这个里面再再动一下。对啊啊,现在有电了,哦,原来是这个安全窗,这边不是没线吗?我刚才找了半天,这里没线了。哪里来的线? 怎么没线?这个线是从哪里去的?我找了半天,这上面都没得线啊?我,我打开开了,没线,但是我太奇怪了,打过去的感觉有开关样。 哦,他应该是走的交响里面的这一个安全线的线,不安全窗的线,我就说我交警上面怎么找不到这个安全窗的线了,晕死了,原来是这里的问题,搞了半 好了,现在问题查出来了,是这个安全窗这个开关动作了, 所以这个这个七十一和七十二这两个端子他中间接了哪些开关?是接了,接了一个交响类的一个停止开关,然后交顶的一个急急停开关,然后还有这个安全窗的这些开关, 就接了这些开关在里面。所以我们插安全回路啊,只要机房的电下到了交顶之后,然后我们顺着这个交顶这里来一呃一步一步的来查找,应该是可以查的出来的, 我们现在开一下,看电梯能不能开的动。电梯是可以动的,那么故障,故障原因查出来了, 还是这个安全窗的问题。好了,现在我们在返回到机房,现在已经电梯正常了,收拾东西准备回家了。 其实插安全回路呀,他我们只要顺着这些线,顺着开关,然后再通过啊,核对他上面的元气键,每个元气键代表一个什么开关,就可以很容易查出来他到底是哪个地方出了问题。 这个是凌云凌云高二三零,凌云高二的一个电梯。好,今天的视频就到这里,感谢大家的观看,咱们下期再见。 走了,收工回家,天已经很黑了。

三菱电梯凌云三随梯图纸上不知道 就请把从前留在今天。 黑烟 是研究逗留费,修建 旧情的从前流。

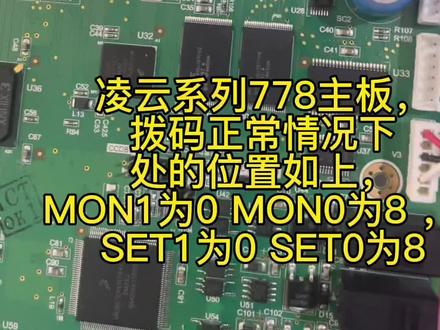

一、首先确定三厢进线端电压正常。第二步,根据表格的测量点测量电压,可快速找出故障的大概范围。力安全回路电压异常可能存在线头或接头虚接或进水接地等。 二、 p e 板上发光二极管的显示状态解析 三、 pe 版旋转开关木易和木林功能说明。 i know i've been tripping, i'm still wasting my 四、 p e 板旋转开关 sct 一盒 ct 零功能说明。 某跨接说明。
