嘉立创打版文件怎么导出来发给别人

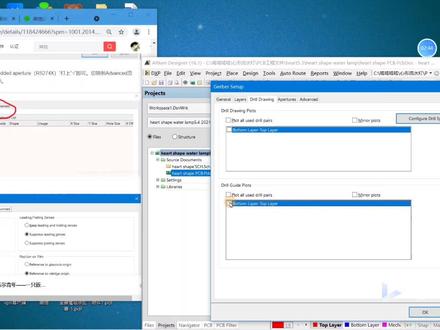

嗯，今天给大家录制一个那个导出胳膊文件，并且用胳膊文件发给那个力创，然后再让他打板子的一个教程。胳膊文件呢，这个是他的百分百科，他就是在 pcb 用于加工的一个文件， 然后这个是我给大家做的一个呃，胳膊文件的教程，在这个教程底下我还付了一个两个文章，一个是英文版，一个是中文版的，如果 大家一定要以我的这个教程为准，然后再以这两个版本的教程为参考，这两个版本都是有一些不一样的，我待会会解释。然后呢中文版的这个教程，只要是有一些作文吧，就是免得大 大家去查字典，所以说我付了这个教程，这个这边的话就是对每一个英文基本你看他都会有对你的中文解释。好的，现在开始给你们示范怎么导出胳膊文件，一步步来， 这个先关掉，这个是我导出失败的一个胳膊文件，我要删掉他， 然后按照这个文章来，胳膊纹尽量导出，一共分三步，第一步导出是导出他是可用的层，第二步是导出机械层，第三步是导出他的钻孔，就比如说你的焊盘啊过孔之类的。然后我们现在开始看， 首先在 pcb 的环境下，我现在已经点到了 pcb 的环境下，然后点亮 f， 然后点胳膊 faft， 他会出来一个这个界面， 然后再捐那种页面，这里选英寸，这里是二比五，二比五的话是工厂默认加工的一个比例，就大家不需要改，然后再切换到那个层，那个层呢，就是这里 选择优缝，这里全部都 offer 不选，然后这里把这个勾勾上，然后右边的机械层全部都不选，最后的话就是这个界面 左边和右边要一致，紧接着到这个程序不用管。 嗯，设置了 jinel 和勒尔斯这两个页面之后，然后这个是钻孔层，现在这里两个都不要选，就是什么都不要选。这一层， 这是第一遍脑孔，这里什么都不要选，然后切换到这个光圈层，光圈层的话就在这里打上勾，紧接着切到最后一个 页面，然后保持默认设置，然后跟这边一样就好了。嗯，现在是一样的，然后点击 ok， 第一次导出，然后等待他导出。第一次，嗯，看到没？这个就是一个镜像，我真正的那一 个，第二个文件其实在底下，所以说这个文件是可以不用保存的，没有问题，他其实是给我们看的，也没有什么用，然后有用的是下面这些层加载一下， 你看这层，这层才是有用的。然后呢进行第二次导出给补文件，这一次是导出机械层，我们再次， 哦，你看到没？我现在就没有那个什么了，一定要切回 pcb 界面，再次的倒，嗯，对，找到他，然后再进这里不变，然后是直接切换到勒尔城， 这个时候呢将这个勾不勾了去掉，然后再在这下面不选这个还是不选， 然后在右边机械层中选择与板子相关的机械层，然后就把机械层选上，选上了之后呢就跟这个界面一样， 然后切换到这个孔层。刚才第一次的时候，我是跟你们说全部都不要勾，是吧？然后现在第二遍倒，然后就要将 这里这一个框这个勾打上，然后这个镜下不打 下面这一个框呢和上面呢要一致，所以啊一个勾，然后左边和右边你看一样， 然后到这里之后，后面两个都不需要更改，直接点击 ok， 再次等待，然后这个分成了 是倾向城。哦，我左边和我右边的头之所以不一样是因为，嗯，我已经把 那个这边的那一些心情吗？是个 led， 我已经把 led 的风罩全部都换了，我换了新的 led， 然后他那个风罩的这个机械层不一样，所以你们不要大惊小怪，我这边又重新排了一次这个版队， 然后同样的这个文件也不需要保存。第三步是导孔还是要回到 pcb 的界面，然后还是这个选项，这个时候是专门导这个孔程， 然后这里对着这张图来，这个这个是一样，然后这里选择中间这个，下面这个勾要勾上， 然后点击 ok， 然后他就会弹东西出来，你就点确定，再点确定 啊，他就会出焊盘给你了，这个就是你在那上面的那些焊盘，哦，对， 我们呢这个 a d 十六呢，在 wins 系统上应该是有一个 bug， 我在这上面应该有写，就是你倒出来了之后千万不要缩放，你一缩放就 那个胳膊文件，他可能会停不下来，你看我扩大，你看我就找不到他了，在缩小啊，是吧？你们就不要随便的动他，你看我动了他，他现在就这样了，不过没关系，这三个层你都不需要保存的，其实 你就看下面嘛，是吧。 然后我给大家解释一下，就是机械层， 机械层他其实加工的时候他是不会加工的，所以有一些那一些教程里面他可能他只导出了啊，你看这边又开始犯傻了，看到没，我的这个层就大家不要随便去动他， 就你加工的时候，他一般他工厂加工，只会加工可用车和刀孔的车， 他机械层他是不加工的，他是用来。对的，这是拿来看的。然后呢，我这边我保保存一下我的工程，这三个你不保存也行， 我这边偷懒我就多保存，其实他们没有什么用。嗯，好，然后我关闭我的工程， 然后在力创那一边打板。怎么用胳膊来打板呢？你看我这个有一个凹铺的文件，你看我刚才的那一些，那一些胳膊文件就在这里，我直接 把它压缩，压缩到这里，然后我打开我的佳丽创， 本次打扮由邱玄涛同学倾情赞助，然后现在是另创下单的教程， 在线机架，然后上传。然后呢？ 因为他这个号是第一次打版，所以有很多细节我都可以一次性在这个教程里面说清楚啊。你要打版的话，你个人的邮箱，首先你要注册吧， 然后你要去下载一个这个佳丽餐下单助手这个软件，然后他是一个你要下那个电脑端的啊，手机端也可以下，但是手机端不方便。 然后在这里上传 pcb 文件，我就把我刚刚的那个 pcb 上传上去， 看到没？就这个一定要，你看他这边，他只能上传哦压缩文件啊，然后等上传， 这个上传过程会比较久，而且可能会上传不成功。我试过传了五分钟都没传上去的， 这是我文件已经传好了，我这个文件传了大概有五分钟，所以中间我就暂停了，没有录制。然后呢？你左边的话，你板子层是不是两层？ 板子宽是十乘十，力创最多打十乘十，你再往上打就要加钱了啊，虽然现在是免费，是吧？板子数量就直接选五个。然后这一边的话呢，就是我的 那个板子的图，我可以看一下胳膊图。嗯，全选，这是我实物的仿真图， 这是我底层， 底层记得要有我们工作室的 logo 啊。我现在是调了那个全屏，让你们仔细看一下那个胳膊文件。 然后这个是顶层丝印，他这边的颜色跟立创应该不一样。然后这是主焊，顶层， 这个是线路的顶层，这是底层的线路，这是底层的竹焊，这是底层的丝印，就我们 公司的一个 logo 在背面。三孔层就是我们的那种各种焊盘，是吧？你看这些焊盘，这一个个孔全都是我们紫砂的焊盘。 呃，这个应该是他封装那个层，这个是边框层，就是那个实诚实的框，这个是那种禁止布线层，一二三四， 这是孔福城，这个我也不知道叫什么城 好，就这么多层了。 然后我现在给大家放大看的是我那个顶层的线路，你看到没，这些位置就是焊盘，一个个圆圈是焊盘，然后中间这个细细的，这里就是我的电线，嗯，这里是我打的过孔，这里是地孔，增强这个 pcb 的联通性。 然后你往下看，那这一根根的这些线都是走的通的。我给你们看一下底层的底层的线路，嗯，我底层没有走几条线， 看到没？这个这些就是线路， 我在这边确定了，我顶层和底层的线路没有问题。嗯，就差不多了。 退出全名，然后继续下单， 点击下一步。 嗯，看到没？他这边你要绑定公众号才是零元，你不绑定的话。
