就是这个我们装好的样子,然后还有一个这个晶体管的这个三极管,这个检测的呢,在这上面还有一些,还有六个这种小片片,我们要把这个小片片放进去,然后呢再给他固定在这, 那么这个弹簧片应该怎么放进去呢?我们可以看到这个弹簧片,这个弹簧片呢是弯弯曲,他是应该这样放的,这样对着这个孔,他是这样放进去的,然后这个呢这样放 啊,那这就是这个三极块这个检测模块呢,我们装好了之后的样子,然后把它一会给固定到这个板,这六个银角 我们都给他朝外折,就这个样子,然后把它固定到这个板子上就可以,那这就是这个板子像这个固定银角的地方,我们这样给他固定在这就可以了。那为了让他比较牢固到,我们先给这边呢给他上点吸 东西呢,我们就给他固定到上面了,然后再把这几个给他焊一下就可以了。 好,那么这个板子呢我们就给他完全焊好了,那下面我们就要给这个上面组装了,那在组装之前呢还有一些接线的问题, 然后还有一个这个滑片啊,就这样放进去,然后他的滑动呢要接触这个东西的, 那时候呢我们可以看到这个这有三个环,然后最外面这两个环呢他的距离大一点,然后里面这个呢他距离小一点,所以说我们在放这个时候呢,就是上面 上面这两个距离大一些,下面呢这两个距离小一些,然后这边还有这个线我们要给他接一下,还有这个电磁线 用了是一节这样九伏的,还有一节这样一点五伏的,然后这是他带的还有三根线,这三根线呢他分别接着一个这个 一点五伏的负极,还有这个一点五伏和这个九伏的一点五伏的正极和九伏他是串联在一起的,我们给他接一个,然后还有就是这个九伏的正极,我们再给他接一个, 这里呢我们可以看到他已经把这个一点五伏的这个正极和这个九伏的这个已经给他焊在一块了。 好,那么这三根线呢我们有接好了,我们可以看见这里是有标志的,这根蓝色的线呢,接的是一点五负的负极,然后这根黄色的线呢是接的这个一点五负的正极,同时呢也是这个九负的负极, 他们是个公共端。然后这个线呢这根红色的线呢是接的这个九幅的这个正极,我们看到这有一个正极的标志,然后我们把这几根线呢要给他分别的固定到这个板子上,然后这边这个 b 呢 接这个表的正极,然后这个 b 呢这个 b 减呢接这个表的负极,然后这边还有这个一点五伏的负极,我们看这是有标志的,然后这个九伏的正极,这也有标志,然后这个呢是五伏的正极,他这也是有写式的。 好,那么这个线呢,我们按他的提示已经接好了,但是这个表图的负极线呢,我们并没有接,因为他还需要调试的一步。我们首先把这个表图正极这个线呢接到这个板子,他标的这个接正极的, 然后这个腹肌呢不要接,然后把这个数字万能表呢打到这个店主的二二十 k 打,然后这个黑表笔放到这个表头的腹肌这里,然后红表笔呢,然后我们可以看到这个板子上呢, 这个连接电位器的这个地方呢有一个孔,那么这就是这个他调试的指的这个 a 点,然后我们放到这之后,然后我们把它调到这个二点五 k 就可以了。现在我们看到了他是这个 二点八,我们调一下,把它调到二点五到这个样子呢就调试好了,然后我们再把这个黑色的线呢给他固定到这个板的提示的这个笔复制里就可以了。 好,那到这一步呢,我们这块所有东西呢就焊好了,然后呢给他组装一下,把它固定到这个表壳里去。 好,那么这个呢就固定好了,这个板凳呢就固定在这了,然后我们可以看一下这是这边这个弄好的一个效果。

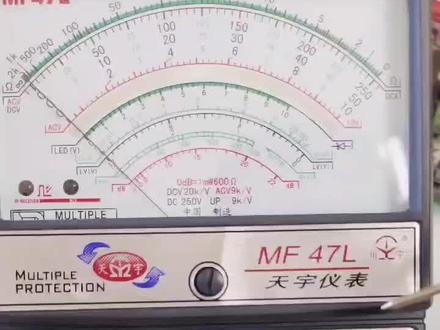

下面我们介绍一下指针表的电阻测试,你看乘一乘十,乘一百,乘一 k, 乘十 k, 一百 k 代表什么意思呢?就是你所读的这刻度值,然后乘上你档位的选择值。 欧姆党的刻度线是从零,从零这样一直到无穷大这条绿色的刻度线, 那么我们可以看这刻度,在这个大概表盘三分之一处的时候,这里的这个位置 还有特别的清晰,哎,拿个电阻,这个电阻我们先用塑料看一下, 九百 k 的一个电池, 明年九到九百天 指针表测试电阻,不管选择哪个档位,第一步一定是笑容, 看他这个已经超越零点了,现在我们把它慢慢的扭动这个旋钮,让他指针在这个零刻线上,在这个零刻线上从零刻线重复, 让我们来测这个电阻,刚刚那个九百 k 的电阻,我们选择是乘十 k 档,现在我们看一下他指针在哪个位置, 接近一百,刚好在九这个位置,那么他这时时候的分辨率并不是很高, 那么就说明我们选择的档位他的分辨率不高,假如我们选择一百 k, 他是不是就应该在这,是不是就看的很清楚,那我们打到一百 k 试一下,因为我们打到一百 k, 还是先笑零好,我们把它笑到零点, 笑容的时候慢一点,笑到脸, ok, 到你们点位了,现在我们去测这个电阻,看 刚好是在九十位置,阵角探险刚好是九十位置, 然后你看这是一百 k 乘九,这刚好是九百 k。

这一个视频全面介绍一下指针万用表的使用方法。中间的是机械调零按钮,旋转它使指针指在最左端,这是三极管测试孔,黑表笔插到靠木孔,红表笔插到上面 串联,测电流时,红表笔插到这一个孔,侧高于一千伏的电压时,红表笔插到这一个孔,这两个孔一般用不到,也不要轻易去尝试。 上面是欧姆档调零按钮,表笔短接,旋转,它使指针指在右端的零刻度, 测一个一百欧电阻达到乘以十的档位。指针应该 该指在欧姆挡十的刻度, 电阻档位是从左边往右堵的,打到衬衣的档位,只针只在欧姆档一百的位置, 测一下焦头电压二百二十伏,打到焦头电压二百五十伏档位看表盘电压刻度, 二百二十伏应该只在二百和二百五之间, 大约是二百二十六伏。 换到交通电压五百档位,时间正好只在一百一十三的位置。 打到直邮电压二点五伏档位,测一点五伏。电池看 ac 十伏,刻度大约是在六点五的位置,六点五乘以零点二五,约等于一点六伏左右,说明电池电压是正常的。 下面是直流电流档位,测电流红隔壁必须插到电流孔,而且万用表必须串联到电动底,不建议测电流,尤其是新手小白。 batt 为电池电量测试档,只能测一点二伏至三点六伏的电池,看表盘最下方红绿相间刻度测一个一点五伏的干电池 子孙只在上面一点五幅绿色区域,说明电池是有电量的。 打到蜂鸣档位可以测导线的通断,有的指针表示没有蜂鸣档的,测一个两千二百微法的电容, 电容档位在电阻内侧的刻度大小正好和电阻相反,达到 c 寸一千档位正常的话,指针应该能只在电容档二的位置。 c 层一千档位电容二刻度纸巾万用表插电容必须先进行放电, 只针最高百到一的位置才一千微法,说明这个电容应该是坏的。最好用数字万用表再测一下打造电阻乘以一的档位,测一下二极管 正下倒通, 反向不通,说明二血管是好的。 打到 ncfe 档位,测三极管 有压将,说明三血管是好的。 这一些是指针外用表的基本功能。主页视频有每个功能的详细介绍,大家可以关注慢慢研究。

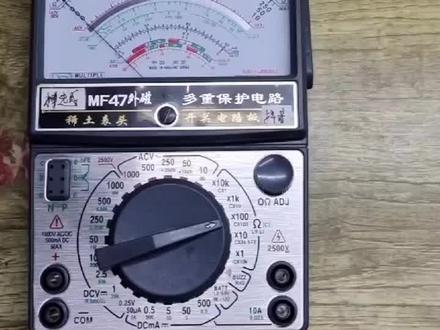

很多老师傅都喜欢用指针万用表, mf 四七型指针是万用表,是常用的机械万用表,今天详细教大家使用方法。在万用表的背面有一个电池盒, 下面这个小盒子是万用表的保险丝,这边还有一个备用的保险丝,中间这个 螺丝是万用表的机械调零,我们在使用的时候需要调整,让指针指到左边的零位,我们先来看欧姆档,在表盘的第一排, 右边为零,左边为无穷大欧牡丹的档位从乘以一乘以十,乘以一百乘以一千乘以十 k 黑表皮差负,红表皮差正。我们将外 用表的档位调到所需要的档位,然后将两只表比短路调整,欧姆回零旋钮,让指针指到零, 然后开始测量电阻,指针指到五,档位调到十,那就是五乘以十等于五十欧,这只电阻就是五十欧。我们再测量一次电阻, 测量的时候我们尽量让指针偏向二分之一以上,现在指针偏转太小,我们将档位 调到一百哦,然后调整指针回零,然后再测量 刻度在六,档位在一百六乘以一百,那么这支电阻就是六百欧。然后我们看欧姆档,每一个档位有一个 c 乘以一, c 乘以十,这个是测量电容的档位, 电容等的毒素在表盘的第四排,我们通过观察电容的充分电过程来判断好坏, 这个只能估计电容容量的大小,不能准确的测量电容的容量。欧姆档乘以十档标有字母 h f 一, 这个是测量三极管放大倍数分, npn 型和 pnp 型,将三极管的 bc 一分别插入三个孔。 毒素在表盘的 hf 一第五排,从零到一千倍,在欧姆档乘以十,这个位置也是测量二极管鸭浆的档位。我们也是先将 指针调零,然后测量二极管,指针外用表,黑色表皮接内 部电池的正极,红色表皮接内部电池的负极,所以黑色是孵出正电压,红色孵出负电压,黑色表皮接二极管的正极,红色表皮接二极管的负极, 正向讨通,反向截止,说明这个二极管是好的。要测量二极管的压降,我们看表盘的 lv 这条线, 指针指到零点六伏,这名二极管的压浆是零点六伏。欧姆等的下面有一个 buzz, 带一个小喇叭的, 这个是风鸣档,可以用来测量导线的通断,还有其他一些电器元器线的触点 是否接触良好。蜂鸣档的下面有一个 b att, 是用来测量干电池电量的,可以测量一点二至三点六伏的电池电量,这个一般不怎么使用。他的毒素在倒数的第二排和第三排 在下面。 dcma 测量直流电流档,从五十微安到五百毫安,如果大于五百毫安,小于十安的电, 我们就将红表笔插到十安孔。继续往上看是 dcv 测量直流电压, acv 测量交流电压,直流电压从零点二五伏到一千伏,交流电压从十伏到一千伏。如果我们要测量一千到两千五百伏的电压,就将红表笔插入两千五百伏档 档位,拨到一千,拨到下面这个一千是测量直流,两千五百伏拨到上面这个一千是测量交流,两千五百伏。我们重点来说一下直流电流,直流电压,交流电压的毒素方法在表盘的第二排, 比如我们要测量二十四伏的直流电压,档位拨到五十伏,红表笔接正,黑表笔接负,指针外用表 正负不能接反,如果不知道电压的正负,那么我们就可以快速的接触一下,看指针的方向,如果偏转正确,证明我们表皮是接正确了。读数方法就是反胃。五十 除以我们需要看的刻度,比如我们看五十,那五十除五十就是等于一,那指针指到十八,那就是一,乘以十八就是十八伏。我们再看一下交流,比如我们交流拨到五百伏, 测量三百八的电,那五百除以二百五就是二二,乘以指针的数值等于三百八十伏, 那我们测量二百二的电压,档位拨到两百五,那两百五除以两百五就是等于一,一乘以指针的毒素,两百二十五,那电压就是两百二十五。有没有听明白 交流电压,直流电压,直流电流的读书方法?档位的数值除以我们所看的 表盘的最大数字,再乘以指针所指向的数字,就等于我们所测量的数字。测量交流十伏,我们看表盘的第三排,十伏档,交流电压十伏, 五十伏,二百五十伏,下面有 db 档, db 档是用来测量音频电压,他的毒素在表盘的最后一排。

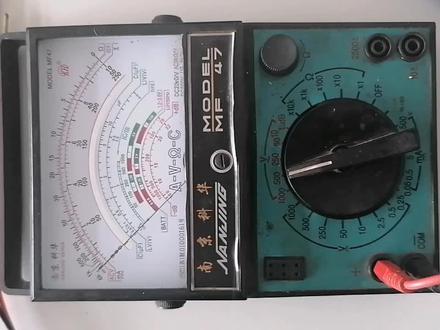

大家好啊,我是店东东,这个视频给大家带来一款古老的外用表,大家请看,就是这款南京科华生产的这个 mf 四七, 这个万用表啊,可以有年头了,这个万用表至少得有十五年的历史 在,也就是在过去那个时候,这个表普遍的被用在了电视机修理部各种维修场所里。 嗯,他们买的是买的那种比较好的,像我这个外表都是这个塑料盒,他们买的是这个面 板,是带有那个金属的,应该是他那个金属是什么材质的?应该是铝的, 然后我这一款呢,我这一款表买的相对便宜,这个表当时花了能有三十多。 咱看一下这个表啊,这个表笔啊,这个表笔已经是原装的表笔没有了,现在这个这个是后后后后配的这个, 呃,咱看一下他这个面板上都有些啥东西?咱来看一下这个面板,他这个表提供,呃,提供哪些功能的啊?看,首先啊,他这 这个从零点二五啊,这一圈,这是一个测这个石头电压的最小档位是零点二五伏,最高是一千伏。 这一圈啊是测交流电压和那个叫分倍数, 也就是这个锁,这个 db, 这个分贝数是用于测测那个音响输出的分贝的情况的, 这是交流档位,最小是十伏,最大是一千伏啊,这个位置呢就是测这个电阻, 这个 of 的,这是关闭 到这个位置啊,这个位置 rl 等于八欧姆,这个位置是干啥用的?这个位置是测这个电池的电量的,他测的范围从一点二到三点六伏,这个电池还剩多少电量了?那他的这个负载的是八欧姆的, 这是这么一个方法,采用了一个巴尔欧姆的负载进行一个电池电量的测试,这个是毫安, 测电流的直流电流,最小是零点零五毫安,最大是五百毫安,这是他的一个范围,这个位置,这个位置是测十安的电流档啊, 这是公共端,这个是正端。假设要是测电流的时候测这种大电流,就把它插到这个位置上, 然后这个档位播到五百,抛完这个位置上,这就是测这个十万的大电流。要是测这种超高压,那就需要把这个标笔插到这个位置上, 然后这这这个位置呢?这个位置是测三极管放大倍数 最大的,放在倍数能测到,能测到多少啊?这个能能测到一千啊,这个这个最大能测到一千。这位是个调零,是测电阻的时候 做一个调零,大家给发,那比如说我,我现在要把这个短结了,我通过这东西把它调零,哎, 调凉之后,那么再测, 再看一下这个面板吧,这个这个面板可以有年头了。南京科华一汽仪表有限公司书制的啊,多多号。 嗯。 哎呀,这个是什么意思?不知道。地息二十千欧盖美服这个是什么意思? 是呢?不知道,有知道的朋友在评论圈里头评论一下。 嗯,咱看一下这个整个的这个这个面板嘛。啊, 这个面板的话,从这一圈啊,这他这个是最上面的这个最最最最最顶最顶头的这个啊,这是电阻指示,最小是零,最大的话,这应该就是无穷大了。 他这个店主,他他他这个是一个看他的标识,零五十十五,这个间距,他这个间距都不一样,这个间距都不一样,这个是为什么呢? 好像这个是一个对数的这个关系,这个这个不不太明白啊。再看一下测这个电压的 有这三个,有这个三种,从十五、十、两百五,这这三种,我这是抽低压的, 他底下这一圈,底下这一圈他是一个反光镜,这是为了为了要确定, 为了要确定这个眼睛指针跟这个反光镜里边这个指针要成一条线来确定增加他的那个毒素的准确性,这这个作用,那么这个呢?是微法吸啊,这是测电容 单位,他是微法,这个最多能测到十,微法最小的话那就是非常小的零, 这个是 sfe, 这是测三极管的放大倍数,就是这一块的。然后像像这个位置红的,这个位置是测电池的, 这个位置是车电池的电量的,红色就代表没有什么电了,绿色的代表电量充足。 那么这个那么这个是什么呢?这是 l h 五十赫兹, l h, 这个好像是测电杆的,这个没用过啊,这个是 db, db 就是测音响,音响输出的那个,那个叫功率的情况, 他这个整个整个这个外壳是这种塑料的啊,比较便宜,做工的话还还可以,用了也用了也很多年了, 这个是这种经典的款 mm 四七,然后南京科华的。好了,今天的视频就分享到这里,感谢大家,咱们下次见。

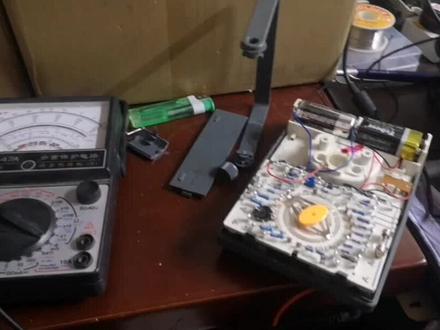

今天这个万用表坏了啊,忘了调表了,没反应。可以看一下这个表,表针出来一块,这个表没反应,我们用这个万用表来修万用表, 我们能看到的地方,坏的地方就是这个风铃档的这个冰凉,这个电阻坏了,这个保险看起来是好的,你可以看到啊,保险看起来是好的,这个表凉到风铃档凉一下。等下。这个电表啊,看着是好的,实际上是坏, 拿一个好的给他换上看,试一下, 这是新的宝典啊,好的, 试一下啊。 哎,好了好了,就这个电阻,应该是个四点五点一欧的一个保险电阻,等下给他换掉。 这个电阻已经换过了,然后蜂鸣挡不响。嗯,带换了一个蜂鸣器试一下啊。好,现在问题已经解决了,我们把这个东西给换上, 我们试这个遥控器的好坏,看这个功能正常不正常。好,灯亮没问题,看一下这 功能没有问题呀,好了,这个万用表就全部修好了。 已经修好了,听一下啊,哎,好了,别的功能都正常了,调下电阻挡十六,哎,好了。

今天教大家欧姆党的正确使用方法。很多朋友不知道我们在使用欧姆党的时候,应该在什么时候切换良辰,我们先看一下欧姆党总共有五个良辰,分别是乘以一一直到乘以十克, 其中乘以一到乘以一 k 是用到万用表内部一点五伏电池,乘以十 k 用到万用表内部的九伏电池。黑表鼻插抗插孔,红表鼻插正。 所以说在使用欧姆党的时候,黑表皮输出的是正电压,红表皮输出的是负电压,这个大家一定要记清楚,也是和数字万用表最大的区别。我们看欧姆党的毒素,在表盘的第一排,他的毒素是倒过 过来的,右边为零,左边为无穷大。欧姆掌的刻度是不均匀的,左 左边的刻度比较密集,右边的刻度比较稀疏。欧姆党的中心刻度值大概在十五这个地方。我们在测量的时候,指针越靠近中间位置,测量的毒素就越准确。 当指针太靠近左边无穷大,或者是太靠近右边零的时候,测量结果就不那么准确,或者说我们不容易读数,所以我们在测量的时候,尽量通过转换量程使指针靠近中间位置。 按照我个人的经验和建议,一般来说指针控制在五十和五这个范围比较好。在测量过程当中,如果指针偏转 幅度过小,在五十和无穷大之间,我们就应该加大一个疗程。 相反,如果指针在五和零之间,我们就应该减小两层。在欧姆档每次转换两层的时候,我们都应该进行欧姆调零,方法是短接两只表鼻,然后调整欧姆回零旋钮,使指针指到零位, 否则会引起较大的测量误差。欧姆党的毒素比较简单,就是刻度上的数值乘以良辰的倍率,就等于我们实际测量的数值。 测量电阻值的原则,组织小的用小的量程,组织大的要用较大的量程。如果你还不理解 什么意思,我给大家总结了一个比较笨的办法,就是尽量使指针指到五到五十之间。比如说我们测量零到五十欧的电阻值的时候,就用乘以一档。测量五十到五百欧的时候,用乘以十档。 测量五百到五克的时候,我们只用乘以一百档。乘以五克到五十克的时候,我们用乘以一克档。 在五十克以上的电阻值,我们用十克档。测量通断的时候,我们用乘以一档或者十档。 因为你如果用更大的量程去测量通断,可能有时候明明是接触不良,而指针看起来好像是指到接近零这边,以为是导通,从而误判。 测量漏电的时候,我们就用时刻档,因为时刻档有轻微的漏电或者绝缘不良,就可以检测出来。如果你用小的档位去测量漏电或者绝缘组织,基本上看不到指针的偏转,而实际上线路已经漏电了。 下面我给大家示范一下。我们不知道这个电阻值是多大的,然后这个档位也不知道调到哪里,我们先调到一百哦。 指针调零, 然后测量, 你看他基本上指到零位了,这个电阻值是多少就测量不出来。所以我们就要减小档位, 把档位降低, 降到一把,然后调零,然后再测量 这个是五五点一欧的电阻,所以说这个小的电阻你不能用大的量程去测量,用大量量程去测量的话,他都是基本上就算是短路了, 读不出来。我们再拿一只比较大的店主 这个电阻就比较大, 现在调零,我们测量一下,这样测量的话这个电阻基本上没有导通, 基本上就是认为是开路。然后我们所以说要换大的量程去测量大的电阻,我们直接调到十克调零,然后测量这只电阻 大概是三十三克, 他的毒素大家有没有理解? 他的毒素就是 现在是一点二,我们调到一 k 钥匙指针指到中间位置, 指针在十二,这个刻度档位在一克,那么这个电阻就是十二克。好,谢谢大家。

好好的一块万用表,你们非要让我拆开来看一下,拆吧, 九伏电池, 一点五伏二号电池, 保险丝配的保险丝比较多,我就用这个袋子把它封起来,然后装在这里备用。 两颗螺丝, 这个是镀锌板,防干扰的, 里面就是这个样子。这个是表头,表头的话有的型号是内磁的,有的型号是外磁的,这个是外磁的表头,外磁的表头表头的个子比较大一点,他的线圈是在中间,外面是泳池体, 内磁的表头比较小,内磁的泳池体在中间,大概有这么大,然后外面是线圈。 经常有网友问我,内磁的好还是外磁的好,其实内磁和外磁他的灵敏度和主抗都是一样的,只是说外磁的他这个 指针的阻尼比较大,偏转比较慢一点,内次的表头指针偏转比较快。再看一下线路板, 这个线路板有两种,一种是镀金线路板,用来原件是贴片原件,像这一种就是开关线路板,开关线路板是用的这种比较大的这种精密电储分离原件的,这个黑色的是蜂鸣器。再看一下另外那一面, 这一块是塑料板,不是那种线路板,他的零件全部是一个一个 独立这样焊起来的。这个是欧姆回零旋钮电位器,这个是测量三极管,放大倍速的擦脚擦脚孔, 这个蜂鸣器,这个是康铜丝,就是测量大电流的时候作为分流电阻。这个万用表看起来是手工制作的,有没有一种古老的感觉,每天分享电工知识,谢谢大家。

统一回复一下,有关四期形指针是万用表的几个常见问题。首先如果说我们在使用欧姆档的时候,特别是乘以一和乘以十档,当我们短接两只表笔调整欧姆回零旋钮, 如果旋钮都调完了,指针还是没有调到零位,那么就需要更换万用表的电池, 这个万用表有两个电池,一个二号的一点五伏电池,一个九伏的电池。第二个问题就是咱们在 装电池的时候要注意电池的急性,这个二号电池比较好区分这个九伏电池大家要仔细看万用表里面有那个正负极,还有电池上面有这个正负极, 不要装错,装错的话有一个现象就是说会出现指针反偏,咱们在用欧姆等的时候,指针他会反过来转。 第三个问题就是咱们在使用欧姆档的时候,或者是电流档的时候,如果说保险丝烧掉了,那么这个保险丝是零点五安的快速保险丝,大家不要换的太大的保险丝。 最后一个问题就是指针式万用表有的是没有 off 关机的位置,那么我们在使用完的时候一般应该调到交流电压最高档,为什么要调到这个档位呢?因为咱们在下一次使用的时候,如果说忘记换档, 不会出现烧表的情况。指针是万用表,只是在欧姆档和蜂鸣档的时候会消耗内部的电池,在测量交流电压,直流电压或者是电流的时候,没有电池也可以正常使用。每天分享电工知识,谢谢大家!
