解放 gh 六机器已经上电开机了,但是显示屏是黑屏不亮, 我们给大家拆机看一下是哪里出了问题,刚才那种现象电流已经跑起来,系统证明已经是启动了。我们检查一下背光这一块,背光电路的话是在这一块,这一块的话是背光电路, 这是被刮一个,呃,升压横流的一个电路, 我们一步步测脸,看一下是哪里的问题。 先量一下输入,背光稳压电路的一个输入是在这个角, 然后是经过这一块芯片,呃,格力电感整理二极管横流输出的话是在这一块,这块的话是输出, 输出三十伏也是有的。然后再量一下那个单子的背光角的一个正极,这个电压也是过来了, 这个是负极,那如果有电压的话,没有背光没点亮的话,我们给他更换一个显示屏。好,我们给他更更换一个显示屏, 把这个沿的那个机器本身的给拆下,然后我们给他装一个新的一个,验证一下 不用接了,先切了一下背光这一块。三天, 哎,这个背光的话就已经亮起来了,那证明确实是显示屏的问题,我们给他更换一个显示屏,这个时候我们再来量一下这个电压, 我现在把这个放这里来吧,我们量一下这个电压这块吧,刚才的话是三十伏,三十伏的 这个背光电压的话就是十七伏。 好,现在这个显示屏的话已经拆开来了,这种显示屏的话是在这个外屏的背部, 所以说我们这种结构的话,需要把这个外屏拆了才能拆这个内屏,这种的话拆下的话不太好拆,没有一定的经验跟手法的话,尽量不要去等能把这个外屏给搞废。 好,我们现在把屏更换的话,显示的话就正常了,显示的话就比较完美了,那证明这条街我们已经给他修好了。
粉丝1.2万获赞2.9万

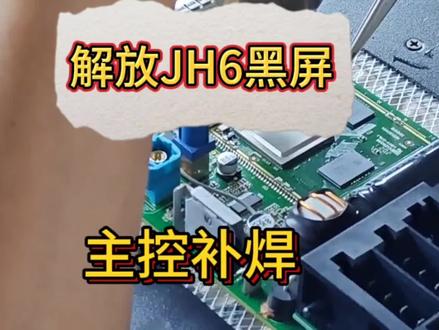

好,大家好,手上这台的话也是后车的一款真空导航 gh 六,这台机的问题的话是不开机黑屏,然后的话我们看一下我的一个维修湿度跟方法, 这台机的话我测试的话确实也是黑屏不开机,黑屏不开机的话,我们把电源给关上机的话 观察这个电流,我们维修的话一般是看这个电流,这种电流的话是系统没有跑起来,当系统跑起来以后,这个电流的话是三百多到四百多的一个构成, 也就是说他的一个电源的话是应该跑起来的,是系统没有启动系统的话是在这一块核心板这边 看 ddr, emccd 这种机器的话,我也遇到有好多也是之前的话,找了很多的一个原因,做了一很多的尝试,才定位到一个问题点 来的话,给大家做一个分享。嗯,这种现象的话,其实电压的话都可以不用去量的,基本上都是正常的, 五伏啊,嗯,滴滴啊的一点二伏啊,核心版的一些三点三伏啊,这些的话其实都是正常的。他能到两百多毫安的话,这个电流的话一定是电压是正常的。当然了我也同时给大家做个验证吧。 这个是第二来的话,这块的话是五福,五福的话是正常的。 来他的话是哪个地方呢?是这个地方没有五福,这个地方的话,五福的话只有零点五福,这个五福的话是靠这里来输出, 这里给他一个控制信号,这个五才会打开,也就是说是这块没有跑起来。这块的话电压的话也正常,我们看一下 这个一点一,这个一点零,这个三点三都是正常的,包括这四组滴滴啊,跟电的,一点零一点零,一点零一点零给这个两个滴滴啊,跟电的也是正常的。 呃,我之前的话也有对待过这个数据,因为这个安卓大屏导航的话,数据也坏的比较多嘛,但这款机的话是坏不好的。但是 我给大家做个验证的话,你们就知道是哪里的问题了。就是现在电流是零点二二吗?我们给他断电,然后用这个给他 压住,就是人为的让那个主控芯片以及接触到这个板上,再观察一下电流的变化。哎,这个电流的话就往上升了,看到没有 店里往上升的话,这个五福的话一定是打开来了,我们量一下这边这个点的五福的话是不是就起来了, 说明什么呢?说明就是这个主坑,主坑这块的话假汗呢,我们要把主坑给他重新 换一遍。加湿器这个问题的话就可以解决,我们现在给他做下加焊 这种板子的话,加温的话最好是用那个加热台跟风枪下面加热台加热,上面的话风枪加热模拟回的话,我们给他做一下加焊。 好,现在经过加热。我们再来看一下那个电流这个变化栏, 哎,这个电流的话一下子就跳到零点三三百多毫安了, 系统的话就已经起来了,我们再量一下,勾走电压。好,现在那个电流起来了以后 我们再来看一下这个电压这个变化。上电之前的话,这一组是没有电压的吗?我们现在量一下现在这个五伏的话,就是很稳的五伏了,这组电压就是这块坑子这里起来的话才有这个五伏电压, 这种情况我们就可以给他点个评论,正常的话应该是可以点亮的。好, 现在我们把屏粘上去的话就已经点亮了,可以正常开机了。个人这块的话也是正常的,我们给他连个喇叭听一下声音, 触摸这一块,那基本上的话证明这台机已经给他搞好了。所以说这台机的话,就是因为是 呃主坑芯片核心版的那个主坑芯片假焊导致的,给他呈现补焊修复。好,今天就给大家分享到这里,下期再见。

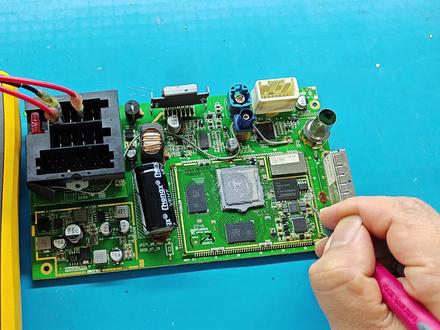

大家好,今天来分享一下这款机,这是山西一位朋友寄过来的解放 gh 六汽车导航联系我是说不开机,我们给他上下电看下电流, 电流的话是零点二四,零点二三,也就是两百多毫安的样子,他不会再往上升的,这种情况的话系统是没有跑起来,然后显示屏的话显示黑屏,我们给他拆机看一下是什么原因造成的。 刚才那种电流根据以往的经验的话是跟显示部分的话是没有关联的,需要维修主板这块的话,我们就拿开把主板给拆下来,这是主板的一个实景图,这款主板的话是二加三十二的一个配置, 然后的话这边的话是背面的一个实物图。遇到这种情况我们首先排查一下电源电路这一块,这款主板的电源的话是在这里整个有三路,这里一组,这里一组,然后这边的话有一组一二三三个降压芯片, dc、 杠 dc, 我们一步一步的排查,看一下是哪里出了问题。先量一下输入,输入的话是在这个电杆这顶二十三点二伏正常,再量一下这一组降压 十二伏正常,然后再量一下这一组降压五伏正常,剩下最后一组降压我们再量一下,哎,这就没有了, 这个电能跟那个电杆是并联在一起的,是不是?那问题应该就已经知道了,是因为这个电源电路的话没有起来,那这个电源降压的话,输入我们再量一下,看一下是有没有 输入的话,这边的话是第一角,十一点三伏是有的,然后输出没有, 我们之前讲过有输入没有输出,还有个关键角的话就是死人胶,死人的话是在这个电阻这一端,我们给他测试一下,看一下他的死人信号有没有过来,没有, 也就是说这个芯片的话是因为没有使能 cs 信号,没有把电源给打开来,所以说没有电压输出。 然后我们查一下这个控制信号是从哪里过来的,由谁来控制好。经过反复测量的话,这个 d c 跟 d c 控制角吸烟角的话,这个电阻的话是到这个模块这一点来的,说这个模块所控制,我们给他测试一下这边这个电阻, 然后他是到这里来了,是不是封面器已经响了,也就是说这块降压电路的话是靠这个主模块来坑值,我们要排查一下这个主模块是出了什么异常,火星模块屏蔽罩我已经起开来了。 这一块的话是核心版的一个电路,我们先排查一下电源,电源的话是由最大的芯片所坑值,这些颗粒电杆跟这些力波电轮的 话是电眼的一个输出,我们给他上个电,测试一下电眼这块上电量一下这个电压,没有电压,没有电压,零点四伏,然后这里还有四组 没有电压,没有电压,没有电压。哎,那就奇怪了,感觉的话应该是 核心版的电源没有跟过来,所以说他这个没有跟踪,我们查一下他的电源输入, 经过反复的测量的话,这条线路是模块的电源输入,这一条这里打了六个勾坑, 然后缠到这个模块这边的输入角这里来了,这里是电源输入,那这一单的话是 dc 杠, dc 就是降压模块五伏这边的一个输入,经过这个限流芯片给的这个模块 更点,我们可以测试一下。主看这一块,刚才我们量了这档,这电能的话是五伏,五伏的电源的话是经过这个过孔的话,到这里来了, 我们给他拆四下腾达 啊,是不是到这里来了?到这里来了一下,然后这里经过一个限流芯片, 限流芯片的话直接到这个电能这里来了,这个电能的话然后直接打勾 c 线路的话,他直接是打的勾 c 到这里输入来了 啊,是不是就这么一个电源输入的一个流程,我们给他三个电测试一下, 好,我们上电。刚才测量的话,这个五伏的话应该是有的啊,对,是有的, 这边的话,五福的话经过这几个勾坑到这个限流这一单在这里来了,限流芯片输入单这里来了。好,我们再测一下那个限流芯片的输入三点这一单, 哎,这一单的话五福的话也是有的,然后经过限流输出的以后,哎,这里就没有了,可以看一下是不是输入有输出没有,那是不是这个芯片坏了,我们测量一下这个芯片看一下, 我们先量一下这个芯片的坑子角,坑子角的话是靠这两个电阻一个分压给的这个芯片坑子的,这坑子信号也有了,但他确实没有输出,奇怪了, 好,经过我反复的测量的话,我发现的话是负载挡路了,我们测试一下输入,你看输入的话组织的话是正常的,但是输出的话零哦,直接就是零哦,打到电阻档 思想,是不是啊?被地挡路了,所以说他这个地方电压的话没有了,他已经是限流的,这个芯片的话已经起了保无作用了。我们来查一下这个负载为什么会挡路, 挡住的话可能还是在这块电路,这块一个测量分析的话,还是判断这个电源芯片损坏了,这是一个电源管理芯片,五伏进来以后,经过他转换成一些 更点电压给到核心芯片, d d r e m c 一类的,我们把这个芯片做下更换, 更换过的芯片的话我们给他洗一下,这芯片表面的话很多,那个作焊机我们给他洗一下,清理一下 来,再做一下那个主抗测试,看一下是否还会存在挡路了,刚才是这个角这里挡路,我们测试一下, 哎,现在的话就已经不打撸了,零点三八六了,刚才的话直接是对立打撸是零, 那我们这种情况的话就给他上下电测试下这个电压了,测试电压,我们万用表打到电压档,然后先测 之前这个挡路的这个五福过来了,没有 来上电,这里输入五伏有了输出,哎,现在这个电压的话已经有了, 然后再量一下这个核心版的电源管理芯片的过路输出,一点一二,一点零伏,三点三伏,这边还有四路, 一点零,一点零, 一点零,一点零,这个版的话电压已经跑起来了,然后再量一下这一组,之前这一组 的话是没有电压的,哎,五伏五伏就已经过来了吗?正常起来了, 这个这个舞不起来的话,这个控制控制信号一按的话肯定是已经过来了,我们量一下三点三伏,是不是等会我们给他点一个屏, 正常应该是能点亮的,因为电压已经起来了之后再给大家做下维修。思路,一个整洁,我们电源加压这块的话分为三个电路,这个是涨十二伏,这个是涨五伏,这一块的话也是涨五伏, 但是这个的话五伏的话是靠这边的坑字核心版的,坑字核心版的供电的话是这一组的五福输入,所以说这台机的话,刚才的话是五福的话供电输入没有,我们查到是这里 没有吗?这里没有,但是他电压已经输过来了,是因为负载挡路造成那个电压没有。 最后我们是把这个电路修起来以后,然后这个控制信号给了这个电源管理芯片,那这组五伏才打开来的。这组五伏起来了以后,整个电路的话就已经跑起来了,就是这么一个思路, 我们一定要知道这个原理逻辑,才能找到问题的所在。 琪琪,我们已经收好外壳了,来上电给他做个测试,之前那个电流的话只有两百多,我们现在看一下, 哎,这个电点的话已经升到是四百多毫安了,接近五百啊。然后显示屏已经点亮了,那证明刚才那个版的话就是那个点的问题, 我们给他做下个人测试,确认 ok 的话就可以给他打包发货了。现在我们给这台机做下个人测试,首先我们给他连个蓝牙, 蓝牙及声音都是正常的,然后测试一下触摸, 触摸也是灵敏的,再测试一下内存卡,看能不能读它,这款机的话是带四路监控,内存卡回放的视频也是正常的, 那证明这台机我们已经给它修好了。如果你的解放 g h 六同样有黑屏不开机的问题,可以联系我,马上给你们解决。

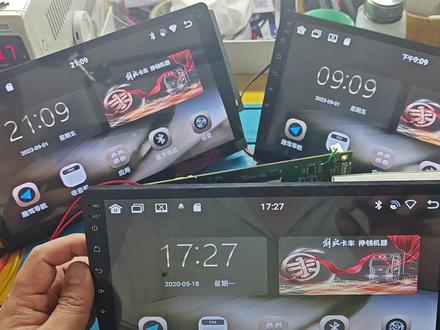

好,大家好,今天给大家分享的这三台机的话是解放街区那个四路监控,后车监控导航,嗯,这三台机的话还是比较有分享的一个价值的。这三台机的故障现象的话就是说,呃,不稳定,有的是开机,有的是不开机, 呃,有,其实有两台机的话是经过几任师傅的维修了哈,来,拿来我们这里维修,然后的话也是花了很长时间把,这个也应该找到他的故障现象的话就是说就是修好了站会车站的话, 嗯,当时是能开机的哈,然后的话经过运输或者是说长时间老化了以后,然后又黑屏了,然后拆下来以后寄到那个我们这里维修的话又是能开机的,就是说不稳定,开机不稳定的一个现象。 哎,我给大家分享一下一个维修的一个构成哈。好,我们以这台机为例讲解他一个维修的全构成啊。呃,这台机可以看一下,也是维修的伤痕累累。 这些黄胶被上人工师傅的话已经是除掉了,之前可能怀疑黄胶有问题,黄胶会腐蚀板子吗?然后的话下面的话一些线路看一下,这些线路的话他也是做了一个每条线路的检查排查,看看有没开路,然后这个模块的话他也做个补换。 嗯,当时的话拿到我们这里的话,有模拟出来的话不良现象就是黑屏不开机。之前我们讲过这台机的一个跟踪流程,信号流向,电压流向,就说首先这个地方的话,它会产生一个输入嘛,这是输入二十四伏输入,然后经过这个 dc 杆, dc 经过啊,应该是先经过这个这个 dc 杠 dc 的话,这一组 dc 杠 dc 的话产生十二伏,十二伏,再经过这个 dc 杠 dc 降压产生五伏五伏,然后再给他模块 火星版,火星版启动了以后给了控制信号给到他这里,还有组 d c, d c 给了控制信号给他的话呢,这里的话才会打开五伏, 嗯,当时的话黑屏不开机的话,前面这两组都是正常的,这一组没有,这一组没有的话,也就是说这个核心版没有跑起来,也是核心版这里的问题,核心版这里的问题的话我们 也做了很多的一些维修的一个蚕丝。首先我们是排除的这个电压,电压这块的话都是正常的,我们给大家做个测量,这一块的话是一个一点一伏, 这块的话是个一点零七,这一块呢是三点三等,这里还有四组一点零等,这个的话是一点零等,这里还有一组 一点零,还有这里还有一组一点零。好,电压当时的话出现问题的话,测量的话是比较稳定,所以说也没考虑电压这一块。那大家知道这个安卓机吗? 呃,系统很容易损坏吧。然后我们给他更换了一个 emc, 一个芯片更换了一个 emc 芯片,曾用砂锅数据的话,哎,还是一样的,就是那个还是黑屏还是黑屏不开机, 黑屏不开机的话,然后也不知道怎么左搞搞右搞搞,后面好了,好了话也找不到原因了,找不到原因的话,然后就给他 cpu 加焊了一下,加焊了一下又还给客户了,还给客户,客户的话 打回去粘机,粘机的话他是当时是好的哈,确实也是好的,所有的功能都正常的,然后老化了个几个小时,在车上就是老化了几个小时,在路上就是呃,使用了几个小时以后又黑掉了,黑掉的话呢?又返回来了,返回来我们一量的话,这个点的话又是没有控制信号。 嗯,这个点的五福的话还是没有输出,那证明还是在核心模块这一块,核心模块这一块的话,后面我们就呃给他成新 换了一个芯片,后面把这个芯片也买回来了,可以看一下这是他的一个主芯片 mt 二七幺二给他换了个芯片,然后 这个钢碗直球,刚开始是直球哈,曾经曾经给他那个直了下球,担心他是假焊的吗?然后给他直球,直球的话还是不行, 然后面的话买了个新的芯片给他粘上去也是不行啊,这个数据也换过了,主芯片换过了还是不行呃,然后后面的话又是把那个低低压 给他滴滴啊曾经给他做一个更换,可以看一下这个是这款的滴滴啊滴滴啊滴滴啊的话我们也是给他开了个找了个干碗。找了个干碗这个干碗吗?这个是我们这款滴滴啊的一个干碗, 这个是哎,在这个位置,他这个分站的话是 bg 两百,因为还有两百个球吗?就是迪迪亚斯的一个 bg 两百一个钢碗 给他钢网的话曾经也是这样子,跟 cpu 一样,先是拆下来重新给他指着球,指着球也不行,后面也买 买两个新的弟弟啊去换,换的话也还是当时是好的哈,这是第二次还给还给客户了,也是好的也是好的话在我们这里老化也是没问题吗?没问题,我们后面的话就还给客户了吗?还给客户,那又很奇怪了哈,又回来了, 客户反应的话还是这样子,就是老化一下的话又不行,老化一下又不行的话,我们后面没办法,该想的地方都想了,该怀疑地方也怀疑了,后面就买了个这个模块,这种模块来给他做一下更换,把这个整个模块都换掉了, 把这个整个模块换掉的话,然后在我们这里做老花,哎,也是,当时是好的,然后老花了一个晚上以后问题就出来了,冷极了 以后,冷机再开机的话,然后又出来了,又不行,然后我们就是给他加加热,加加热好像也好了,然后有的是敲打他一下也是好了。 那我们就是怀疑的话,可能是这个核心板都换过了,那肯定是底板的问题了吗?是不是底板的问题的话,所以说我们就是只能说是采用那个电压监控,信号监控的一些方法了。 等下我们就连这块的话,是火线板电源输入一个主电压吗?五点二伏,哎,他经过经过这块可以看一下这边的电路况哦, 可以看一下,可以看下这边的一个电动,就是在这里,在这里哈,这里的话五点二伏经过这个, 嗯,限流保护电源芯片,然后走这里走这条线路,给大家放正,放近一点看一下吧哈,放近一点看一下, 好,我给大家近距离看一下这个五伏电压的一个输入线路走向,我们五伏经过这里过来来,经过这个线流芯片来经过这里输出嘛?来,走走走走走走走,走到这里来嘛?走到这里来,让他打扣孔嘛?打扣孔上气,上气,到我们的核心板那里去了。 核心板这里来了吗?到这里来了吗?到这些地地方,到这些地方来了。这个是我们电源管理芯片产生电压, 呃,他这个五伏主电源信号流程是这样子,嗯,刚才我们看到他那个五伏线线路流向,然后到这里来以后,所以说我们就 给他做一下监控,做下电压的一个监控,把这个万用表的话一直挂这里,一直挂这里来去量量那个电压,当出现问题的时候,他这个电压的话会跳变,会做一个跳变的过程, 这个地方跳变的话,但他输入的话也不会跳变,输入的话很稳定,但是这个地方的话会拉低,会拉低。那证明什么?证明这条线路的话有问题,这线路的话,但是除了这个 p、 c b 板那 pcb 版的话,一般藤轨的话是很少出问题。那所以说我们怀疑的话可能是个孔有问题,因为他是个孔上来的吗?大家可以看一下我现在在这里飞了根线吗?就是当时的话,测量到的话,他的个孔就是个孔的话,就是我们我们 pcb 的话 需要这里打孔吗?再粘上来吗?粘上到成这个底层,粘到表面层吗?他过孔的话有内阻,有内阻的话,所以说他就,嗯长时间老化以后他会产生内阻,能造成那个电压不稳定,电压不稳定的话能造成待载能力差。 我给大家量一下这个内阻啊,现在这款板的话他也是有内阻的,我给大家量一下。好,我们现在把这个挡路的线就是我们五福底部的从这里飞上来的线,给他起掉,给大家做一下测量模拟,见证一下这个这个内阻的问题。我们现在给他焊掉,焊掉让他开路 也啊,也不是开路,不是不让他避免一个导线,我们给他焊掉,焊掉的话,然后我们现在给他做下测量,这个的话万一表的话打到电阻的,打到电阻的, 达到电阻的。然后我们这一单的话是这一单的话是五福的一个输入码,可以看一下这个地方,这个地方码位,这是五福的一个输入, 先先用分明器量一下哈,这个的话他是输入在这里麻烦,这些地方都是五伏的输入,五伏的话也是到这些地方来了,这都是五伏的一个输入。好,我们可以量一下哈,量一下的话我们给他 两下那个这个点输入点来到到这个底部,底部的话就是五福这点五福这条数,嗯,来我们再量一下底部,底部的话就是 这条线路吗?经过这个线流芯片到这里来了,这个六部电脑吗?来这里打过孔的吗?我们量一下,量一下他的主看, 哎,可以看一下是不是有六十多个 om 的电阻,有六十 om 的一个电阻,所以说就是因为它够肯, 勾肯的话就是 p c b 版本身的问题,我们这种的话这个的话叫 p c b 版吗?这是叫 p c b 页吗?就是说是 p c b 版本身,勾肯有主看,有主看的话来源它的话就是, 嗯,主宽有高有低的时候能造成这个电眼待载不行,待载不行的话,所以说就经常会造成这种这个核心板一下子起来了,一下子就起不来,呃,就是不稳定的一个现象。所以说我们后面的话就直接让他 从这里飞跟粗一点的导线并到这里来,然后长时间老化的话就不会有这个问题了。也就是这个问题的话,真正的原因的话还是这个板材, 这个板材质量的问题,也不是说芯片的问题,嗯,不是说数据的问题,就是说是板材的问题,板材够肯够肯够肯不通够肯有内阻的问题, 我们这种的话给他避免一下挡路一下就可以得到解决了。这三台机的话我们都在长时间老化,老化了已经有一天一一天一天多了,然后的话目前的话没有再发现问题了。 好,今天的话主要给大家分享到这里,我觉得这也是一个很有分享价值的一个案例啊,感谢大家的收看。
