要想彻底的把这个卷帘门电机电路给他搞清楚,其实没有大家想象的这么简单,我们还是有很长路要走,但是只要你愿意慢慢的来听,我就慢慢的来把它给讲清楚。肯定能讲清楚啊, 卷门电机这个马达出来五根线,有两根颜色一样的是温控线,就是电机转到一定程度的时候,电马达发热,防止马达烧掉,就会有两根温控线来去控制他的温度,温度到了之后电机就会停下来。另外三根 这个是公共线,这个两个呢,一个红色,一个黑色,一个上一个下这个每个厂家这个四根颜色都是一样的,只有这个中间一根颜色可能有各不一样,但是大同小异啊,我们不用过多的去理会,这两个是电容器,电容器不需要呃,怎么 去过于去想啊。然后这边呢四个是巧推线,也是防雷器,具体能不能防雷你自己去猜哈。中间两个是两百二十伏交流电,他最大的作用就是把交流电转换成直流电去给这个刹车线圈去供电,刹车线圈用的电是直流的啊, 这个两边的这个两根线是给他供电的,中间是两百分交流,这边是形成线,两根是上,两根是下,颜色呢也不用去过多去考虑,每个厂家颜色不一样。 然后呢就是这个遥控器的线,遥控器的线一共有六根,两根黑色的是电源线,这个两根黑色的是电源线啊,然后这边四根红色是暂停,绿色是公共白色, 黄色一根是上,一根是下,这个六六根线几乎都一样,大家再看一下,这是接手动按钮的四根线,这个就不一样了啊,红色是暂停这个,黄色是公共白色和绿色,一个是上一个是下,这个可 跟这个遥控器的不一样啊。另外最后两个就是电源线,电源线没什么好讲的,今天就先把这些线跟大家跟他讲清楚,下一个视频更精彩。
粉丝7.4万获赞30.9万

咱现在讲一下咱们这款卷咱们开关的机械方法,首先来说咱们这款卷,咱们只能适应这种卷,咱们后面有四根线,然后这四根线啊对应的,咱们看一下上面的按键,这是上,这是中间那个是暂停, 这个是虾酱,虾酱就相当于是关闭吗?咱们可以这样对应的上升暂停,虾酱这个红色这个这个线,咱们要记得这旁边红色这个线他是一个公共线, 然后咱们只需要把咱这个原来的开关这个线拆掉对应的接,比如说这个最上面的按键,如果原来的开关他是占,他是上升的话,咱们接到上升这个孔 后面的线路就是对应的直接接上就行, 这个是上升, 下面这个白色这个是下降,咱们这个按键还剩 中间这个啊,这个是暂停键,一定要按实际的位置接,不要看颜色,因为颜色现在发现有很多这个颜色他是不标准的,要对应的位置接, 咱们看一下上升下降暂停对应的接好之后这个红色的线。 clm 公共线,一般这种红色的线他一般情况下红色还是对应的 这个线,咱们接到这个公共线里面,一定要记得啊,咱们这个线是对应的接线 上升,咱们看一下上升下降暂停,咱们这个也是上升下降暂停,这个对应的接上之后这个是公共线 c 位 m, 然后接好这四根线之后,需要再引两根线 引过来一根火线,再接过来一根 零线,因为在需要火线和零线给开关面板进行供电, 这是火线,火线零线从外面单独引过来接过来这这四个线对应的,接好 这个开关面板就接好了,咱们一定要是接之前先把咱们这一个进行拍照,留一下具体是哪个线路啊什么的。如果来说现在这个线路接好之后上升和下降, 咱们要记得咱们固定到底盒里面是线的位置在上面啊,要是这样固定,而不要是不要是说这样倒立的固定,而是要正着固定。固定好之后,如果咱们接上开关之后,点击上升 成,点击上他成下了,下他成上的话,把这个上升和下降两个线对调一下,对调一下就行了,这个就是说咱们一个接线。

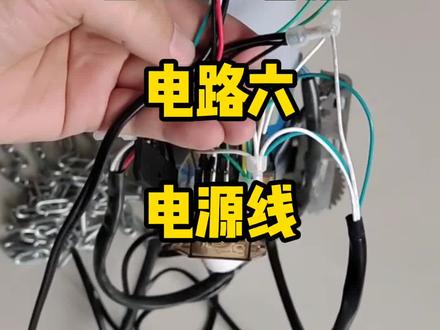

卷帘门外挂电机,他这个电源线有时候一掉,有很多人都不知道该往哪里接。今天我们来仔细的讲一下这个两根电源线他是接到哪里的。首先电源线其中一根 看啊,这个其中一根是接到遥控器的黑线上面,遥控器里面有两根黑线,随便一根黑线接到这个一根电源。然后另外一根咱们看他是接到哪里的,是通到这个继电器,通到这个继电器, 在这个继电器这里,两个继电器都要跟这个电源线来接起来。马上我们会有一个图片来跟大家看一下,因为这个里面线太多讲不清楚,他是这一根线,是连到两个继电器上面的啊。 好,我们再看另外一根电源线是接在哪里的。另外一根电源线,这个红线和黑线是遥控器里面的另外一根黑线和遥控器的暂停线。啊, 这个红线是暂停线啊。 还有一根绿色的线,我来跟大家说他是系到哪里的,这个绿色的线是系到桥堆上面来的,大家看到了吗? 这就是两根电源线的接线方式,马上我们会有图在后面,大家仔细的看一看。

其实想捋清这个卷帘门的电路啊,没有那么复杂,大家仔细听,我来去慢慢的去讲,你肯定能把它给了解好。 卷了门电机,首先呢马达上面有五根线,再一个呢,这个行程开关四根线,还有一个电源线两根线,还有一个呢遥控器是六根线,手动按钮四根线,这个电容器 两根线,还有一个就是这个桥堆,也就是我们说的防雷器有四根线,这个呢是刹车线圈两根线,把这些线通过 这个小继电器给他连接起来就行了,我们下个视频再去慢慢的讲解他们之间的连接方法。都看到这里了,还不点个赞吗?

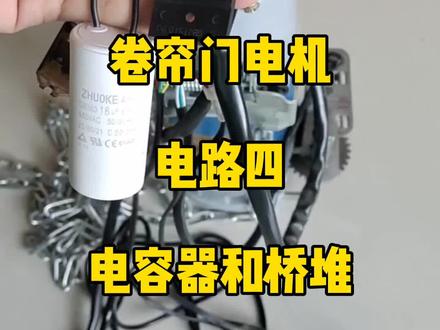

今天跟大家讲一下卷帘门电机的这个电容器和这个整流条他的接线方式,他的接线方式呢也比较简单了, 这个电容器就接马达的正转和反转,就接马达的红线和黑线上面这个整流桥呢,中间这两个是接电源,这个刹车线圈是接到这个整流桥的两边的这个线。大家看一下这个中间这个两根线怎么接啊?其中一根是接到这个电源线上面, 这个电源是几个并在一起的啊?另外一根是接到马达的温控线上面,大家看到啊,这个白色的就是马达的温控线。好了,今天就讲这么多,下期更精彩。

今天跟大家分享一下。呃,这个外挂电机,你再接一个手动开关,怎么接他的这个上呢?是跟上接起来,下跟下接起来这边的公共线,然后跟这一个的暂停线给他接起来。 从电机出来里面这一根公共线,然后跟这边的公共线接起来就可以了。我来跟大家通个电试一下。好,下面我会 两张图发给大家。呃,大家如果说觉得有用就收藏一下。呃,免得下次用找不到。好,谢谢大家。


今天跟大家讲一下卷帘门电机手动按钮四根线,他是怎么接线的啊?首先这个黄色是公共线啊。手动按钮黄色是公共线,然后跟遥控器这个接线的绿色公共线是接起来的,这两个都是公共线,只不过颜色不一样, 白色和绿色一个是上,一个是下,要接到这个继电器的上行程,这个接点上和下行程的这个接点上也就在中间哈。这个红色是暂停,接到继电器的这个暂停点上,他这个暂停点 跟这个暂停点是连起来的,这个继电器这个暂停点和这个暂停点他们是连起来的。好,手动按钮他的接线方法就是这样子的。

电动卷的门,电机要多接一个手动按钮,他该怎么接线?我来跟大家仔细的讲解一下。他的接线方式非常简单,这边是主按钮,这边是副按钮,上和上接起来,下和下接起来,这边的公共和这边的暂停接起来,然后电机的公共线 和副按钮的工位线一接起来就可以了,我们来通电试一下。 这个是机械图,可以点赞收藏保存一下。

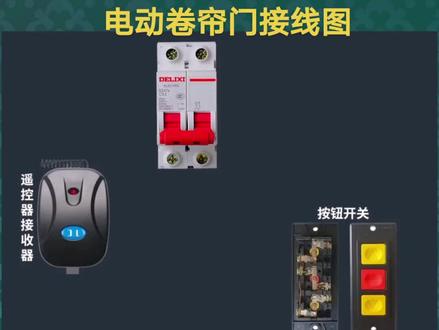

电动卷帘门控制正反转原理通电,按下下降键,卷帘门下降,按上升键,卷帘门升起,利用微动开关实现上升下降限位,建议收藏。
