cad外角尖内角圆五角星怎么画

cd 优合绘制五角星，首先输入快捷键 pol 空格，输入侧面数五空格指定一个中心点，再指定内界圆给到一个五边形，然后再通过 l 直线连接他的每一个点。 ok， 再把五边形外框给他进行删除，五角星就出来了，但里面还可以进行修剪。 tr， 按两侧空格选择对象就可以进行修剪。 ok， 你学会了吗？

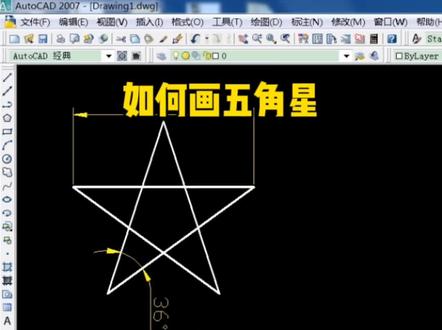

cad 操作基础练习六，绘制五角星大家好，今天给大家带来 cad 超过基础练习的第六项，绘制五角星。 以屏幕中所示的五角星为例，该五角星的边长是八十，每个角的角度是三十六度。 首先我们从一点开始绘制输入直线的命令 l 点空格键，在屏幕中任选一点作为一点水平移动光标，输入距离八十点空格键。 然后我们从三点绘制到五点，在直线命运下使用相对极数标的方式进行绘制，输入圈 a， 然后输入距离八十，输入小于号，这个时候我们需要输入角度，在这里我们输入的角度是负的一百四十四度 点空格键。现在我们需要从五点会用到二点， 仍然是采用相对及坐标的方式输入圈距离量是八十，小于号，现在输入角度，这时的角度是七十二度，我们输入七十二点控额键。 接着从二点绘制到四点，采用的是相对极速表格方式，输入 china， 仍然是距离是八十， 输入小于号，我们需要输入的角度是负的七十二度点空格键。最后呢，将一点和四点使用直线命令进行连接， 最后点空格键退出命令，这样一个五角星变位置完成。 绘制这个五角星的时候，我们一定要在绘制前注意，我们需要输入的角度 需要提前算好，并且呢，角度是有正负的，你学会了吗？

今天教大家如何画一百长度的五角星。首先按快捷键 l 空格尖椒关掉，输入 sift 加二一百的长度， table 键七十二的那个角度，这边是也是 at 一百 table 付七十二的角度， 这边也是的，这边是一百的长度， table 一百四十四的角度，针胶打开一百一连就好了， 你学会了吗？学会了，双击加关注，谢谢。

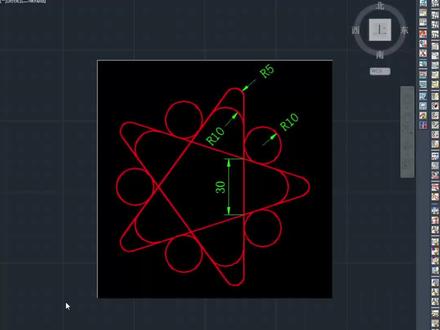

星星 cad 案例分享这节课我们来分享一下这个案例，通过这个图形呢，我们可以看到它是一个类似于五角星的一个形状，然后呢这呢有几个相切的圆，那么通过这个图形我们该如何来绘制呢？首先我们可以先绘制一个五边形 pol 空格 五回车，那么在这里呢，我们给出了一个无变形的边长呢是三十，那我们一空格制定一个边边长呢？三十， 好，那在这里呢，我们如何做成像五角星的这个形状呢？我们通过 x 空格点击呢进行分解，分解之后呢我们这端呢是一个 r 五，利用 f 空格， r 空格呢半径五七空格， t 空格进行修剪，我们通过两两倒角的方式进行倒角，点这个边，点这个边，这里点击 啊，那么这个形状咱们就要啊用呢，我们这呢有一个内弧，内弧， 我们利用 f 空格， r 空格给定概念十啊，那么取消修剪 t 空格， n 空格，点对直线点对直线段。好，那么这个内弧呢，可能是完成了，这里呢有一个圆 c 空格， t 空格相切相切，按键为十回车， 那后面的话呢，我们可以利用正列，那正列的话呢，我们在这里呢是没办法捕捉到这个中心的，我们可以利用一个圆三相切的方式绘制一个辅助圆，点击，点击，点击啊，那我们就绘制了一个这样的中心位置的辅助圆，利用 a r 选择咱们这个圆弧，选择这个切圆，确定，选择机轴，指定机轴的中心 点数量看空格回回车，确定。好，那么我们内部的这个辅助员呢就可以删除掉了，那么这个图形呢？我们就完成了，你学会了吗？

cad 画五角星的几种方法？第一种，先画一个圆，然后把圆等分为五份， 用直线依次连接这些端点， 删除点， 删除员这里进行修剪 p 二 第二种方法，先画一个五边形 p o， l， 然后依次用直线连接这些五边形的端点， 删除五边形，然后 tr 修剪。第三种，画一个五边形， 选中这个五边形 x 进行分解，导圆角 f 空格键二直是零 t 二修剪。 第四种，画一个五边五边形， 选中这个五边形点，选这个假点，按一下键盘的肯抽键，捕捉这一个点，这一个点， 这里拖过来。好点，这一个夹点，按一下 ctrl 键，点这一个点，这个点这里拖过来。同样的点这一个 ctrl 键， 这个点，这个点 好，这一条， 这一条 好，这样这个五角星也画好了。

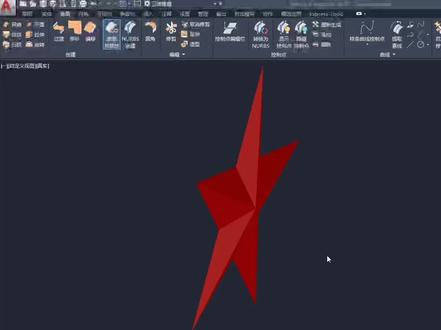

在 cd 中如何绘制一个这样的三维五角星呢？接下来呢，我们花几分钟时间来讲解一下。首先第一步，我们在 cd 中绘制一个多边形五边形 pol 空格，侧面数，速度五 内结语言多倍镜。画好之后呢，使用直线工具 ida 空格给他们连接起来，先把五角星的轮廓给他画出来。 画好之后呢，我们需要给他添加一个点，输入 po 空格，指定一个点，找到这个圆心， 这个点的样式呢，我们可以修改，输入 ddpt， 可以修改他们的点，样式就按成这样就可以了。好，现在呢可以把这个多边形删掉，然后把多余的线 两次修剪掉。修剪完成之后呢，我们修改他们的视图，视图可以给他改成西南等轴测。然后呢还有他的二维线框改为真实。 完成之后呢，给他进行一个面育， i g 空格选择，对象选中 面遇，完成。完成之后呢，我们选择这个圆点，他一下，接着点，中间这个线向上移动一个多少？呃，看你自己啊，如果说你要厚一点就厚一点，薄一点就薄一点，我们这里呢就输入一个 一空格，一有点太大了，太宽了，我们大概到这里吧，零点七，好，这个圆给他向上一， 之后呢，给他做一个放样，输入放样的命令 loft 空格选择洁面，再选择这个圆， 他们的这个五角星的这个轮廓就出来了。出来之后呢，我们空格一下，给他设置选择，然后呢把这个给他改成这个指纹， 然后点确认。现在呢这一个五角星呢，他的轮廓就出现了，但是现在他只有一个面，下面是平的，我们需要呢给他来做一个镜像，是三维镜像，我们来到这个三维间膜的空间，找到这个修改，第一个命令就是 镜下三位镜下点他一下，接着选择这个对象空格，下面有提示，我们找到这个 xy 平面，点击一下，接着呢随便点击一个点， 然后点否现在呢这个图形他两面都已经做完了，做完之后呢，我们可以把这个， 因为现在呢这个还是网格的，我们给他改成这个曲面，然后呢点这个造型，点完之后选择对象空格，他就变成一个尸体，到现在这里呢就完成了，完成之后把这个小圆给他删掉。这个点嘛，我们刚才添加的这个点给他删掉， 删掉之后呢这个图我们就绘制完成了，给他修改一下颜色就可以了， 改成红色。好，现在呢这个三维的五角星就已经绘制完成了，同学们学会没有学会，同学呢？来给老师点点关注。

cd 如何绘制五角星？首先输入快捷键 p o l 空格键，确定指定边数为五，点击中间点，按 c 选择外切于圆，完成五边形的绘制。然后用多段线依次对对角进行连线， 对中间多余的线进行修剪，即可得出五角星。中选五角星进行闭合处理， 然后以几何中心为圆心绘制一个外切圆，同时删除五边形。 快捷键 h 对五角星进行红色填充， 即可完成五角星的绘制。

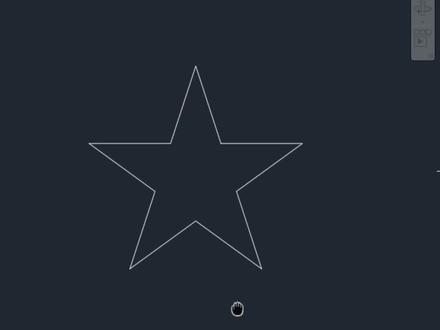

cd 中这样的五角星怎么画？我们输入 pol 空格，输入五空格指定中心点内切语言，然后输入一百空格，输入 l 空格，把这个端点连起来 空格，再输入 t r 空格，空格把这个多余的线给它删除，删完了以后空格再把五边形删除。

今天我们学习一下画一个五星红旗，先我们选择 ic， 画一个为两米四乘一米六的一个直线， 打这支线，我们选择矩形的横线的中心点和矩形的中心点，画一个参考线，然后呢， c o， 我们选择当前的参考线，单击一点，给他个 a， 针列为十米状， 再打上我们的 f， 我要布满啊，指定一点就行，再打 ceo， 同样道理，我们要单击数的三口线，给他个 a， 我们要十六， 再打一个 f， 我们要布满当前的这条点啊，然后选中所有的线，我们给他一个为灰的颜色作为参考线，选择 v c， 我们要在横的五竖的五位置画一个为大的圆作为五角星的，然后再做一个小圆，我们在第五个和第二的位置做一个小圆 啊，位置四十五度的位置，我们再画一个小圆通第三个格，然后我们在他垂直向下，在第三个的位置我们再做一个小圆，然后我们在第一个圆的位置垂直向下，我们再做一个第四个小圆啊，这 四个五角星的软我们做完。然后呢，我们可以选择 vl 之线，在这大于一点，我们要给一个五角星的一个角，把多余的参考线给他删除掉啊。 然后呢，我们选择为 p o l， 我们做一个小五角星，单击为五边形，单击一点，选择为内接一元，我们的角度一定要以横线的角度为主好，然后我们再选择 l， 之前我们打它一个对角点就可以 好，然后再把圆和多音形我们删除掉。第二个，同样方法一样，再选择 p u l， 一样 u l 选择为无边形，选择圆的中心点，选择为内接与圆，我们要垂直好按到出现同样的方法一样 好，然后我们把多余的线给他删掉，然后选他空格两下，然后呢，我们可以把当前的线给他删除掉啊，这样我们要进行一次性填充，我们选择为当前 黄的颜色，然后填充，我们要用实体填充就可以。好单击填充的区域啊，填充完以后我们换成所有物体，一定要给他一个边界线为黄的颜色啊，然后再选择为 h， 我们再填充外框的区域，给他一个为红的颜色。好空格，然后再把线我们都改成为横的边框线啊，这时候我们的五角星捧起就画完了。

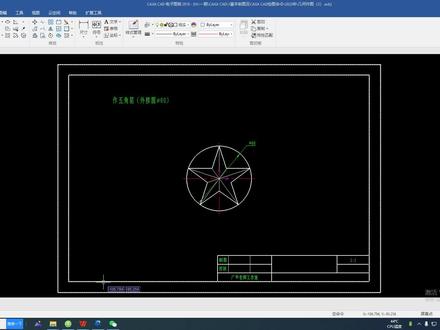

大家好，今天呢我们用咖色 cad 来做五角星，结果是这样子的，好，我们现在呢把它删除， 好，那么我们首先呢，我们把它转为虚线层，我们先做这个直径为六十的圆，选择圆的命令选择中心，这里头我们添加上有中心线， 选择中心，直径呢是六十回车啊，好，这样的这个圆就画好了， 那我们做五角星，那五角星的话呢，也就是说我们要把这个圆进行五等分啊，进行五等分，那我们可以用线段的方法，然后做出角 角度啊，做出多多大的角呢？我们可以做出是三百六除以五这样的一个角度。之后呢，我们去震裂这条线，也可以把它进行五等分， 那么今天呢，我们利用多边形啊，正五边形，我们利用正五边形来对圆进行五等分。 好，那么我们先选择中心啊，选择中心，那我们看这个位置啊，是不是五等分啊？哎，这是内内接于圆，对吧？哎，内接于圆，好，我们单击啊，确定 好这个正五边形，我们就画好了啊，这个正五边形画好了，那么也就是对应的他应该把这个圆进行五等分 啊，进行舞蹈分，那么接下来我们就可以采用啊，我们用手绘五角星的办法啊，去去连啊，手绘五角星的办法，我们应该是这样的，对吧？从这一点出发，那出发，然后斜过来，上去， 下来，哎，然后，哎，好，这五角星就确定下来了啊，确定下来了，那么接下来我们进行修剪，进行修剪好，我们把这边修剪掉， 修剪掉，修剪掉之后呢，我们把它进行装饰一下啊，装饰一下，然后就让他有立体感。 好，我们来选择 这个呢，我们也可以连一下啊，连一下，这样的有一种立体感啊，刚才我们可以啊，直接划过来啊，直接划过来 啊，好， 这样就有立体感了。那我们也可以。呃，利用泡面线的办法啊，我们可以把它进行啊，填充一下，那么他让他更有立体的效果。 好，这样他就有比较有立体的效果了啊，好，这个就是我们今天给大家画的五角星。

欢迎来到阿新讲透 cad pe 多断线如何使用，今天五角星连接做教学。输入 pe 单击空格，输入 m， 单击空格框选全部的线段单击空格。我们此时需要转化为多段线，选择合并，输入模糊距离，拉调长度，单击空格，结束命令。学习更多的 cd 知识，点赞、关注、收藏！

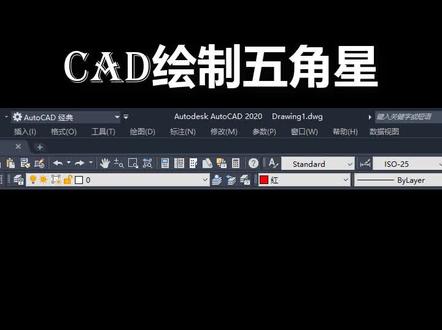

cad 绘制五角星绘制五角星有两种方法，第一种，输入 p o l 空格，画一个五边形，再输入直线命令 l 连接这五个角，连接好之后呢，五角星的形状也就出来了，那么我们把多余的线段删除就可以了。第二种方法， 输入圆的命令 c 空格，画一个任意半径的圆，接着输入命令 div 空格，选中对象， 对这个圆进行五等分，输入线段数量五空格，然后再连接这五个点，五角星就制作好了。我们删除多余的线段，这两种方法你学会了吗？

cad 画三维五角星，首先呢我们输入 pol， 确定输入我们的侧边数为五，确定随意指定一个点，然后选择内结圆，他的半径呢，我们给到五十，画出这个五边形之后呢，我们输入 l 连接五边形内部不相邻的两个点，所有的点全部都连接，我们来画一个五角星， 画出这个五角星之后，我们来输入 po 点，选择我们五边形的终点，点击一下我们这个点下来就画好了，再把我们的五边形删除，然后我们输入 t 啊， 快速修剪，把五角星内部多余的线呢修剪掉，我们在框选五角星，排除点啊， shift 减选点，输入 g， 把它合并啊，合并在一起，然后我们输入 ig， 确定把它变成一个闭合的面，然后我们把它切换到西南等周侧， 选中我们中心的点，点击我们蓝色的向上的歪肘的方向啊，移动的高度呢为十好，这个点呢，我们现在就画出来了啊，画出来之后呢，我们使用放样的工具啊，选择我们的点，选择我们的面， 确定我们把它变成一个什么五角星的形式，对不对？这变成一个五角星，然后我们输入我们的 mi 啊啊，找到我们的 三维啊，三 d 到三 d 的一个镜像，选择，选择我们的对象，确定选择我们下方的 xy 的平面，随意的在你 sy 平面上，我们来点击一点，是否伸出对象，选择否完毕之后我们来看一下，现在呢，我们的五角星就画好了，怎么样，你学会了吗？
