一家 se 二个人维修拆机视频，大家好，这里是东玩西玩手机拆机视频，这一期我们拆的是一家的 ac 一二，废话不多说，开拆。拆机的话我们也是先拆后盖， 找到残疾的刀片，然后拆到后看看这个缝隙， 敲开这个边框的一点缝隙，之前的话我们拆机卡片， come on， 现在拆开来了，上面的镜片的话是可以进行更换的， 镜框以后呢他就跟后盖一体。现在的话我们来拆一下上面的， 现在我们来拆一下他的主板盖， 这款开关的话有一个 mfc， 然后这一块黑色的是一个三倍镜，然后这边是他的一个闪光灯。下面我们来拆一下他的喇叭， 这个是他的一个尾插的一个盖板，喇叭在这一边，哈哈哈哈哈， 那我们把它轻轻揉通一下， 主板侧的话这里还是有一个螺丝的，我们在拆线的时候也应该去 这一款是包邮。先插电池吧，插到电池，然后插平板， 剩下的话就是他的一个电子系统 dlp， 然后稳住器，因为没有新的面子了，我们用这个平面， 底下有双面胶胶布在平方上， ok， 下来了这个花就是他的一个 五千万像素，有一个极限，但光学程度， thank you。 这个话是存在如有飞子的地方，或者是他 cpu 的位置， 这一杆的话就是他的一个主板盘， 拆这根充电台的话要先拆一下它的小板， 先把卡存下来， 这个就是它的一个小版， 哎，这边就是他的一个充电排线， 这个喇叭量身出的话还是有双面胶枪的， ok， 看这个双面胶粘在上面的， 然后的话这里这是他的一个指纹，指纹的话从底下也可以撬开的， 这个的话就是他的一个马达，这一根的话是他的一个屏幕排线，这一根排线的话是他的一个 开机牌，这一根的话是他的一个音量排线，这三根的话是他的一个信号线，这个的话注意他的一个听口。

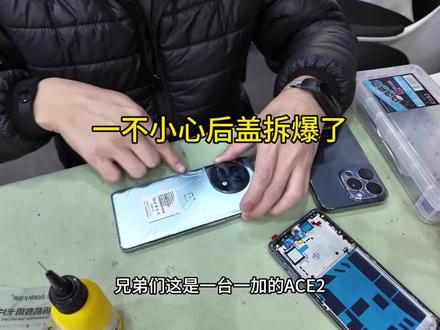

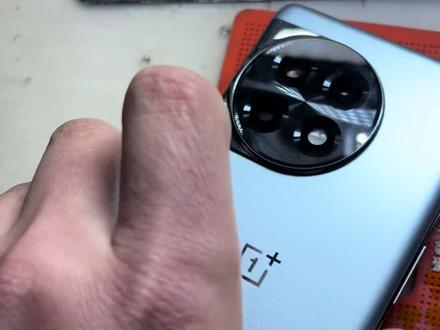

拆这后盖的时候一定要注意不能用蛮力，给他加热之后就是用啊刀片什么硬撬，就这个位置，这个镜片，这个位置，这个地方他是有打胶的，有条件的拿风枪吹一下，吹一下，然后然后往上一翘的话 用这个敲棒，用这个敲棒从这地方一抬的话他就上来了，千万不要用蛮力撬，蛮力扳的话这个后面玻璃会被你撬坏的。这地方他有有胶，打了胶的， 或者你拿加热台给他多加热一下，然后拿桥棒轻轻一挑的话，应该就下来了。

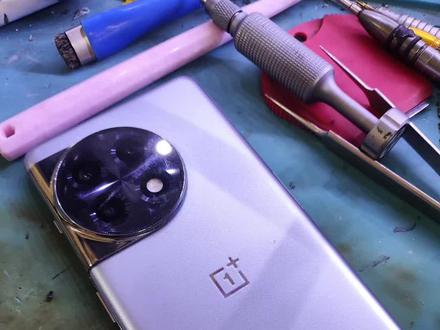

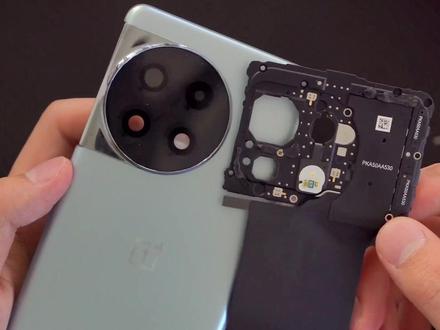

原来一加的三段式按键里是一块磁铁！主打性价比的一加 s 二发布了，我们来看看肩负着砸场子任务的 s 二刀法如何。 s 二后盖采用了家族式不锈钢镜头圈，如果我不说，你能分得清哪个是一加 s 二吗？涛哥来拆开看一下。 环境光传感器与闪光灯的位置在三摄的右下角，镜头盖四筒设计，一筒留白，不但美观而且诚实。这要是某些品牌主板，搭载满血版骁龙八加处理器和 superoocs 电源芯片，配合五千毫安时大电池，支持 一百瓦快充。 a 四二使用了与一加十一相同的大地主摄 imax 八九零，另外像双扬声器、短交屏、下指纹、 x 轴线性马达，该有的都有。原来备受好评的三段式按键里面长这样，为了防尘防水，其机械结构只有一根弹簧和一个钢球，通过这块磁铁 与中框内部的霍尔传感器相互感应，这个零件成本不低。 s 二的屏幕也使用了一键，支持七百二十赫兹触控，采用率的一百二十赫兹高刷，把手游体验拉到了全新高度。这样一款才两千多的准旗舰，你觉得这回谁会睡不着觉了？

最易难评的手机是哪一台呢？我是这一台一加 sr pro， 我们直接拆开来看看，作为三千档位，各方面都很均衡的手机，外观质感、细节他做的都非常不错，现在后盖已经打开了，我们挑开全部的接口，取出镜头，主摄是五千万像素的 ims 八九零，支持 ois 光学防抖， 超广角是八百万像素的 ims 三五五，微距是两百万的 ov 零二 b。 这里给你们看一下我拍摄的样章，光影和色彩的表现都是非常不错的。卸下螺丝，取出主板是海力士 lpddr 五 x 二十四 tb 的运存，然后我们再 再卸下八颗螺丝，取出副版部分，再挑开所有的接口，取出副版 type c 接口内侧有个防尘防水的胶圈，一个二点零的规格电池是一个五千零四十毫安时的双电芯设计，这个组合基本是三千档非常强大的存在了，而它仅仅是一个定位终端的手机。那么你们觉得怎么样呢？评论区我们来聊一聊。

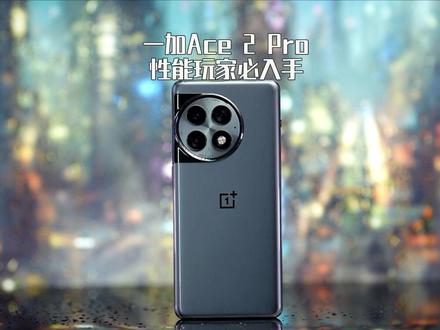

自从发布了一加 s 二 pro， 一加 s 二的兄弟们都哭晕在厕所了吧，今天就带你们看一看一加 s 二 pro 的魅力到底在哪？咱们边拆边聊。第一步，给它关机拔卡，取出卡坡。第二步，拆解后盖，加热后打开后盖的玻璃材质内冲缓存泡沫棉 做了很足。第三步，把主板拆卸下来，卸下十颗螺丝，敲开闪光灯组件的接口，取下主板盖板，他的闪光灯组件用后置环境光传感器和两颗 led 灯珠，这时敲开电池接口进行断电。接着敲开主板的所有接口， 学校所有摄像头，主摄是索尼五千万像素 imx 八九零，主摄 os， 光学方法超广角采用八百万像素索尼 imx 三五五，微距依旧是两百万的 o c 零二 c， 前置是一千六百万像素三星 s 五 k 三七九。卸下两颗螺丝，取出主板。主板采用的是单层设计， 接口四周以及电容、电阻、电杆等小元件都有防护措施。撕下 soc 上方的 散热膜，清理掉导热材料，上面是一个海力士 l p d d l v x 的 red， 直接内卷到了二十四 gb， soc 是第二代骁龙八，旁边是 uf 四点零的 red。 第四步，拆开副版部分，套开副版所有节目。伸出副版，可以看到这颗马达采用的是一加十一同款马达。 接下来你们可以看看电池，他实际电池标注的是五零四零毫安和轩轩的五千毫安，居然还多了四十毫安，不得不说这一款宜家确实有着高调的在中端给到了。这样，如果是你 你你会入手吗？
