这是一台华为的手机,同行修过的,更换的喇叭,更换的排线,一按喇叭没有声音, 实际上这个机器是主板的故障,我们可以去测量喇叭脚位的组织,可以看定,通过图纸可以看到,在这里呢是喇叭的一条线路,应该是有组织的,这里是无穷大,这应该是有组织的,但是这里的组织居然等于零,所以这两条线路都有问题。 这台手机的喇叭是通过电源 ic 实现的,电源 ic 在这个屏蔽罩里面,这个屏蔽罩不是很好拆,我们选择用打磨的方法切开屏蔽罩, 可以看到这一块音频输出的地方已经烧黑了,经过万一秒测量,这个电容也是属于短路的状态,所以我们把这一块处理好,经过测量,这一 路也是短路,这路也是短路,很有可能要么这个电源 sap 稍短路,要么电源是本身已经损坏,拆开来看了才知道。拆开电源我们可以看到 这里的底角没有联系,这里也没有联系,所以可以肯定是电源烧坏,更换一个新的电源。


二修的畅享十 plus 五零升测量,嗯, 一路有主持,一路一路接地 点位图可以发现这个接地接地角是通向直通这个电源 i c 的,看到没有直通电源 i c 的,所以伙伴选择更换电源 i c。 先把这个 pmf 给拿下来,然后再测一下主机。现在我们测量这个 第九角组织为 o l, 就是这个第九角组织是无穷大的,所以说可以确定这个电源 c 是坏的。

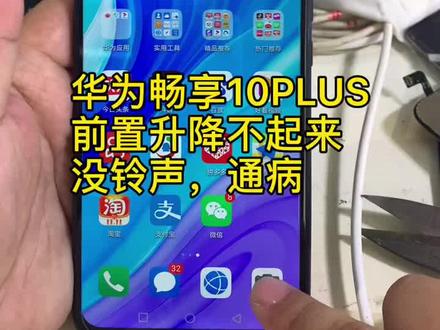

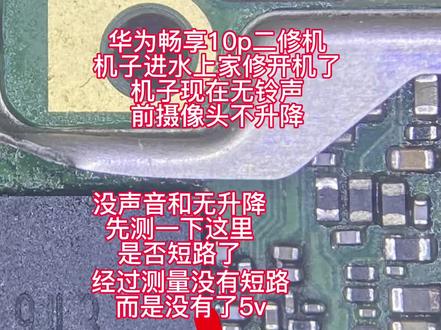

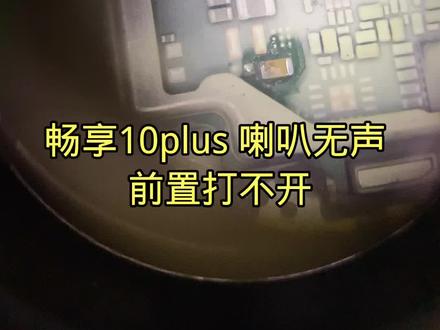

二、修无铃声前置坏啊。我们来看一下机型,华为的, 然后这个机器从这里我们能看得出来是进水的啊,但是上家也修过了,也修过了,他是不是到处找音频的,把板子扒成这样子,有可能是到处找音频啊。但是 从无铃声跟前置坏,这个时候我们就要想到他的共同点啊,共同点前置升降的马达供电与铃声的供电是同一组,所以这个时候我们要修复这个机器的时候,我们只要奔着一个方向去就能把它修复。 那这三家哎呀电杆他也干过了,电杆也弄过了,那这种的维修,如果有看过我们的维修视频,有看过我们的维修方向思路这一类的,那他可 是不会修错的。这个时候我们直接一步到位,直接测前置升降的五伏供电和六五五五的电源里面的集成的小音频供电好短路,我们来看一下短路, 短路吗?这个时候就非常简单了,我们直接在这里上收音箱,然后呢直接给他上个电啊,直接用我们家电源的就可以了,不用上神器。 然后他的管子是在这里啊,管子是在这里,如果等下是管子坏的话,我们可以直接借主主攻略,也可以截图这个维修 好,然后从这个我直接给他上五幅 电的时候,从这个漏电的程度来看的话,这个机器 管子坏掉了,这个时候我们进行管子拿掉,进行非主攻略就可以结束了。管子在这里我先剪掉,大家就能看到啊, 他是设计了两个管子的位置啊,然后出料的管子是在这里,然后这里是不出料的,我刚才测的地方是不出料的。 然后 借这个主供电的时候,不用担心他电压不够啊,电压不够他是宽电压的,就是三点三伏到五伏这个范围之内,他都能正常的工作,所以这个东西我们不要考虑啊。直接拿掉他的升压芯片之后再测组织,组织正常我们主供电飞一根线,然后 就说拜拜了。 管子不拿掉,直接接触功能,他也是能工作的,但是他会漏电啊,我们现在要不不能让他漏电 来了。拿掉管子之后,组织还是这么低,管子没问题,装上。 这个时候就不要闷了啊,接下来要么升降的驱动坏了, 要么六三个五的电源坏了。 好,我把管子装回去了,这个时候我们拆掉六三个五,然后维修,就是这么一步一步来了啊,你不要拆掉。之后, 哇靠,主持还是这样,然后心里就又闷掉了。因为我们测的那个五伏的通路是直接到达电源与升降操驱动, 俊杰给我准备一个六三个五的,然后马上试一下是是不是他啊,组织就能告诉我们是不是他。问题。 好来了,电源自身损坏,拉低的五伏供电。 然后我说了,接下来就是零基础的这种实战,我会尽量多拍一点,然后每一个细节都会尽量能说的。就这样说到这种啊。嗯,不止不止,直接给我直接 上就好了。然后上这个新的电源,不直吸的电源直风啊,很容易把表皮的陶石层给他吹鼓包了,但是这个鼓包是不影响我们正常使用的。无所谓啊无所谓,因为他内部是玻璃芯片, 不存在损坏这个说法。哎,大个的六三个五,这拿的是瘦的啊,我们要胖一号的六三个五,然后等下再来一个。我来看一下是微多少。微二幺幺。 其实在我们正常的维修当中啊,像这个电源损坏的很少,我担心啊。我现在想到的是等一下换一个全新的六三个五,上去 的话,估计他这个也是换过了。如果往上装的话,五伏组织还是拿的。这个时候我们就不要闷了,更简单了,这个电源就不是坏的啊,就不是坏了。等一下我们寻找电源边上他的滤波电容,拿掉他也是 ok 的啊。好了吗? 好,那我们先暂停啊,因为这个电源是拆机的,要直吸,我们先暂停,等会好电源准备好。这个时候我们往上装,装完之后测出来的组织还是拉低的。如果等一下装上去之后,又变成一开始的那种组织,又是接地这种,然后我们就不能再上电了。再上电的话, 上等一下又把电杆机坏了,也有可能会把电杆机坏啊。所以这个电杆上好之后,我们组织一定要测好。 好,我们现在再开始测数值, 这个时候就不用说了啊,红笔册组织偏大,那黑笔册的话,那组织肯定是正常的。这个时候我们马上进行试机,试机之前我们先上电啊,因为换了电源,我们先保证他不打表,不短路,机器能开。然后我们上电做测试 好,然后这个机机器啊上电自动开机的,这个温度高,重新断掉之后不开,正常的。所以就遇到任何情况的时候, 不要想坏了,一定要想好了,如果什么东西都想坏了啊,动一下这里。完了,这个被我弄坏了,动一下那里。这个,这下怎么弄?是不是我所学的东西都已经用上了,他还是不行,怎么弄? 到达这个境界的时候,一定要加强学习。接下来再上一个台阶之后,那就是又是完整不一样的,完完全全不一样的,进入另一个维修的境界了。 不知道是不是没电啊,不知道是不是没电,我拿用电源开一下。然后呢?今天更新完 这个视频之后,然后以后就不不再更新了,因为我们接下来有很多事情要弄,没时间再在抖音上啊。更新了。哎, 我就说啊,我还以为是没电呢。不是啊,不是开机键 没扣,华为的很多,就是那个用金手指导电的。然后呢,用扣子的很少啊,用扣子的很少。 好,等待进入系统测试完毕,我们就可以结束了。 好,我已经听到有声音了。啊,声音已经有了,那我再调一下铃声。那升降我就不试了啊。 好神秘。论坛。然后呢?这个视频更新完之后,然后接下来我们就不再更新实战视频了。再见。
