劲炫显示屏修复教程

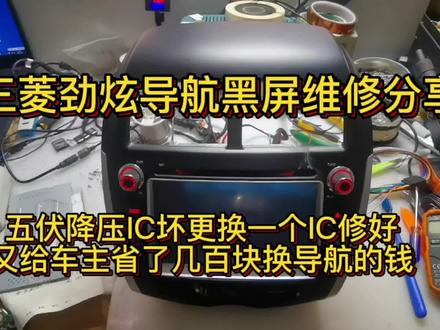

今天维修一台三菱竞炫 dpd 导航，开机黑屏声音正常，按键正常， 声音都是正常的，这种的话要不然就是显示屏坏，要不然就是屏幕的背光生涯 ac 坏，这个把它拆出来看一下 这个机子，拆开之后发现这个是比较老的这种机子了，这个核心板都不在主板上面，这个又拆错地方，核心板的话是在面板上面， 拆开面板，然后这个就是核心板，这个是平区，这个是屏幕的背光，这个是屏幕的背光生涯 ac， 我们量一下这个深夜 ic 应该又没有电，屏幕不亮的话应该是这个地方没电了， 这个通电之后发现这个声音 ic 的供电都没有电，直接就没电，五伏电直接就没有，这个输入角都没有五伏电点，这个屏幕的 驱动 ic 也没电，这个的话就是五伏电没有。上来这个检查一下，这个 应该是这个十三伏降成五伏的，这个 ic 坏了，没有五伏输出，正常的话这里是有五伏的，现在只有零点六八伏，这个电压不对，这个五伏 电源降压 ic 更换了，然后更换了一个 ic， 然后我们量一下这个电压的话，已经有四点四几伏了，四点五伏，因为这个型号不是一模一样的，可能电压有点偏差，但是已经跑起来了， 然后这个背光也有九点几伏，已经显示应该是正常的了。把这个爱心放在侧边，我们把这个打开看一下，现在已经显示正常了， 那就是一个五伏的降压 ic 坏了，现在已经修好了，恢复好就可以了。

接上一个视频更换这个排线很简单，第一步我们只需要把屏幕拆下来，然后再把这个坏掉的排线拆掉，再准备一个型号一模一样的软排线，然后用机器把它压上去就可以了， 压完之后再把屏幕装好，开机测试，一切正常，完美修复，你学会了吗？

哈喽，大家好，我是飞哥，刚刚我们已经在外面安装了一台福克斯的大屏，刚刚装完，然后接到另外一个地方的一个修理厂的电话，有一台三菱的车子要加装中控大屏，现在我们呃准备出发， 为了提高效率，然后我们准备走一截高速，大概三十多公里， 我们现在准备出发，经过半个多小时的车程，现在我们已经来到客户这里， 我们拿工具 好， 就是这太冷了，现在我们准备拆中，然后这原车这个屏幕破掉了， 整个这一块用翘板往外翘就可以翘住，现在已经拽出来，我们把原车的尾线取出来，现在摄像头我们是设计在这个位置，然后线从这里穿过来， 然后沿着这个边上拉条， 然后从这里套成一枚穿过来，穿到这边穿着，一直穿到前面， 然后从这里下来，从这个盖子里面穿到这个位置。 现在原车的空调口已经挪到新的大屏上面了，接下来我们把屏幕插上去， 经过一个多小时的安装，现在已经全部装好，看下效果， 本地音乐 视频播放， 现在是网红 效果非常完美。

大家好，今天我们来搞一款幺三年的三菱劲炫，此车故障现象，客户描述的是亮发动机故障灯，然后车启动延迟，我们看一下故障灯点亮 故障码为凸轮轴位置传感器排气，我们找到排气凸轮轴位置传感器的位置，在这个位置拔下插头到凸轮轴位置传感器为三根线，一根低线，一根电源，一根信号。我们测量一下，第一根线 十二伏折扣，说明这是电源线，第二根零伏，这是打铁。第三根 四点九五伏，这是信号线，由此表明线路到电脑板没有问题，传感器损坏，更换传感器即可解决问题。

这个是三菱劲炫上边的原车大屏啊。原车大屏，嗯，他的问题是啥呢？这个原车大屏，呃，功放块坏了，然后把原车的四个喇叭都给烧坏了， 全车喇叭都烧坏了，我还上网查了一下，我看论坛里头这个还是个通病，故障率还特别高，不光是这个机器坏，还把还把那个四个喇叭都给烧坏了， 车主直接换了一个大屏的导航，大屏的导航换完以后还是没事，四个喇叭也烧坏了吧， 又把这个四个喇叭 都换了一遍，这算是好了，相当于他这个车上边的整个多媒体全都坏了啊。把这个原车的拆下来以后，我就研究了一下， 研究了一下，到我手我就给他换了什么呢？这是公方块，原车是这个东资的二九二九，公方块 tb 二九二九， 呃，换了同样的一块二九二九，换上以后还是不行，没声，声音特别小，就跟故障机是一样的，而且这个啊散热片特别的热， 他的这个使用电流啊，开机的时候是零点九八，就是一安排左右，呃，把歌打开，听歌，听听收音机什么的， 不到五分钟，这个散热片烫的都都不行了，都摸不了了啊，电流就会达到两安培，那个电流到一点九，一点八安培的时候， 那个声音就不行了，就失真了，然后声音越来越小，就就用不了了啊，如果你要是再接着停下去的话，也是烧喇叭，烧个方块就还得给你干坏了。 哎呀，把这个后换的这个换了一个二九二九，以后还是不行，还是那样， 然后又换了 tda 七三八八，又换了两个七三八八还是不行，一样的问题，最后呢？呃，他那个绿波电容我也我也给他换了，他这个是他 原机上的绿波电容，三千三的绿波电容二十五伏的，我给他换了两个 四千七三十五伏的，两个并联给他换上了，最后我把这个藕核电容，四个藕核电容都给他换了。嗯，好了， 现在听歌这个温度根本就是温热吧，就是和室温都差不多了，而且这个电流和开机电流没什么太大区别，但是我现在音量小啊，我现在是用那个蓝牙听歌， 给他调大一点音量， 听一个小时这个也没事，散热片也不热，这个散热片后面我还加了个小风扇。加个小风扇呢？是刚换完这个公方块的时候，因为特别热吗？特别热我就合计， 呃，加一个小风扇给他强制散热一下，看看有没有改善，结果不行，加上风扇也不好使，温度一会就热的让你用手都摸不了，而且电流也是直接就给你干到两人赔，现在就没事。 所以说啊，对了，我这个公方块后来又换了一个，换了一个二九三九的， 换了个中指 二九三九的，他们一样都是可以通用的，没问题啊。现在就是换了滤波电容，换了这个藕和电容，又加了个小风扇，这就没事了， 如果有这个相同问题的，而且我估计碰到这个问题的应该不少很多。 我看他这个反应，这个不好使的车主还真不少，把他研究了一下参考吧。

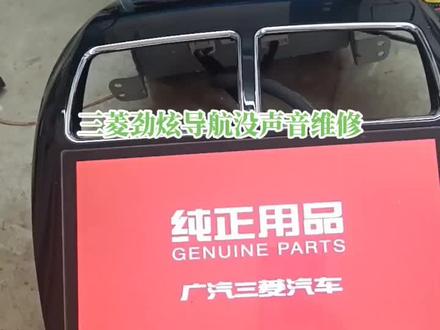

今天维修一台三菱竞炫原厂屏，这个是深圳市首林公司生产的，问题的话是喇叭没声音，烧喇叭 这个的话也是功放坏了。我先把支架面壳、三十片底壳全部拆开之后，这就是主板， 这个就是功放。然后这个喇叭线的话是从这里数过去的，一二三四 就是这一组的喇叭线。现在是十三伏了，这里其他的都是那个五点几伏，五点几伏，这个也是五点几伏，但这根线十三伏。 原车的这个功放 ic 已经拆下来了，我们把这个新的焊回去，再量一下这个电压正不正常。 功放 ic 已经焊好了，这是新的，那边地上那个是旧的，这个是旧的，我们现在在通电，在量一下这个第三角的电压，刚刚这个角是十三伏，我们现在量一下，这个是六点七八伏，已经正常了，这个六点七五伏，这个是六点七五伏，六点七四伏都正常。六点七三， 六点七三，六点七三，六点七六，六点七七，很正常的，电压很稳定， 完美。修好就是更换了一个功放，我们打上散热片，把这些全部组装完之后，接上喇叭就可以测试了，现在把散热油给它打上去，然后就可以装散热片就恢复了， 现在空放开启更换，然后已经全部复原完了。我们通电，现在收音机的声音已经有声音了，声音正常了。

三菱竞炫原车安卓大屏无声音，维修 也不过是分手。

三菱进炫 原车的干掉坏了， 打开导航，减小音量，挂个倒挡吧。 ok， 摘吧。返回主页修改记录仪 从不到达高斯，有些人是因为让你看不见，有些人永远不会。

三年精选的机子，他这个是开机蓝屏啊， 蓝牙音乐， 现在已经修过之后就 ok 了。这个主板的核心模块的问题啊，这是锁铃的前装机啊， 偷懒的正常了。 下一期的 gq 六二五的机子，机子就先到这里了，感谢大家。

三菱进炫 这个机器的故障是没有声音， 收音机界面 声音已经放到最大了，也没有声音。 被人玩过的机器啊， 我现在上映了，没有接天线，先装起来， 没想到女 同事家属办理抽烟。
