湖北宜昌低压电工考试正反转教程

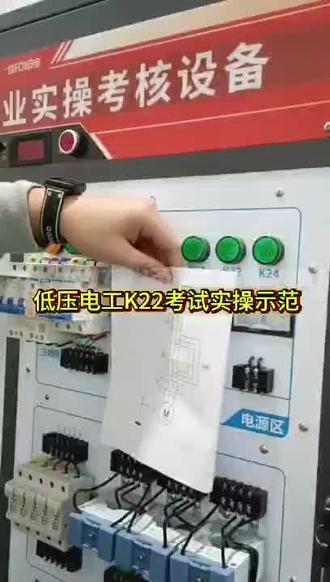

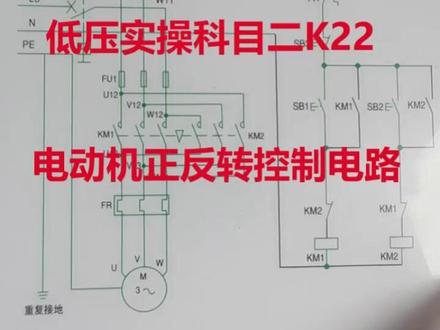

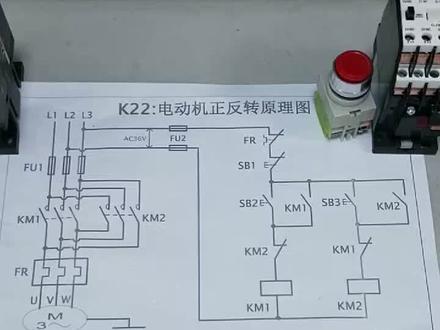

考第二电工证什么最难啊？很多同学认为是接线最难，那么接线里面正反转是最难接的，因为正反转的线路最多啊，很多同学在网上看视频，或者去这个别的老师那里听课，还是学不会啊，那么正反转到底 有多难？其实他并不难，只是我们没有掌握到方法而已，那么你想要学正反转，首先你不要直接学他，你应该先学我们的制作线路，你把这个图给学会，后面我们学 k 二三就会，很简单啊。好，那么 k 二三现在是个基础好，那么这个图纸 我们可以对比一下 k 二三和我们的正反转，他两个到底有什么区别？我们把后面这个啊，后面这部分我把它蒙掉啊，大家看不到对不对？好，你对比一下我们这两个图，他的 这个，这两个有什么区别？是不是我们正反转这个地方他多了一个 k m 二的长臂，那我们这里呢？没有对不对？所以我们这所线路呢，更 简单一些说，我们先学简单的，那么这个图到底怎么看？首先我们啊要会认这个符号，比如我们看一下这个 frfr 什么意思？热继电器啊，我们在考电工证，我们要考理论，对，那么理论里面就会有热继电器，对不对啊？ 那么看一下，我这是我们考试这个板子哈，这就这个就是热接电器对不对啊？热接电器好说， f r 呢？就是代表的是热接电器好，那 sb 和 sb 是什么意思啊？就是我们的按钮，大家可以看一下这个按钮开关对不对啊？做过电工的，做过维修的对不对？肯定见过对不对？ 你没做过维修，只要搞了这个几年，肯定有见过吗？对，工厂里面肯定有，对不对？好，按钮，那么按钮呢？我们这里大家都知道按钮有个长开长臂，对不对啊？四个点啊，那我们在考试的时候他给你封装了，其实我们里面就是这样子的，对不对啊？给你封装好了的，好， 我们按钮是属于四个点，对不对？你要找到哎，哪四个点是属于哪个按钮的？比如我们像考试这个板子前面这四个螺丝啊，一二三四，对不对？那么这四个螺丝呢，就是我们的 s b， 这个红色按钮是 s b 啊，好，那么 对不对？后面这个中间这四个螺丝对不对啊？五六七八，这四个螺丝呢，就是我们呃， s b 二了，然后最后这四个螺丝呢，就是我们 s b 三里面引出来的，对不对？好，那我们这个按钮里面有敞开敞闭，对不对？那么在辅料上也要找 道理，我们是接着敞开长臂呢，对不对？那么这个你要知道哪个敞开哪个长臂啊？当我们在考试会给大家讲哈，哪个是敞开，哪个是长臂，好 好说。 sb 呢，就是我们的红色按钮停止按钮，对不对？那么 sb 二呢，就是我们这个按钮啊，黑色按钮。好，那么再看下一个符号， km， km 是什么？ km 交流接触器啊，大家看一下，这个呢，就是我们的 km 啊， km， 其实我们这个图里面你只需要把这个按钮和 km 搞懂以后呢，就会接线了啊，好， 那么 km， 你看这里就是 km， 这个是 km 对不对？还有我们这边有个 km， 总共是有三个，这个图纸上，那么这三个是不是三个元件？不是啊，这三个 km 它代表的是同一个元件，因为我们这个 km 里面有很多点有常开， 长臂有线圈，对吧？还用的主数点，对不对啊？黄丽红啊，好，那么这里呢，先，我们现在认识了原件，也就说 f 二代表是哪个原件，我们知道了，对不对？好， f 二 s b s b 二 k m， 我们都知道是哪个原件呢，那么再来认这个符号啊。 好，首先我们要知道常开，这个表示的是常开啊，常开好，这种符号表示的是常闭。 好，还有一个 好，我们写在上面啊，这种符号表示的是现 圈。好，那么长开呢？它是由两个点组成啊，两个点，那我这里呢给它涂一下啊，两个点，为什么是两个点组成呢？因为一个点作为什么近端， 一个点作为粗段，对不对啊？由进一出，那么这个是常开符号，常开就是断开的意思啊，好，比如说这个是常开的近端，这个呢是常开的粗段。好，那么这常闭呢，也是由两个点组成，对不对啊？这个点呢是常闭的什么 近段？这个呢是长臂的粗段，对不对啊？好，线圈，线圈呢，我们在这个 k m 上，我们用 a 一和 a 二表示，说 a 一 a 二是线圈，那么 a 一是进，那么 a 二呢？就是出，对不对？两个点嘛，对不对？好， a 一， 哎呀，对不对？表示线圈啊？好说，我们在接线的时候，比如说 sb 的长臂要接到 sb 的长开，那么 sb 的长开接到 km 的线圈，对不对？好， sb 二 与 km 怎么办？是连起来， sb 二的常开接到 km， 常开近端， sb 二常开出端，接到 km 敞开出端。那我们在 k m 这个元件上怎么去看常开常闭呢？我们一样的啊，看这里。嗯，上面标的有对不对？ n o 表示常开， nc 表示常闭啊？你去找这个点对不对？然后呢？结果我们的图纸把线给连起来，这是不是就，呃接线没问题了，对不对？好。
