该视频为泵宝三相依控 e s m 五缸 b 一系列操作时用视频完整版 操作视频包含,一、过载保护设置二、空载保护设置三、空载重启时间设置四、水位探头接上池供水。五、水位探头接上下水池供水。 六、水位浮球接上池供水。七、水位浮球接下池排水。八、电接点压力表接上池供水。可以跳波选择自己需要的片段,也可以查找单独的视频片段,视频结尾有接线图和注意事项。 一点一过载设置第一步,先启动控制器,让水泵正常工作,记下水泵 泵工作的电流值。第二步,再将控制器面板上的三档拨动开关拨至过载设置, 此时过载设置灯亮,电压表显示为原设定的过载值。 在左右调节控制器那面板上的旋钮,将电流表上的数字调整为记下的电流,等待指示灯闪三次熄灭后即设置成功。 一点二,空载设置第一步,关闭水源,启动控制器,让水泵空转,记下水泵空转电流值即可。 第二步,再将控制器面板上的三档拨动开关拨到空,在设置位置,此时 空载设置灯亮,电压表显示为原设定的空载值。在左右调节控制器那面板上的旋钮, 将电流表上的数字调整为记下的电流,等待指示灯闪三次熄灭后即设置成功。一点三空,再重启时间设置 控制器开机后,将控制器面板上的三档拨码开关拨至空,再重启时间设置 此时空在重启时间设置灯亮,电压表显示为原设定的时间,单位为分钟。在左右调节控制器那面板上的旋钮,将电流表上的数字调整为,您需要重启的时, 等待指示灯闪三次熄灭后即设置成功。二点一,上水池供水接法第一步,开机,将水位压力开关拨至水位面板,水位灯亮。 第二步,按红色探头线接上水池高位,白色探头接上水池中位,蓝色探头线接上水池低位的顺序,接好液位探头。 第三步,下水池短接好滴中位。第四步,所有线接好后,按手动自动键将控制器工作模式由手动调整为自动工作模式,再按启动键让控制器 计正常工作。上水池抽到高位,探头接触水面控制箱显示水满并停机。 当水降至中位,探头低于水面后,控制将水满灯熄灭并恢复抽水。 二点二,上下水池供水接法第一步,开机,将水位压力开关拨至水位面板,水位灯亮。 第二步,按红色探头线接上水池高位,白色探头接上水池中位, 蓝色探头线接上水池低位的顺序,接好夜位探头。第三步,下水池去掉短接片,按红色探头线接下水池高位, 白色探头接下水池中位,蓝色探头线接下水池低位的顺序,接好夜位探头。第四步,所有线接好后,按手动自动键 将控制器工作模式由手动调整为自动工作模式,再按启动键让控制器正常工作上池水抽到高位,探头接触水面面板,显示水满并停机。 当水降至中位,探头低于水面后,面板水满灯熄灭并恢复抽水。 下池水降至中位,探头低于水面后,面板显示缺水并停机。 当水满至高位,探头接触水面面板,缺水灯熄灭并恢复抽水。如果使用下水池排污接法,不接上池探头即可,如不接探头,可选用空载保护来控制下水池。 三点一,上池供水浮球接法第一步,开机,将水位压力开关拨至水位面板,水位灯亮。第二步,水塔中通过重力锤固定浮球位置,将浮球线从重力锤中间 预留出所需要的长度。足球线去掉,蓝色线短接上水池中高位即可。 红色线为公共线,接上池低位,黄色线为常开线,接上池中位。注意,浮球生产厂家不同,所用线颜色各有不同。 第三步,所有线接好后,按手动自动键将控制器工作模式由手动调整为自动工作, 再按启动键让控制器正常工作。 当浮球投上浮时,浮球导通控制其面板,显示水满并停机。 当浮球头下沉时,浮球断开,控制其面板水板灯面。 三点二,下持排水浮球接法, 第一步,开机,将水位压力开关拨至水位面板,水位灯亮。第二步,水池中通过重力锤固定浮球位置,浮球线从重力锤中间穿过,预留出所需要的长度。 浮球线去掉,蓝色线不用短,接下水池中高位, 红色线为公共线,接下池低位,黄色线为常开线,接下池中位。注意,浮球生产厂家不同,所用 线颜色各有不同。第三步,所有线接好后,按手动自动键将控制器工作模式由手动调整为自动工作模式, 再按启动键让控制器正常工作。当浮球下沉时,浮球断开,控制器面板显示缺水并停机。当浮球头上浮时,浮球导通控制器面板缺水面,控制器恢复抽水。 四点一电接点压力表接法。第一步,开机,将水位压力开关拨至压力面板,压力灯亮。第二步,压力表上线接上持高位,下线接上持中位, 活动指针接上持低位。第三步,短接下持中低位。第四步,所有线接好后,按手动自动键将控制器工作模式由手动调整为自动工作模式, 再按启动键让控制器正常工作。当压力上升,活动指针达到上限,控制器面板显示水满并停机。 当压力下降,活动指针达到下限,控制器面板水满灯灭并恢复抽水。
粉丝765获赞2259

今天来试一下棒棒控制器,通过水位来控制水泵的实际效果,这里是设置他的一系列保护电流,这边呢就是选择控制方式,下面这两个装饰电源,然后是地线,机器过来就是接信号线的地方,把线接上试一下。 我们先是接在下水池的信号端上,下水池是自动排水功能,水满自动排水,通电过后电压显示,电流显示,此时在手动,下面这个是水泵,不好意思放下来,这样翻过来才能看到他的出水,调到自动自动灯闪烁运行。由于三根探头泡在水里,此时水泵启动排水,我们先拿起高水位感应探头, 此时控制器依然在运行状态,再拿起中水位探头,把探头拿出水面,可以看到此时水泵自动停机了。那么有的人应该会问,下面这第三根线下水位探头是什么作用,可以理解为他就是一个接受信号的作用。记住我们再把中 水位探头放回进去,此时水泵是没有工作的,接着再把高水位探头放进去,相当于蓄水池满了,此时水泵工作排水。现在我们把信号探头接在上水池,水满自动停机。下水池信号区需要有一个短线连接,不然的话控制器会显示缺水。 注意看三根探头同时在水里,此时水泵没有启动,我们先拿起高水位探头,拿起来过后水泵依然没反应,然后是中水位探头 拿出水面,此时水泵会自动启动,这个功能一般是用在水塔,就是水塔缺水的,水泵自动补水,再把两个探头依次放回水里,首先是中水位探头,这时水泵还在运行,接着是高水位探头,扔下过后水泵停机。谢谢观看。

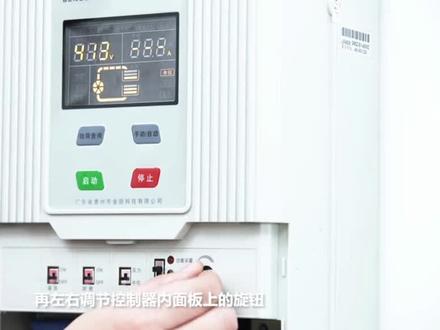

欢迎使用泵宝一扣一系列产品!一保护设置一点一、过载设置第一步,先启动控制器,让水泵正常工作,记下水泵工作的电流值。 第二步,再将控制器面板上的三档拨断开关拨至过载设置,此时过载设置灯亮,电压表显示为原设定的过载值。 在左右调节控制器内面板上的旋钮,将电流表上的数字调整为气象的电流,等待指示灯闪三次熄灭后即设置成功。一点二、空载设 设置第一步,关闭水源,启动控制器,让水泵空转,记下水泵空转电流池即可。第二步,再将控制器面板上的三档拨动开关拨至空载设置,此时空载设置灯亮, 电压表显示为原设定的空载值。在左右调节控制器内面板上的旋钮, 将电流表上的数字调整为记下的电流,等待指示灯闪三次熄灭后即设置成功。设置空载后, 下水池探头将不起作用,如要用探头控制空载设置必须为零。一点三、空载重启时间 设置控制器开机后,再将控制器面板上的三档拨动开关拨至空载重启时间设置,此时空载重启时间设置灯亮, 电压表显示为原设定的时间,单位为分钟。在左右调节控制器内面板上的旋钮, 将电流表上的数字调整为您需要重启的时间,等待指示灯闪三次熄灭后即设置成功。

二点二下池排水双泵同起探头接法,第一步,开机,将水位压力开关拨至水位面板,水位灯亮。第二步,下池,去掉短接片,按黑色线接下水池加泵探头位, 红色探头线接下水池高位,白色探头线接下水池中位, 蓝色探头线接下水池低位的顺序接好页位探头, 所有线接好后,按自动启停键将控制器工作模式由手动调整为自动工作模式,此时面板自动灯亮,控制器正常工作。下齿水降至中位,探头 低于水面后,面板显示缺水并停机。当水满至高位,探头接触水面,面板缺水灯熄灭并恢复抽水。当水满至加泵探头位时,第二台泵开始启动,直至抽到缺水停机为止。

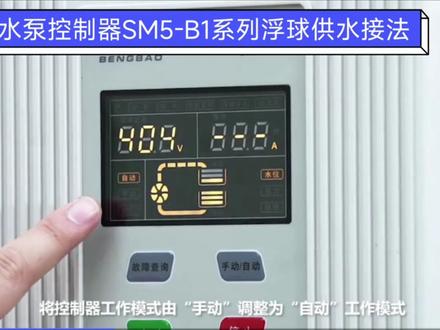

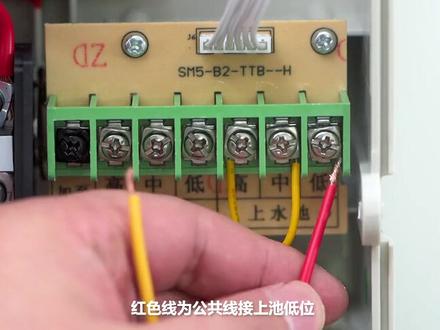

三点一、上池供水浮球接法第一步,开机将水位压力开关拨至水位 面板,水位灯亮。第二步,水塔中通过重力锤固定浮球位置,将浮球线从重力锤中间穿过,预留出所需要的长度。浮球线去掉蓝色线不用 短,接上水池中高位即可。红色线为公共线,接上池低位, 黄色线为常开线,接上持中位。注意浮球生产厂家不同所用线颜色各有不同。第三步,所有线接好后,按手动自动键 将控制器工作模式由手动调整为自动工作模式,再按启动键让控制器正常工作。 当浮球投上浮时,浮球导通控制器面板,显示水满并停机。 当浮球头下沉时,浮球断开控制器面板,水满灯灭,控制器恢复抽水。

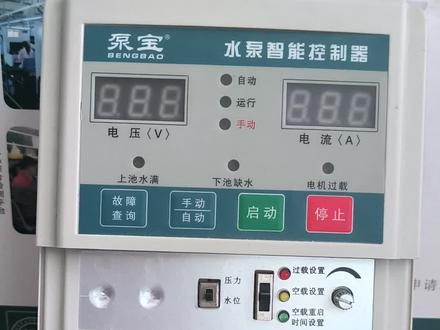

泵把水泵控制器怎么设置过载?嗯,过载功能呢?主要是对水泵堵转或者是其他原因造成的一些水泵电流过大这个功能,然后是 进行的保这这种情况进行的保护,一般设置空载的话,需要把它通上电,然后看一下正常运行的电流值,嗯,通上电,以单向的为例,这里显示的是电压,然后这边显示的是实时的电流值。 通上电以后记录一下这个电流值,然后设置这个过载,把这个拨码开关,把拨码开关拨到过载设置的个位置,对应的这个红灯他会在闪烁,这时候呢屏幕的 的话,电压位置会显示一组数字,它代表的是以前是,就是说当前的过载电流值,然后这边呢会显示零, 然后旋转右边的,旋转这边这个旋钮,然后可以看他的这个字是在动的,这是电流位置的数字是在动的,这就是当前你需要设置的过载电流值,然后旋转这个按钮的话,这个这个电流值会随着变动,然后等到 等达到你设置需要设置的电流值,然后等待这个红灯不闪烁了,然后 就设置好了。设置的时候一定要注意,旋转这个旋钮的时候,这个红灯是在闪烁的,如果这个红灯不闪烁了,就证明你已经设置好了。嗯,这时候再旋转 旋钮的话,已经不起作用了。过载电流值一般设置什么值呢?像单向的,一般的话是比正常的过电流值 稍微的要大一些,如果你这个没不知不知道正常电流值是多少的话,你也可以用他的默认电流值,默默认的过载电流值。

欢迎选用蹦宝 e q 二系列产品。三、浮球接法 三点一,上池供水浮球接法第一步,开机将水位压力开关拨至水位,面板水位灯亮。第二步,再按轮泵模式键将水泵工作模式调整为双泵轮换模式,此时面板双泵轮换灯亮。 第三步,水塔中通过重力锤固定浮球位置,浮球线从重力锤中间穿过,预留出所需要的长度 浮球线,去掉蓝色线不用上水池中高位。短接红色线为公共线接上池低位, 黄色线为常开线接上水池中位。注意,浮球生产厂家不同所用线颜色各有不同。 第四步,所有线接好后,按自动启停键将控制器工作模式由手动调整为自动工作模式,此时面板自动灯亮,控制器正常工作。当浮球头上浮时, 浮球导通控制器面板显示水满并停机。当浮球头下沉时,浮球断开控制器面板水满灯灭,控制器恢复抽水。 三点二,下水池排水双泵同起浮球接法第一步,开, 将水位压力开关拨至水位,面板水位灯亮。第二步,再按轮泵模式键将水泵工作模式调整为双泵轮换模式,此时面板双泵轮换灯亮。 第三步,水池中通过重力锤固定浮球位置,浮球线从重力锤中间穿过,预留出所需要的长度 浮球线,去掉蓝色线不用下水池中高位。短接红色线为公共线 接下池低位,黄色线为常开线,接下水池中位加泵浮球同样去掉蓝色线不用黄色线接加泵探头位,红色线接下池低位。 注意,浮球生产厂家不同所用线颜色各有不同。 第四步,所有线接好后,按自动启停键将控制器工作模式由手动调整为自动工作模式。此时面板自动灯亮,控制器正常工作。 当浮球下沉时,浮球断开,控制器面板显示缺水并停机。当浮球上浮时,浮球倒通, 控制器面板缺水灯灭,控制器恢复抽水。当水满至两个浮球都上浮时,另一台泵启动,直至缺水停机为止。

三点二,下池排水浮球接法第一步,开机,将水位压力开关拨至水位面板,水位灯亮。第二步,水池中通过重力锤固定浮球位置, 浮球线从重力垂中间穿过,预留出所需要的长度,浮球线去掉蓝色线不用 短。接下水池中高位红色线为公共线,接下池低位黄色线为常开线,接下池中位。 注意浮球生产厂家不同所用线颜色各有不同。 三步,所有线接好后,按手动自动键将控制器工作模式由手动调整为自动工作模式, 再按启动键让控制器正常工作。当浮球下沉时,浮球断开,控制器面板显示缺水并停机。 当浮球头上浮时,浮球导通控制器面板缺水面,控制器恢复抽水。

第一步,先启动控制器,让水泵正常工作,记下水泵工作的电流值。 第二步,再将控制器面板上的三档拨动开关拨至过载设置,此时过载设置灯亮,电压表显示为原设定的过载值。 在左右调节控制器内面板上的旋钮,将电流表中的数字调整为迹象的电流,等待指示灯闪三次熄灭后即设置成功。 一点二,空载设置第一步,关闭水源,启动控制器,让水泵空转,记下水泵空转电流值即可。 第二步,再将控制器面板上的三档拨动开关拨至空载设置,此时空载设置灯亮,电压表显示为原设定的空载值。在左右调节控制器内面板上的旋钮, 将电流表上的数字调整为机械的电流,等待指示灯闪三次熄灭后即设置成功。设置空载后,下水池探头将不起作用,如要用探头控制空载设置必须为零。 一点三、空载重启时间设置控制器开机后,再将控制器面板上的三档拨动开关拨至空载重启时间设置, 此时空载重启时间设置灯亮,电压表显示为原设定的时间,单位为分钟。在左右调节控制器内面板上的旋钮, 将电流表上的数字调整为您需要重启的时间,等待指示灯闪三次熄灭后即设置成功。

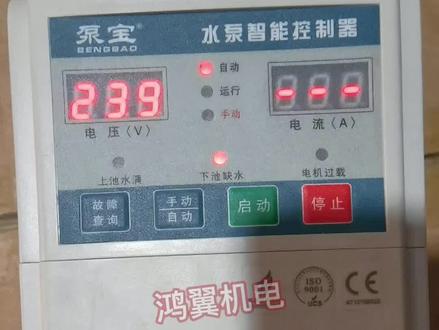

哈喽,大家好,这是一款水泵,控制日期,这边显示电压,这里是运行时的电流,点这里切换自动,然后按下启动泵就运行了, 按下停止泵就停机了。现在我们按下自动键,启动键运行演示看看。 用浮球控制,浮球浮起来蹦就启动了,浮球沉下去蹦就停机了。

过载设置第一步,先启动控制器,让水泵正常工作,记下水泵工作的电流值。 第二步,再将控制器面板上的三档拨动开关拨至过载设置,此时过载设置灯亮,电压表显示为原设定的过载值。 在左右调节控制器内面板上的旋钮,将电流表中的数字调整为机械的电流,等待指示灯闪三次熄灭后即设置成功。 一点二、空载设置第一步,关闭水源,启动控制器,让水泵空转,记下水泵空转电流值即可。 第二步,再将控制器面板上的三档拨动开关拨至空载设置,此时空载设置灯亮, 电压表显示为原设定的空载值。在左右调节控制器内面板上的旋钮, 将电流表上的数字调整为记下的电流,等待指示灯闪三次熄灭后即设置成功。设置空载后,下水池探头将不起作用,如要用探头控制空载设置必须为零。 一点三、空载重启时间设置控制器开机后,再将控制器面板上的三档拨动开关拨至空载重 启时间设置,此时空载重启时间设置灯亮,电压表显示为原设定的时间,单位为分钟。在左右调节控制器内面板上的旋钮, 将电油表上的数字调整为您需要重启的时间,等待指示灯闪三次熄灭后即设置成功。 探头控制二点一,上水池供水接法第一步,开机,将水位压力开关拨至水位面板,水位灯亮。 第二步,按红色探头线接上水池高位,白色探头接上水池中位,蓝色探头线接上水池低位的顺序接 接好液位探头。第三步,下水池短接好一中位。 第四步,所有线接好后,按手动自动键将控制器工作模式由手动调整为自动工作模式,再按启动键让控制器正常工作。 上水池抽到高位,探头接触水面控制箱,显示水满并停机。 当水降至中位,探头低于水面后,控制箱水马灯熄灭并恢复抽水。二点二,上下水池供水接法 第一步,开机,将水位压力开关拨至水位面板,水位灯亮。第二步, 按红色探头线接上水池高位,白色探头接上水池中位,蓝色探头线接上水池低位的顺序,接好液位探头。 第三步,下水池去掉短接片,按红色探头线接下水池高位, 白色探头接下水池中位,蓝色探头线接下水池低位的顺序,接好液位探头。 第四步,所有线接好后,按手动自动键将控制器工作模式由手动调整为自动工作模式,再按启动键让控制器正常工作。上池水抽到高位,探头接触水面 面板,显示水满并停机。当水降至中位,探头低于水面后,面板水满,灯熄灭并恢复抽水。 下池水降至中位,探头低于水面后,面板显示缺水并停机。 当水满至高位,探头接触水面面板,缺水灯熄灭并恢复抽水。如果使用下水池排污接法不接上池探头即可,如不接探头和选用空载保护来控制下水池 浮球接法三点一,上池供水浮球接法第一步,开机,将水位压力开关拨 至水位面板,水位灯亮。第二步,水塔中通过重力锤固定浮球位置,将浮球线从重力锤中间穿过,预留出所需要的长度 浮球线,去掉蓝色线不用短,接上水池中高位即可。 红色线为公共线,接上池定位。黄色线为常开线,接上池中位。注意,浮球生产厂家不同所用线颜色各有不同。 第三步,所有线接好后,按手动自动键将控制器工作模式由手动调整为自动工作模式,再按启动键让控制 正常工作。当浮球头上浮时,浮球导通控制器面板显示水满并停机。 当浮球头下沉时,浮球断开控制器面板水满灯灭,控制器恢复抽水。三点二,下池排水浮球接法 第一步,开机,将水位压力开关拨至水位面板,水位灯亮。 第二步,水池中通过重力锤固定浮球位置,浮球线从重力锤中间穿过。预留出所需要的长度浮球线, 去掉蓝色线不用短,接下水池中高位。红色线为公共线,接下池低位,黄色线为常开线,接上池中位。 注意,浮球生产厂家不同所用线颜色各有不同。第三步,所有线接好后,按手动自动键将控制器工作模式由手动调整为自动工作模式, 再按启动键让控制器正常工作。当浮球下沉时,浮球断开,控制器面板显示缺水并停机。当浮球头上浮时,浮球导通控制器面 板缺水。灯灭,控制器恢复抽水。电接点压力表接法四点一电接点压力表接法 第一步,开机,将水位压力开关拨至压力面板,压力灯亮。第二步,上线,接上时,高位 下线接上持中位,压力表活动指针接上,持低位。第三步,短接下持中低位。 第四步,所有线接好后,按手动自动键将控制器工作模式由手动调整为自动工作模式,再按启动键让控制器正常工作。当压力上升,活动指针达到上限, 控制器面板显示水满并停机。当压力下降,活动指针达到下线,控制器面板水满灯灭,并恢复抽水。 一保护设置一点一过载设置第一步,先启动控制器,让 a、 b 两个水泵正常工作后, 分别记下 a、 b 水泵正常工作的电流值。第二步,再将控制器面板上的 a 泵设置, b 泵,设置二档开关,拨 a 泵设定面板, a 泵设定灯亮, 然后将三档拨动开关拨至过载设置,此时面板过载设置灯亮,电压表 显示为原设定的过载值。在左右调节控制器内面板上的旋钮,将电流表上的数字调整为机下的电流, 等待指示灯闪三次熄灭后即设置成功。 a 泵设置完成后,再将控制器面板上的 a 泵设定, b 泵设定二档开拨, b 泵设定 在左右调节控制器内面板上的旋钮将电流表上的数字调整为迹象的电流,等待指示灯闪三次熄灭后即设置成功。 一点二空载设置第一步,关闭水源,启动控制器,让 a、 b 水泵空转, 分别记下 ab 水泵空转电流值即可。第二步,再将控制器面板上的 a 泵设定, b 泵设定二档开关,拨 a 泵设定。 再将控制器面板上的三档拨动开关拨至空载设置,此时面板空载设定灯亮,电压表显示为原设定的空载值。在左右调节控制器内面板上的旋钮, 将电流表上的数字调整为记下的电流,等待指示灯闪三次熄灭后即设定成功。 a 泵空载设置完成后,再将控制器面板上的 a 泵设定, b 泵设定二档开关, 播逼泵设定在左右调节控制器内面板上的旋钮,将电流表上的数字调整为机械的电流等待指示灯闪三次熄灭后即设置成功。 设置空载后,下水池探头将不起作用,如要用探头控制空载,设置必须为零 一点三、空载重启时间设定控制器开机后,再将控制器面板上的三档拨动开关拨至空载重启时间设置, 此时显示空载重启灯亮。电压表显示为原设定的时间,单位为分钟。在左右调节控制器内面板上的旋钮,将电流表上的数字调整为 您需要重启的时间,等待指示灯闪三次熄灭后即设置成功。 二、探头接法二点一,上水池供水探头接法第一步,开机,将水位压力开关拨至水位面板,水位灯亮。 第二步,按红色探头线接上水池高位,白色探头接上水池中位,蓝色探头线接上水池低位的顺序接好液位探头。 第三步,下尺短接好低中位。第四步,所有线接好后,按自动启停键将控制器工作模式由手动调整为自动工作模式,此时面板自动灯亮,让控制器正常工作上池水 抽到高位,探头接触水面面板显示水满并停机。当水降至中位,探头低于水面后,控制箱蕊满灯熄灭并恢复抽水。二点二,下池排水,双泵同起。探头接法 第一步,开机,将水位压力开关拨至水位面板,水位灯亮。第二步,下池,去掉短接片,按黑色线接下水池加泵探头位,红色探头线接下水池高位, 白色探头线接下水池中位,蓝色探头线接下水池低位的顺序,接好液位探头。第三步,所有线接好后,按自动启 平键将控制器工作模式由手动调整为自动工作模式,此时面板自动灯亮,控制器正常工作。下池水降至中位,探头低于水面后,面板显示缺水并停机。 当水满至高位,探头接触水面,面板缺水灯熄灭并恢复抽水。当水满至加泵探头位时,第二台泵开始启动,直至抽到缺水停机为止。 浮球接法,三点一,上池供水。浮球接法第一步,开机,将水位压力开关拨至水位,面板水位灯亮。第二步,再按轮泵模式键将水泵工作模式调整为双 轮换模式,此时面板双泵轮换灯亮。第三步,水塔中通过重力锤固定浮球位置,浮球线从重力锤中间穿过,预留出所需要的长度。 浮球线去掉蓝色线不用上水池中高位短接,红色线为公共线接上池低位, 黄色线为常开线,接上水池中位。注意浮球生产厂家不同,所用线颜色各有不同。 第四步,所有线接好后,按自动启停键将控制器工作模式由手动调整为自动工作模式,此时面板自动灯亮,控制 正常工作。当浮球头上浮时,浮球导通控制器,面板显示水满并停机。当浮球头下沉时,浮球断开,控制器面板水满灯灭,控制器恢复抽水。 三点二,下水池排水,双泵同起。浮球接法第一步,开机,将水位压力开关拨至水位,面板水位灯亮。 第二步,再按轮泵模式键将水泵工作模式调整为双泵轮换模式,此时面板双泵轮换灯亮。第三步,水池中通过重力锤固定浮球位置,浮球线从重力锤中间穿过, 预留出所需要的长度。浮球线去掉蓝色线不用下水池中高位短接红色线为公共线接下池低位,黄色线为常开线。接下水池中位 夹泵浮球同样去掉蓝色线,不用黄色线接夹泵探头位,红色线接下持低位。 注意浮球生产厂家不同所用线颜色各有不同。第四步,所有线接好后,按自动启停键 将控制器工作模式由手动调整为自动工作模式,此时面板自动灯亮,控制器正常工作。当浮球下沉时,浮球断 开,控制器面板显示缺水并停机。当浮球上浮时,浮球导通,控制器面板缺水灯灭,控制器恢复抽水。当水满至两个浮球都上浮时, 另一台泵启动,直至缺水停机为止。四电接点压力表接法 四点一电接点压力表接法。第一步,开机,将水位压力开关拨至压力面板,压力灯亮。 第二步,上线接上水池高位,下线,接上水池中位,压力表活动指针接上水池低位。 第三步,短接下水池中低位。第四步,所有线接好后,按自动启停键将控制器工作模式由手动调整为自动工作模式, 此时面板自动灯亮,控制器正常工作。当压力上升,活动指针达到上限,控制器面板显示水满并停机。 当压力下降,活动指针达到下线,控制器面板水满灯灭并恢复抽水。 棒棒儿举例,比如说咱们的这个电气内压力表不知道怎么调或者是不启动,常见问题,像这一款电气内压表可以 从后面直接搬动这个表针,好吧?上下搬动的就是可以让他自动启停的,然后我们把这个棒棒启动,启到自动状态, 现在是自动状态,比如说我们这个水压达到一定的设定值,然后他会自动停,现在是把设定值超过这红针了,他是自动停了。如果是低于这个绿线绿表针的话,就是低水位,他会自动启动, 低于这个水压设定水压他会自动工作,然后高于这个红色设定值他会自动停。 现在咱们来到了第一视角,然后我们把这个电机点的线给他装上, 嗯,先不按,正常的情况下不装,我们仔细看一下啊,我们把棒宝启动一下,按启动键,他是自动自动状态下按启动,现在不知道什么原因他不启动了,然后我们就可以找这个 信号线上直点和下直点和中直点,比如说我们蓝色线和这个红色线随便打一下, 现在没工作,对不对?那这个的话就不是上直点和下直点,然后再我给黑线再打一下,还不工作, 那就是每上指点和下指点都都不是,然后我们就找这个中指点和那个启动点的那个下指点,然后这两个线 打到一块,水泵启停了,启启动了。比如说我们这个蓝线和黑线,对不对?分到一块,刚才是启动了,然后我们再找一下到上至点,如果停止,然后我们就找红线和蓝线, 知道这一个是一个中一个低了,然后给这个蓝线再并一下,他就停了。那这个时候我们就知道红色的是上支点,蓝色的是下支点。在还有一种情况下,我们还是不知道的情况下,我们再去测试一下黑线 和这个蓝线并接一下,他启动了,说明这这里面就有一个中指点和下指点,然后我们再去找红色线和黑色线搭一下,他不停,对不对?这样不停,然后我们再给 蓝色线打一下,哎,他停了,说明这个这两根线里面就是一个高支点,一个下支点,那刚才我们试了这两个 打到一块,他启动,那就说明一个中指点是这个下指点是这个,因为蓝线和红线打到一块,他停就是这个红色是上指点,还有这个蓝线是下指点。还有正常的情况下,电信哪家的表,他的线是 黄绿蓝,也就是大部分红线是上至点,绿线是中至点,黄线是低至点, 现在是他的第一视角,然后我们把这个线给他接上,给这个表的一个第一视角,比如说其他的表,他没有,没有,这没有这个后 后面扣的这一种,他是通过这个这调的,这个这一款是可以手动调, 主动调,也可以这个后面直接往上扣,那么到了一定的压力值他就自动停了,他水泵慢慢放飞,一到这个启动点他就自动停了。

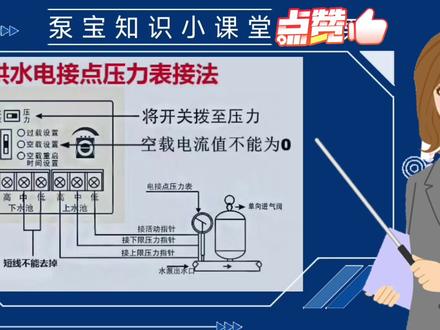

泵宝水泵控制器信号部分接线图续集上水位浮球池供水接法,水满停机水少开机下池用空再保护。 接水位,浮球下水池排水用法,水满开机水少停机空在保护和空在重启时间设置不起作用。 接电接点压力表供水接法,上线压力停机下线压力开机下池用空再保护。 更多泵宝相关问题可以 可以私信给我哦,未完待续,如果有帮助到您,凡请为我点赞哦!

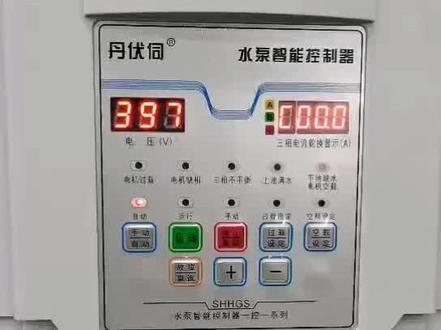

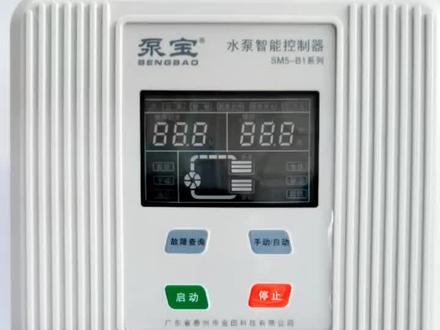

今天大叔讲解一下如何利用泵把空载保护功能设置水泵缺水保护。第一步,启动水泵,记录水泵正常的工作电流。 第二步,关闭进水阀门,记录水泵的空转电流。 拨动调节拨片,指空载设置灯亮, 转动旁边的旋钮,将电流调整至空转电流加百分之十左右的位置,待调节指示灯闪烁,即设定成功 启动水泵。此时水泵若处于空转状态约十秒左右,控制器及启动保护。

水泵控制器空载设定主要保护水泵干转,井下缺水, 怎么设定空载值?正常启动水泵,把出水口阀门关闭,看水泵空转时电流是多少,比如空转时电流是四安, 这时你可以把空载设定值设置成五安,按一下空载设定,上下加减 设置成五安,然后再按一下空载设定。空载设定之设好以后,当你的水泵运行电流小于五安时,空载保护,这时他视为井下缺水。 空载保护以后,柜子的内部有一个空载重启时间,默认的是二十五分钟, 当你空载保护以后,二十五分钟之后柜子会重启, 正在时间可调。
