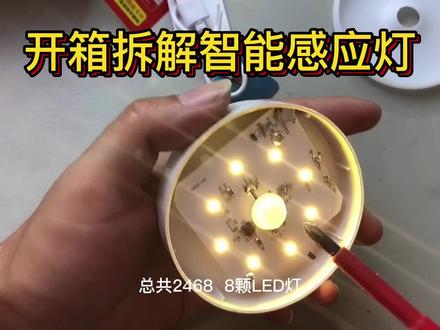

大家好,我是小李哥,今天给大家拆解一款充电型智能小夜灯,那我们来看一下这款智能小夜灯, 一个好评返现一个磁铁,一个铁片,一个充电线,然后一个灯,咱也不知道这个灯为啥现在是一直是亮着的, 打开来看一下,为啥现在一直是亮的呢? 呀,这还是挺亮的呀, 总共二四六八八颗 led 灯,把板子拆下来看一下, 哈哈哈,大家看一下啊,背面一节电池,一节充电电池, 然后正面这里的话一个电源管理芯片,然后这里是充电端口, 然后这个的话就是他的一个红外感应探头, 大家看一下啊,地线电源,这里是输出 这里这个 led 灯应该是它一个充电指示灯,我插上电源试一下。 是的,那么很好奇它这个地方这个 led 是什么呢? 还有一个问题是这个灯为什么一直亮呢?难不成从网上刚收到个这种小灯,他就是个坏的? 这板子说实话看起来就是很廉价的感觉,不过这东西说难听点是网上几块钱一个的东西, 大家想想,但是也好不到哪里去嘛,对不对? 这灯比如说我们放在床边上,哎,我们下床的时候这灯亮了, 或者放在洗手间一个,其实也还是挺好的,回头我咨询一下卖家,这是什么情况, 为啥会一直亮呢?好,以上呢,就是今天这款智能小夜灯的拆解视频,大家喜欢的话请点点关注,点点赞。好,谢谢大家。

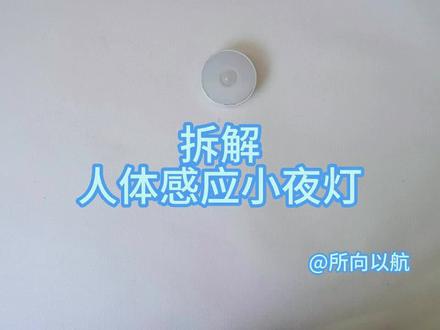

大家好,今天拆一个人体感应小夜灯,首先看一下外观,圆形的,上面是白色的塑料罩子,侧面有一个充电口,底座是塑料的,底部有一个圆形的磁铁, 可以吸附在金属上面,背面有型号 yd 五零,额定功率零点二到一瓦,充电电压直流五伏,额定电流零点一五安。现在拆开看一下里面都有什么东西,能在暗光情况下有人靠近实现亮灯。拆开很简单,撬开上盖,拿出线路板, 线路板背面粘着一块锂电池,没有标识,应该是三点七伏的。线路板中间是一个人体红外感应模块 p i r, 一个八角的芯片,没有撕印型号,一个五角芯片撕印 l t h 七 r, 查了一下是恒流恒压充电芯片,一个三角元件, 四印六五 z 五,查了一下型号是 pw 六五六六是一个稳压芯片,输出电压三伏,还有一个三角元件四印 j 三 y, 这是一个型号是八零五零的 npn 型三极管。用了点时间跑了一下电路,画出电路图, 试着分析一下电路。这个人体感应小夜灯电路由电池、充电电路、稳压电路、控制电路和照明电路四部分组成,核心控制电路就是这个没有撕印型号的八角芯片。首先说一下充电电路,核心是一块五角的芯片,撕印 l t h 七 l, 芯片的四角和二角是芯片的正负供电端,直流五伏,电压经电阻 r 一,限流电容 c 一滤波到芯片的四角和二角给芯片供电。芯片的一角 c h r g 是充电指示端, led 是指示灯,电阻 r 二二 是 led 的限流电阻。芯片五角 p r o g 是横流充电电流设置和充电电流监测端从五角连接到 d 的电阻。 r 三是充电电流,设定电阻。 查芯片说明书得知两 k 的组值对应充电电流为五百毫安,芯片的三角为充电输出端为三点七伏锂电池充电电容。 c 二是 输出滤波电容。接着说电源稳压电路由一个稳压芯片 pw、 六、五、六六和两个电容组成,输出三伏电压给八角的芯片供电。照明电路是由四个 led 灯并联和 r 七组成, r 七是 led 的限流电阻。 最后说控制电路,控制电路的核心是这个没有撕印的八角芯片和人体红外感应模块以及光敏电阻组成,因为八角芯片没有撕印。根据实际电路得知,芯片的一角 和八角是芯片的正负供电端电容。 c 五是滤波电容,芯片三角是人体红外感应模块的控制输入端芯片六角是光敏控制输入端电阻, r 五是光敏电阻。 r 四是光明电阻的分压电阻,芯片五角是输出端,控制三极管 q 一八零五零,三极管的导通和截止来控制 led 灯的点亮和熄灭。 r 六是三极管 q 一的限流电阻, 芯片的二角、四角、七角未接入电路。人体红外感应模块 pir 有三个引角,正极输出负极输出高电瓶或者低电瓶。 当检测到有人体活动时输出高电瓶。当没有检测到人体活动时,输出低电瓶。由此可知,八角芯片的三角高电瓶触发光明控制电路,由光明电阻和分压电阻实现。因为人体红外感应 小夜灯工作在晚上或光线暗的环境下,根据光明电阻连接方式可知,八角芯片的六角为低电瓶触发。当白天或环境亮时,不管有没有检测到人体活动,八角芯片的五角都输出低电瓶三极管 q 一截止, led 灯不亮。当夜晚或者环境暗时, 当没有检测到人体活动时,八角芯片的五角输出低电瓶三极管 q 一截止, led 灯不亮。只有当夜里或者环境暗时, 切检测到人体活动时,八角芯片的五角才会输出高电瓶三极管 qe 才导通, led 灯才亮,并且延时三十秒后变为低电瓶 三极管 q 一截止, led 灯熄灭。这就实现了晚上或者光鲜暗的环境下,有人靠近时,灯亮。好了,今天的视频就到这里,如果电路分析有错误的地方,请您在评论区留言指正,如果喜欢视频,请您点赞、收藏加关注,感谢您的收看,再见!
