今天来做一个 cd 练习图,这个图呢很简单,那么现在呢,来画一下,输入 c 空格,点击第一点,输入半径十八, 在空格零,空格半径为十,接着呢,向下追踪,输入 c 空格,碰到这个点向下移动,最终四十四,空格半径为八,空格 在空格重复圆的命令,碰到圆的圆心,向上移动,鼠标最终二次空格半径为五,然后这里呢是切线,我们使用切线 l 空格, tan 切线相切这个圆,我们要跟第二个圆相切,再输入一次空格, 点击空格,完成之后,选择对象,输入 m i 镜像,指定第一点,指定第二点,然后这个时候点否再通过修剪 tr 空格剪掉。 接着呢,把右边这个圆做一下,很简单,输入 c 空格,碰到这个点向移动,最终三十四,空格,输入半径十八,空格零,空格半径为十。 这个时候呢,我们通过直线来给他们进行直线连接,从这里向左边画线,线的长度多少呢?长是 三十四加三十四等于六十八,再向上画线,向上呢,线的长度可以计算,就是十六加十八等于三十四。 空格一下,鼠标向右随便画,再空格一下,从这里垂直画根线下来,通过圆角 f 空格啊,空格半径为五,选择两根线,再空格重复命令,再空格,输入 r 空格半径十八十二,选择对象,完成。最后一个呢,也是这个图的难点,这个圆弧是内切,所以说不能用圆角,得用相切,相切半径输入 c 空格 t 空格,相切,左边相切,右边半径呢?六十八空格, 那这里呢?出现圆之后,通过修剪压空格两次剪这里剪这里剪这里空格,那这个图呢?就绘制完成,同学们把赞点一点。

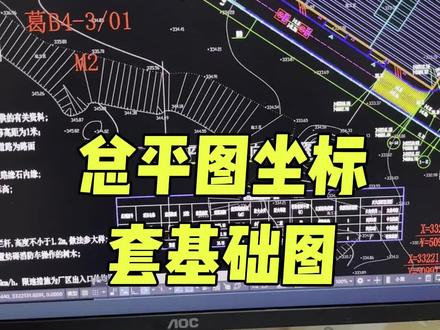

如何将总评图的坐标靠入基础图,今天我们来学习一下。首先我们找到总评图,找到里面有一个坐标,我们看一下来,假如说这一点,我们输入 z b b z 空格,然后点击咱们的坐标,点, 鼠标左键点击他,然后呢来对比一下啊,发现我们的总评图坐标是没有问题的。好,然后呢我们就可以来进行套图了,我们来看一下咱们的基础图来,基础图在这里,好,在这里呢,我们看一下这里有二杠一和二杠 a 的一个焦点,这里我们就可以以他为原点来套图,我们来找一下原本的点, 好在这里二杠一和二杠 a, 嗯,是有的,还有二杠四和二杠 a 的教练。好,我们就以这两个点为基点来套图。首先呢我们用到一个对齐的指令 al, 输入 al 空格,这个时候我们去选择 基础图,把基础图全部选中,空格确认,然后指定第一个圆点,我们就以二杠一和二杠 a 的焦点为圆点点击他,然后在咱们的总评图中呢也找到这一点, 那也找到二杠一和二杠一的焦点来,在这里鼠标左键点击它。好,接下来我们找到第二个点,还是回到我们的基础途中, 找到二杠四和二杠 a 的焦点,是在这个位置点一下他,好,在咱们的总图中找到相对应的点, 二杠四和二杠 a, 你是在这个位置鼠标左键点一下他,然后空格确认这里是否基于对起点缩放对象,我们选择是,然后呢稍等一下,可以看到我们的基础图就套到咱们的总图中了,然后他们的坐标就是一样的, ok, 这就是我们 我们的一个呃,总评图的坐标如何导入套路我们的这个基础图,当然在我们平时改图啊,或者说绘图过程中都会用到一个大量的快捷键,如果说你还不熟悉的话,在这里呢,我给大家推荐这样的一张 cd 二维加三维快捷键的大鼠标垫, 它里面总共包含了一百二十个 cad 里面最常用的快捷键,包括二十四个绘图工具,三十六个修改工具,十二个标注,十二个功能,还有三十六个三维键膜,我就把它放在视频左下角的小黄车里,赶快点击把它带回家。
