大家好,我是阳光啊,很多家人们啊问我们说切割头切割的时候有抖动的现象,问我们应该怎么样去处理 那?呃,这种情况我们应该怎么办?就是下面我跟大家一起分析一下。 呃,第一点就是说,呃我们这个切割工艺上面,呃切割的高度过低会导致呃喷嘴有跳动的现象,这个时候我们工艺上面 切割高度需要稍微的去调高一点点啊,那第二点就是,呃检查焦点或者气压是否给的合适, 嗯,那如果说焦点过高或者气压过大的话,也会影响切个头跳动。 呃,那第三点的话就是说,呃我们的随动系统有没有问题?就是说有,有没有干扰?呃放大器与机床地线的话是否有连接? 那基本上就是以上这几点,如果大家有什么更好的建议,嗯及其他的处理方法,欢迎大家评论区留言,谢谢!

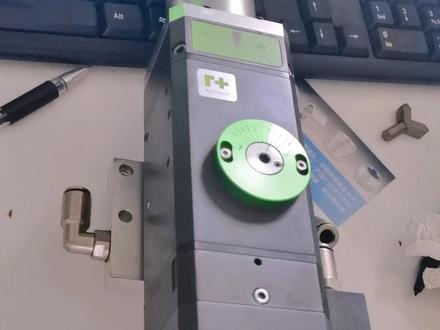

这个就是一个七个头, 我们正常要把它拆的话,就这些水管, 这是气管都要拔掉,水管跟气管拔掉的时候呢,尤其是水管,要把它对折一下,防止水流出来,就拔掉以后把把水管一一对折就可以了。 然后这个水管也是的拔掉以后把它对折起来,包扎一下,就不要让让水流出来。 这个切割头啊,他就四个固定螺丝,这一个这一个左左边,右边各两个, 各两个看到吗?这边有两个。然后拆这个螺丝之前呢,要先把这 这侧面有一个调高器吗,就是那个绿色的线子,那个调高器,把调高器上的这个三到四个螺丝给他拧下来,把调调高器螺丝收好,调高器就这样悬在旁边就行了。 最后呢就拆这个上面的连接件,这个是重点,这一块要注意防尘,要注意防尘。我们拆这个地方的时候啊,要先把这四个螺丝, 先把这四个螺丝拧下来,然后把切割头,切割头正常不是这样的吗?对吧,这样垂直向下的。我们拆下来的时候呢,呃一个人这样拿着 那个光纤线,前面的这个光纤线就连接这个头的那个线子,不能对折啊,那个不能折,黄色的线呢,不能折, 这样大概稍微平平一点,防止你要是这样拔的话,这样拔出来的话,他有的灰尘会直接直接掉下去的,会直接掉到这个里面去,因为这里面就是上保护镜吗,也防止这里面进灰,所以说要把它这样稍微平躺一点, 把这个线子,把前面这个线子给他拔掉,这个拔掉的细节呢,我也跟你讲一下,拔掉的细节是这样, 他这个切割头,他是带螺纹的, 就是你,你把你把上面这个芯子,这样光纤芯子拔掉的时候要转,稍微转一下,这下面要 转一下,他就像一个锁紧螺扣一样, 可以转动的,就是你现在这个角度啊,你往回转一下,转下以后,这个切割头,呃,这个连接头不是在这个位置了吗?然后这样用手这样稍微稍微也转一下,转一下就可以拔出来。但是你在拔这个之前啊,拔这个头子之前啊, 呃要去那个放光纤激光器,那个木箱里面,你找一个有个黑色的一个套子, 一个黑色的这么大概这么长一个套子,塑料的这个套子就是套在这个光纤连接头上的,这个一定 要套,而且光纤的一头上他有一个镜片,不能碰,也不能污染,这个要注意防尘。不过这个头子端子上他有一个小镜片的, 我们拔掉以后要立刻插到这个塑料套筒里面去,就是起到一个保护作用。插上去以后呢,要把这个套筒用胶带,用那个呃缠绕膜之类的给他包好, 放好整个头子,整个头子都要缠起来,只要是金属的部分,全部缠起来,一直缠到黄色的线子, 这是注意事项。另外这一头呢,就拿个很干净的塑料纸给他套起来,塑料袋给他套起来,很干净的塑料袋套起来,套起来以后用胶带把这个头缠起来。 当你拆装拆拆盒装的时候,都要平着,都要这样适当的平着, 把切割头这样适当的平着,而且不能这样折啊,因为上面是光纤线,他折的话,你可能会把它折折折断掉,就是这个线子,就是前面的黄色的线子,从这个拉过来的,插到这里面的 一头是金属头,这头是光纤线吗?黄色的光纤线,这个你要注意一下,拆掉以后呢,就把这个头子快递给我们。

今天我们来维修一个市场上三千瓦激光头,用的最多的一款是 bm 幺幺零加强的。首先要在一个超级洁净台工作,对他的要求有三点, 第一是垂直送风,第二是他的风速要达到零点四五米每秒,他的最大可承受颗粒物的大小是一百米以内。看看今天我们要用到的器材, 这是空气压缩罐酒精,酒精的浓度一定要达到百分之九十九点七或者以上, 这是承载酒精的容器。美纹纸皮老虎可以去除表面那个镜片的灰尘。红光笔拆净工具光学镜片我们也要用到的 扳手,这是无纺布,大号棉签,中号棉签,然后还要用到防静电手套或纸套。 首先我们要把表面的浮尘用空气压缩罐处理掉,尤其是这些保护镜的关键部位,任死角都要清理干净, 用酒精把表面的灰尘处理干净,做一个深度的清洁, 清洗已经结束了,接下来化妆学镜片我们先做一个红光测试,首先我们红光笔通上电之后,做一个初步的放到 镜片的状态,我们可以看到这个镜片是有很明显的黑色阴影点光斑, 说明这内部镜片有污染。这是红光笔的第一个用途,放到里面的镜片是否污染。第二个用途是放到镜片的焦点是否正常,如果焦点 不是在凝胶在喷嘴的地方,就说明里面的镜片可能装反了或者不匹配。这是我们的红光笔的两个用途。然后我们也可以通过排除法, 先把下保护镜抽出来,看这个红光阴影部分是否有消除,再把上保护镜抽出来, 晃动红光是否还有黑点,我们拆出来的都要做一个清洁,然后把这个也做一个清洁, 把上保护镜拿掉,那么这个黑点还在,就说明这里面的准值或者聚焦已经污染了,要更换,我们首先把保护镜片这些全部更换掉,首先我们先更换下保护以及上保护镜片 切割头,最好是侧着放抽屉抽出来,这样就避免二次污染, 我们检测一下他的镜片是有污染的,那么我们要及时更换。抽屉内墙 也要深度清理一下,用棉签棒,大号小号都行,包括一些关键的部位。 这个密封圈很重要,一定要及时更换,因为在这个使用的过程中,持续高温导致密封圈老化,密封性就不好了, 密封性不好会导致后果很严重,因为这个气会吹到腔体里面去,导致聚焦进组容易烧, 所以我们要及时更换这个密封圈,确保镜片无灰尘再放入, 如果有表面有浮尘的话,需要用皮老虎之类的工具或酒精擦拭清洁 后再装上去,再盖好盖板。同样上保护镜片我们也要侧放切割头,这样避免二次污染。我们要对这个抽屉内部做一个清洁, 然后我们观察一下镜片,这个上保护镜片我们还是好的,可以放装回去。 接下来我们要拆这个准值和聚焦来检测以及更换准值,准值进座就在这里,我们拿下来之后要及时把另外一面用铝纹纸封住,避免灰尘进入,然后我们用专业的拆净工具 把准值进度拿下来。 这我们很明显看到他是有一个骚点的 啊,有很多骚点,这个要及时更换,同样我们用专业的裁剪工具把它拍下来并更换这个我们镜片已经更换全新的一组进组。然后呢双凸月牙 方向一定要确保它是正确的,像这个幺幺幺的准值,双珠是在下面,月牙是在上面,然后双珠是有分正反面的,一定要注意区分。 我们再次确认一下这个镜片没有任何灰尘, 刚好在安装过程中的灰尘飘上去的话,可以用这个皮料 对准位置吹一下即可。我们把这个准值装回去了,贴好防拆标签,现在我们可以去拆聚焦以及中保无镜片,我们也要检测更换掉。 每个模块之间可以用酒精跟 wormo 清理一下,因为它里面有很多灰尘在里面,因为这里面我们刚刚更换过下保护镜,所以把它密封一下, 然后接着拆下面空间, 我们可以看一下他镜片是否有污染。这个中保护应该是已经有烧点了,这里明显可以看到三个烧点,所以说我们也要及时更换。聚焦镜这块要封 动作,这是跟下保护镜的规格是一样的,二十七点九乘四点一, 我们把它拆下来。中保护镜一般可以在和下保护镜一起更换,比如腔体里面有严重污染的话,我们也可以用无纺布做一个深度清理啊,我们现在已经把它更换好了,把下保护给装回去, 把它密封好,然后再去操作。这个聚焦七路也要封死,因为这里也有粉尘颗粒物进去。接下 我们就可以去拆这个聚焦金属了,我们也要用到这个专用工具,把聚焦拎起来, 我们看下他镜面情况,很明显有两三个烧点,所以说这个聚焦镜子我们也要及时更换。聚焦镜子月牙是在下方,然后双凸在上面,这里还有个垫圈,同样要注意这个双凸是有分正反面的, 我们已经更换,把镜片,然后装回去, 装好这个进组之后,把剩下的模块装回去, 再把传感器组件装过去, 把这个封住,这里贴一个防潮标签。 把所有的镜片更换好之后,我们最后一步可以用这个红光笔来检测一下镜片情况以及焦点位置是否正常。现在看所有的黑色阴影的光斑都已经去除了,因为我们整套光路都更换好了, 如果凝胶位置不在喷嘴的地方,也就最细的那个光斑没有在喷嘴处,说明你内部的镜片有可能是装反了,或者说位置不对,我们就及时去检查纠正。目前我们焦点是正常的, 刚好在这个喷嘴的地方,我们就可以装一个喷嘴,去检测一下它的毛中,可以看到这里光疤没有同轴,所以说我们可以 通过这两边的打铜轴的螺丝来调整他做一个初步的重轴,到了激光器装上光纤之后,用透明胶带做一个精度的重轴,这我们只是初步大概的重轴, 所有的维修工作就已经结束了,我们也可以做一个传感器是否异常的一个检测, 一根笔要找通对平线的类型,一支笔放在喷嘴处, 电阻值要在零点五欧姆以下,就说明正常,目前是零点二零点三,说明这个传感器是正常的。

维修这个 procat 今天一点零版本一万五千瓦,要在一个无尘柜里面操作,对无尘柜的要求呢是垂直顺风,有三点要求,第二点,它的那个最大风速要达到零点四五米每秒,最大接受浮尘颗粒的要求是一百米。 我们在维修过程中要用到的一些东西呢,是一个除尘罐,空气压缩的 无水乙醇一定是百分之九十九点七以上,甚至更高级别的红光笔,蚊子,还有专用的 thaw cut 的工具,防静电的手套或者纸套, 准值聚焦保护镜,棉签,中号和大号, 还有无纺布,还有一个专用的扳手工具啊,这是我们今天要维修的一个切割头啊,这是维修前的一个状态。 首先我们投资第一步就是要把表面的浮沉用这个空气压缩罐清理干净一些,关键部位缝隙,尤其是保护镜这种位置,还有这个下保护这些位置死角处理干净。 something 清理基本上就是把表面的灰尘温度清理了一下,现在已经清理结束了。然后接下来我们就用红光笔检测一下 a 部镜片的大概的情况,我们通上电,把红光笔先关掉灯, 大概就可以看到灯光里边有个镜片污染的,呃,有一二三四有好几个烧点黑点,他的镜片是不是 正常装配的?如果是镜片装反了呀,或者有这种情况的话,或者镜片不匹配的情况,我们也可以大概看一下这个焦点是不是正常,这个基本上就是一个零焦点的位置啊。 先把保护抽屉抽出来,像这个红光,他光斑还是有黑点存在,所以说薄镜面是主要原因,保护 抽屉拆卸的时候是侧放的,用力起来放的,这样我抽出来的时候这灰尘不会掉到黑黑头的墙体里面去,再次清理把表面的灰尘浮尘要处理干净 再拆,拆里面的 很明显可以看到这上面有骚点, 我们再看一下准值聚焦情况,很明显可以看到准值聚焦阴影存在啊,十多名七个头内部的准值聚焦肯定是有问题的,当然我们在这个保护镜片拆出来之后,要应及时先更换上保护镜片,再更换下保护镜片, 最后再去拆等值或者聚焦去更换内部的 d, 做一个深度的清理 这个保护镜面如果更换的话,就把这个螺丝拧下来,把镜面装上去之后,然后再放回出放回去。 更换下保温剂的时候,这个头最好是垂直这样子,避免这个切割头的凹次污染,然后我们可以抽出来 用全新的棉签棒, 大棉签小棉签都可以啊,粘好酒精。把保护镜抽屉里面的浮尘和脏污清理干净, 要仔细把里面的所有的浮层都要清理干净,包括抽屉的边缘部分 要做一个深度的清理。拆下这个保护抽屉之后,一定要把这个服务的这个把它密封好,或者用美蚊子, 最后把镜片维修好,换完全新的,检查没问题之后很干净的情况下,我们再把它装回去, 然后拧紧, 这里最重要的一点就是说这里面的密封圈要换掉,还有就是拆装上下保护镜的时候,这个盖板, 用这种服务服务盖板或者用美蚊子一定要封好口,以避免在我们操作的过程中浮尘或者那种粉尘颗粒进入到腔体里面去导致污染啊。最后我们就开始拆耿直聚焦, 第一步拆完螺丝把边上刚才没清理到位的,然后处理好,把它清洁干 干净,避免在搓出来的过程中再次污染, 处理一下边上的浮尘,还有观察一下腔腔体里面是否有污染,如果腔体污染的话要深度清理。抽屉拿出来之后一定要一定要用美蚊子去封装好入口, 我们这边这次就可以用美蚊子来封装它,一定要让它不能接触到浮沉 啊。然后接着我们把这个 tod 再看看有没有浮沉,把它 再次清理一下。最后我们再用普雷的专用工具拆卸啊,我们这边都要用专业的工具 ink 啦。首先我建议就是说先换它保护镜片,换完保护镜镜片之后再用另外一个工具 另外一头去拆这个聚焦,然后再把聚焦镜片更换,同时更换好之后检测镜片没有异常,用高亮度灯放,没有异常之后我们再 把它抽回去, 最后拆这个准值进主模块,然后更换里面的镜片。我们先把外面的那个盖板拿下, 把盖板拿下,然后清洁盖板,有浮尘的都要清洁干净,然后把这个放在一边, 再把里面的浮沉清理。最后我们这边有一个电机的连接线,这就是我们的电机和一个电路板,我们拆的时候要先把这根电机连接线往上拨一下, 再用棉签配合这里再固定一下,然后我们再拆里面的镜片,我们拿拿出这个组件来的时候一定要注意这个 电机一定要居中,这一个部分要居中他才能拿拿出来,不然的话会卡住。呃,我们要调到合适的位置居中再拿出来。 我们可以观察他的镜片的污染情况啊,这个镜片已经严重污染,需要更换,然后我们把这个盖板要及时 盖住,避免浮沉进入, 可以用两个 螺丝给它固定,或者用那个美纹纸给它粘住也行,现在用美纹纸给它粘住,这样他不会掉下来。 当我们处理这个 prodj, 把它拆下来,用专用的一点零版本专用工具把这边拆下来。接下来我们把这个镜片更换好之后,如果还有表面有刚刚装的时候有浮尘的话,可以用疲劳物 给他吹一下,把浮尘清理干净,再把整只模块装回汽配头里面。 整个模块装的时候同样一定要这个 电机要居中,不然会卡卡住放不进去。 我们先用螺丝给他上紧,最后把电路板的连接线插回去,往下拨一下锁死, 这样我们最后一步就是把这个盖板放回去,注意边上都不要卡到 啊。有条件的话我们可以上下店装配好之后看下他的指示灯的 是否有异常,然后用手机监控软件可以登录看一下他还有没有故障,有需要的话是可以用红光笔,再去跟刚才我们最开始的步骤一样的, 去检测一下他的焦点是否正常,红光是否正常。最后呢?把整个切割头包好之后再出破了可以结束维修了。

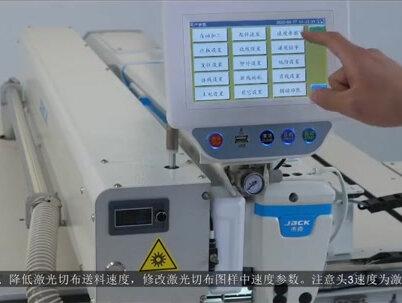

模板机系列激光切不断面料故障的排查处理一、机器使用激光对缝料进行切割后,发现激光工作时出光蛋布料切不开,切不透。一、检查功率是否偏小。二、 速度是否过快。三、激光头下降高度是否偏高。四、激光点是否是远点。五、聚交警是否有污渍。六、激光管是否使用频繁导致功率衰减,则需要重新更换激光管。 一、通过功率调节旋钮提高激光切布功率,显示数值越大则功率就越大。二、降低激光切布送料速度,修改激光切布图样中速度参数,注意投三速度为 激光速度。 三、调整激光头切割时与台板的距离为二十毫米,通过拧松这颗螺丝进行调节。注意激光头带伸缩功能的是通过拧松伸缩器缸上的两颗螺母进行调节的。 四、按顺序拆开盖板, 检查反射镜支架是否过高或者调节螺母位锁紧造成折射镜角度随震动折射角度变化,从而造成出光不对中通过三颗螺钉重新 调节激光点。
