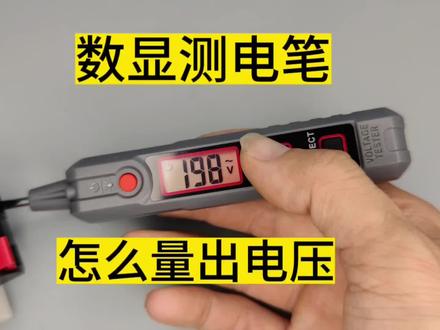

这个电笔大家都不陌生,会不会都有一个好奇,它里面没有电池,是怎么做到可以显示数字的,一会呢我们再来拆开看一下他是怎么做到的,简单看一下这里呢就是显示他的测量范围,十二伏到二百五十伏 往上,这一边呢就是他的感应测试,这边就是直接测试的,就是测电的时候用的这上面这个按钮,我们测一下这个现在是二百二十伏, 这边是零线,哎,居然还有三十多伏啊,可能不太准,闪电标志零线那边就没有了, 这边呢就没有什么太多可介绍的了,一会呢我们就从这里把它给拆开 好,我们就拿下来了,可以看到的前端这里是跟着这个黑色的接触的,这个橡胶真的其实也是个店主来的, 下面我们量一下这个电阻组成,它是防止人体触电的,大概在十几 k 左右, 往这边过来呢,我们就可以看到通过这以后连接这些黑色的膜,其实这些都是一些店主, 然后通过这里这个点,这个就是检测点,这样下面就四个和这个导电橡胶连一起的,通过这个 触摸屏的显示屏,这里和这里形成一个电压,形成一个压差,一二三四就分别显示我们那些数,下面我们看一下它的电阻,这里到这里是一个, 这里是四兆,然后这里就会逐渐增大的,大概五点四,这边六点六,每一集都不一样,这个大概七 就是这样通过这里形成一个压叉,这两边呢形成一个电压叉,然后通过这里 要通过给这些导电橡胶形成这显示数字,现在我们用万用表的电阻打 给他加一下电,看一下,这里是显色,看 看没有,只需要一点很 vivo 的电它就可以显示了。这两按键呢也是一个导体来的,看起来像个塑料,但实际上它是导电的, 只有几欧四五欧的组织。由于上一期呢就提到了一下这个电笔,然后呢就就说了一个事呢,就是不常用的还是买这种比较好,因为他不需要电。这种呢你就是万一哪天没电了,这都不知道,家里备用的就是买这种 我常用的呢,就是选专业点的工具吧。好,今天就说到这里,大概了解了一下他是通过什么样的工作方式使这个显示屏显示数字,可以做到没有电都可以显示。

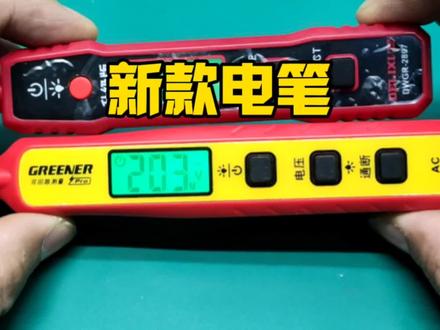

今天要来拆的是这个网红测电笔,这玩意大家在网上的应该是看见过不少了,今天我们就拆来看一下他是怎么实现的,他的功能比普通的电笔呢还是要好很多,这边还有个灯可以照亮一下, 再往这边过来呢,这一个就是测电压的一百九十六伏零线,零线这边就没有了,这上面这个呢是测通断用的,也可以,这是测这些导线通断的时候用的,这样 好,我们就把它拆开, 这结构也很简单,这边就是那个开关机,这边那个电压用感应, 背面,这里呢就是一个他的蜂鸣器,这里还有个牛屎芯片,这边就是他那个探针进来以后,通过他通过这几个电电阻组成一个回路, 要测量电压的是组成一个回路,一般情况下我们都知道这东西要组成回路的话,这些东西必须得导电的,通过人体和大地形成一个回路,要不然他就没办法测出电压的了, 所以说他这个橡胶呢也是个导电橡胶,这边呢就是他那个显示屏,这玩意的结构就很简单就拆完了, 但是他这相当于一个小型的万用表吧,一般呢要专业的人呢才会有用一下,那普通人基本上用不上这玩意, 因为他要电池的,就会导致很容易没电或者干什么呢?就是买个普通普通家用的话,就买一个普通的电笔放在那里,什么时候要用都行,他不需要电池,这玩意就不行。好,今天就拆到这里。
