汕德卡仪表盘如何能调亮

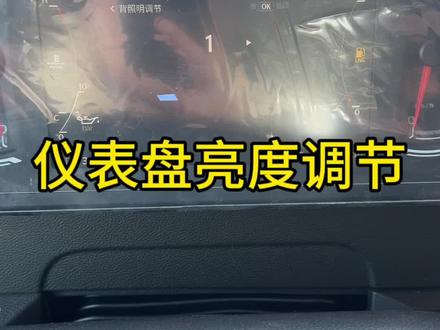

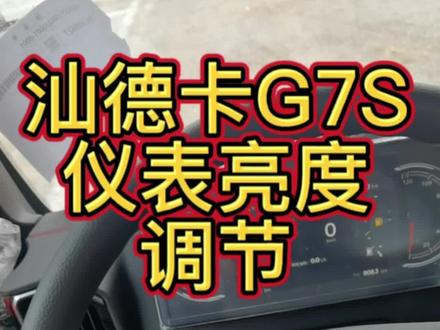

大家好啊，这个最近呢我们卖了那个 gts， 应该也有十台左右了吧，然后有客户啊反映这个，问我这个仪表， 那个仪表晚上开车这个亮度太亮了，然后怎么调节？今天呢我就给大家讲一下这个仪表，这个灯光，这个亮度调节怎么调节？ 来我们上车啊，上车，然后电源通电，钥匙开关，开开这个仪表，仪表正常是这这个这个这个界面，然后我们先摁 ok 键，然后下 翻，然后调至系统设置，然后摁 ok 键进入，然后再往下翻，调至被照灯被照明调节，然后再摁 ok 键，确认 看到没，现在这个灯光亮度是第五，然后我们可以依次降低，调至最低，最低是一啊，然后撒个 ok 液， 然后再上，翻到返回，嗯， ok， 返回，然后再上翻到返回键，嗯， ok， 返回，这样就可以了。 需要给大家提醒一点啊，打比方，你摁 ok 键，然后摁上翻下翻，没有反应，这时候这个娱乐这边 是这个音量调节啊，这时候需要怎么怎么办呢？需要按一下 mm 转换一下，然后再按上上翻键，下翻键就可以了啊，然后等我们操作完以后完全退出以后啊， 这个回到这个正常界面以后，然后这时候可能再摁这个上上键，上翻键，下翻键，这个音量是不管用的，然后这时候呢需要再摁一下 m 键，然后再摁音量大小就可以就可以了。 今天跟大家的分享就这些了，关注我，我会持续为你更分享更多善德卡 gts 操作技巧。

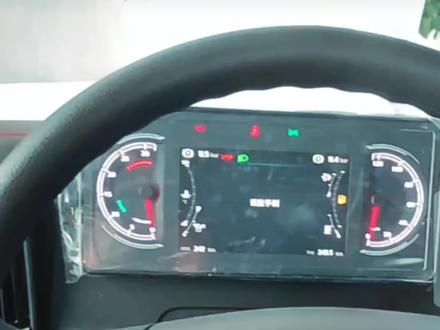

今天给大家出一期视频啊，因为有的朋友把这个机器 s 接回家，是吧？这个屏幕上的菜单啊，自己不会调。今天呢，这个视频就带大家来了解如何去调这个屏幕上的菜单啊，这个位置，咱按住这个按一下， ok， ok， 键呢，这会出现一个这个，你要车辆信息啊，故障查询是吧？一些呃信息之类的，如何调节上下呢？按这个音量键啊，但是你如果直接按音量键的话，他是 控制这个音量加减的啊，你需要按住这个 m， 按一下 m， 让他切换到啊上翻下翻菜单的这么一个状态，然后您再摁就可以了 啊。同样，你如果你想看车辆信息，你问一下， ok， 这里面就有了油耗，百公里甚至油耗之类的手机里程，然后您再一下按一下， ok 就返回了。如果你想回到这个 初始模式啊，想调节音量加减，您再按这个是 没有反应的啊，是不会音量加减的，这个时候呢，您再按一下 m， 他就又回到声音加减了。

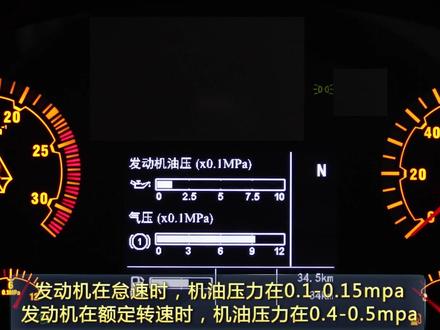

驾驶员显示屏介绍， 驾驶员显示屏位于仪表板的中间区域，通过 mcs 旋钮可对显示屏进行翻页。 第一屏显示内容。机油压力表用来显示发动机机油压力， 在行车过程中应时刻关注机油压力不能过低或过高。发动机怠速时，机油压力在零点一到零点一五兆帕，发动机在额定转速时，机油压力为零点四到零点五兆帕。 液晶屏上气压表与指针起压表相互切换，显示制动回路一或二的气压。尿素表 用来显示车辆尿素箱中剩余尿素量。档位值在液晶屏右上方显示。对于手动车辆显示当前档位值。对于 amt 自动挡车辆中间大数字表示当前所处档位，左侧小数字表示上一档位， 下一档位。右上字母 am 分别表示自动模式与手动模式的切换。右下字母 ep 分别表示经济模式与动力模式的切换。 保养提示符号亮起表示车辆需要进行保养。 esc 有效符号亮起表示 esc 处于有效状态。 esc 关闭符号亮起表示 esc 处于关闭状态。 坡起符号亮起表示 hsa 坡道起步辅助系统处于工作状态。 dp f 符号长量表示尾气后处理系统颗粒物过多产生堵塞，需要再生。 dp f 符号闪烁表示尾气候处理系统没有及时再生，影响发动机正常工作。 dpf 再生状态符号亮起表示 dpf 处于再生状态。 燃油滤清器堵塞符号亮起表示需要更换燃油滤芯。总里程小里程在液晶屏右下角显示， 按下按键一超过三秒可将小里程清零。空滤器堵塞符号亮起表示需要更换空气滤芯。排气制 动符号亮起表示排气制动正在工作。发动机预热符号亮起表示此时发动机正在预热，您需要等待指示灯熄灭后才可启动发动机。 燃油进水符号亮起表示燃油粗滤器水分较多，需要进行排水操作。超速符号亮起表示车辆超速。 缓速器工作符号亮旗表示缓速器正在工作。以 cos 驱动帮助模式符号亮旗 表示气囊悬挂，车辆处于驱动帮助模式。以 cos 最佳驱动模式符号亮起表示气囊悬挂，车辆处于最佳驱动模式。 旋转 mcs 旋钮进入第二屏显示内容，左上区域切换显示为总油耗本次发动机运行累计油耗。 旋转 mcs 旋钮进入第三屏显示内容，左上区域切换显示为百公里平均油耗、短途平均油耗。 旋转 mcs 旋钮进入第四屏显示内容，左上区域切换显示为顺时小时油耗，顺时百公里油耗。当有任意差速锁信号被激活时， lcd 屏自动切换到差速锁屏， 左上区域切换显示差速锁状态。旋转 mcs 旋钮进入第六屏显示内容，左上区域切换显示为发动机工作时间。 旋转 mcs 旋钮进入第七屏显示内容，左上区域切换显示为软件版本号和 k 值。 在停车状态下，按键一和按键二同时按下超过五秒或者按压 mcs 旋钮超过五秒即可进入 md 一主屏。旋转 mcs 旋钮，选中指定的节点 按下即可进入相应的 dma 紫屏，可查询相关故障码。

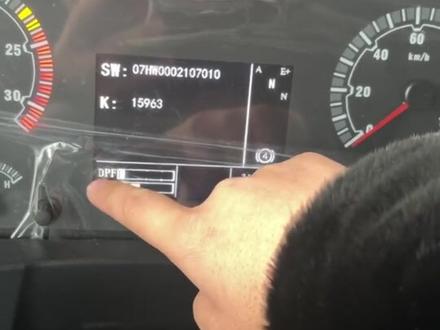

正常仪表盘显示是这样的，通过右侧的 mcs 按钮旋转，这个是显示总油耗和运行累积油耗，再旋转百公里平均油耗和短途的平均油耗。如果他不显示短途平均油耗的话，你就小机里程归零一下就可以了。 再旋转他会显示一个顺小时时的油耗和顺小时的百公里油耗。然后再旋转一下，他是显示这个轮间插座锁和轴间插座的指示信息，再旋转一下，他是显示发动机的工作时间，九点二 hh 就是小时的意思。

在这里我再强调一下啊，作为咱们国六的驾驶员，国六车辆的驾驶员一定要注意 dpf 的指示进度，百分之二十的时候啊，你可以，不过不用管他，百分之五十的时候你就要 进行高复合的运行，到百分之八十的时候呢，你就一定要进行驻车主动再生了，到百分之百的时候啊，你就可以去服务站进行服务再生啊，这个咱们国六的驾驶员呢，一定要注意 他，现在啊，他有的版本是 dpf 的，有的版本他是一个英文字母的啊，具体的是啥我也不知道。

驾驶员显示屏介绍，驾驶员显示屏位于仪表板的中间区域，通过 mcs 旋钮可对显示屏进行翻页。 第一屏显示内容。机油压力表用来显示发动机机油压力， 在行车过程中应时刻关注机油压力不能过低或过高。发动机怠速时，机油压力在零点一到零点一五兆帕，发动机在额定转速时，机油压力为零点四到零点五兆帕。 液晶屏上气压表与指针气压表相互切换，显示制动回路一或二的气压。尿素表 用来显示车辆尿素箱中剩余尿素量。档位值在液晶屏右上方显示。对于手动车辆显示当前档位值。对于 amt 自动挡车辆中间大数字表示当前所处档位，左侧小数字表示上一档位， 下一档位。右上字母 am 分别表示自动模式与手动模式的切换。右下字母 ep 分别表示经济模式与动力模式的切换。 保养提示符号亮起表示车辆需要进行保养。 esc 有效符号亮起表示 esc 处于有效状态。 esc 关闭符号亮起表示 esc 处于关闭状态 或起符号亮起，表示 hsa 坡道起步辅助系统处于工作状态。 dpf 符号常亮，表示尾气候处理系统颗粒物过多产生堵塞，需要再生。 dp f 符号闪烁表示尾气候处理系统没有及时再生，影响发动机正常工作。 dpf 再生状态符号亮起表示 dpf 处于再生状态。 燃油滤清器堵塞符号亮起表示需要更换燃油滤芯。总里程小里程在液晶屏右下角显示， 按下按键一超过三秒可将小里程清零。空滤器堵塞符号亮起表示需要更换空气滤芯。排气 制动符号亮起表示排气制动正在工作。发动机预热符号亮起表示此时发动机正在预热，您需要等待指示灯熄灭后才可启动发动机。 燃油进水符号亮起表示燃油粗滤器水分较多，需要进行排水操作。超速符号亮起表示车辆超速。 缓速器工作符号亮旗表示缓速器正在工作。以 cos 驱动帮助模式符号亮旗 表示气囊悬挂，车辆处于驱动帮助模式。以 cos 最佳驱动模式符号亮起表示气囊悬挂，车辆处于最佳驱动模式。 旋转 mcs 旋钮进入第二屏显示内容，左上区域切换显示为总油耗本次发动机运行累计油耗。旋转 mcs 旋钮进入第三屏显示内容， 左上区域切换显示为百公里平均油耗、短途平均油耗。旋转 mcs 旋钮进入第四屏显示内容， 左上区域切换显示为顺时小时油耗，顺时百公里油耗。当有任意差速锁信号被激活时， lcd 屏自动切换到差速锁屏， 左上区域切换显示差速锁状态。旋转 mcs 旋钮进入第六屏显示内容，左上区域切换显示为发动机工作时间。 旋转 mcs 旋钮进入第七屏显示内容，左上区域切换显示为软件版本号和 k 值。 在停车状态下，按键一和按键二同时按下超过五秒或者按压 mcs 旋钮超过五秒即可进入 md 一主屏。 旋转 mcs 旋钮，选中指定的节点按下即可进入相应的 dm 依子屏，可查询相关故障码。

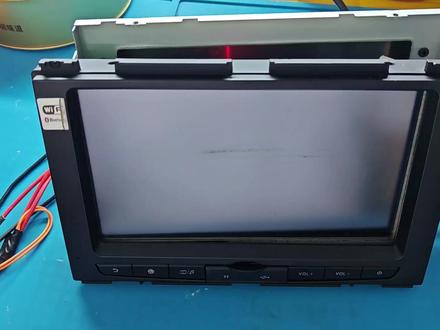

好，大家好，手上这台的话是正气三德卡的一个真坑导航，这位朋友反馈图像显示不良，我们可以看一下，显示的话是有白色的竖条，现在我们把喇叭也接上起来，接上喇叭的目的的话是看一下系统有没有跑起来， 呃，如果是喇叭有声音的话代表系统就起来了，现在在开机当中。白色的 啊，刚才喇叭的话是有那个收音机的照播音来，他头像的话是确实是显示不良，我们看一下是哪里出了问题。 主机也是由两部分组成，这一块的话是一个主板，这一块的话是电源板，然后我们显示屏的话是在这里，这个是显示排线，这一块的话是这个，这个是全部排线。 显示唇部排线这块的话是一个信号连接排线这个的话是尾插跟电源的连接排线。呃，如果是显示不良的话，我们主要是排插主板跟显示屏这块，这个坐直。呃，我们聊一下显示不良的一个分析思路， 刚才我们说了这个坐直的话是接我们的液晶显示屏。呃，像这个版的话显示电路的话是哪一块呢？显示屏的话是由电压跟信号手组成，就是说他根据条件的话需要电压跟信号，那电压的话他是这块显示屏的话是。 嗯，北辰的供电，还有我们的那个背光都是靠这个周值连接的，像在这里的话这一块的话是背光电路，我们可以看一下这两个 个限度的话直接连到这个悲观的一二三四这里来了，就是我们一二接这里，三四接到这里，这是一个悲观，然后他 一个更电，更电的话就是靠这个莫斯管，莫斯管打开了以后给他输出一个三点三伏给他这个周值， 这是显示屏的一个背光跟更做电压。显示屏的话还有一个更作条件，电压的话是正负压，正负压的话我们就可以看出来是在这两个位置，像这种的话我们一眼能看出来这种的话是稳压油接管， 因为正负压的话是需要稳压前压的，一定是这种轰炸灯那个稳压器官，凭经验的话我们能分判断出来这个给这个，所以说我们等一下量一下 这两个网络的话，一定是到这里来了，嗯，输了电压的话，然后再搜一下那个信号，信号的话是在这几个池州，一二三四五六，他是 lvds 信号输出给显示屏的，这是一个信号来，还有加上边上这几个电阻的一个时针， 有了电压，有了时针才能把这个显示屏给点亮。我们一步一步给他分析，看一下是哪里出了问题。 好， ok， 我们给大家证明一下这个线路的一个走向，这是背管，正，这背管的话有正负极，这是正极， 正极的话到这个排场的右角，这是负极，负极反馈的话到三四角来，这一块的话是正负压，我们量一下他应该是在这一排，是不是啊？那这个的话是在这一排 来，还有一个是那个我们那个电压更低，电压 mos 管， mos 管输出个三点三伏的一个电压，在这里 来还要讲这里再给他讲一下这个正负压的一个分辨哈，就是我们看到稳压二极管的负极，并连带我们那个输出单 可以看一下这个负极并联在这个输出单来还负正极的话，正极并联在地单，这个是正压哈。呃，相反稳压二极管的正极并联在输出单来负极的接地， 这个是负压，这个是负压啊，我们看这个稳压柜机管的一个符号，正负极一个符号就可以分辨出来。嗯，电压这块的话是在这部电路来是信号，信号的话是在这一块，这一块的话是 一二三四五六，他是输出 led 信号，给了这个显示屏，有了这两个条件我们显示屏才能点亮，同时还有时针石器复位这块。 好，讲完这个电路左箱我们再做一下那个检测，首先是主抗检测，也就是我们打到那个二七提档，万一表达到二七提档，然后做一下对地的一个主抗， 我们可以直接使用那个横表笔接地，黑表笔的话接接我们来背测。答，比如说我们那个背关的正负极， 看一下有没有对地挡路，零点五来负极，负极的话因为他本身就会避免到地，这个是正常的。然后我们正负加也量一下，看有没有对地一个主看正不正常啊？这个是开路正常。 对，我们这里还有这一档零点六正常的，然后我们再连一下这一块来更电，商店财务更电也是正常的。呃，连完电压的话，对地主看我们再连一下信号，信号的话是这个对勾排足，我们连一下他给对地二七提零点四九八 来，再点一下这个零点四九九，这个零点四九九，这个一样道理。 jd 给我排除，我们给他两一边， 两一边，因为这地过排除的话，对地二 gt 的话基本是是接近相等的， 如果排除了主卡，我们是可以给他三个电，再做一下那个电压的一个判断啊，我们万一表达到电压档，然后 机器上电开机了以后，我们给他做下电压判断，刚才那种白屏的话，背供肯定是正常的。我们再做一下测点啊，竖着电压的话十六伏，他一直在下降，因为是没有见负责 连这边的话是负极肯定是没有的。然后我们再量一下这一个角是那个更电角，三点二伏，三点三伏的电要三点二伏正常的，我们再量一下正负压，这个是负六点八伏，上面这个上面这个的话是一个正十六伏， 来这一排的话是信号，信号的话正常的话我们是需要四步器的探，但是我们现在的话手上没有四步器，也可以让那个电压的话给他，初步的给他注销庞大二点多米伏来这些地方我们看有没有信号输出，因为这个这个是 也就是 lds 信号，你看零点八伏，零点八伏，零点一伏啊，这样看起来的话，这个电压信号都正常的。如果排除了电压信号的话，我们可以给他更换一个显示屏，切了一下， 好，这是一个清唱五十拼的一个显示屏，我们给他买了一个一模一样的，购买一个一模一样的，无聊，然后再给他三个电。刚才我们排说电压信号的话，正常应该是能点亮 数着，确定是不是屏幕本身的问题，玻璃本身的问题，显示了三德卡的一个车标 logo， 中国真气好，这种情况我们就可以给他安装回去了。好，我们给他安装回去，再给他做一遍更能测试，再发后 给他做下前根的一个测试，现在在起根当中。中国战器，这是山德卡的，山德卡的一个真康达。 触摸一下这款触摸的话是个电阻屏啊，电阻屏的话是需要用那个指甲去按压，电能的话是可以直接触摸，这种的话是按压式的。我们先给他连个蓝牙，看一下蓝牙能不能连接 播放一个音乐，蓝牙正常的来回再给他读下 u 盘， 余款的话，哎，好，余款也是正常的。还有我们在测试一下 wifi wifi 卡能不能连接，这款的话还带一个 wifi 功能呢啊？ wifi 的话也已经连接好了。那我们再测试下导航，看导航能不能进度， 导航也是正常的，能够定到位，那证明这台机我们已经给他修好了，可以打包发货了。
