控制器怎么安装

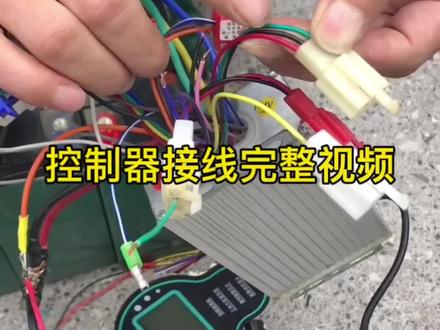

你们家的电动车如果在行驶的过程当中呢，这种控制器坏了，是不是要退到修理店去修，修理店的师傅呢会给你们讲，换一个控制器呢要一两百， 今天如果你自己想要自己动手，不知道怎么去换的，小杨哥呢来教你们点个收藏。在换控制机之前呢，我们呢首先要了解到控制器上面呢这些电线的一个工作原理来， 首先呢这里有一根粗绿线和一根粗蓝线，还有一根粗黄线，这三根电线呢是我们电机的主象线啊， 还有这一根呢出红线和这个呢出黑线是电电池的一个正负极线，这一根电线呢 是咱们的钥匙的一个输出线。找到这里六根线以后呢我们再把电机的画线把它找出来，这里呢有五根啊五根电线，这是电机的画线，黑色啊和 红色为正极，负极，黄色跟绿色，蓝色为电机的货线。找出来以后我们接着把这个控制器的一个油门转把线把它找出来，转把线呢有红色，绿色，黑色。找出来以后 我们呢再把液晶仪表，这里呢有一根线在这里，这个呢是我们的液晶仪表啊一个电线还有 这里呢他有一个三速的，如果你的车子有档位的，那么呢就要把这根三根线把它接起来， 这里呢三根电线呢是咱们的防盗器的一个电线，还有 这里呢两根是咱们防盗器的喇叭线，这一根白色呢跟这根白色是我们的一个自学习的一个线。然后还有这里这里呢它可以对接为三轮车，拔开为两轮电动车。 这里面呢有一个液晶仪表显示啊，一个跑多少码的？还有如果这里呢如果你们的车子是点动的一个档位，这里也有这两个呢是倒车功能，这一个呢是一个是高刹的 刹车线。好电线呢我们啊把它捋清楚以后呢，我来教大家怎么样去接。首先呢我们把这个三根的电机主线线呢，先把它连接起来，那先接绿色的，再找到电机上面的这根绿线把它接起来， 我们再把黄色的电机象限把它接起来，再把蓝色的电机象限把它接起来。 这里接好了以后呢大家注意看啊，他这里有一根正极跟有一根负极，小杨哥呢建议大家把这两根线呢把它错开，我们呢把正极把它拿掉，再把 把负极把它接起来。负极接好了以后，我们把这个粗横线把它接到这边来，把这个绿色的把它攥开， 把红色的正极线接到这边。为什么正极跟负极要分开呢？以防他正极跟负极呢触碰到了冒火花，造成了不必要的一个危险。 然后我们再把绿色的寄到这边来， 电线连接起来以后，我们把这个螺丝把它转底 好，这里接好了以后呢我们接着来把它的钥匙的一个输出线把它接起来。 钥匙的输出线呢在我们电线里面有一根最初的啊这个钥匙的输出线，我们找到这一头红色的，我们呢再把它接起来，再拿胶布把它胶起来 好。钥匙的输出线接好了以后呢，我们找到油门转把的三根信号线， 绿色、红色、黑色，找到以后我们找到控制器上的三根和耳的一个信号线，我们把这里剪掉， 把它电线拨开， 剥开以后，我们把这个红色对红色把它接起来，再把它浇起来，绿色接我们的绿色，黑色接我们的黑色。 好，三根油门将把信号线接起来以后呢，我们把电机或耳的线呢把它接起来， 接起来以后呢，我们再把自学习的线呢把它接起来，接好以后来我们测试一下啊，打开电源，打开钥匙，看一下电机往前转还是往 后转的电机如果是往后转的，大家呢不要着急，我们只要把油门拧到底，然后回一下，再来看下电机，电机是往前转的，这里大家要注意了啊，在这样的电机往前转的情况下呢， 大家先不要着急，把这根自学习的线呢把它拔掉，先等他一分钟左右，然后再拔，为什么要等他一分钟呢？让他电击跟控制器呢相互呢匹配一下，好 一分钟的时间呢，差不多了，我们呢再把这个学习键把它拔掉，我们呢拧一下油门，看一下电机呢转的正不正常，如果电 机运行的正常的话，那就说明呢我们这个控制器呢已经接对了。我是小杨哥，每天分享更多电动车知识呢给大家，如果大家觉得小杨哥教的对的，请帮小杨哥呢点个免费的关注，免费的爱心，谢谢大家。

想要学习修理电动车其实并不难，首先我们要掌握着控制器的每条线的作用。黄绿蓝三根为电机的象线，我们把它与电机象线接到一起，颜色对颜色 螺丝一定要锁紧。 红黑黄绿蓝 为电机的和耳线插头，把它与电机和耳插头插到一起。 红黑绿为油门转板线， 把它和这个油门转码的红黑绿线插头插到一起。一根黑色和棕色的线为倒挡信号线，把它和转码的倒挡线接到一起。 这一个红黑插头的为防盗器的电源正负极， 这一个橙色、棕色还有蓝白为防盗器一个轮动检测线， 还有一个一键启动线，这一个就是锁车锁电机信号线，我们把它与防盗器连接到一起。 这一根灰色的对插的接头为四十八伏和六十伏的电源转换线， 如果用四十八伏的电源就把它接到一起，用六十伏电源就把它断开。这一个一个白色插头的 v 控制器的学习线就是控制电机的前进和倒退，如果装上之后电机是前 把它插头断开就可以了，如果是倒退，拧动一下这个油门转板，他就可以正常前进了，然后把插头断开就可以。紫色、黑色还有粉色为三档变速线， 我们把它与油门转板的三档变速线接到一起， 用胶布包起来。 蓝白色线为仪表的一线通线， 这一根紫色的就是我们刹车手板的刹车断电线，一边接控制器 一边接钥匙门出出来的这个红色电源线。 仪表的绿色为电源的负极，红色为电源的正极，正极我们也接到这个钥匙门控制的电源线上 负极，接到电源的负极， 因为这个仪表速度显示线为霍尔县控制，我们把把它与电机霍尔信号线接到一起， 这一根黄色线为电门锁线，控制器的电门锁线 一边接电门锁的苏州端， 一边接电源的正极线。 接好这所有线之后，我们把电池给串联起来， 现在这电池两端这边是负极，这边正极他的电压就是四四十八伏，我们把他与控制器的电源线连接到一起， 把电机架起来，我们打开钥匙， 拧动这个油门转板，点击，现在就可以正常工作了。用这个变换中离高速 关注我，每天给你分享更多电动车知识，感谢大家！

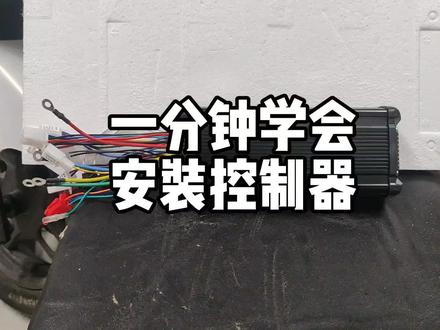

一分钟教你学会怎么接控制器，控制器作为咱们电动车的核心部件，有非常多的限数，是不是大家看到这些限数就非常头疼，其实你只需要掌握到其中几个重要的限数 即可让车辆正常行驶。视频最后我会将各个线数加以标注，建议大家点赞收藏。首先需要接的三根粗线是咱们电机象线黄绿蓝。其次这两根粗红和粗黑是咱们电源的正负极，这根细红线是咱们的电门锁线， 这五根红黑黄绿蓝的细线是咱们电机的霍尔线。此时咱们只需要接上最后一个细红细黑细绿的转把线，你的车辆即可满足正常行驶功能。 还有一个小技巧教给大家，找到咱们控制器上的黑灰蓝三根线，这是咱们的电车调速线，只需 要将黑色线和蓝色线对接，你的车子就可以想快就快，想慢就慢。这个图片是咱们控制器各个线数的功能标注，大家可以收藏一下，有什么不懂的大家可以私信我，关注我，每天为你更新电动车小知识。
