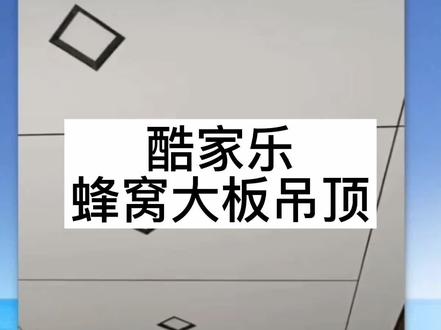

用五年集成吊顶设计的经验告诉你,蜂窝大板随意设计,一个月的板材的损耗就顶一个设计师的工资了,一定要懂蜂窝大板的属性,才能更好的控制成本。首先我们进入吊顶设计,这一户的吊柜是到顶的,所以这边上的三十五公分我们是不需要吊顶的。 先清空我们原有的设计,我们分四步进行,第一,定区域,先把橱柜的一个位置剪掉。 第一步,定区域,新建参考线,设置板材的大小,这里我们要注意,蜂窝大板大部分的规格是一点二乘二点四四米,我们的板材长度是三点三四米,在设计的时候要按照三百或者四百的倍数去设计,这样可以减少板材的损耗,尤其是少设计宽度,九百多的规格,这个浪费是最大的。 第二,画线条,把刚才定好的区域全部画上线条,清除参稿线。第三步,加材质,加蜂窝板的封边框。如果企业素材库 没有自己的一个型材,那么我们进入公共素材库,这里有一个叫新快的素材放进去,我们调整一下,宽和高,我们都设置为三, 点击复制这根线条,然后按住 shift 键,我们进行框框选,那么整一个反面都复制成功了,我们在三 d 视角来看一下,已经复制成功,接下来加上我们的收边条,收边条沿着吊柜进行复制粘贴, 如果说我们在复制粘贴的时候,如果位置不对,我们进行铺面编辑,然后把它的位置进行调整即可。接下来我们把板材的颜色全部穿上, 可以用我们的材质刷进行复制。第四步,加灯具,将自己喜欢或者客户要求的灯具全部加上,那么最后的成品就做好了。这里我们随意设置一个下调,按住 shift 键进行框选,设置二百,最后我们看一下效果。

同学们大家好,这一点我们学习用库加勒做蜂窝大板吊顶下,下面看这个顶,首先呢我们看他四周是不是黑的线比较粗的很一些,给他留二十毫米,然后中间细的留十毫米,放筒灯射灯,然后这里放有像 这种黑色金属,或者有的是像木饰面板一样的,我们用裤夹了做一下他这个地方,这个是管道包立管,我用巨型给他把这里框出来,啊,好,然后我们只设计这个区域,然后这个地方, 哎,如果我想设计成和视频这里是一样的,首先我先有一点这样白色的,然后再是这样的木饰面板或者是黑色金属,看你想要什么的,我们做木饰面板吧,哎,然后再这样我们先划分,用参考线划分区域,划分 去的时候这个线条的粗细也要给划分出来,可以打字搜索,哎,不吱声。好了,然后我们再看灯,啊,这个灯射灯,在这里,灯,射灯, 射灯,他是一个方块零哦,在每个大板的中间放到一个射灯,他的尺寸大小可以这样缩放,也可以在这里调改, 然后转四十五度角度,这里改成十五啊,这里角度改成十五,可以了,这时候我们可以加复制再放,也可以,怎么样呢?正面这个到这四百, ok, 放好了,然后呢这些参考线看的挺乱的,我看着眼晕,我隐藏参考线, 然后我再看,有一个啊,突出啊,这个三百五啊,突出了,好,这样起来出图了。

大家好,今天教大家在库加勒中如何制作蜂窝大板吊顶。首先选中顶面,进入吊顶设计, 找到上面的矩形,在图中先绘制一个矩形,把矩形距离墙面的间距改为我们想要的数值,两边的间距为八百,上下为九百。 再使用直线把矩形和墙体连接一下, 连接号之后再用直线把这 个位置也画一条。选中线段,把刚才画的线段距离上面间距改为一百, 这样我们的线段的尺寸就画好了,也就是区域确定好了,但是现在还是处于圆顶的位置。然后我们把所有的区域都突出三百, 在左边找到心块,也就是黑色的不锈钢线条放到区域内,把上下左右中的区域都放好,线条放好之后发现有这种情况,两边都有, 我们可以按住 ctrl 再点击心快删除一段线, 这个时候又发现这个位置没有线条,按住 ctrl 再放置单条心块,另一边也是一样的, 这样每个区域的黑色分割线就弄好了。因为我这个是个人板,没有蜂窝大板的材质,所以先用墙布代替一下,在左边公共素材库中找到贴图中的墙布,放到合适区域, 也可以使用材质刷刷一下, 在搜索黑太,放到一百的区域内,最后再从灯饰中找到合适的灯具,摆放一下就可以了, 让我们来看一下效果吧,这样我们的蜂窝大板吊顶就完成了,大家学会了吗?这是最后的灯具名称及样式。

你知道这样的中央空调进出风口是怎么设计的吗?进入吊顶设计界面,我们先设计回风口,在左侧的公共素材库中搜索回风口,这里要留意一下 回风口模型的风口朝向都是向下的,选择一款放入对应位置,调整合适的尺寸,这样回风口的设计便完成了。接下来是出风口的设计,在左侧的公共素材库中搜索出风口,这里要留意一下 封口模型的封口朝向,有向下的,也有向侧面的。因为我们要设计的是侧出风,所以这里选择向侧面的封口,放入对应位置并调整尺寸,这样便完成了出风口的设计, 你学会了吗?

你知道这样的厨房蜂窝大板是如何制作的呢?今天轻松教会你。 首先第一步,我们先进入厨房的吊顶设计,用参考线定出要做蜂窝大阪的区域,把吊柜区域画线先切分出来,然后用线条和矩形工具把吊顶切分好。在左边 线条装饰线里找到这个新块,把它拖在放置上去,点击侧边,然后再左边进入到封面编辑,修改一下装饰线的厚度和高度, 让他不要显得那么粗。注意,重点来了,先点击刚才修改尺寸后的线条边,然后点击复制,按住 shift 框选所有的边,这样所有的装饰线都是一样的了。还是按住 shift 框选所有的面,输入突出三百,这样所有的面也突出一样的数值了。在左边扣板里找到蜂窝板的材质, 上去让吊顶有蜂窝板那种反射的感觉。最后在电器模块里找到蜂窝吊顶的防炫灯,放上去,吊顶就做完了。我是舒涵,让我们一起变得更强!

叠级吊顶金属线条出风口绘制方法,哈喽大家好,我是三型糖糖,这节课我们主要来还原这张效果图,当中叠级吊顶添加金属线条以及中央空调出风口的绘制方式。首先我们进入到吊顶设计里面,利用上方偏移工具偏移出一个道边距离假设为四百的矩形, 接着我们再偏移出一个倒边距离,假设为三百的矩形。矩形偏移好之后,我们来设置突出,也就是吊顶下吊的一个尺寸,假设第一个区域为三百,第二个区域我们为一百五。 接下来我们来看一下,那我们一个简单的回字型吊顶就已经画好了,画好之后我们来给他添加灯带以及金属线条,首先我们选中一条边灯带按钮打开,打开 之后进入到铺面编辑,在这里大家要注意一下,有的时候为什么我们灯带的透光区域不好,那跟这一块有关系,因为他这一块下调的高度是一百五,而我们 灯带的一个高度有一百,那他只有五十的一个透光区,所以这个时候我们可以来设置灯带的一个尺寸,这边我们假设四十啊,这边我们假设为八十, 设置好之后在左侧找到我们的装饰线,找到技术线条,拖拉放入并设置好尺寸,我们这边假设他的一个宽度为二十,高度的话为四十,你也可以自己去设置啊,然后点击完成,完成之后我们选中一条边,然后复制到其他的边。 好,这是一种方式,那还有另外一种方式来添加金属线条,也就是上传我们想要的,或者说公布你们的一个金属线条,首先我们选中一条边,进入到坡面编辑, 选中我们要用的线条,拖拉放入,然后设置他的一个尺寸,那假设我这边就不设置,接着我们点击这个线条区域,他会在左侧出现材质替换,我们直接点击材质替换,可以在工库里面直接搜索金属, 那我们看到他就会出现一个金属材质,也可以直接自己上传,那在这一块把它上传为脚线,材质在这里就会显示出来,这里我们用工库的一个金属材质 好点击他,这样我们一个金属线条的材质就听画好了,点击完成,完成之后选择刚刚我们设置这条边,复制到其他的边,点击吊顶就画好了,画好之后我们来添加里面的一个出风口,选择我们要添加出风口的这条边,然后在左侧找到里面编辑, 接下来找到我们要用的一个出风口的模型,直接给他拖拉放入,放入之后我们可以来设置出风口的一个尺寸以及他的一个长度,可以进行移动的, 根据你们实际操作的来。然后我这边只是简单的一个演示,设置好之后我们点击完成,接下来看一下大家看到了吗?这样一个出风口就添加好了。
