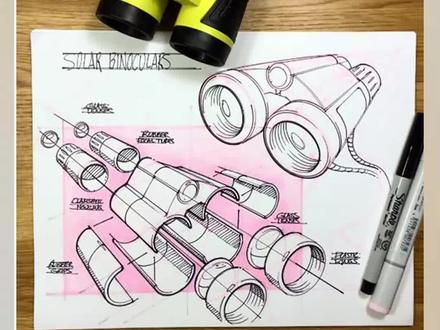

老中医这期来给大家解析一下产品结构爆炸图主要考察学生在产品设计中有没有考虑到内部结构以及机构原理的知识表达。结构图常见的形式有三种，一、爆炸图爆炸图就是产品的立体装配图， 可以只爆炸产品某一关键的局部，也可以选择单向爆炸、双向爆炸或者三项爆炸，对透视要求和线搞基本功要求非常高。二、欧面图 封面图是通过对有关的图形按照一定偷窃方向所展示的内部构造图例，是快题中表达内部结构比较简单的一种绘制方式，因为它不涉及部件之间的透视，所以绘制比较容易。三、结构原 地图画出产品的外轮廓、框架和关键内部结构，通过箭头指示等方式表达气体、液体或者其他物品的运动轨迹和结构的工作方式。三、视图三视图是观测者从上面、左面、正面三个不同角度观察同一个空间集合体 而画出的图形，是为了完整清晰的表达出形体的形状和结构。三、试图尽量指挥作图，并且要有数据标注，单位比例注明。五、 mf 配色方案 zmf 是对产品设计的颜色、材料和工艺的基本认识，是连接设计对象和用户并与之交互的深层感知部分。它主要应用于产品设计中颜色、 材质、加工等涉及对象的细节处理。快题中也可以表现出我们对产品 cnf 的思考。以上是一些对产品结构、工艺等进行说明的表达方式，同学们要根据自己的产品和能力来选择合适的方式进行表达，让你的快题更加有内容，你学会了吗？

今天要带大家一起来学习这么一张高质感的爆炸分析图教程，这种爆炸分析图往往使用于前期调研和我们的设计分析时候，我们可以在我们的课程设计和竞赛之中都可以广泛用到。 首先我们需要在 su 中调整模型结构，我们在 su 中把每层的模型单独重组，之后用 m 键移动工具把每层的模型都给分开，做成爆炸分析图的样式。 进入到样式编辑菜单，选择平面模式，再点击以隐藏线模式显示，这样一来我们就获得了一张纯色线稿。紧接着打开背景设置，我们修改一下背景颜色，修改为纯白 白色。紧接着我们关闭我们不需要的阴影，然后打开相机，勾线上平行透印，然后我们新建一个场景，保存一下当前场景。然后我们再进入样式，进入平面设置旁边的边线设置，取消勾选边线和轮廓线， 这样以来我们就可以获得一副线稿图和一副阴影图。紧接着我们把这两幅图分别导出，导出成 png 格式，分辨率不要太低，防止会模糊。然后我们放进 ps 之中处理， 我们同时选中这两幅图在不同的图层，然后 ctrl 加 t 拖拽自由变换工具，给他选择一个合适的大小合构图。我们选中背景图层，然后选中一个合适的颜色，然后 out 加 delete 键填充背景颜。 我们选择线稿图层，然后选择魔棒工具，选择空白的区域，取消勾选。延续之后我们删除空白区域，然后我们点击右侧的线稿图层，双击进入图层样式， 勾选上描边和我们的颜色，添加颜色添加和描边颜色均匀调成白色，然后体现我们的阴影感的操作来了，我们把阴影图层放到线稿图层上面，然后把阴影图层的图层样式改为正片叠底模式。 我们此时就可以发现我们的整个画面产生了一种立体感，是因为他加入了阴影的感觉。接下来我们丰富画面，用油漆等工具给画面添加上黄色，然后 增加一些植物，植物一定要放置和整个画风极其相似的植物，如果没有极其相似，只是我们可以自己来调整。我们放植物的原则就是三五成群，有大有小，有虚有实的感觉。 放食物的时候一定不要扎堆放，我们可以适当分散一点。我们继续用油气筒工具丰富一下泡面的细节， 其实做到这里，我们的大效果就已经丰富了百分之八十了。接下来我们会丰富一些比较重要的效果，我们用形状工具中的椭圆工具画一个圆， 然后按住 ctrl 加 out， 加 shift 加 e 盖印整张画面，我们就可以得到这样一张完整的画面。然后把这张画面图层放在我们的 椭圆图层上，然后选中画面图层，按住 out， 再点击我们的椭圆图层，就可以形成一个剪贴蒙版。 然后我们使用直线工具为整个画面做一些线条，线条是爆炸分析图必不可少的元素，它可以增加你的设计感，也可以把你的信息 标准的在图案上引导出来。然后我们放置一些纹理在整个所有图层的最上方，这些纹理的选择一定要合适恰当，还可以增加质感， 这个时候我们的画面效果就已经做完了，我们就可以开始添加一些必不可少的文案，来解释你的爆炸分析图的一些分析效果和你的设计要素。 当我们做完这一切的时候，我们这种爆炸分析图就已经做完了。

产品爆炸图绘制它的主要目的呢，是正确反映产品的形象，比如尺寸、概念或者空间结构关系等。 在产品设计的初期呢，手绘是一个从无到有的过程，可以帮助设计者构思产品的基本形态、透视原理、形态、比例关系等。此外呢，往往会加上产品的爆炸图，用于解说各个部分的结构、可拆卸部分的装备方式等等， 方便设计师和顾客或者结构工程师之间的沟通，从而又来评判基本结构设计的合理性。所以呢，绘制好一个好的爆炸图呢，能够清晰的向别人展示你的想法，也更加有利于加深自己对产品的理解。 特别是在快递方案这种有限的展示范围内，爆炸图往往是必不可少一部分。那么我们来说一说绘制爆炸图时的具体步骤。 首先，第一步，你需要了解你所绘制的产品应该有的一些功能模块和内部结构。也就是说，你要了解这个产品是如何运作的，还有这些结构大致长什么样。如果你对这些东西不太了解，那你可以先去网上检索材料，或者是相关的论文，这样才能保证你画的产品的合理性。 第二步，当你知道产品应该有哪些布线之后，你要将各个部件按照装配方式依次展开，这点尤为重要。比如你绘制的是一个轮胎的爆炸图，那么你的装配方向一定是平行于转轴而展开的，这样才能方便于别人理解你的结构。 接着第三步，你了解了产品的部件，也知道了装配的方向。但是那么多部件，你要以一个什么样的顺序展开呢？首先，我们要按产品原有的部件的前后关系而展开， 但是如果碰到部位重叠的时候，该如何做选择呢？这是我们应该尽可能的反映产品的重要部件，以及尽量减少部件之间的遮挡关系。 第四步，在排列好大致的顺序之后呢，你就可以开始绘图了。在这一步，你首先要确定一条中轴线，就像我们视频中所做的这样，先要画出主要的比较大的那些部件，这样我们就有了一个透视的参考。之后再依次画出其余的小部件。 最后呢，我们可以选择上色，这样一个产品的爆炸图差不多就绘制完成了。方法呢，都交给你们了。 你们可以跟着本期视频中画的东西来临摹，感受一下爆炸图的画法。之后呢，你们也可以自己尝试画出别的产品的爆炸图，来加深自己的理解。

今天要带大家在五步以内快速完成这样一张爆炸分析图，像这种类型的分析图我们可以普遍用于设计中的前期分析部分或者设计分析部分，以此体现我们的设计思路以及整体结构。 同时这张图纸还能够修改出多种风格样式，所以希望同学们在这个视频中去学习制作方法和思路，不要太过于局限。首先我们需要在 su 中调整模型，并导出所需要的两张底图，这里需要用到的菜单命令是风格样式。 大家在 icu 里面建模的时候需要注意区分好群组，这样我们在后面就能够更好地去选中每一部分进行移动，从而使整个模型达到一个爆炸分层的状态。然后我们就需要通过调节风格 样式的方法导出所需要的两张底图。进入到风格编辑菜单，选择平面设置，再点击隐藏线模式显示，这样我们就进入了纯色线稿模式。 接着进入背景设置内，把颜色修改为白色，然后在左上角相机菜单栏内将视角调整为平行投影，我们就能导出第一张图了。 下面我们需要先切换到最后一个样式，再进入到平面设置旁边的边线设置，取消掉边线以及轮廓线的显示。 打开阴影菜单下的使用阳光参数区分明暗面，同时调节一下阴影参数，我们就能够导出第二张阴影底图了。有了两份底图以后，我们就能够进入到 ps 内进行填色。 首先打开线稿地图，同时为其增加一个纯色地图，这个时候我们会发现一个问题，线稿的白色地图比较突兀， 那么我们可以使用魔棒工具，同时在属性栏内把连续取消勾选，单击选择图层内的白色，然后直接删除。这个时候线稿就被我们挑选出来了， 然后为其添加颜色，叠加与描边的图层样式，使其改成白色。线稿部分就处理完毕。 紧接着将另外一份阴影底图置入调整图层混合模式为正片叠底，修改不透明度。这一步也是我们这一次教学中的重点，利用阴影图的叠加快速制作出色块体积感，那么剩下的就是使用有 系统工具或者魔棒工具来增加纯黄色了。这一步操作比较简单，我们就快速演示一下这张图，制作到这里我们已经完成了百分之八十，剩下的就是去丰富整个画面。首先利用椭圆工具在画面中绘制出三个圆形， 然后按住 ctrl 加 out， 加 shift、 加 e 对当前画面进行盖印，然后右键点击我们新盖印出来的图层，创建剪切蒙版，如法炮制，将剩余的图形补充完整。 最后留下来的就是去拖动素材进来，以及添加文字和一些简单的直线。由于操作比较简单，我们这里也就快速的演示一下。补充完素材后，我们这张图纸就快速的做完了。然后在上述 操作的基础上，只需要去改变底图的颜色或者添加些许纹理，我们就能够得到另外多种风格的图纸。希望同学们在这个视频中能够学习到方法和思路，不要太过于局限。

类似的这种建筑或者规划的拆分爆炸图呢，他主要是分析内部的功能或者结构，他到底如何制作呢？今天一分钟教会你，咱们先成群组或者组建建好自己的模型，等轴视图平行投影，炸开自己的模型， 导出 pdf 使量和单色 gpg 阴影两张图。在 ai 当中，先处理大环境，描边变成细边，黑色填色为白色， ctrl shift 加 f 九，找到联机外轮廓线，加粗，分别找到玻璃、地面、楼板等属性，添加材质 重点区域的粗线描边，增加对比关系， 然后把硬图正片叠底，绘制爆炸虚线， 添加树木、人物等，增加建筑的体验关系， 最后加上文字的点缀。 拆分爆炸图呢，一般都是低年级必做的分析图之一，他有很多种做法，学长呢在这里只提供了一种，也希望呢大家在工作或者学习当中呢，能总结更多的经验。 如果大家呢想学习这套视频的详情，可以点击评论区的链接，如果有什么问题呢，也可以在评论区进行一个留言，学长看到了可以进行一个统一的回复，那么咱们下期再见。

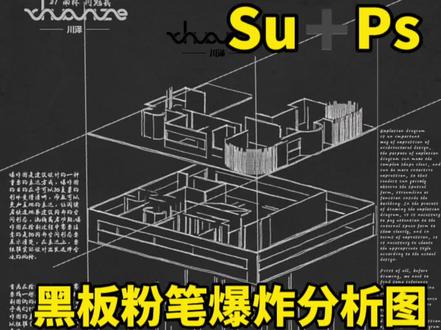

今天我们一起来学习如何制作一个黑板白粉笔风格的爆炸分析图。 这张图的制作方法很简单，只需要你有二零二版本的 su 和 ps。 首先我们需要把自己手上的模型爆炸开来，爆炸之前我们需要把他们每一层都成一个组，这样比较方便于爆炸。 我们需要打开相机，并且勾选平行投影选项。当我们勾完平行投影选项之后，我们就可以发现整个图的透视就变得非常的规矩。 我们每做一次爆炸分析图，无论是做什么风格的爆炸分析图，都需要勾上我们的平行头型选项。紧接着我们来到窗口默认面板，勾选上我们的样式，然后在右侧默认面板中 找到样式，点击我们的选择中的浴室风格，选择手绘边线，然后我们在里面找到黑板粉笔风格样式。当我们勾选上之后，我们就可以获得一张黑板粉笔风格的这种模型图。 选择好一个合适的角度之后，我们点击文件， 再点击导出到二维图形，我们应该选择 jpg 格式，这样的话他的背景才能保存下来。然后我们点击选项修改一下他的像素大小， 修改完之后我们点击导出即可。紧接着我们把我们做好的这张图像导入到 ps 之中，并且我们调整 向我们的整体角度，画幅大小。当我们做到这一步的时候，我们的纹理感还是没有添加上去的。 su 自带的样式中，他是不会给你黑板的纹理的，或者说他的黑板纹理非常薄弱，所以说我们手动加强他的纹理感，我们就需要把水泥地的纹理图层放到我们的本图图层之上， 然后选择正品底底样式，这个时候我们就可以发现我们的图层的纹理感就已经出现了，他就已经很像那种黑板的纹理质感了，就像那种老旧的石头黑板的质感。 我们新建一个图层，并且命名为树木，这一层我们就放置一些树木，我们点击滤镜渲染 选择树木，这个时候我们就可以看到一个旋树木的界面，里面可以调整他的各种参数，调整树木的形制， 然后我们选择一个没有叶子的光秃秃的树干，然后按住 ctrl 键， 再用鼠标右键点击我们的图层左边的小图像，这个时候就可以发现我们就利用一个工具把这个图层内的内容给框选出来了， 紧接着我们选择一个灰灰的颜色，按住 alt 加 delete 键，就可以填充到我们框选的范围里面了。接下来就是不断的复制这棵树的图层，然后不断的复制，不断的移动，不断的复制， 不断的移动，并且调整他们的大小。我们种完树之后，我们就接着就放置人物，我们导入一张具有人物素材的图片，然后使用对象选择工具给他框选一下，他就自动选择到我们的人物素材， 然后按住 ctrl 加键，我们就可以把这个人物素材给单独提取到一个新的图层中。当我们选择完人物之后，给他们成一个组，并且把他们分散放置到我们的图的各个位置，一定要合理。 紧接着我们双击这个木组这个图层，进入图层样式，勾选上颜色叠加，选择白色，并且勾选上描边，选择黑色，我们就可以得到这样的白底黑 编的人物素材模型。然后我们就可以做最后的操作了，就可以给他增加一些分析的线条和我们必备的文案。直线工具的操作非常简单，我们只需要选中一个点，并且点那个点，就可以再利用这两个点获得一条直线， 然后在右侧属性栏调整直线的属性，我们可以选择虚线。接下来我们添加一些必备的文案，我们这一张图就算完成了。欢迎关注川泽设计公众号，带你了解更多设计咨询。

这是一款无线鼠标，它是分解的状态，一起来看一下，就这样子的，像这种分解图的话，怎么去做呢？首先打开视图管理器， 现在这个分解的话是二二二啊，你想要去重新新建一个，比如说我给个三三三，按一下滚轮， 然后点击属性，可以重新给他进行分解，点击这就是进行分解，这就是分解的界面，比如说选择这一件可以给他往上挪动，点击一下鼠标左键选这一件给他往上挪动，然后选这一件可以给他往下挪动， 然后点击它往下挪动，如果你想一起挪的话，你就选择按住 c t r l 键，就可以一起这样挪动，这个就是平移，这个是旋转，如果说 要进行旋转的话，你首先要做一根轴，选择到旋转，选择到零件，它就可以旋转了，分解完之后点击确定就可以了，然后要把这个分解试图进行保存，点击列表，然后右击做保存 点确定，你看这个就是三三三的分解图，关掉这个地方就可以点击这个图标， 它就可以进行这样的分解和和尚的动作。每天分享 creo 小技巧，谢谢支持，记得关注再走哦。

爆炸图上色展示。

好消息！好消息！爆炸分析图再也不用手动爆炸了！那这个插件可以一键搞定，怎么用呢？首先取消整体组件，保留当个小组件， 然后选中所有主见，点击爆炸图插件之后，根据自己的需要来调整一下参数，点击确定，瞬间就自己完成爆炸图啦！可以渲染，也可以直接导出，就可以用 ps 快乐作图啦，快来试试吧！

今天教大家制作爆炸分析图，本期视频时长较长，请放心学习。爆炸分析图是客社竞赛课程中表达设计语言的图纸。首先给建筑模型分好组， 打开相机的平行投影，然后确定一个不错的视角，分别导出线稿，单色稿，阴影稿， 把三个杠一起挡路， 打开描边，增加对比， 然后利用形状工具制作地面， 避免调整适合的形状。 然后开始利用填充颜色工具增加颜色， 用钢笔工具添加一下细节 分析图往往是不断思考不断修正的图纸。 添加材质， 选择材质可以看他的表现力是不是舒服或者冲击力强。 添加合适画风的树木素材，想要素材的可以私信我。 添加人物素材也是相同的道理。 添加一些线条分析元素， 嗯。

如何制作爆炸分解图？如何制作爆炸分解图？ 首先我们选中这个墙体，会发现他是一个复合的基本墙，这个墙体包括很多面层，那么我们就可以通过创建零件位移图圆来实现他的分解爆炸图的制作。 在修改选项卡下方找到创建零件，点击之后发现这个基本复合墙被拆分成了许多面层。选中一个面层，在修改选项卡下方找到置换图圆，点击置换图圆之后，他会有一个控制符号出现， 拉动这个控制符号可以修改它组成部分的位置。同样你也可以通过 x y 轴的数值输入将它的位置进行变换。比如说我这边输负的五千，选中下一个面层， 同样选择置换图原，这边输入负的四千，依次把不同的面层拉开，拉开之后点击第一个面层，在修改选项卡下方有个位移及面板，找到路径这个功能， 添加下它的移动路径，点击四个顶点进行添加。当你把复合墙的所有面层拉开，添加好路径之后，你会得到这样一个爆炸分解图，你可以进行旋转观察。 通过这个爆炸分解图，你可以很直观的看到这个符合基本墙，它是由哪几个面层组成的？关注我们，学习更多 bm 小技巧。

当你手忙脚乱终于把一张 cad 平面图绘制好了，接下来等待你的是这张室内爆炸的分析图，你该怎么办？哈喽，同学们大家好，我是建筑学小帅学长，接下来继续分享寒假软件集训营当中优秀的学员作品。 我们上节课已经讲了这张 ca 地图是如何绘制的，接下来我们来建立 say top 三维的模型，再加上 ps 绘制这张爆炸图的过程，学设计的同学你要认真听了。绘制好的 ca 地图 x 炸开命令炸开整个图形文件，另存为一个低版本备用处理。 skytub 打开我们处理好的 cad 图纸 r 矩形工具，将外墙和内墙按照图纸依次推拉完成，推拉的距离按照实际的层高为标准，这里学长推拉的距离为三点六米。 为了更准确确定窗户的位置，这里我绘制一些以 cd 为标准的定位尺寸线。精准制图是学长一直以来的好习惯。留出窗台 高度，将所有的窗户的窗洞按照刚刚绘制好的辅助线 p 推拉工具预留出来，绘制矩形 f 偏移工具，偏移推拉窗框的距离，建立一个窗户。接下来就是把这个模型依次复制到窗框的相应位置。 根据最终的效果，咱们依次给模型不同的材质，增加其丰富程度和真实感。 所有的家具学长已经给大家整理预备好了，直接复制现在即可。如果你想要一些室内的家具，也可以私信学长，免费分享给大家，一点问题都没有。 相机标准是图等轴是图，调整到一个合适的角度，一键白模插件，直接渲染一张轴测效果图。 ps， 打开渲染好的图，钢笔工具直接绘制一个外框，矩形向上移动备用。 打开 cad 绘制好的 pdf 图， ctrl 加 t 扭曲命令调整到跟矩形框一样的大小。 最后钢笔工具再绘制几根爆炸图的虚线，整张图就做完了。 nice 如果你想系统的学习软件及设计方面，可以私信学长，学长带你画作业，咱们下期再见！
