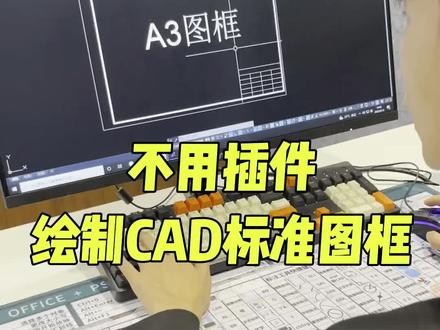

一个标准的 a 三图框，不用插件如何绘制？首先我们用到举行的指令指 r e c， 输入 r e c 空格，然后点击第一点，输入它的长度四二零，然后逗号隔开二九七空格，然后呢绘制处以后一个矩形，然后我们再用到分解的指令是 x， 输入 x 空格，选择这个举行空格确认，把它分解成四条单独的直线，然后我们再来用偏移的字体欧，输入欧空格，偏移距离为二十五空格，把左边这条数值直线向外偏移二十五，然后把上方的直线向上偏移十，下方的同样向下偏移十 空格，然后将右边的这条数日直线呢向外偏一个五的距离，然后空格空格结束，接下来把他们全部封闭起来，我们用到圆角的距离 f， 输入 f 空格，然后数下方的多级多个 m 数 m 空格，按住 shift 不放鼠标左键呢分别去点击两条直线，把这 你的每一个角全部封闭起来。好，封闭完成之后呢，我们再次来输入举行指令 r e c 空格，然后呢输入 w 空格宽度，我们设置为三空格，点击里面这个举行第一个脚垫，然后点击第二个脚垫，然后这样就绘制完成了。接下来我们再来用到一个表格的指令 tabl e， 输入 cabl e 空格，然后在这里点击确定，我们画出一个表格。好，这个表格呢，我们用移动的指令 m， 输入 m 空格，选择移动的对象，然后空格确认，点击他的脚点，把它移动到右下角，这样就他的你的图的名字啊，或者说你的设计者，你的创建时间都可以在这里进行填写， 这样呢，我们一个标准的 a 三图框就会制完成了。在我们使用 cd 的过程中呢，会用到一个大量的快捷键，如果你还记不住的话，我在这里给大家推荐这款 cd 二维加三维快捷键的大鼠标垫，它里面总共包含了一百二十个快捷键，而且每个快捷键的彩色图标 老师都给他打印在上面，这是一款 cd 专用的快捷键大鼠标垫。然后呢，老师这里还最新排版的一本一张我们的多功能快捷键大鼠标垫，它里面总共包含了五个软件，分别包含了咱们的这个 wordpptxlps 以及 cd。 这两款鼠标垫我都把它放在视频左下角的小黄车里，赶快挑一个喜欢的带回家吧！

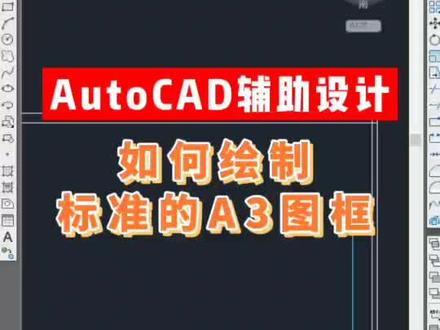

cad 如何绘制四百二十乘二百九十七标准的 a 三图框？首先点击矩形工具绘制 a 三外框， 四百二十乘二百九十七，这就画好了外框。接下来我们将这个大长方形选中，拆分成四份，单击分解工具，这样长方形就分解好了。然后单击片艺工具，输入片艺距离为二十五 格，选择左边一条竖线往右偏移，同理，将上下两条横线往下往上偏移，距离为十，将右边的一条竖线往左边偏移，距离为五。最后再单击矩形工具，输入宽度 w， 指定矩形宽度为三，找到偏移交叉的点，绘制矩形， 删除多余的线条，再给两个长方形分别换个颜色，这样大功告成，你学会了吗？记得点赞加关注，更多内容我们一起学习！

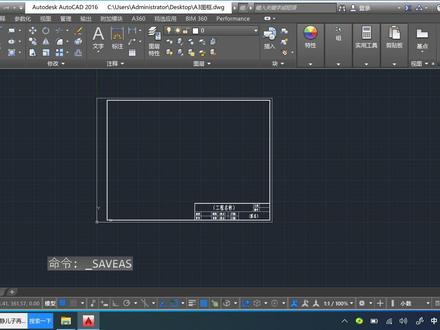

同学们好，今天我们学习一下 a 三图框的一个绘制，首先我们打开 cad 软件， 选择新建 a、 c、 a、 d、 i、 s、 o 图形样板，打开 话这个 a 三图框，它的一个尺寸是四二零乘二九七，我们可以啊，先切换一下输入法，切成英文，然后输入啊 ec 画矩形的命令，空格，指定第一个角点，我们可以输入零逗号零作为第一个角点，就是原点做第一个角点，那这样的话呢，另外一个角点的话呢，应该就输他的一个对角线上的点，那应该是四二零逗号二九七空格， 这时候我们会发现了，这个矩形呢，应该在我们的这个左下角，左下角他没有居中，我们可以快速的点击两下鼠标的滚轮，快速点两下啊，让他居中， 这是画画矩形，那我们可以让这个左下角点是圆点，右上角点是四二零八九七。其实我们也可以啊，比如说 r e、 c 空格，随便指定它的第一个角点，比如说随便点一下， 那这样的话呢，我们的另外一个角点的话，你就应该输 at 四二零逗号二九七空格，这是画矩形 啊，我们画完了这个矩形之后呢，我们可以要下一步呢，就把它进行一个偏移啊，偏移 o 偏移，偏移呢，偏移一个五的一个距离，因为他这个 a 三图框，他三边距离是五，另一边距离是二十五，我们先整体让他偏一个五啊，整体往内偏五。 拼完了之后呢，我们把内部的这个矩形啊选中 x 炸开，炸开之后呢，我们单独选中这根啊，左边这条线 o 偏移，输入二十，因为之前偏了五嘛，然后再偏一个二十，加起来就是二十五的 的距离，再填二十。然后下一步呢，我们就修剪 t r 空格，空格啊，把这个不要的地方给它修掉 啊，像这个呢，这根线啊用 tr 修不掉，修不掉我们就直接退出来，单独选中它，一删除就可以了。 然后这个 a 三的图框，它的一个外轮廓我们就画完了。下面的话呢，我们把这个 a 三图框按照书上的这个呃尺寸要求呢，把它这个标题栏给绘制一下，那我们看一下它这个标题栏它的一个尺寸，尺寸在 这个十五页啊，十五页这里有它的尺寸。首先呢是呃 这根线，这根线我们往左偏移一个一百八， o 偏移一百八，然后下面这根线往上偏一个四十四十， 然后 t r 修剪，这不要，这不要，然后再呃这根线呢往下偏于十， 偏十，再偏十，再继续偏，然后这边的话呢是偏一个十五，二十五，十五，二十五， show you， 二十五， 十五， 你可以，那他这个地方他让你选择要偏移的对象啊，你因为你是在一直换他的一个数据吗？你可以这个时候呢直接按一下空格键，再按一下空格键进入到这个偏移的命令，然后把这个数据直接改一下，改成二十五， 然后下一个呢还是二十五， 然后三十五，十五，二十五，三十五，十五。 然后下面呢我们用 t r 修剪的命令，我们把这些 多余的呢给他这样框选，直接修啊，这样框选框选修掉，那像这种呢，修不动的，就单独的选中，他单独的选中一删除， 然后把里面的这个字体给他写一下这个字体的话呢，我们首先新建两种这个呃文字的样式，那 st 文字样式， 那目前的话呢，它默认的只有一个 stand 九的样式，那我们新建新建一种呢汉字，汉字呢，我们采用这个仿众字体 宽度因此改一下，改成零点七，然后我们再 在心情 建一个这个数字的样式，数字的话呢，我们改为这个罗马字体，放一下啊这个罗马字体，然后使用大字体勾一下 different， 然后宽度印子也改下，改成零点七， 然后把这个汉字置为当前关闭。之前还有一部呢，这个设置的这个图形单位，我们 un 把这个精度改一下零点零零， 那下面的话呢，我们就把这个标题栏里面的这个字体呢给它进行啊写上去， a t t 啊 a t t。 之前呢，首先要做两条 做一下辅助线啊，把这个辅助线给做一下 a t t x。 中间。其实你也可以直接在这里，比如说这个地方你可以直接打字，你可以直接打这个工程名称， 那文字高度改一下，改成十，先试一下吧。这个地方呢，我是开了捕捉中 点的，大家可以看一下在这个地方，这个地方呢有端点、终点、圆心、焦点、垂足，这些是开了的，我们可以选择这个辅助线的终点。这个终点捕捉呢，他是一个三角形的一个标记啊，我们给他直接放上去就可以了， 然后其他的也是同样的，同样的 a t t， 然后这边是这个图明 中间，那这个字体呢？高度呢？可能要改小一点，七点五， 这边是这个班级， 然后看一下啊，这还一个 姓名 中间，嗯，下面先放在这吧，待会我们再给他移过去啊， 我们可以啊，先把这几根辅助线就可以删掉了啊，一根 一一删除，删完了之后呢，我们可以把这个班级呢直接给他复制啊，选中他 c o 复制，复制的时候呢指定基点，这个时候呢我们可以选这个矩形的四个角点，比如说我们选的这个点，那下面的话我们这个可以放在这个， 因为这些格子呢是一样大的，我们可以这样直接复制，然后这个姓名也是我们可以复制 see you， 复制完了之后呢，我们就可以直接双击进去改，你看双击进去这里呢是选 help， 这这个地方删掉吧，你们自己去填。嗯，试图试图 审核 日期，日期， 对呀， 是日期 比例图号 这个标题栏这一块我们就。呃弄好了，下面的话我们把这个线框给改一下，线宽的话呢，是这个 p e d 啊， p e d i t。 然后输完之后他让我们选择多段线或者多条，那我们输 m 啊，多条，因为我 我们是要改一下这个内部这个矩形四条线吧，内部矩形被我们炸开了，他就有四条线嘛，我们把这四条线的线框给他改为一，那这个地方我们就应该是先输 m， 让他变成多条，这样我们就可以选择一条，两条，嗯，三条， 四条。选好了之后，按一下空格键，是否将这个直线圆弧和样条曲线转换为多段线呢？我们选择是他默认的就是，是啊，我们直接按空格键，然后呢选择这个地方呢选择宽度啊， w 宽度， 新宽度呢，我们改为一，然后这个下一步呢我们选择合并，合并呢直接默认零，直接按空格键就可以了， 然后下面我们来看一下，检查一下啊，这个线框就被我们改好了，四个角呢，也是这种合并合并好了的这种情况，然后下面我们再改一下这个 这个标题栏这个地方也把它的这个线框改一下， p， e， d， i， t， m 啊，一条两条空格，空格宽度你可以直接点，也可以输 w 啊，你可以这个输 w， 也可以直接点， 宽度呢改为这个零点零点七空格，然后合并空格，检查一下是可以了，咱们这个 a 三图框就画好了，画 完了之后呢，我们可以把它保存一下啊，可以选择这个另存，比如说另存为啊，另存为桌面改一下名字 a 三图框。 另外呢可以看一下这个版本，版本的话呢，你可以降到这个一零的版本啊，保存在桌面保存， 那我们就可以关闭啊，这个就出现在我们的桌面了，这个 a 三图框的这张图纸今天就讲到这里啊，这个我们 a 三的一个图框的一个绘制。

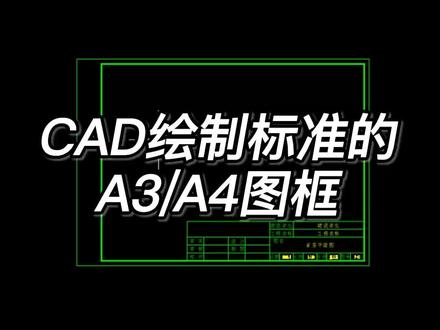

我们在 cd 中怎么去绘制这样的一个标准的 a 三或者 a 四图框呢？我们直接输入快件 tk 空格标准图符，选择 a 三或者 a 四图框加长，选择五图层颜色，自己更改 图框方向，选择横式图像样式，选择标准，点击确定鼠标官方点一下这样的一个图框就完成了，鼠标公标双击可以更改他的一个名称，包括日期都可以进行的更改，点击确定 a 式图框，我们就会做好了，你学会了吗？

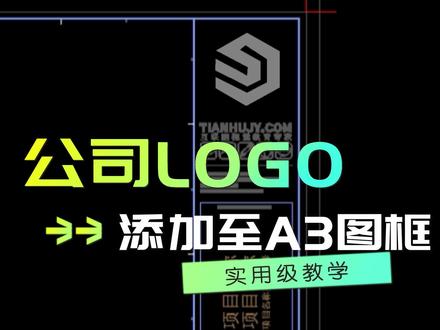

如何将公司 logo 做到 cad 的 a 三图框中？打开 cad， 找到一个我们原始的图框，然后选中我们的图框，将它分解，分解以后我们把原有的这个 logo 给他删掉，那么我们找到这里有一个小黑箭头 们把菜单栏显示出来，在菜单栏这里我们有一个插入，然后在这里有一个工具叫光山图像，参照，我们点一下，然后的话呢我们找到桌面上我们需要插入的一张公司的 logo 图片， 这张好， ok， 确定，我们点默认确定就可以了，在我们这个合适的位置，我们拉一个框框出来，大小差不多，图片导入进来以后的话呢， 我们把它放大一点，然后呢我们使用一个多单线，沿着我们的这个图片将这个线啊给他勾出来，可以找一个起点，第一个点勾的过程中我们使用 f 八，使用斜线啊，沿着我们的这个 点去勾，勾的时候一定要注意，我们需要把这个对象勾成一个封闭的图形，最后我们输 c 闭合，那我们的这个图形我们就给他勾好了，勾好以后呢，下面这个底图的话呢，我们就可以选中给他 删掉了，好，那么这个 logo 就出来了啊，出来以后呢，我们可以给他更改一个颜色，选中好改成我们的一个啊，二五零的一个颜色，让他看起来的话呢，这个 logo 比较灰啊，然后里面的话呢，这个颜色的话呢，我们可以给他填充一下啊，输入 h， 因为这个 logo 他是实心的，我们选择这个色块啊，然后呢颜色的话呢，也可以给他一个八号颜色啊，选择对象，再选中，确定 这样子的，我们这个 logo 就给他填充进去了，进去以后呢，他看起来就是一个实心的，然后这个线的颜色呢，也可以跟他统一一下，我们给到八号颜色也行。好，那么这个 logo 门制作完成了，哎，你学会了吗？

我们如何用 cad 来绘制标准的 a 三图框呢？首先绘制 a 三图框，输入快捷键 r e c 空格，任意指定第一点，输入四二零逗号二九七空格，这时候就可以绘制出一个外框了。接下来选择这个外框的长方形， 输入 x 空格，分解为四分，然后输入 o 空格，指定偏移距离为二十五空格，选择左边的竖线向外偏移同里，将上下两条横线向上向下偏移距离为十， 将右边竖键往内偏移为距离五。现在可以看到基础的一个 a 三图框就出现了，然后输入 rac 空格，输入 w 空格，指定宽度为三空格，找到偏移交叉的点，绘制举行， 然后输入 ex 空格，删除多余的线条，这样一个 a 三的标准图光就绘制完成了。啊哈，你学会了吗？关注罗林，教你学会 cd！

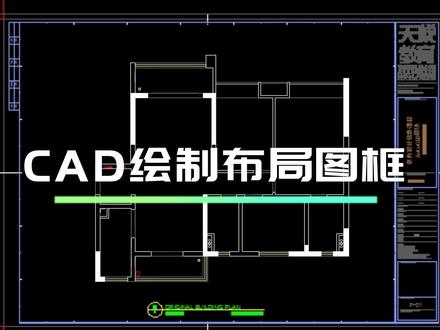

cad 怎么使用布局图框绘制？首先在模型空间里面绘制我们的原始框架，然后切换到桌面，打开我们的 a 三图框， 选择 a 三图框， ctrl 加 c 复制切换到我们的框架，点到布局一，将 a 三图框复制到布局一， ctrl 加 v 粘贴，然后使用 m 选择四口，将四口对齐到 a 三土框，选择土四口，点击将它放置到合适的位置，双击鼠标左键，按住鼠标滚轮，将框架放置到合适的位置， 然后找到下面丝口。比例选择我们需要的比例，比例的大小 默认也可以选择自定义点，添加一比六十五， 将图形单位改到六十五，确定选确定，选择我们自己添加的比例，再使用鼠标滚轮中键将图纸调到合适的位置，最后选择锁定窗口，我们的 a 三图框布局比例就放置好了，你学会了吗？

大家好，我们今天又来上干货了，今天要讲的是如何用 cad 快速制作 a 三图框，这里我们首先利用一个插件，圆圈插件， 利用这个插件我们能在五秒钟之内就绘制好一个我们想要的图框。废话不多说，开干，我们先输入 tk 回车，然后弹出对话框，在这里面选入 a 三， 然后高度，框的高度，宽度，包括内框的宽度和高度，然后选择图框图层 层以及颜色，包括它的方向， 选择好之后，我们直接点确定，这样一个 a 三的图框就出来了， 同时我们还可以利用这个插件输入 a 四，我们输入 tk 选择 a 四， 其他的内容可以自己修改，然后点着确定，这样的话 a 四的图框也出来了，是不是很方便呢？有需要的兄弟直接打在评论区哦，记得点赞收藏哦，谢谢！

设计师们，听我说 cd 画施工图必须先学会画图框。首先绘制 a 三图框，输入快捷键， rac 空格，任意指定第一点，输入四二零逗号二九七空格，这时候就可以绘制出一个外框了。接下来选择这个外框的长方形， 输入 x 空格，分解为四分，然后输入 o 空格，指定偏移距离为二十五空格，选择左边的竖线向外偏移同里，将上下两条横线向上向下偏移距离为十， 将右边竖线往内偏移为距离五。现在可以看到基础的一个 a 三图框就出现了，然后输入 rac 空格，输入 w 空格，指定宽度为三空格，找到偏移交叉 点，绘制举行，然后输入 ex 空格，删除多余的线条，这样一个 a 三的标准图框就绘制完成了。 okk， 你学会了吗？关注罗林，教你学会 cad！
