全自动防火阀9个端子怎么接线

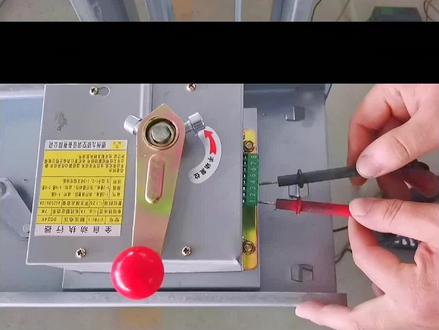

大家好，这条视频为全自动防火阀的接线视频，防火阀平时为常开状态，那怎样关闭呢？我们来进行演示。左上角显示为阀体的接线板，接入一二端子，可关闭阀体。接下来请看视频。 那如何信号反馈呢？还是看左上角的接线图，同时接入器八端子微信号反馈，看下视频演示吧。 ok， 已经关上了。那如何在电动打开阀体叶片呢？还是看左上角的接线板，接入一三端子，阀体叶片就会缓缓打开喽，请看视频演示吧。 那打开动作的反馈接线如何接呢？继续看左上角接线版，接入五右端子为信号反馈，看视频吧。 ok， 完成接线你学会吗？如果哪有意义的可以私信我哦，龙达二十四小时为您服务。

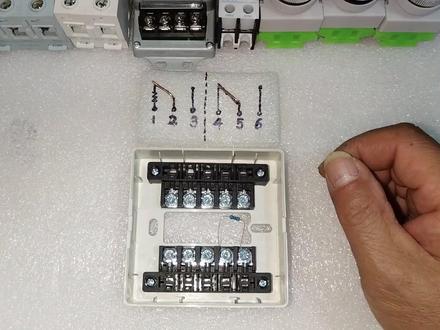

今天咱们来做一个防火阀的模拟接线，这个就是 防火阀执行机构内部电路触点的一个基本构造方式，他有六个接线段子，这六个接线段子 分为两组，左边的一二三为一组，公共点四二，右边的四五六为一组，他的公共点 威武。也就是说在我们看到的防火阀执行机构，我们从外部看到他有六个接线单子，首先 你要明白他是分为两组，不要把他混的看不清楚，不能混为一团，不能说我一看这有六个段子， 三四之间是不是会有联系，他没有联系，他从中分开，一二三为一组，四五六为一组，这是我们必须要明白的一点时候，我们看到这个 防火阀执行机构这六个界限段子的时候，也不知道从哪边是从一二三， 也不知道哪边为四五六，或者说你可能会把从这段把它数成一二三四五六，你可能会把它数。 所以说在我们看到这个接线段子的时候，一定要对照他上边有一个小盖子上的一个图形 符号，还有有时候他的执行机构上边也会给有一个图形符号， 我们一定首先要判断出一二三在哪端，四五六在哪端。很多种情况下，他们的红白一般就是一二 红白，其他的颜色或许有些会有变化，所以说分清哪一端是很重要的，因为在这两组敞开敞闭点 当中，作为一二，他是一个二十四伏的供电线圈输入端，也就是说一二之间我们是要介入一个二十四伏的直流电压，对他进行一个供电，因为有些 防火阀执行机构他有时候需要联动在一端，这里有一个线圈，公共端和一之间加入二十四伏的直流电，他就会让 整个的防火阀执行机构进行动作，他们的敞开敞闭点就会变化。执行机构 他内部的敞开敞闭点发生变化，有三种情况可能会让他的触点发生变化。 第一种情况就是在一端接入二十四伏正极，二端接入二十四伏负极，通电之后，他的内部触点会发生变化， 场地变敞开、敞开变场壁。二种情况也就是二百八十度的防火阀，在吸入二百八十度温度的烟气或者火焰的时候， 坚持到三十分钟以后，就会发生热熔合金熔断，防火阀会受机械力 进行强制的关闭，他们的触点就会发生变化。港币变敞开，敞开变敞闭这样的一个动作方式。三种情况就是 防火阀执行机构上边有一个拉环，拉动拉环也会让执行机构进行一个强制的 关闭，这时候他内部的触点就会发生变化，一般情况下就是这三种情况可以让他内部的触点发生变化。对长臂性防火阀执行机构来说，在 防火阀正常开启的状态下，他内部的触点 结构就是这样一种形态，也就说用万用表进行测量，他的一二是一个倒通的状态，他这个倒通状态是通过 他内部的一个线圈进行一个倒通，二三之间是一个断开的状态，也就是说二三会敞开。第二组当中公共段子五相对于四是一个 场地，公共段子舞对应于六号段子来说是一个敞开，他两个是不接通的状态，这样的一种形态就是我们防火法执行机构的基本形态。假如说我们 防火阀只作为一个监视状态的情况下，也就是说我们只对他进行一个监视状态，我们就要对他介入一个 输入模块，进行一个状态的监视。比如说我这里有一个五幺三幺的监视模块底座， 他的接线方式是这样的，首先我们需要在模块底座的四号和五号段子 介入一组信号线来为模块进行供电和信号的传输，与监控室主机进行一个信息的交换。模块的四号 和五号段子接入的信号线且不分正负，不分即行，也就是说红色线和黄色线在四号和五号段子 任意接线即可。下来就是在莫克底座的九号段子接出一根导线，将这根导线接入防火阀的 五号公共段子。接下来再从模块底座的十号段接出一根导线，将这根导线接入 敞开点的六号段子，这样的一种接线方式就是我们监视模块的一种基本 接线方式。当防火阀执行机构动作后，他的敞开敞闭点就会发生变化， 他的长臂就会断开，这个敞开就会闭合，这边的长臂断开，他的敞开闭合， 敞开闭合后就会将九号段子和十号段子接触的这两根导线接通，这样我们的模块就会接到一个反馈的信号，也就是一个闭合的信号。闭合的信号在 模块当中进行信息交换以后，就会传送到我们的监控室主机，监控室 主机就会知道我们这里这个防火阀已经关闭，刚刚我们说的是 我们的反馈线接入到五六，他敞开端他能不能接到二三，他是可以的，他可以接在二三，因为二三之间也是一个正常的 状态，他中间没有其他机构，他也是一个敞开点，也就是说我们这里的 五六接入的这两根线同样也可以接入这边的二三作为一个监视模块的 反馈端。好了今天的视频就到这里，下期视频我们来说一下连锁停风机线应该接到哪个地方。

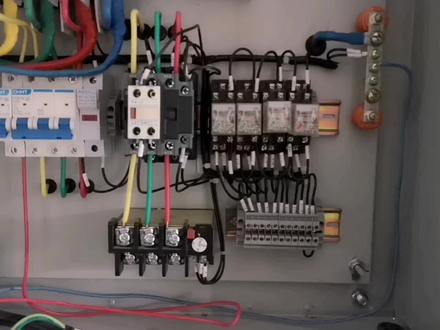

今天分享的视频是关于我们防火阀连锁性复习的端子，为什么要接长臂， 这是风机控制柜，我们找一下他的接线端子在这个位置，那么黑色短接线这个位置呢，就是我们防火阀连锁听风机的位置，那么我们看一下他的信号是幺零四和幺零二，那么我们找一下幺零四和幺零二的位置。 首先幺零二在我们交流接触器线圈 a 一的位置，那么看一下幺零四， 幺零四呢在热继电器的长弊端幺零四，那么还是回到我们二次线路途 之前，视频里给大家说过我们防火阀连锁停风机线呢，他是接在这个控制回路里边，那么我们还是找一下他这个位置。幺零二呢，他是接在我们线圈就连接出去的线圈 a 一位置，那么幺零四呢，是接在了这个热机电器的 长臂点上，我们再找一下这个线圈的另一个段子 a 二的位置，那么就是幺零七，那么幺零七和幺零幺呢？他是通的，那么幺零幺他是从我们容带器下端直接取电， 大家看一下这是我们这个熔断器，那么这就是幺零幺的位置，那么幺零幺他和幺零七是通的，那么我们再来看幺零幺和幺零七是通的， 那么就相当于我们交流接触器的线圈通了一半点， 那么剩下的一半呢是相当于从中间断开。幺零二还不通电，那么交流接触器要动作，他的线圈必须要通电， 那么如果把幺零二和幺零四直接这个短接线去掉的话，那么就留接触器，那他是不会动作的， 去掉之后，那就相当于焦虑接触器的线圈他通了一半电，因此呢，防火阀连锁霆锋机械呢？他是一个闭合的回路，那是不能断开的。

哈喽，大家好，这期视频分享一个防火阀和控制柜双向的接线，我们来看一下防火阀，这是他的接线端子， 大家看一下，我们接房后阀连锁停风机的话，首先要接两组线，一组呢是连锁停风机，一组呢是这个结石模块的接线， 那么我们分别来看一下结石模块的结线和连锁听风机的结线。那么首先看一下这个结石模块的结线啊，结石模块的话，他是需要一组这个 查看段子，也就是动作后通。动作后通的意思呢，就是说当我们防火阀动作之后，他动作就是关闭，他关闭之后是痛的，他需要一个反馈信号。然后 呢连锁停风机短子呢，他是一组动作前通， 因为防火阀呢，它是一个长 k 法，长 k 法那是当它关闭之后，它就断开，我们风机也就随时停停止这个动作。那么所以呢，我们防火阀连锁停风机这一段子呢，它是需要接一个动作前通，也就是一组长臂点。 那么结石模块他结的是二三防火阀连锁停风机段子呢，结的是四和五， 这个呢就是我们的结石模块一组进线，然后一组反馈线，这个一组反馈线呢，就是从我们发货阀二三 好接线段子引过来的一组反馈线是用来监视这个发火阀的状态，为什么要接着监视模块呢？因为这是规范的强制要求来监视我们这个停风机的发火阀他的一个动作状态， 停风机这个防火阀呢，他是一个长 k 阀，他如果关闭的话，风机是无法启动的，所以呢只有一个监视模块来监视他的这个动作状态，嗯，这个呢也是出于这个防火的需要， 现在呢我们看一下控制柜端的接线，那么控制柜端的接线的话也是比较容易找的，我们不看二次图的话也能找见。那么我们防火阀这个连锁停服机械的话，一端接在 这个我们热机电器九十五号段子，那么另一段呢，他是接在焦虑接触器线圈 a 一的位置， 防火阀停风机这一组线呢，他一定是接在我们这个控制柜的这个控制回路里边，那么我们找的时候呢，只需要按照我们这个控制回路里边去找就可以。那么在这里的话交流接触器 a 一的位置呢是 幺零二，那么热继电器九十五号呢，他接的是限号，是幺零四，那么我们只需在这个接线牌的位置找一下我们幺零二和幺零四就可以。 那么幺零二幺零四这个呢就是我们连锁停服机的这些段子 啊，就是在控制柜这边，然后从我们防火发四和五段子引过来，直接接到这个位置 一点呢，我需要给大家提醒一下，那么就是防火阀停伏机这一组段子呢，他是直接接在这个控制回路里边，那么他是通电的，是大家之前在图上可以二次图上可以看出来，那么他是经过这个 就理解出去的线圈过来的，那么他是通电的，是二百二十伏，所以呢大家在这个接线的时候一定要去把这个 咋给他拉掉，或者把这个保险拉下来也可以，就是说一定在确保安全的情况下，再去借这个防护法停服机械。 以上就是今天要分享的视频，欢迎大家点赞跟祝福，谢谢大家！
