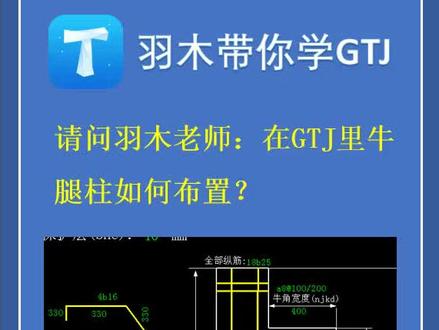

大家好，欢迎来到我们的节目，这节课我们来给大家讲一下，有些同学在算量的过程中会遇到留腿柱，他就在问，哎，语文老师怎么布置这节课留腿柱他就来了，好，首先我们来看一下，我们这里有一个洁面图，这个图纸有一点不是很清晰，但 我们可以简单看一下这个做的尺寸是六百，这里扭腿伸出来的地方也是六百，高度是一米，然后这里有一些钢筋， 一些异形，非常复杂的看起来，好，那我们来到 gt 勾软件里边，首先我们选择一个住好，比如说这个框住一，这个地方我们简单给他改一下，好，随便 布置，这个按图纸去布置就行了啊，我们主要是讲牛腿部分好，我们选择点好，这个地方随便选择一个。点好，这里有一 啊，这个地方布置到上边，然后我们来看一下他的，呃，这一部分怎么来进行处理，我们可以用圈量好，选择定义， 选择，我们新建异形圈梁，选择，我们设置网格，我们看一下横向的是多少啊？是六百，竖向是五百的，五百，好，这个地方我们输入六百，然后垂直方向五百，五百，好，选择，我们的确定， 确定之后我们来给他绘制上去。好，就是这样一个形式，看到没有？这就是我们的牛腿好选择。确定，选择确定好之后，这个地方，比如说我们可以给他重一鸣一个啊，牛腿部分好，随便啊，打成汉字吧，牛腿 好，然后，呃钢筋信息，这个地方就，我们就不去输入了，然后这个混凝土等级按照设计要求来。好， 然后这里的高度，呃，我们看一下他这个地方的高度是降下来了三米五，这个有点高，我们随便调整一下吧，就是看一下他的样式是怎么回事。好，他这是个单侧，然后我们布置好之后，然后选择确定 绘制到这个地方，按 f 四，好，我们绘制上去，然后我们旋转来看一下，看到没有？这个就是我们牛腿在呃土建里边算钢筋，呃算混凝土模板，我们可以这样的方式去进行布置。然后还有更重要的是钢筋钢 佣金的话如何布置？我们在工程量这个地方选择，选择我们的表格输入，选择表格输入这个地方我们新建一个构建， 比如说写一个牛腿他是几，比如说牛腿四随便写一个，然后在这个地方看到没有，他单构件输入的地方就有一个牛腿柱，然后我们这里是 看到没有，这边双侧是这个样子，单侧的话就是这样的形式，单侧的话和我们这个对比起来比较的类似。好，我们就可以选择这一个，选择这个之后我们就在这个里边去给他调整。首先 重钢筋是多少？这个地方没有描述，就把重钢筋写过去，然后这里的高度是二比一，我们就根据自己的去进行计算。比如说下边这一段是五百，这里也是五百，那好，我们这里输入五百，这个地方也是写 段高度，我们也是五百。好，那剩下的这个地方就应该是多少啊？一共是四米五的高度，那我们这里就应该输入四米五。好，他就 把这个上边的这一段高度给他计算出来了，然后钢筋信息这个地方就按照我们图纸去调整，然后这个地方扭腿宽度我们看一下是多少歪，这里是六百，那好，这里我们就输入六百，然后这个钢筋 古今，这里是 a 八，间距一百，这里是 a 十，间距一百，就是上边的是 a 八。好，我们可以在上面去输入 a 八，这个地方比如说是 a 幺零，间距一百，好， 我们可以在这个地方直接去给他输入 a 幺零，间距一百。好，然后就是我们比较重要的这个异形，这里这异形，这里我们看一下， 这里有一根，好四 c 二零，好，就是这样的一个形式。好，这样下来四 c 二零，就是我们这个四 c 二零。好，这里的长度这些怎么计算呢？我们可以在软件里边，比如说我们有 cd 图纸，那我们就可以去 亮一下这个地方有多高，横向有多高。还有一种就是呃，去手上的话就比较麻烦一点，我们直接去亮去，因为这里的设计的工程量也比较简单。 好，这个地方也是一样，他有这样一个形状过来，他这个地方是四 c 幺六，让我们这里输入四 c 幺六，就 把这些尺寸我们给他亮出来，标记在上边。好，这个下边也是有的就填写，如果没有的话，我们就给他写成零。好， 这里也是一样，所以说我们布置的时候就是这样的一个方式，然后我们布置完成，这个地方有计算保存，我们就计算保存，他就会把钢筋计算到我们下边这一部分来 就算了，这个地方来。好，这节课就是我们给大家讲的扭腿柱的布置方式，谢谢大家。

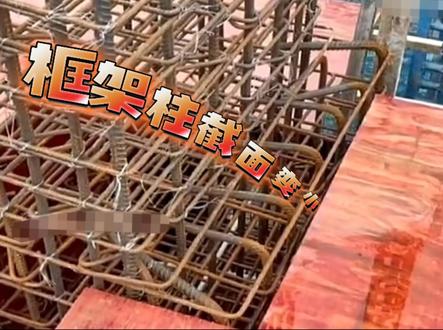

哈喽，大家好，我们今天来看看框架柱洁面变小时钢筋应该怎么做呢？柱子洁面变小时一共有三种做法，第一种情况，柱子变小的尺寸小于等于六分之一量的高度时，说明变小的尺寸比较小，还不到量高的六分之一。 柱子的钢筋可以在梁底时轻微弯曲，到梁顶时再回正来实现柱子的洁面变化，钢筋弯折的角度也不会太大。第二种情况，柱子变小的尺寸超过六分之一梁高时， 在梁柱节点内弯曲钢筋，就会造成钢筋弯折角度过大，影响钢筋的受力。所以就需要在下部钢筋甚至柱顶弯折十二倍地上部钢筋重新进行插筋， 卯入柱内的长度是一点二倍的 l、 a、 e。 第三种情况，柱子变小的一侧没有粮食，无论变小的尺寸有多小，都必须 重新插进卯固一点二倍的 lae， 并且下部钢筋伸至柱顶的弯折长度比十二倍地更长，弯折长度是变小后的柱边向内弯折 lae。 关注我，学习更多翻样知识！
