支座负筋是什么

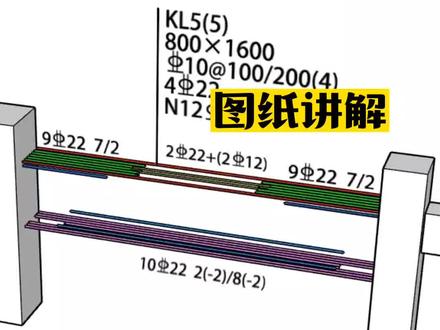

好的，欢迎进来的各位同学，我们来看一下框架梁五号应该怎么进视图。首先我们来看一下框架梁五号在制作处的制作复金，为什么第一排有五根绿色的制作复金，第二排有两根蓝色的制作复金？ 首先我们来看一下我们该跨梁的上部通常经，他一共有几根呢啊，我们这个三维图里面有两根红色的上部通常经，为什么有两根？ 在集中标注里面有四根二十二的通常经，而本跨的中部的上部有个源于标注 这个地方的原因，标注是该跨量的上部中间的信息，这四根二十二也是什么量的上部中间同样是量的上部中间信息，要以我们的原位标注为准，也就说我们 集中标注里面这四根二十二的上部通信息，对于本跨梁是不适用的，是完全不用看的，是没有一点用的。所以说本跨梁的啊，他的上部通行金只有两根，也就是这两根红色的， 这两根带了括号的钢筋，直径是为十二的细的钢筋，就是这两根黄色的细的架力筋。 呃，这个地方的制作附近是怎么来的啊？是怎么来的？该制作的原因标注是九根二十二的钢筋，这个斜杠是分排，第一排有七根，第二排有两根两根红色的，中间五根绿色的，一共七根，第二排两根蓝色的两根。 该制作的原因标注是包含了该跨量的上部同行金的信息，所以说该制作的制服金就非常容易找了，直接就 就是该制作的原位标注减去该跨两档上部通常经啊，大家一定不要剪错了啊，有的同学一来就剪掉，我们集中标注啊，因为集中标注和原标注有冲突，这个地方这四跟二十二是完全是不用看的， 剪掉之后还剩下七根二十二的钢筋，第一排还有五根，第二排还有两根，这些信息就是本子做的，只做辅经了。想和周公我本人学习图纸的同学可以看一下左下方的课程， 我们结合了大量的三维图、原理图、现场图片，零基础的同学也能快速的学懂施工图纸。

嗨，大家好，我们看一下梁的钢筋，看一下制作副筋，这个是他的第一排制作副筋，他的长度是这个梁的净跨长的三分之一，这是第二排和第三排制作副筋，他们的长度都是净跨长的四分之一。 我们看一下对应图纸，就是雾框梁五十九号梁的上部钢筋，这十六根钢筋分三排布置，第一排有七根，第二排有七根，第三排有两根。第一排七根钢筋包括集中标注里面两根二十五的上部通常筋，剩下的五根为制作副筋。 第二排七根钢筋和第三排两根钢筋都是制作副筋，这个红色的钢筋就是第一排制作副筋，这个蓝色的钢筋为第二排制作副筋。

大家好，我们继续来观察一下框架，良久，除了我们集中标注之外呢，我们其余的还有像样的原位标注。 首先咱们来认识一下原位标注中的织做腹筋，对于我们这一块的左织做腹筋，有两根 c 二十加两根 c 十六的钢筋， 是否都是我们的制作腹肌呢？不是。首先呢，我们前边两根二 c 二十的，其实指的是我们的上部 通常金，对于我们后边的二 c 十六来讲呢，代表的为我们的织作副金，所以实际织作副金只有两根。

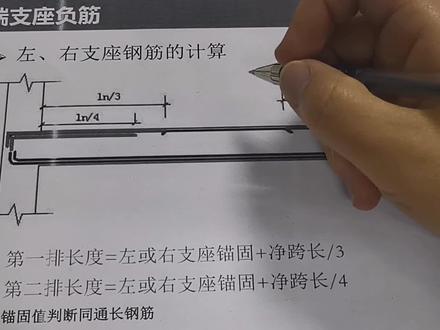

大家好，我是宅宫，昨天我们聊的是量的上部通常经和下部钢筋长度的计算，今天呢我们接着这个话题聊，今天讲的是量的制作腹经长度计算，我们先看一下端制作腹经 长度计算，端制做附近的长度计算，怎么算呢？嗯，首 首先呢大家要了解一个概念，就是制作腹襟呢，有可能不止一排，他有可能是会出现多排布置的情况。 当量的制作钢筋有两排的时候，就跟这张图一样，上排的我们就先看上排的钢筋，这块是上排，这是下排，上排的钢筋呢端制作附巾呢等于 毛固长度加净化长的三分之一，这是毛固长度，这块呢是净化长 l n 呢表示的是净化槽，净化槽三分之一呢，这个很好判断，就是拿这个的这个的长度 乘以三分之一毛固执长度如何判断呢？这个和我们之前讲的通常钢筋的判断是一样的，如果是弯毛的时候呢，等于制作宽剪保护层，再加上弯折长度十五倍的地下排钢筋， 他的计算呢和上牌呢基本上是一样的，也得是等于制作毛固执加上进化层，注意 这呢是四分之一。如果说当量的制作附近出现三排的时候呢，第三排钢筋的长度计算呢，和第二排是一样的，当量的 跨数比较多的时候呢，有端制作就肯定会有中间制作两跨的时候呢，中间呢肯定是有一跨三跨的时候呢，中间呢必有两跨。 接着呢我们来看一下中间制作附巾的计算，中间制作的附巾呢，从图上看呢，他可以看成是三部分，这边呢是左边制作， 制作就是左边制作外的长度，他呢等于左边进跨长的三分之一，也是 三分之一 l n， 然后右边呢跟左边是同理的，右边制作外钢筋的长度呢，也是等于右边进胯藏的三分之一， 也是三分载，我这个是左，这个是右，不要忘了中间还有一个支座宽。但是如 如果说左边跟右边进化呢，不相等的时候怎么计算呢？这时候就用到了这个公式，第一排的长度呢，等于二乘以， 这个时候呢要取左右进跨长的较大值来计算，就是 m a x， 这是取教大值的意思，第一跨跟第二跨进跨长，取教大值除以 三，因为他是有两边吗？他乘以二，然后再不要忘了中间还有一个制作宽。第二排的长度呢，和第一排长度计算的也类似，唯一的区别呢，这是四分之一。好，今天就分享到这，谢谢大家。

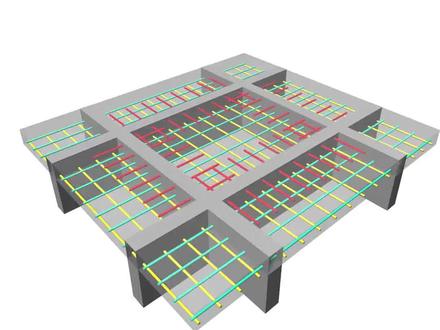

这个地方的板面筋是双向拉通布置的，在他们之间又插孔布置了一些短的钢筋，这地方的绿色钢筋线我们就叫他附加钢筋。 而这个纸在支座处布置了一段面巾，因此中间这个区域是没有面巾的。这个地方的绿色钢筋线我们也叫他支座付金。大家好，我是讲图纸的周公，我们看一下他在图纸里面是怎么体现的，金银区的这些红色钢筋线他是附加钢筋， 而其他的板就是直做腹经。我们翻到该图纸的说明看一下第六条填充了这个区域的为卫生间 配金为三级钢，直径为八，间距一百五，双层双向布置。双层指的是面层和底层的钢筋都是双向拉通布置，因此这个区域的面积是拉通布置，而该 处就为附加钢筋，间距一百五进行布置，因此该制作处的钢筋间距就变成了七十五毫米。即便不加附加两个字，我们也应该知道这地方是附加钢筋，因为在很多图纸里面他也不会标注附加两个字。 我们再看一下第二条版面，钢筋为标注者均为三级钢，直径为八，建距两百。这句话的隐藏含义是版面的钢筋都全部画出来了， 也就是这个地方的板的面筋全部都用红色的钢筋线画出来了，我们可以看出来他只在制作处画了钢筋线，所以这个地方的面筋就是制作复金， 因此他中间的区域就是没有面筋的，也就是这样的造型。想要跟我系统学习图纸的朋友可以看一下主页橱窗。

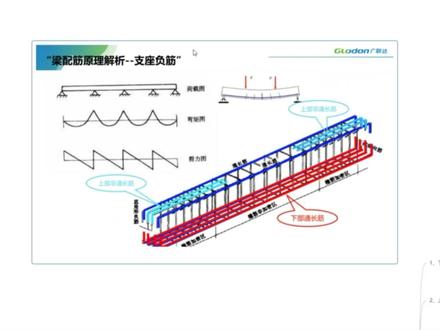

梁配金原理解析之，支座附金梁在承受商部喝载的时候，除了底部会发生弯曲，支座位置会发生翘起，我鼠标晃动位置是用弯距图来量化支座位置的破坏趋势，我们为了防止支座翘起，所以在支座位置配置支座附金，也就是上部非通常金。 所谓制作附近就是为了抵抗副弯距破坏而设置的，粗暴理解就是不让制作位置翘起来，他的特点是不通常， 为什么不通常？因为这个制作副玩具的破坏，也就是翘起的风险只发生在制作位置梁上部跨中部位是不受力的，所以这个制作附近他没有必要。通常如果把它拉通，除了浪费材料增加自重之外，没有任何结构上的建设意义。学造价来建筑课堂关注我，下次见！

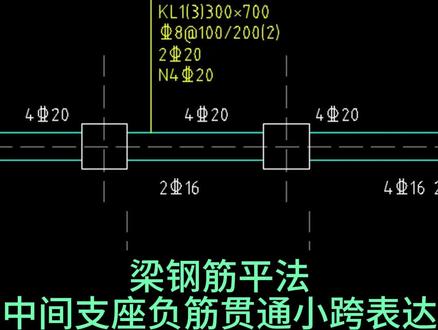

各位同学好，咱们这节课呢，来认识一下贯通小胯的表达，我们来看一下当前梁框，梁一三，胯，宽三百，高七百。孤筋的话呢，是直径八，加密须一百，非加密须两百，双之孤。上部通常筋是两根直尿二十的，我们可以看到 一块，两块，三块，那么这是两根上部通畅金，贯通我们三块。咱们重点来分析的就是中间的这一块，左侧的话呢，是中间制作，咱们标注了一侧代表的话呢，另外一侧也是一样的， 这四根二十的是包含两根二十的通常筋的，所以说呢，在我们这个中间制作两侧的话呢，是有两根直径二十的副筋， 同样的道理，咱们右侧的话呢，也是有两根直径二十的附筋。但是呢，对我们中间这一块来讲， 这四根二十的是标注在咱们胯中的位置，也就是说咱们中间的话呢，也是有四根直降二十的，扣出两根二十的通畅金。那么 剩下的两根直径二十的代表的是咱们这两个制作附近联通贯通咱们整个小跨，是这样的， 也就是说咱们这两根腹经连通在一起，贯通了咱们整个小胯。所以说呢，他的表达的话呢，他的原位标注的话呢，是在我们胯中的位置，这一点的话呢，一定要清楚。

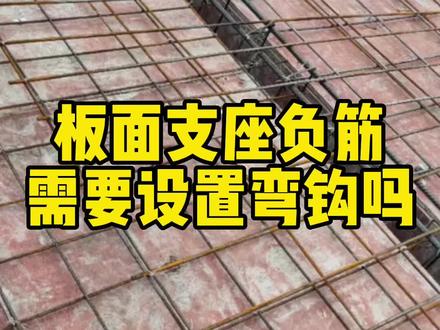

这个是楼板的上层制作附近，他在端部没有设置弯钩，那制作附近到底需不需要做弯钩呢？以前的零四季弯折的长度是板厚，减去一个上层保护层的厚度，主要作用是为了支撑上部钢筋咬片，起到固定的作用。 而在幺六 g 的时候变为了板后减距上下两个保护层的厚度，弯钩也起到了有效分离板面上下层钢筋的作用。但是在新出的二二 g 直接取消了制作附近弯钩的标注，但是也没有文字明确不需要做弯钩。 那么板面附近你还会做弯钩吗？个人的意见是板面上只有板面，只做附近的时候可以做一下弯钩，这样能够有效分离上下层钢筋，防止在施工中 踩踏导致漏筋，钢筋两头翘。当楼板面有双层双向钢筋或者比较厚的阀板顶板，他的板面附加筋就不需要做弯钩了， 由马登军来分离上海层钢筋就足够了。还是建议大家在图纸会审的时候提出来跟设计沟通，决定做不做弯钩。

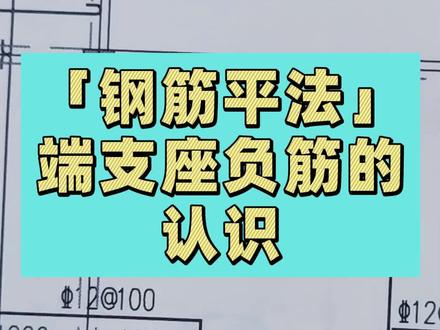

咱们一起来认识一下这样的一个端之座附近，对于这个端之座附近，一端牢固在梁内，一端身在板内，然后呢我们的信息为 a 是艾特一百， 说明这根钢筋直径为 a 十的间距一百进行摆放，一直摆上去，那幺二零零呢？那说明是我们的这根负筋的长度， 但是重点关注于他的终点位置，起点我们可以理解为他的这个端部，那我们的终点呢？是到达 我们的内边线，中间线还是外边线，还是说钣金线呢？那我们就需要结合于我们的图纸，说明在我们的板配金图中，这样的一个八百三，那他到达的位置是哪呢？我们来细看一下，他是到达我们的钢筋线的这个 位置，那这样我们来进行同样的理解时，那我们也就是幺二零零的长度，直接到达我们钢筋线的位置，说明我们这个钢筋线总长为幺二零零。

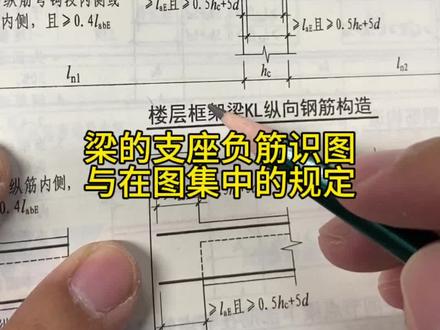

刘工，如何识别梁的制作附近？在图集中是如何规定的？大家好，这节课给大家讲一下我们的梁的什么是梁的制作附近？在我们图纸中主要是我们的原味标注，全都是我们梁的制作附近。 我们打开图集第八十九页， 楼层框架梁 k l 正向钢筋构造，我们可以看到这里， 这是不是我们的柱子啊？这就是我们的一根一根的柱子，那中间是不是我们梁吧？那我们柱子的地方是不是有有我们的附加钢筋，也就是我们所说的梁的附筋，也就是我们 图纸上给我们的原味标注。那我们是不是经常会看到我们的图纸上量的这里他有一个假如说九 三级杠二十五七根号括号斜杠二，然后这里也有九二十五七 斜杠二，这是我们量的原位标注，那这个是什么意思呢？这个七代表我们量上部钢筋的第一层，这个斜杠后边的二呢，代表我们量下量上部钢筋的第二层。 那它们的长度是多少呢？长度第一层呢是我们的三分之 n l n n 一， l n 一是多少？ l n 一就是我们量的一个净化 啊，然后第二个呢，就是我们的四分之 l n e， 因为这个是端直度，端直度的话它不需要说，它就是取我们的 l n 两样的净化就可以。如果说我们是中间制作的话，中间制作的话，我们看这里的说明 跨度值， l n 为左跨 l n i 和右跨 l n 二加一的之较大值，其中 i 等于一二三，这句话是什么意思呢？就假如说这是我们的中间跨，对吧？假如说我们这一跨近跨是六米，我们这一跨的近跨是八米， 那中间这一块是不是在中间他是相连的块，是不是一个六米，一个八米，那这时候应该取哪一个？是不是应该取八米啊？那这里就是我们 我们的八除以三，这里也是八除以三，第二排呢就是我们的八除以四，八除以四。 假如说我们的集中标注中给我们了我们量的通常钢筋有是两根二十五的， 两个二十五的，那如果说在我们的制作附近这个位置，我们的钢筋应该怎样布置呢？我给大家画一个图， 我就是我们制作附近这个九根二十五的，这九根里其实它是包含了我们两根通常及二十五的， 然后呢这两根呢是包含在上部的七根里，什么意思呢？我给大家画个图， 假如说这是我们的梁，我们从这切一刀，我们会看到我们梁的钢筋，对吧？ 好，那这就是我们的上部钢筋，其中呢最边上这两根就是我们的通肠筋，两根二十五的。那中间的这些是不是就是我们的也制作副筋了？ 那中间的这一些它的长度是不是就是三分之 l n l n 了？那下边这一个它就是四分之 l n 了。

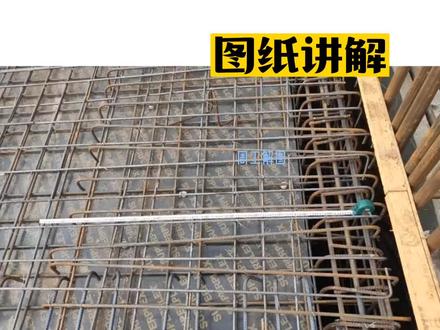

板的附加钢筋和制作附近有什么区别呢？在双层双向的板中，如果附加钢筋的间距和楼板面积的间距是一样的，附加钢筋是隔一不一进行布置的， 当附加钢筋的间距是面筋间距的两倍时，是隔二不一进行布置的。附加钢筋在图纸上是用附加两个字进行表示的。 我们再来看一下什么是织座附金。这个版只有底部钢筋，而上部是由织座附金组成的。织座附金沿梁布置在图纸中的集中标注中，只有底金，没有织座附金。

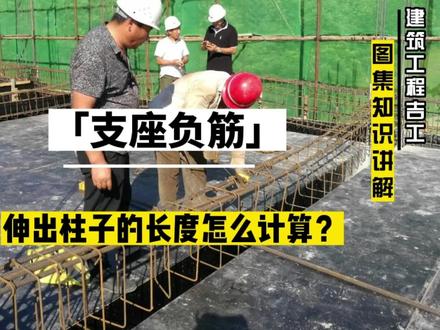

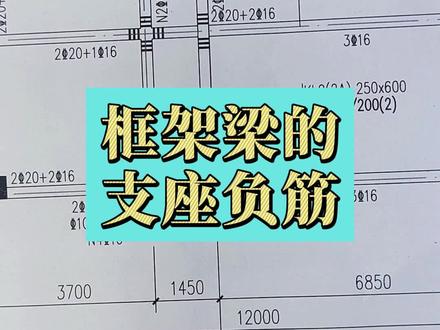

框架梁制作附近的长度是梁静跨长度的三分之一，为什么这条梁的制作附近伸出那么长呢？大家好，我是鸡公框架梁，第一排制作附近伸出柱子的长度是梁径跨长度的三分之一， 第二排制作附近伸出柱子的长度是两近跨长度的四分之一。但是要注意，制作附近的长度要按相邻跨度中较大的跨度计算。假设这三颗柱子都是六百乘六百的， 第一块柱中到柱中的距离是六米九，第二块柱中到柱中的距离是五米六，那么第一块的两径块长度就是六米九，减零点三，减人点三等于六点三米。 第二块梁的进化长度就是五点六，减零点三，减零点三等于五米。那么这里的支座附近 生出柱子的长度都需要按较长的六米三计算，六米三除以三等于两点一米，五米这边也是两点一米，所以净化长度较短的梁制作附近伸出的长度就会显得比较长。
