儿童护眼窗灯的里头怎么拆

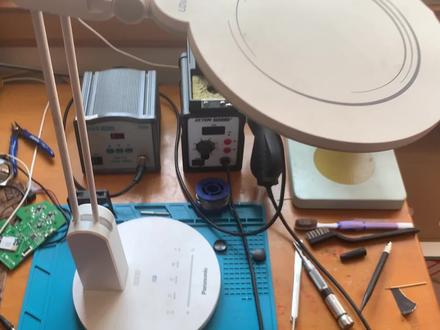

今天咱们来看一个大家伙啊，你看这个松下的台灯，他的灯面很大，比手掌还大一些，底座也很壮啊，你看拿着挺重的，还是 这个灯，网友说，不亮，不亮的话呢，咱们先来通个电来试一下，看看有什么反应。 风下的灯，他是这个灯，是一个二十四伏的供电，咱们调一个二十四伏，然后来插个电， 插电有二十毫安电流，但是他这个上边没有反应， 你看什么反应都没有啊，灯也是不亮的，既然这样的话，咱就直接把它拆开来看一下，看是哪里有问题吧。 把底座翻开，脚垫下边每一个脚垫有两个螺丝， 都是两个，然后中间还有一个螺丝，一共七颗螺丝，咱把它全部都拆掉，应该底盖就可以拿下来了。 打开底盖就闻到一股糊味，肯定板子上面有烧坏的东西，然后这里好像有点印子啊， 底盖就是一个硕大的配重块，特别重，整个一坨，把它放一边， 然后咱把这个灯拿过来看一下， 这边主控板上边没有看到什么烧毁的痕迹，然后肯定是这个电源板的味道，糊味很大，咱把它翻过来看一下， 如果电源板的话，估计可能还好救一些，就是怕这个板子如果坏了，怕这个芯片买不到。 翻开以后，哎呦，你看这里全部都烧糊了啊，他对应的是这一个三角的一个小芯片， 它标的是 q 一，看到没有，这里也烧坏了，这里一个六角的芯片。 u 二 q 一的话应该是一个三极管吧，这应该是一个六角的 i c， 这你妈看不到型号的都烧的，咱来看一下吧，看看他怎么给他解决吧。 这两个管子虽然烧了，但是在显微镜下仔细观察上面的死印，还是能够看出来， 这个烧掉的 q 一的话是一个 pmos， 然后他的私印写的是 ms 零九， 我查了下型号，他是 s i 二三零九，但是这个皮帽子我没有，我找了一颗 dmp 三幺六零也是一个皮帽子，跟他的参数差不多，只有击穿电压比这一个要低一点点，他只有三十伏，这一个，他有六十伏， 然后这一个六角的芯片呢？他的私印是九三三杠 g， 这个芯片到处搜不到，没有这个私印型号对应的芯片。 但是我想把前两天修的那一个松下台灯的芯片给他拆过来来试一下，因为那个台灯还在我 这里还没有发走。如果是他的问题，咱就慢慢找一个可以代用的型号给他装上。我看了一下参数，引脚跟那个 pt 四幺幺五应该是差不多。咱们先把这一颗 皮帽子还有那个六角芯片拆过来，这里已经烧短路了，先把它撸掉，再测试一下哪里还有没有短路。 这个芯片已经拆掉了啊，下边焊盘都已经烧糊了，不知道这个灯是怎么搞的，居然烧这么厉害。这边也烧糊了， 接下来把这个焊盘刮一刮，看看还有没有短路，然后给他上点绿油，给他绝个缘。 我已经全部都换好了啊，测量了一下，没有短路，接下来咱们来上个店来看一下会不会亮啊，千万别烧这个东西啊，烧了我还买不到一模一样的东西呢。 咱们上电吧，我已经插上电了啊，十毫安电流，这边没有冒烟啊，接下来咱们来开灯看一下，咱们来开开灯， 果然是他的问题啊，现在灯就可以亮了，现在的电流是六百四十毫安，然后调个光 也可以啊，没有问题啊，再把亮度调高调低， 看来就是他的问题。然后这里延时关灯，定时自动夜灯，夜灯在后面也是亮的， 他到底是一发冲走还是遭遇冲刺，聚焦一线？

小伙伴们好啊，先来回顾一个我以前发过的视频，视频中我想尽办法让这颗在手机摄像头下闪瞎眼的 led 灯泡不那么伤眼睛。 事后看评论发现还是有不少小伙伴对 led 屏闪伤眼的问题表示担忧，正好我这几天买了个大品牌的可调光护眼台灯，这就拆给大伙看看他是怎么保证护眼的。 可以看到台灯供电来自一只幺八六五零锂电池，理论上来说电池直流直接供电的话， led 是不存在平常问题的。这块板子是充电放电板，顾名思义就是负责台灯充饭店的， 仔细看，其中有个汉教写着 pwm， 说明他的调光方式是麦宽调制，搞不好 就会存在屏闪。这块呢是调光板使用一小块 ic 加旋转编码器实现开关灯输出 pw 信号和亮度记忆的功能。接下来还是依旧通过手机摄像头进行观察， 我事先将直播器探头接到台灯 pw 信号角，以便更好的观察调光麦框变化。开机 将台灯亮度调至最高，可看到此模式下调光方式变成了 dc， 毫无疑问这是不会存在频闪的。 关机再开，看到亮度自动回复到关机前的亮度，说明亮度记忆功能正常。将台灯亮度调至最低， 可看到此时调光方式为 pwm， 频率为两万两千赫兹左右，电压四伏，张孔比约百分之二十五。将手机感光度调低， 可发现无人条的多案 led 灯珠都没有出现闪烁的现象。我们都知道人耳收听的频率范围是二十到两万赫兹， 调光频率如果在此范围内的话，台灯内的期间有可能你会听到丝丝的笑声。结合以上理论和实践，那我能得出结论，为了保护眼睛，同时避免高频的噪声，请使用 pwm 调光频率大于二十 k 赫兹 或者 dc 调光的主官员。不过要注意，这里说的是主官员，也就是用于看书、学习、办公等用的照明。官员装饰灯带、广告牌等等辅助性照明的官员不需要那么在意的。看到这了，如果您觉得有用的话，别忘了给点个赞哦！ not bad， not bad now you！

大家好，今天拆一个护眼台灯，看看内部都有什么电路。首先看一下外观，就是一个台灯，还有一个钟表，使用的是十一瓦的两针担忧灯管，灯管总长二十三厘米，灯头型号， g 二三灯管方头尺寸，一点三厘米乘一点六厘米， 上面有两个开关，一个控制开关灯，一个控制灯光的强弱控制开关灯的开关坏了，背面有型号说明， 型号， mt 杠六零幺幺，最大功率十一瓦，额定电流，零点零五安，额定电压，二百二十伏。警告，如果灯具的电源线损坏了，应由专业技术人员更换，以免发生危险。现在拆开，拧下背面的五颗螺丝， 拿下后盖，后盖里面有块线路板 和一块水泥做的配重块。拧下螺丝，拿下线路板， 线路板上有二极管、电容，三极管、高频变压器，恶流圈伤。盖上还有两个开关导线连接，这两根线是去灯头的。用了点时间跑了一下电路，画出电路图， 试着分析一下电路。这个电路有三部分组成，整流桥和电容组成的电源电路，两个开关管，电阻电容，二极管、高频变压器组成的启动电路和高频震荡电路。饿流圈和电容组成串联斜震电路，二百二十伏交流电经整流桥整流， 经启动电路和高频震荡电路形成高频电压。通过恶流圈和电容组成的穿连斜震电路在 c 五电容两端产生高压，使 灯管起灰。两组恶流线圈通过开关可以改变灯管的亮度。这个灯管里头两个灯丝之间串联一个两千二百批发的电容。这个电路虽然原件不多，但原件坏的概率 油很大，常见的油整流二极管击穿滤波电容失效，启动电阻二二一开路或者阻值变大，开关三极管击穿恶流圈根部没断，斜震电容 c 五击穿或耐压值降低。 随着 led 灯的发展，我认为节能灯现在已经没有维修的价值了，只当是学习电子知识了。好了，今天的视频就到这里，如果喜欢视频，请您点赞、收藏加关注，感谢您的收看，再见！
