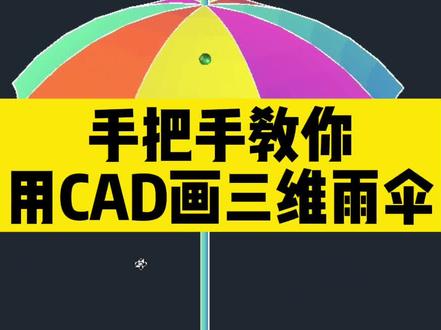

朋友们，手把手教你用 cad 画三维雨伞。首先输入圆命令快捷键 c， 画个圆，我们要输入直径的尺寸，所以先输入 d 空格，再输入直径一千二空格，这样直径是一千二的圆我们就画好了，下面我们用多边形工具画个八边形， 这里输入把空格，选择内接于圆，然后我们输入圆弧，命令快捷键 a， 画个圆弧，确定圆弧，第一个点和第二个点， 随便给他拉一下，然后输入 d 二，把多余部分给剪掉，输入正列，命令快捷键 a 二，选择环形正列，然后我们选择刚才画好的这个圆弧，正列数量设置为八个中心点设置为圆的圆心， 然后点击确定。下面我们要切到三维师图，在师图中找到三维师图，选择西南等轴测，为了能看到三维效果，我们输入 sha 空格，选择概念， 下面在格式中找到点样式选择，按绝对单位设置大小点，大小设置为二十个单位，点击确定，我们找到点工具，在圆形中画个点， 然后输入 m 空格，把点网上移动三百，下面我们以这个点为圆形，画一个直径是二十的圆，再利用多边形工具画一个八边形， 还是选择内接于圆，然后把这个点删掉，看着不爽，下面改变一下坐标系，输入 ucs 空格，选择第一个点，再选择第二个点，第三个点摆好这个角度后，我们再画一个圆弧，我们点一下这个点，第二个点 在多边形的这个端点，第三个点是这个圆的圆心，我们把圆弧的端点 拖到这个多边形的角点上，下面我们再输入 ucs 空格，再输入 w， 把坐标回到原位，下面我们进行三维阵列，输入三 a 空格，选择刚才画的圆弧，选择环形， 环形数目设置为八空格选择式，下面我们确定旋转轴上的两个点，第一个点就是小圆的圆形，第二个点是下面大 圆的圆形空格，这样圆弧就旋转整理好了，我们输入 x， 把上面的这个八边形打散，同样的输入 x， 把下面的这个八边形也给打散， 找到绘图芥末网格，选择边界网格，然后把这四条边给选中，这样一个曲面就建好了。我们再次进行三维阵列， 还是选择环形数目数目，输入八空格选择式，找到小圆的圆形，然后再找到大圆的圆形空格，这样伞的三围伞面就建好了，下面我们再画伞柄，输入 l， 找到小圆的圆形，作为第一点，线的长度以前，我们再改一下坐标系，输入 ucs， 把圆点放在线段的端点上，再次输入 ucs 空格，输入 y， 输入九十，让整个坐标系就围绕外轴旋转的九十度。下面我们再画一个半径为一百的圆，把圆平移一下， 然后再画一条辅助线，输入 t。 二，把圆的上半部分给删掉，我们再把辅助线给删掉，下面我们把这根线拉长一点， 往上拉长五十，然后进行合并多段线，输入 pe 空格，输入 m， 把这根线和半圆给选中，输入 y， 选择合并， 然后输入扫绿的快捷键 sw， 把上面的这个小圆作为扫绿的对象，扫绿的路径就是刚才合并的这根多段线，点击它，这样散并也给建好了。 最后我们只需要改个颜色，三维的雨伞就画好了。关注腿哥，分享 cd 使用技巧！

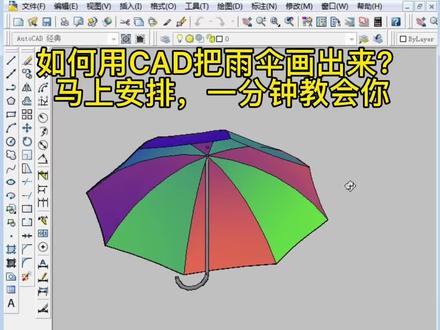

如何用 cid 把雨伞画出来？马上安排，一分钟教会你。首先 c 空格画个圆啊，直径输个 d 空格，输一千二百空格，那么然后直接在圆里面输一个 pol 空格 多边形，给他梳一个八空格，然后找到他的圆心点一下给他，是啊，内结圆， 给他一个半径是六百空格。好，八边形画出来，然后我们 a 空格画一个圆弧点一下，这边点一下，随便给他啊，拉一点点圆弧，点一下，然后啊 p 二空格两下修剪，多余的 啊，我们打入 a r 空格，然后环形正列，选择要正列这条边空格，指定八个数量，选择正列中心 点一下，中心确定，那么这个已经阵列八个出来，然后我们 v 空格啊 cn 等图册智慧当前关闭。来到三维空间， sha 空格，给他概念，然后我们画个点啊，捕捉他这个圆心，点一下点画出来，然后我们把格式， 然后点样式，我们选择一个点的样式，确定好 m 移动，选择这个点空格，把它移上去，按上正焦移上去，大概三百空， 继续出个 c 空格，在这个圆心上点一下，画一个 d 空格，直径为十五的圆，然后接着 pol 空格画一个八边形空格，选择这个圆心点一下，然后内接一圆，给他办进四 七点五空格。那么八边形画好之后呢？我们 ucs 啊，然后选择第一个点啊，第二个点， 第三个点，那么摆好这个角度之后，然后进行 a 控的画圆弧，我们点一下这个点，然后 指定这个八边形这个边上的点，然后到这个中心点，好确定，把这个点呢移出来，移到这个八边形这里，这个端点就可以了哈，移到这个端点上，我们对齐这个端点，是不是对齐之后， 好，我们进行一个啊，把它 ucs 好 w 哈，把坐标啊回到原位，那么进行一个啊，三为正列，三为空盘选， 选择这个对象空格，然后 p 环形正面数目给他一个八个空格，然后三百六十度空格，然后对象空格，选择这个圆心， 找到他这个圆心点一下，下方这里的圆心点一下，那么他这个就正裂了，八个出来了，看见没？正裂八个出来之后呢，我们啊把这个八边形给他 x 空格，把它分解啊，分解之后呢，我们进行把它做一个曲面， 做一个曲面，用这个啊绘图啊，找到剑魔网格边界网格，点一下第一条边，第二条边 啊，第三条边，第四条边。好，这个曲面画出来之后，我们用三 a 空格，选择这个曲面空格，然 然后输个 p 空格，滑行正点，输入给他八个空格空格，继续再空格，然后选择他这个圆心点一下，然后下方这个圆心点一下。我们 ucs 两米一栋，把这个坐标放上去，是不是坐放上去之后，我们 ucs， 然后 y 空格旋转一个九十度，好，旋转九十度之后呢，我们画一条线，然后 l 空格画线， 捕捉他这个圆心，画一条线下来，拉下来大概是九百长度空格，然后 c 画一个圆， 半径大概是七十五吧，然后我们 m 一栋把它移过去七十五空格啊， 画一条线过来一下空格，修剪之后，我们选择这条线，把它大概拉上去一个五十空， 然后我们用一个什么 p 一空格，选择 m 空格，选择第一条线，第二条线空格，把它改成一个多端上 yes 啊，然后就是继续合并， 按这按空格，再按空格就搞定这条线，就形成一个多段线，看到没？然后我们继续 sw 一一 p 空盒，一个扫略，找到这个圆这条线，然后按一下空盒键，选择入镜， 都在选择路径，这个圆就扫出来了，看到没有？好，把它改一下颜色，这个雨伞就画出来了，你们学会了吗？
