复位开关按钮的接线方法

这是一个接触器的单向电的接法，用自复位按钮怎么实现？首先右边这一路啊，他是火线，火线过来的话，他就是说接到这个 按钮的长臂点，这样子他这两个点是默认导通的，对吧？导通的，然后接过来接到这个绿色按钮的二三段口，二四段口出去，但是实际上这里是断开的，然后这里连接到这个接触器的十三。 no， 然后通过一个短线连到下面的 a 二， 然后另一根零线呢？你要从电源这里接到这个接触器的 l 一，连到下面的 a 二， a 一， a 一跟 a 二就是线圈，这里的核心要点在这里呢，他接过来这根是一根火线接过来接到下面去，那默认的话，他这里的话，这根这根线 跟上面是不通的，只有接触器吸合的时候，他两者才会通嘛。所以说当我们按钮一按下去，火线直接就通过这里过来了，过来之后连着这根线连到这里，这里是有根短线连下面，这个时候线签得到了两个电，一个是火线，一个零线，那么他就吸合了， 熄火之后也就是十三，十四会导通，会有个什么结果呢？也就这根线，他会持续的给十三供电，哪怕你绿色按钮松掉了，这个接触器还是熄火的。当你红色按钮一按断电了，那这里收不到电，那接触器就断开了。

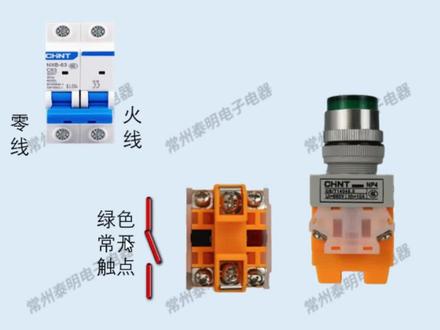

自复位带灯按钮接线演示，我们以二百二十伏举例，先从电源端拉一条零线接到负载不经过开关，再从电源端零线接一条到按钮的灯上面， 从电源端火线接一条到绿色常开触点输入端另外一边的输出端接线到负载输出端，再接线一条到灯角上面。断路器合闸通电， 按下按钮不松开，我们看到常开触点就闭合导通复赛的电 功能描述，通电和闸， 按下按钮，常开触点闭合按钮灯亮，负载的电松手弹回触点断开负载断电按钮灯灭。

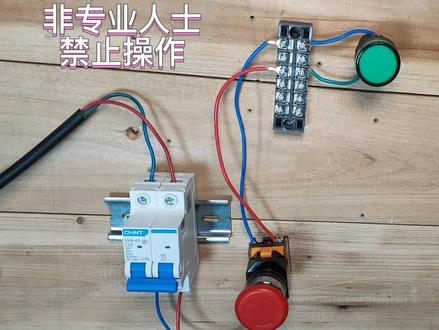

大家好，我是小胡同学，上面一节课我们说到了集体按钮的使用情况，这一节课我们就来解说一下绿色的这种 一边常开一边常闭的支付费点动按钮的情况。 我们接这种二次线路，一般急停后面才是接启动按钮，启动后面接停止，停止的话直接然后接到电路上面，我们把这一根红色的控制线，也就是我们的二次线路火线把它松开， 把截停按钮的一端截上，我们的这 跟红色的线启动按钮我们一般是接常开的这一边，我们把常开的这里接好，绿色的这边是常开， 然后把另外一端也接好，把它把这个开关劝解到这个线路中间， 这样大家可以清晰的看到我们这一根本来是直接接通的线，现在圈了一个 支付费的点动开关在上面，我们把总店员打开，因为我们支付费的按钮是按下去他在接通，松开的话他就是断开的情况，所以说 我们开关开关开关，这个就是我们的启动按钮一种简单的实验情况。

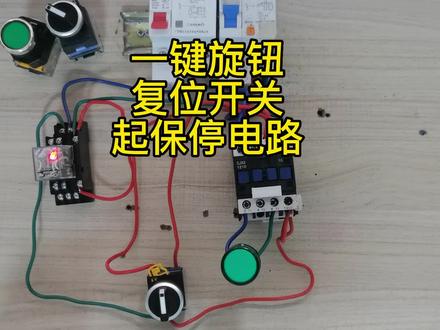

向左边拨动旋律开杆的时候加入机器折电器和形成自锁。向右边拨动旋律开杆的时候加入机器断电断开自锁。 大家好，这种带自锁的旋律开关和加入接触器接一个自锁电路特别简单，控制加入接触器的线圈就可以了，向右拨动的时候线圈得电形成自锁。向左拨动的时候线圈断电断开自锁。如何让这种 带自动复位旋律开杆实现一键启停控制电动的？咱们一起学习把线接起来，这种带自手的旋律开杆只控制交接器的线圈就可以了，向右拨动的时候线圈得电形成自首灯泡亮起，向左拨动的时候线圈断电，灯泡熄灭。如何让这 带复位的旋律开关实现一键启停控制电路？来，咱们一起学习把线接起来，这时候咱们要加一个中间继电器，把线路稍微改动一下，把这条火线拆除掉，接中间机电器常开错点六合九， 常开触点出来之后，咱们接复位开关的触点二十三， 咱们再把 线圈的控制线拆除掉，接复位开杆的触点二十四，同时线圈在并条线到常开触点， 再从中间间接的常开触点六并根线到交入，就记得常开触点形成自锁。 最后咱们把中间近线线圈接起来，先接根零线 线圈，接触点二和触点七， 接好之后，咱们再接一根火线到后背开干控制机电器的线圈 复位开关出来控制，记得记得线圈， 这样就已经把线接下来，咱们送电。 向左边拨动旋雨开杆的时候加入接气得电器和形成字锁。向右边拨动旋雨开杆的时候，中间建议动作断开字锁，咱们向左边拨动旋律开开，让交接器形成字锁 加入进去得电吸合形成自锁灯泡亮起，向右边波动旋转开关的时候断开自锁电路，灯泡熄灭。 感谢大家看看。

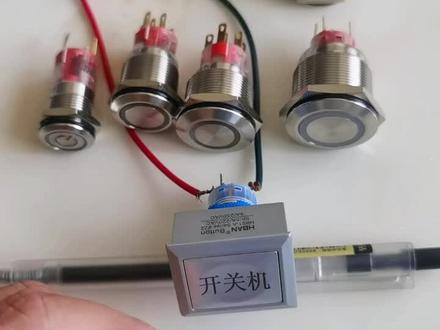

金属按钮开关通电操作，自锁功能，按下去锁住充电灯光亮，这边也亮，按钮的灯光也亮， 让人锁住就是控制。再按下回弹灯按钮，灯光面，这边的灯光也面，这间的是自锁。拆开 这款是支付微功能的按钮，下肢通电，双手断电，而且烫铁双手会弹断电， 自助位也是将电动按钮这款检查键可以配这个按钮，如果说不想按键的话，可以 直接套上这种剪裁剪 接线方便，这款接单线可以根据你的按钮其实将配不同的线插线，接头线。

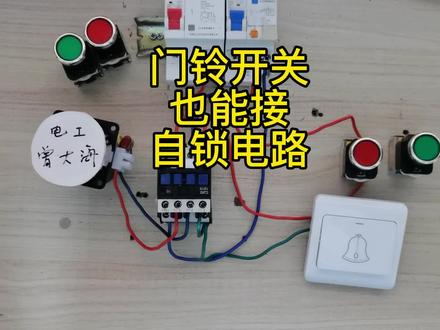

大家好，初学电工一定都会接的自首电路，它是有两个复位按钮，一个启动按钮，一个停止按钮组成的自首电路， 它的作用就是在停电后突然来电时，电机不会自动运行工作，必须要有人按下启动按钮之后，电机才能运行工作，就起到一个保护的作用。那么咱们用这种门铃自动付费开开，能不能代替启动开开呢？咱们把线接起来， 用门铃开关代替自动复原按键开关，接着自首电路，咱们按下门铃开关，加入阶梯，得电吸合电机运行工作，按下停止按钮， 交接机断电，电机停止运行工作。朋友们，这是一个简单的自手电路，有两个自动付费按钮，接的自手电路，一个是停止按钮，一个是启动按钮，停止按钮接他的 长臂触电，启动按钮接待的常开触电。咱们按下启动按钮，加入交接得电器和电机运行工作。咱们按下停止按钮，加入交接断电，电机停止运行工作， 用这种自动复位按钮接的自手电路。让咱们按一下启动按钮。电机在通电运行过程中突然停电后又来电时，电机它不会自动运行工作，必须要有人按下启动按钮之后，电机才能够运行工作，就起到一个保护的作用。咱们按一下启动按钮， 当停电后来电时，电机它不会自动运行工作。 那么咱们用这种自动复位的门铃开开，能不能代替启动按钮的？咱们把线接起来， 咱们把启动按钮拆除掉，接上门铃开开， 用门铃开干接的自锁电路，咱们送电，按下门铃开开， 加入接触器，得电息和电机通电，运行工作，按下停止按钮，加入接触器，断电，电机停止，运行工作，启动停止。感谢大家感慨。

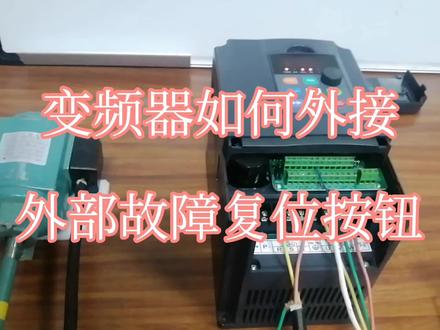

大家好，今天给大家分享一下变频器如何利用外部短指进行故障复位。那首先让大家看一下 咱今天需要用到的端子，多功能端子叉一和那个公共端 com 这两个端子，然后 fwd 跟 come， 然后是我们先接上线了，接了是一个启动启动的按钮， 然后下面调一下参数，让大家看一下啊，我们先调一下参数，先调整外部控制， f 零点一五调整一就是外控外部端至控制 已经是一了，然后再把这个叉一多功能端子调成那个外部复位功能 x 一这个功能端，这是 f 一点零零一点零零调成十七十七日复位功能。 下面咱把这个控制端这个线接一下，我们用了一个红色的按钮，当一个复位复位的按钮， 然后这接的就是茶艺，茶艺跟 cam 这两个段子 线就接好了，插上也设置好了，下面咱启动一下啊，看看，我们这是人为的给他制造了一个故障，少接了一下，制造了一个缺陷的故障， 一启动他可能就会就会缺项，会缺项保护，启动一下让大家看一下，一一幺九就是缺项，然后咱按一下负压钮， 好了，这就设置好了。今天的视频就讲到这里，喜欢的朋友点点赞，点点关注。

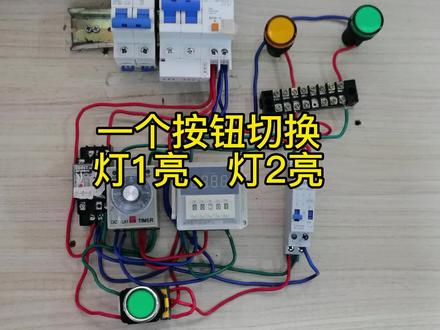

电工去物业面试，八千元的工资，考官老师问他只有一个副业按钮，控制两盏灯，按一下按钮，第一盏灯亮起，再按下按钮，第一盏灯熄灭。如果觉得一盏灯不够亮，再按下按钮，两盏灯都亮起， 再按下按钮，两盏灯都熄灭。这种电路如何接线？那么咱们一起把线接起来，按一下复位按钮，灯泡一亮起，再按一下复位按钮，灯泡一熄灭。如果咱们觉得一盏灯不够亮，再按一下复位按钮， 两盏灯的亮起，再按一下妇幼按钮，关闭两盏灯。大家好，一个妇幼按钮控制两盏灯。咱们用的材料是一个中间继电器，加两个通电延时继电器，再加一个脉冲继电 接的控制电路。但这里有个重点，就是必须要用到复位按钮的长开和长臂触点，咱们一起学习把线接起来。咱们先接第一盏灯的控制电路，利用复位按钮的长臂触点控制脉冲继电器的线圈点亮第一盏灯。由于脉冲继电器不能长期供电，所以咱们用 中间接电器的长臂触点控制脉冲接电器。咱们一起学习把线接起来。先从开关这边接一根火线到复位按钮的长臂触点十一、 长 b， 触点十二，出来之后，咱们控制中间接一下线圈触点十， 再把继电器线圈的零线接起来，零线接触点十一， 利用继电器的长臂触点控制脉冲继电线线圈。所以咱们要接一根火线到继电器的公共端触点九、 长臂触点三，咱们接一根线控制脉冲继电线 a、 e 线圈， 脉冲继电线的零线咱们也接起来，咱们从中间继电线这边并根零线到 a 二线圈， 再把灯的火线接起来，咱们从继电器的公共端触点九，并根火线到脉冲继电器的常开触点四， 触点三，咱们接灯的控制线。 这样咱们就把第一盏灯的控制电路接好了，利用中间继电器长臂触点控制脉冲继电器，咱们送电， 按一下按钮，脉冲接地气动作，灯泡熄灭。按下按钮，脉冲接地气和灯泡亮起， 接第二盏灯的控制电路。第二盏灯的接线咱们要用到两个通电延时继电器，先把复位按钮的触点十一和触点二十三，咱们用根线并起来， 常开触点二十四，咱们控制第一个通电延时继电器的线圈。触点二， 再跳根线到继电器的公共端出点八， 延时常开触点六，咱们再接根线，当脉冲继电线常开 触点一，同时再回一根线到复位按钮的长开触点二十三，形成自锁电路。 再把左边计算器线圈的零线接起来，零线接触点七， 通过左边的时间继电器控制右边的时间继电器。所以咱们要从开关这边接一根火线到左边接电器的公共端触点 一，利用常开触点三，咱们控制右边通电延时进行线圈。触点二， 再把零线并起来，零线接触点七， 接好了之后，咱们把第二盏灯的火线接起来，第二盏灯的火线咱们从左边计电器的公共端触点一，并根火线到计电器的公共端。触点八， 延时常开触点六，咱们接灯的控制线。 最后咱们再把两个通电延时静电器装上去，第一个通电延时静电器调到零点五秒，第二个通电延时静电器咱们调到一秒， 咱们送电。按下复位按钮，脉冲继电器熄合，灯泡一亮起。再按一下复位按钮，脉冲继电器断电，灯泡一熄灭。如果咱们觉得一盏灯不够亮，再按一下复位按钮， 通电延时继电器形成自锁电路，两盏灯都亮起。如果咱们要关闭两盏灯，再按一下复位按钮，迈出这一 断电，断开自锁电路，两盏灯都熄灭。咱们再来一次，灯泡一亮起，关闭灯泡一，再打开灯泡二，关闭两盏灯， 按一下复位按钮，灯泡一亮起，关闭灯泡一。如果咱们觉得一盏灯不够亮，再打开两盏灯， 两盏灯都亮起，再按下复位按钮，两盏灯都熄灭。感谢大家观看！

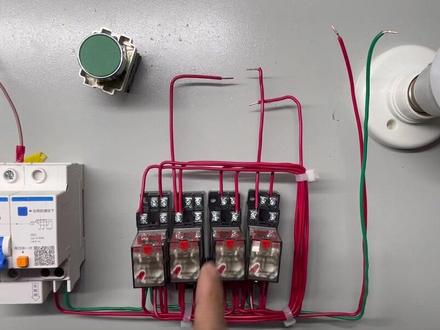

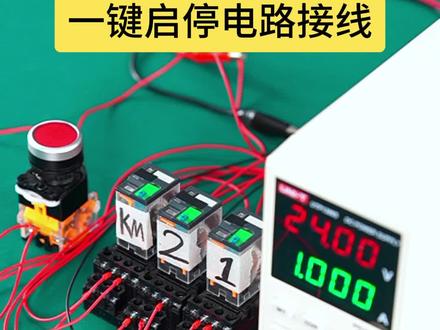

大家好，我是阿涛，今天我做了一个线路，用一个按钮来控制一个灯泡，估计全网电功能做到的不到十个按钮是普通的按钮， 二百二十伏灯泡一个线，我已经接好了，下面我们把它接上去试一下效果。 大家看好。按一下灯泡点亮，再按一下灯泡熄灭，按一下点亮，按一下熄灭。可以这样不断的重复，有没有不服的老铁，欢迎来挑战。
