电三轮车电源线怎么接线图详解

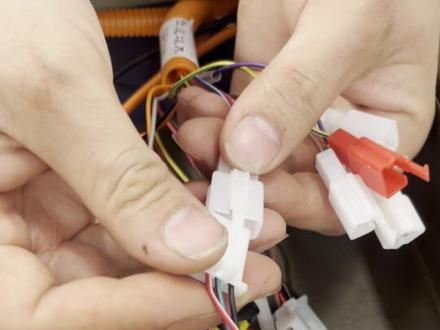

六线有刷控制器接线详解， 水电瓶有刷控制器，常见的有这几种，四线控制器、六线控制器、三柱五线控制器等等。今天我们主要对六线有刷控制器接线讲解。 六线控制器有四根主线，两根细线，一个转把接口，一、输入环节，红色粗线是正极线，接到接触器左边大柱上， 黑色粗线是负极线，与前大灯电源负极黑线相连。二、输出环节，另一根红色粗线是信号线，与电极低于正极线相连， 黄色或蓝色粗线是信号线，接到 进倒车档开关中间柱上。三、防飞车线，黑细线接到接触器左边小柱上，红细线与前灯次正极红线接到接触器右边小柱上。四、这个迁入式插口接油门转把 五、两根细线不接，没有防飞车功能，这样挂挡，您转把电机就可以转动了。学会了记得关注、收藏、点赞呦！

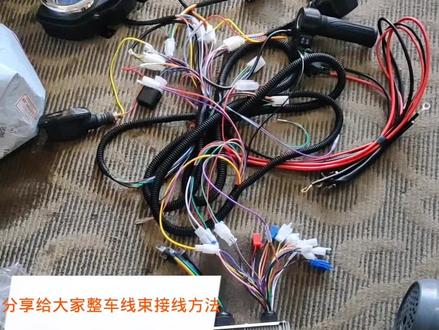

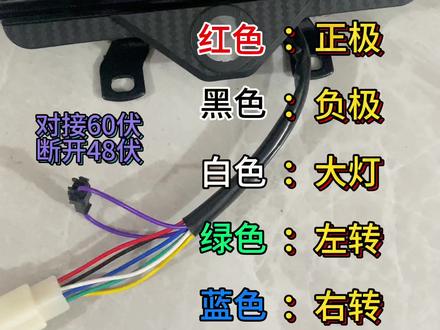

给你发个视频啊，告诉你怎么接来看看这个线路啊。电，看到吗？他这是独一无二的。这把座，然后这是是副把，看到吗？电门锁的，我跟你说嘛，他就这个插台，你一插不就完事了吗？啥也不用管他。仪表这个黄色线，这是电，这是跑得快的，然后这是远光指示啊，看到吗？独一无二的插台，这仪表的 哪都不用给你看。转向灯一个左，一个蓝啊，一个这个反正是左右吧，你只有自己翻就行了。黑色大写空间的闪光器，独一无二的。你剩下这转把了，看你是不是这个地方接错了。转把，这线看到吗？必须是相辅的，看到吗？一模一样，看到吗？红绿黑包括这棕，这个棕色看到吗？ 这不一样，但是他是不一样的，看到吗？这是一样的，然后这是倒车，倒车线，看到吗？插好了你还有啥呀？前面就搞定了，剩一个喇叭线，这带读出来这么两根线就是喇叭的，没啥了。然后你通到后面中间这 一部分的东西，看到吗？正负极应该知道吧，对吧？正负极不用说，正负极知道，横过来，这是上道上喇叭的，没道上喇叭就不用上了。这道上喇叭啊，道上喇叭线来，这是一个跑道，快的，接个黄色线与这个深色的啊，然后这来 三速就是两根线的，甭管对不对，接两根线高低速，然后这个转板，看到吗？这是转板啊，看一下 在干嘛。然后这一个是刹车电，低配刹车啊，刹车电，然后这个呢是倒车，这个线只要一通到这个线，他就倒车了，然后电气护耳不用考虑了，剩下的我告诉你，这两根线一个，这应该是防盗线，防盗的或者语音喇叭就完事了。这是语音喇叭， 这个是语音喇叭，这是防盗。这两下是防盗，剩下就是软硬启动了。什么转转转就不用说了吧，对吧？这几个下层写着呢，还有啥东西特别简单，哪都不用改，哪都不用改，这就忘杀杀光 撞开关的后边尾灯就不用说了吧，多简单的东西，现学矫正啊。看到吗？这转向灯啊，这两个，两个黑色啊，来转向灯，两个黑色，看到吗？是连着共圆的一根啊，这根是大灯的， 他说你这是腹肌啊，这个是腹肌，然后这个白色应该通他啊，这是一个近光，蓝色应该是个远光，远光指示通到这个仪表上，看到吗？这是一套的啊。 行，别的没啥事了，纠正一下啊，自己再看下这个视频，完事了。看出这些东西大灯差点忘了。嗯，插好了啊，回头按这个走就完事了。
