消失模模具是什么

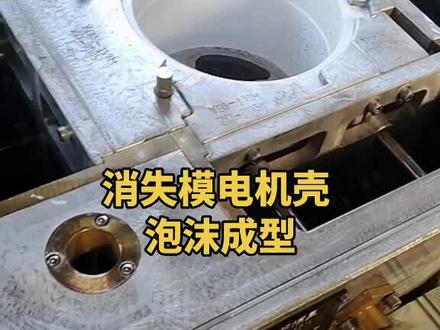

今天我们来到飞轮制造厂家，让老板带我们看一下白膜的生产全过程。 什么是白膜呢？又称消失膜，就是你只要能提供图纸，我们都能按你的图纸制造形状，不需要重复开模具。这样既节省了大量的模具费，又提高了效率。那肯定有人说都用白膜做， 木膜就不能用了吗？或者是铝膜、铁膜。当然任何工艺都是有利有弊。白膜消失膜主要应对大型工件，且成本肯定比木膜高一点，但是它的外形光洁度和成型率比较高，次品率较少。 为适应市场日新月夜的变化，厂家老板含泪上了一条白膜生产线。因为整机厂家对外形也是 相当有要求的，像很多配件外形都是不加工的，做出来什么样就直接成型。所以说就给厂家提出了更高的要求， 各种大型配件应有尽有，各种疑难配件都能定做。目前正在做的是 ht 两百、 ht 二五零 q 七五百 q 七六零零。想了解更多冲床铸剑的加工问题，可以进我们主页粉丝群进行咨询。

消失模模具选择一百看第二十六看看图纸，要确认一个产品是否适合消失模工艺铸造，能否开发消失模模具，要对他的图纸做一个简单的工艺分析。 拿到图纸后，我习惯于从六个方面来看这个产品，第一看图纸右下角，从右下角开始看它的材质。 接着第二点看他的制作技术要求。第三点 要分析他的整个产品的外形、尺寸，长宽高。第四看下产品的壁后。第五要看产品 内部结构，有没有水道、气道、风道等等这些封闭的隔枪要第六 就要分析他的一个铸造的可行性， 他的填杀方向，角逐角道的设计等等，你等等这些适合铸造的简单分析，做小什么模具，看图纸必不可少。

消什么模具选择一百看第二十九，看看庇护。判定一个铸剑是否适合消什么工艺铸造。 看这个产品的壁后是先决条件之一。第一，要看到最薄壁后，最薄壁后在大面积的不能出现低于五毫米的情况。 铸剑在壁后低于五毫米之后，容易造成白膜成型困难， 白膜变形过大，铸剑容易出现冷格，特别是对于博板状的、扁平状的零件，更容易出现铸造变形。 第二，最后避后，最后避后过后的情况下，在消食膜铸造过程中，要采用局部挖空的方法，局部挖空之后，住建表面不容易增碳， 节省白沫，原料铸造不容易反喷，铸造不容易反喷的前提是挖空部位内墙要烘干。 接着。第三，看壁后的均匀度。销售部逐渐如果从过后壁后过度到过薄背后出现突然这种变化的情况。第一， 过后部位的泡沫容易完全穿透、舒化，融合如影，出现声调。第二，逐渐过后部位容易出现硬币集中。 所以在判定消失模工艺能否生产这个产品逐渐，首先要对庇护做一个分析。

消什么模具选择一百看第三次看看材质，确定一个消什么工艺生产的住建，对它的材质分析直接关系到模具收缩量的放置，而模具收缩量的大小有关系到住建的尺寸、精度、铸造精度 以及他的角质工艺。目前小什么工艺生产的住建材质有灰铁、球铁柱钢、不锈钢、铝合金等。 常用的回帖加 eps 的收缩一般会在一点三到一点七。他有个区间值的，主要是因为 他产品的大小不一样，变形量不一样，以及铸造的方向、摆放的位置不一样，收缩是有一定的出入的。球铁强用了泡沫原料的工具工具料， 他的收缩一般会在百分之零点八到一点二之间，也是与住建的形状有关系的。 通常现在做的驻钢界的收缩一般会在百分之二点三到二点七。 常用的泡沫原料是一撇死猪肝加一撇死，会放一下泡沫，模具的收缩是二点三到二点七这么一个区间值。铝合金和不锈钢 目前国内生产的量不太多，因此确定这个住建的材质 对销售模模具选择时候有很大的一个方面的影响，甚至会影响到咱目前采用的生产条件，能否制造这种材质的住建。 比如你的生产线上一直在生产灰铁丘铁的地，你换个猪缸剂，猪造，工艺是不一样的。 因此看材质，定工艺，选模具也是息息相关的。

哎，咱们有一种理念哈，产品结构决定模具结构哈。所以说咱们在做模具的时候，首先要进行图纸一个分析。图纸分析第一条就应该看这个密扣， 看 b 后是否适合消失模工艺来生产。哎，咱消失模工艺生产的一个闭后区间大概是五毫米到二十毫米之间， 五毫米是一个极限，为什么呢？一个闭口上面至少有极三颗泡沫颗粒，三颗泡沫颗粒才能使这个白膜的闭口方向能够融合均匀，融合充分， 泡沫表面光洁，没有那个鱼鳞状的这个结合线，这是判断泡沫质量外观的一个标准。

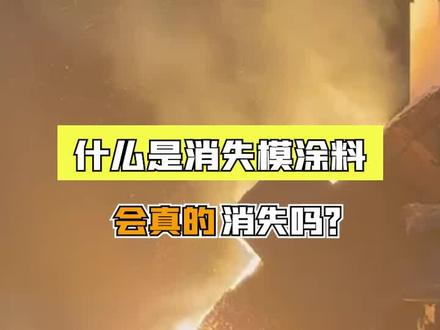

什么是消失磨涂料？顾名思义就是泡沫模型会消失。先根据图纸用泡沫制作出所需住建的形状。泡沫模型经涂料干燥成型后， 埋入砂箱阵时，抽真空浇筑铁水。高温下，泡沫模型被融化冷却后形成的就是所需要的住建。消失。膜涂料的作用就是把白膜和纱形分开。特点是耐火度高，透气性好， 有效防止金属液外渗。抛完时间短，柱间加工后无缺陷，外表光洁。

假白区工序流程，用细砂纸轻轻打磨白膜表面毛刺，填涂泡沫分型面缝隙，以防粘涂时涂料进入裁切直胶档， 打磨泡沫，直角位置放入泡沫中间来作为支撑，防止产品变形。再次裁切泡沫， 抹去多余的胶水。

抖音。

消什么涂料啊消什么消什么顾名思义啊就是说模具会消失的啊。 呃大家好啊，最近有很多小伙伴呢私信我，尤其是一些做建筑涂料或者工业涂料 的朋友问我说那个销什么涂料是怎么一回事啊？销什么涂料呢？其实呢坦率的讲啊我接触的时间呢比大家并不并没有长很多啊。嗯我愿意把我对销什么涂料的理解和认知跟大家分享一下啊， 那个如果说有说的不对的地方希望大家那个批评指正。好吧，消什么涂料消什么消什么啊，顾名思义就是说这个膜就会消失的啊。呃消什么涂料呢？就是把涂料涂到这种模具上啊。呃消什么涂料主要用于铸造行业， 所以说呢按用途分类的话就分为就称为铸造涂料，这和那个乳胶漆主要是用于建筑行业，被称称之为建筑涂料是一回事啊。呃按照这个施工方式来说的话像什么涂料有分为净图、凝图、喷涂和刷涂和常规涂料都是一样的啊。 按胶组材料来划分的话分为铸铁涂料和铸钢涂料，按照那个溶胶来划分的话分为水机涂料和纯机涂料。既然是涂料的话就我们就理解为按照涂料的符合涂料的定义啊， 涂料是附涂在物体的表面起装饰和保护作用的一种材料，在这里呢这种那个销售木涂料更多的体现出他的原始的功能啊，保护功能啊啊我们都知道涂料是由四大部分构成的啊，第一 部分呢是主要成膜的物质啊，这里主要能成膜的物质呢有乳胶粉、淀粉、聚乙烯醇和硅溶胶。啊，这个主要成膜的物质呢，提供产品的复杂力和硬度啊。第二个呢是盐甜料啊，这个行业呢，一般来说现在加的甜料比较多啊，基本上没有加盐料。 呃，或许以后呢可能会有颜料的加入啊。呃，这个盐田呢，主要是提供强度和透气率啊 啊，第三个部分是助剂啊，助剂呢，主要是改善涂料的施工性能和储存稳定性和其他一些微小的性能啊啊第四个部分呢就是水啊。呃，有些产品呢就是为了这个成本和运输方便他做成干粉，有些呢直接做成水剂啊。

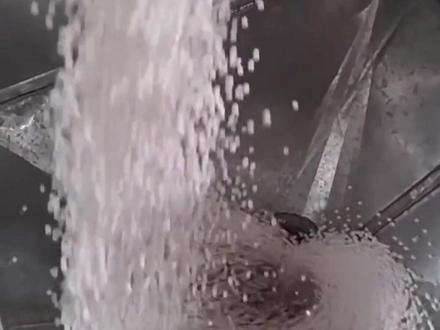

消失膜铸造专用原始朱丽的愈发泡化重点，消失膜铸造用的愈发泡机一般采用间歇式愈发泡机。间歇式愈发泡机有间歇式蒸汽愈发泡机和真空愈发泡机两种。间歇式蒸汽愈发泡机愈发泡工艺参数， 一 d s 预发温度一百到一百零五度，舱门预发温度一百零五到一百一十五度， 人每愈发温度一百二十到一百三十度。愈发泡时蒸汽进入不宜过于集中，压力和流量不能过大， 以免造成结块发泡不均匀，甚至部分朱丽过度遇发泡而破裂。发泡时朱丽与水蒸气接触与发泡，朱丽含水量的质量分数高达百分之十左右，因此卸料后必须经过干燥处理。
