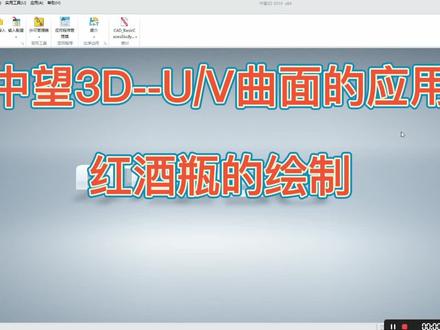

新建一个零建，命名为九平。在 x c 平面创建草图， 绘制一个椭圆， 宽度为一百一十，高度为一百六十。 绘制一条直线，将椭圆分成上下两部分， 点击划线修剪，去掉下面的部分， 添加尺寸，标注 宽度为 110， 高度为 80， 添加对称约束， 对称轴是纵轴。 退出草图， 插入基准面， 选择 x z 平面偏移十六。 在新创建的基准面平面以上创建草图， 再绘制一个椭圆， 宽度为八十，高度为一百一十。 绘制一条直线，将椭圆分成上下两部分，点击划线修剪，去掉下面部分， 添加尺寸，标注椭圆的宽度为八十， 高度 55， 添加对称约束。 椭圆两边顶点对纵轴对称， 退出草图。 在 x i 平面创建草图， 绘制两段圆弧， 删除尺寸， 添加约 让圆弧和直线相切。 在 yz 平面创建草图， 点击点绘制区县， 点击添加镶嵌约束， 点击双轨放样。 路径一选择草图一，路径二选择草图二， 选择属性过滤器中的曲线轮廓，分别选择三条曲线。 在 xc 平面创建草图， 绘制两条直线， 直线长度要超过椭圆的顶点，两条直线之间的角度为五度，下面的直线和横轴的角度为十一度。 点击添加原型阵列。 机体为两条直线，角度为十七度， 数目是十个原因为坐标远点 退出扫图。 点击曲面中的曲线分割， 选择面和曲线。属性过滤器，选择草图，可以一次选中所有直线 投影，选择单向方向为外轴的副方向， 点击删除按钮，属性过滤器选择曲面，选择要删除的曲面， 右键单击草图 5， 选择显示 在 xc 平面创建草图， 连续绘制多段圆弧， 修改标注尺寸。 下面两段圆弧半径为实， 第三个为十二，第四个为十二， 第五个半径十五，最上面的圆弧半径也是十五， 右边的圆弧和左边圆弧对称标注。 退出草图， 在平面衣中创建草图。先绘制一个椭圆， 宽度为 80， 高度 110。 绘制一条直线，将椭圆分成上下两部分， 点击划线修剪，去掉下面部分， 添加关键点， 顺着直线的方向添加关键点， 点击通过点修剪打断曲线。曲线选择椭圆 点，选择刚才创建的关键点，这样就把一整条曲线分成若干段， 退出草图。隐藏不用的草图， 点击曲面 uv 曲面属性过滤器，选择曲线， 选择上面的曲线段，点击应用选中第一个右曲线，点击弧线，点击应用，选中第二个右曲线。 将光标定位在下面曲线段的方框内，选择左下角的圆弧。修改属性过滤器为边。将光标再次定位在下面曲线段的方框内，选中曲面的边，可以预览生成的曲面。 修改属性过滤器为曲线，依次选择两条曲线，生成右曲线， 注意光标位置。将光标定位在下面的曲线段方框内。 修改属性过滤器为编，创建第二个区面， 以此类推，再创建其他区面。 注意属性过滤器要不断在边和区线之间切换，否则无法选中。 创建好左边的曲面以后，右边的曲面可以采用镜像的方法绘制 镜像 平面是 x z 平面，点击反转曲面，把刚创建的曲面翻转方向， 点击镜像几合体镜像平面，选择 x c 平面， the xy 平面创建草图， 创建两个参考点， 绘制一段圆弧， 半径修改为 150， 退出扫图， 点击区面中的桥街面 属性过滤器，选择草图，选择两个草图， 创建曲面， 将这些面竞向到另一侧， 选择修剪平面 属性过滤器，选择全部， 点击缝合， 选择所有的曲面， 点击查询，点击剖面，试图对其平面，选择 xc 平面 可以看出创建的是实体， 选择造型中的拉伸，拉伸轮廓为底面，选择拔磨， 角度设置为负 12 度。 在 xc 平面创建草图， 绘制一个圆，半径为 70， 添加标注原新到坐标远点的距离是 74。 退出草图， 选择拉伸，选择对称拉伸，减运算，切除底部， 添加底部圆角， 半径为二。 在 xc 平面创建草图， 点击多线段绘制一个矩形， 添加标注底边长六侧边长十五， 下边到远点的距离是 74。 退出草图，选择旋转， 转轴为 z 轴，选择加运算， 点击抽壳， 厚度为负一，开放面为顶部的圆， 添加圆角，半径为 0 4， 添加元角半径。唯一 关闭全局显示，关闭三重轴，关闭着色边， 添加视觉样式， 选择紫色， 也可以修改一下透明度， 透明度设置为 60， 添加贴图 宽度为 70， 去掉重复图像，勾选 区面方向，选择从中心 旋转 180 度， 将图片放在合适的位置， 在另一面也粘贴同样的贴图， 这样一个酒瓶就基本画好了。 再创建一个平口塞， 新建一个零建，取名为平口塞。 添加一个圆柱体，半径为 5， 高度选择 25。 将原著体放在坐标原点， 添加圆角，半径可以设置为一 或者 0 5， 添加颜色设置为暮色。 点击装配，插入刚创建的瓶口塞， 选择同心约束， 再选择对其约束。 瓶口塞的顶面和瓶口边缘对齐， 可以设置一毫米的偏差。 如果感觉瓶塞长度过长的话，可以再修改一下。 在平塞这个文件中选择重定义，将长度改为 20， 刷新一下。 好，这样一个红酒瓶就化好了。

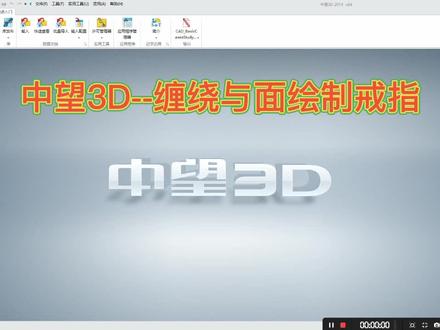

新建一个零件，将其命名为戒指。 在 xy 平面上创建一个草图， 绘制一个椭圆，将其放置在纵轴副方向上， 宽度设置为三，高度设置为四。 椭圆短轴顶点到坐标远点的距离为久。 在椭圆短轴上绘制一条线段， 点击修剪，去掉椭圆一半。 绘制两个圆角，半径为 0 2。 退出草图。 同样在 xc 平面创建一个草图， 绘制一个圆，圆心在纵轴上，半径为三。 在绘制一个半径为伍的圆，圆心也在纵轴上 添加约束，让小员和大员相欠。 添加标注小圆的圆心到坐标远点的距离是 9。 绘制一条线段，与横轴的夹角是五度。 绘制一个圆弧， 添加约束，让园湖和大园相切， 圆弧和小圆也相切， 圆弧半径设置为一，去掉线段， 添加约束。将圆弧顶点放置在小圆上， 将这段圆弧对纵轴镜像，镜像 选择划线修剪，去掉多余部分，退出草图。 在 yc 平面创建一个草图， 绘制一个半径式五的圆， 点击驱动曲线放养。驱动曲线就是刚创建的半径为伍的圆 轮廓，先选小轮廓，再选大轮廓，检查一下方向，不要出现扭曲变形。 在 xy 平面创建草图， 绘制一个新型图案。先绘制一个半径为二的圆， 再绘制一条构造线。 绘制一段圆弧， 去掉多余部分，绘制一条线段， 将该徒刑对构造现象像。 调整一下底部位置， 将画好的图形移到坐标远点。 点击线框，点击缠绕于面。 草图就是刚绘制的新型图案， 面试上表面 旋转 90 度， 这样就把新型图案缠绕于上表面上了。 点击曲面， 先选面，再选中曲线， 点击造型， 选择面，偏移面就是新型图案， 向上偏移 0 3。 添加圆角，半径 0 2。 继续在 xy 平面创建草图， 点击预制文件，输入文字，选择字 字体和大小， 调整一下位置， 再次点击线框缠绕，与面 调至合适位置， 点击造型，选择镶嵌 曲线。 c， 选择 love， 再添加一些装饰球，半径 0 5， 中心放在上表面上， 点击阵列特征， 在另一侧放置一个小球， 选择阵列特征。第二方向交错阵列， 添加视觉样式，选择金色， 这样这个金戒指就画好了。
