大家好，我是大飞，咱们今天来修一个充电器啊，好久没有修充电器了，那么这个充电器是一个十二伏和二十四伏切换的一个充电器，充电器有什么问题呢？看一下网友留的这条， 十二伏到二十四伏充电器，有哒哒声输出电压不能稳定，不停变化，不能给电瓶充电。好的，那么我们首先来看一下这个充电器的结构， 这边二百二输入保险，整条四颗二极管，然后这是大电容率波哦，这是前期的电源管理芯片，用的是三八四二， 这里是反馈的光五四三幺，然后主 brt 后机的整流管，然后这一个呢是后机的铝布电容，这是两个防反接的管子。好，那么我们现在 给它通电，来对应一下它的故障插头上面给它接上二百二十伏夹子。好的，通电来试一下，通， 大家听板子哒哒哒哒哒哒的声音，然后我们把板子翻过来测这两个电容上面的电压，直接测住它通电通 输出电压很低啊，而且不稳定， 这应该是稳压反馈电路的问题啊，我们之前说过啊，像这种板子有哒哒声输出电压不稳定，或者说指示灯闪烁，一般是二次供电电路有问题，或者是稳压反馈电路有问题。那么我们首先 用灯泡把大电窝上面的电给放掉。 好，首先我们找到他的二次供电电路，那么二次供电电路的话，我们就找前机的小电容，这个就是前机的小电容，这边是负极，我们翻过来看， 这边这一个角是正极，正极走到这里，哎，到变压器这边，这里应该是一个二极管啊，我们翻过来看一下，好，就是在这个位置啊，这是二次供电的整流管， 那么我们首先要查这里这颗整流管有没有问题，用万用表的二极管档 测这颗二极管零点五三没问题。好，顺着他，我们找辅助绕组，大家看啊，是通的，那辅助绕组也没问题。 前期的这一颗绿波电容，我们来测一下外表，我们打到电容档， 直接在线来测量，四十七违法很标准，前期的铝箔电容也没问题，那么接下来我们就查他的稳压反馈电路，稳压反馈电路，这是光偶，这是四三一幺。 首先来测这个易损件，看这个光有没有问题，我们用这个元器件检测神器来测，直接这样测， 大家看两个灯同时闪烁，那证明这个光我没问题。好，接下来我们来查这个四三幺，看看四三幺本身有没有软机穿啊。文员表，我们打到电阻档， 大概测一下四三幺没问题，然后我们顺着四三幺 r 端找找他的上下分压电阻，就是这里，你看 这一点过来，这里应该接了一个电位器啊，这里接了一个电位器啊，幺零二一 k 的。然后这边过去又接了一个电位器啊，这是也是一个一 k 的，一个是二十四 调压的，一个是十二伏调压的啊，那么我们首先来测这两个电位器，看有没有问题。大家都知道这个电位器是易损原线啊，好，板子，翻过来直接来测量，先测二十四伏，这一个， 呃，是五百三十 o， 这个应该是没问题。然后我们测啊，十二伏，这一个 五一点四 k， 大家看，我们现在测的是动片与镜片，那么正常情况下，要么它等于标程组织 e k， 要么要小于这个 e k， 大家看，现在在板子上我们测量他是一点四六 k， 这个电位器可能有问题啊，接下来咱们把 这个电位器给拆掉，好了，这个电位器拆下来了，我们直接来测量他两个定片之间的组织，大家看三十四 k， 然后来测一下定片与动片四点三 k， 那这个电位器标称一 k 的啊，已经坏了，是不是这样就找到问题了呢？那网友他动的后面这些地方是干嘛的？ 搞不懂啊。接下来我们给他找一个电位器换上去。 ok， 找了一个电位器一 k 的啊，我们来测量一下， 测量他的两个定片，大家看零点八 k 啊，这个没问题，把这个给装上去。 ok， 这里这个电位器咱们已经换上，接下来万用表，我们打到直流电压档位，直接给他来通电。好的，通电。哎，大家听啊，现在这个板子很安静，没有哒哒哒的声音。 接下来把板子翻过来，来测量这两个电容上面的电压，看是多少伏，是不是稳定了， 好，侧住他，我们上电上， 大家看，现在十四点四伏，十分稳定啊，没问题， 那么他给十二伏电瓶用十四伏充是没有问题的。好，那么这个充电器我们就修复了。 呃，主要问题呢，就是出现在他的稳压反馈电路调压的电位器损坏啊。嗯，大家以后再遇到有电位器的电路啊，手插电位器，因为这个种电位器里边啊，如果说长时间的话，他容易氧化， 组织容易变大啊啊，这个充电器的维修过程就给大家分享到这里，然后咱们这个元器件检测神器十分好用，在橱窗里面啊，有需要的老铁去下单。这个万用表的话，我在平常的使用过程中虽然说没有 做过多的解释，但是怎样使用啊？用的怎么样啊？大家有目共睹，有需要的老铁啊去下单。好，视频就给大家分享到这里。

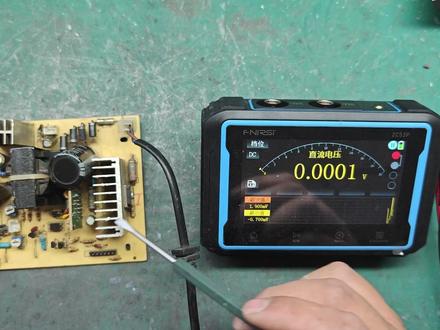

嗨，朋友们大家好，我是爱动手享生活大兵，今天收到一个四十八分的电动车充电器，看上面的焊点好像是自己维修过，我们看一下故障描述，描述说充电器最开始说是输入线断了，后面输出线接触不良， 修好之后哒哒响，指示灯也闪烁，充过一两次之后指示灯就灭了，没有输出。既然这位朋友自己维修过，那么通电实验之前，首先测量一下，看看这块板子有没有短路。故障。红表笔放在主绿波电容的负极，黑表笔接触整流桥各个银角， 发现这个整流桥显示是正常的。接着准备测试一下开关管，看看开关管是否正常，开关管二级体值显示也是正常。接着测量一下驱动三极管，还有电源管理芯片。测量电源管理芯片的时候， 发现他一个脚位二级底值有点低，只有零点零三，好像有点问题。特量一下光偶的反馈端是正常的，特量一下输出端，输出端显示也是正常的，没有短路。看一下输出端的整流二极管，这里也是正常的。 接着就可以通电实验一下开关电源，通电实验的时候最好将它插到维修插座上，也就是串灯泡的插座。测量一下主力波电容的电压，三百三十二伏，这里是正常的。测量一下输出端的电压，电压显示为零， 这里电压为零。那我们找一下，看看他输出端的绿波电容两侧有没有电压，就是这一颗，测量一下这里的电压也显示为零，这样的话需要先断电。测量一下电源管理芯片，看看他是否正常的启动这颗电 电源管理芯片是一个八角的 c 二六八四幺不太常见，门，用手机查找一下他各个银角的定义，这是一颗国产芯片，他的一角接地，八角是驱动输出，三角是启动角。 那接下来我们通电看一下他的三角有没有启动电压，同时看一下他的八角有没有驱动输出，通电之后发现他的三角有七点八伏的启动电压。接下来用试播器看一下八角是否有驱动波形， 特梁发现八角没有驱动波形。在一开始给这个电源管理芯片进行二集体测量的时候，就发现他有一个角，二集体值有点低，只有零点零零四，所以说这个芯片很有可能已经损坏，将它拆下来进行测量，将就的电源管 你芯片拆除，找一颗新的电源管理芯片，测量一下他的二级体值，发现这颗新的电源管理芯片他的二级体值都在零点五以上。再看一下这颗旧的， 发现他有好几个角，二集体值显示的是无穷的。从对比情况来看，旧的电源管理芯片也已经损坏，所以说直接更换上一颗新的电源管理芯片再进行测试。更换上新的电源管理芯片之后，又进行了一次二集体值的测试，发现这一次显示是正常的， 通电，可以发现指示灯已经点亮，再检测一下它输出端，看看电压是否正常，输出端的电压显示五十四点六伏，这个电压只是正常的。接下来接上电子负载，看一下带负载能力设定电流两安，可以看到 风扇已经启动，同时指示灯也变为红色，充电状态关闭，电子负载风扇关闭，同时他的指示灯变为绿色。电源空载时的占空比是十点六左右，这也是正常的， 那到此为止，这个开关电源就维修完成，他的主要故障原因是由于电源管理芯片损坏造成的。那好的，这一期就到这里，朋友们如果有什么建议、想法或者疑问可以多多关注和留言，那么就先拜拜喽！
